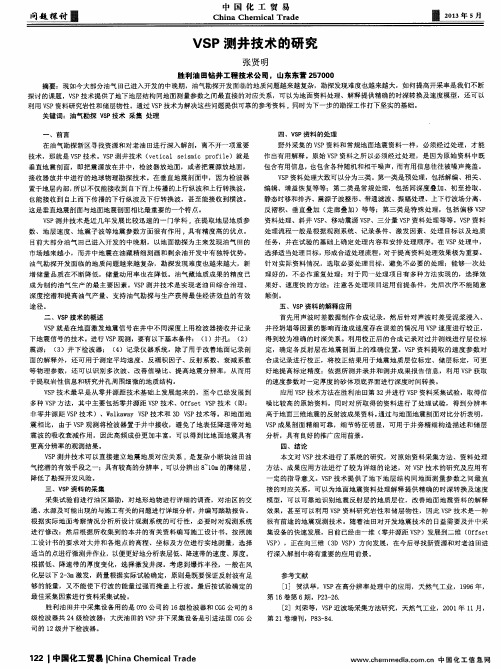

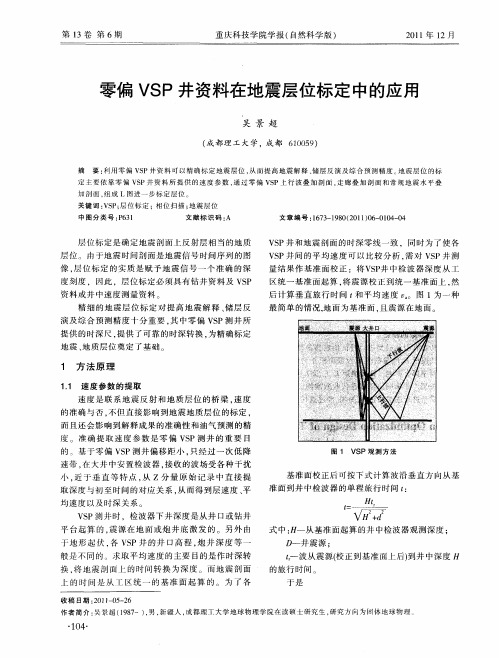

零偏VSP井资料在地震层位标定中的应用吴景超【摘要】利用零偏VSP井资料可以精确标定地震层位,从而提高地震解释、储层反演及综合预测精度。
地震层位的标定主要依靠零偏VSP井资料所提供的速度参数,通过零偏VSP上行波叠加剖面,走廊叠加剖面和常规地震水平叠加剖面,组成L图进一步标定层位。
%The geologic horizon could be accurately calibrated by zero offset-vsp well data.So we can improve the seismicexplanation,reservoir inversion and comprehensive prognosis.The geologic horizon calibration mainly relies on velocity parameters which are provided by zero offset-vsp well data.Through the zero offset-vsp uplink-wave stack section,passage stack section and convention seismic horizontal stack section together make up the so-called L chart.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2011(013)006【总页数】4页(P104-107)【关键词】VSP;层位标定;相位扫描;地震层位【作者】吴景超【作者单位】成都理工大学,成都610059【正文语种】中文【中图分类】P631层位标定是确定地震剖面上反射层相当的地质层位。
由于地震时间剖面是地震信号时间序列的图像，层位标定的实质是赋予地震信号一个准确的深度刻度，因此，层位标定必须具有钻井资料及VSP资料或井中速度测量资料。
地震勘探新方法作业题01综述1、写出5种与常规地面采集（地面激发、地面接收，主频20-40Hz）不同的地震勘探新方法新技术。
VSP：地面激发、井中接收（零偏、非零偏、Walkway、三维）井间地震：井中激发、井中接收时移地震/四维地震：多次采集随钻VSP：钻头激发多波多分量：纵波、横波激发（山地地震高分辨率采集高密度采集）2、写出地震勘探中5种解释新方法。
属性分析、地质统计学、反演：叠后反演、叠前反演（EI）、AVO、裂缝预测、信息融合技术、神经网络3、写出5种地震勘探基础理论新方法。
反演理论、小波变换、神经网络、模糊聚类、图形图像学、地震波模拟（数值模拟；物理模拟）、各向异性02 VSP1、什么是VSPVSP：垂直地震剖面，是一种井中地震观测技术。
也即在地面激发、井中放置检波器接收地震信号的一种地震观测技术。
2、VSP的采集方式（VSP的采集方式是指激发点、接收点的排列特点和空间分布特征）地面多次激发，井中三分量接收，激发-检波器提升-再激发-再提升。
3、VSP分为哪几种采集方式(三种)按激发点、接收点的分布特征可以将VSP的采集方式分为①常规VSP采集；②长排列资料采集；③三维VSP与三维地震联合采集4、零偏移距VSP有哪些应用求取各种速度、识别地面地震剖面上的多次波、标定地质层位、计算井旁的Q衰减因子等。
5、偏移距（非零偏）VSP有哪些应用查明井旁的地层构造细节、其作为二维观测可以作出一小段局部地震剖面，具有很高的垂向和横向分辨率描述井旁一定距离内的构造和岩性变化。
附:VSP应用：提取准确的速度及时深关系（零偏）标定地震地质层位（零偏）多次波的识别（零偏）提取反褶积因子预测井底下反射层的深度计算吸收衰减系数提取纵横波速度比及泊松比等参数6、在VSP中，什么是上行波和下行波。
直达波是上行波还是下行波，一次反射波是上行波还是下行波向下传播到达检波器的波/来自接收点上方向下传播的波称为下行波；向上传播到达检波器的波/来自接收点下方向上传播的波称为上行波。
VSP技术在辽河油田勘探开发中研究与应用引言：辽河油田位于中国辽宁省，是中国最大的陆上油田之一、为了实现高效、安全地勘探和开发油田，科学家们利用现代地球物理技术，如VSP （垂直测井）技术，对辽河油田进行了深入研究和应用。
本文将重点介绍VSP技术在辽河油田勘探开发中的研究和应用。
一、VSP技术的原理和特点1.垂直定位：VSP技术可以提供很高的垂直定位精度，通过井眼内多个检波器之间的距离，可以获得地震波在地下的传播路径，得到更准确的地下地层信息。
2.高分辨率：VSP技术由于近源、近检波器的特点，可以提供高分辨率的地震图像，能够探测到一些尺度较小的地下构造，如裂缝、孔隙等。
3.多信息获取：VSP技术可以获得多种地震波像位移波、速度波、应力波等，得到更丰富的地下信息。
4.实时数据分析：VSP技术具备实时数据分析的能力，可以准确控制勘探过程，提高勘探效率。
二、VSP技术在辽河油田勘探中的应用1.地下构造成像：VSP技术可以通过高分辨率的地震图像，提供准确的地下构造信息。
通过对地下构造的分析，可以确定油气富集区域、构建油气藏模型，为勘探开发工作提供详实的地质基础。
2.油气藏评价与优化：VSP技术可以通过获得地下地层中的波速和波形等信息，判断地层中存在的流体类型和饱和度，评价油气储集层的性质和储量。
通过VSP技术，可以提供更准确的储层评价结果，为油气勘探及生产提供技术支持。
3.油藏开发监测：VSP技术可以实现对油藏开发过程中的监测和分析。
通过不同阶段的VSP测井，可以观测到油藏的动态变化情况，如产能变化、注采流体分布等，为油田的管理和调整提供实时数据支持。
4.油藏封堵与改造：VSP技术可以通过地下构造信息的获取，为油藏的封堵和改造提供相关的建议。
通过VSP技术获得的地震图像，可以确定潜在的裂缝或孔隙，针对性地进行封堵或改造，提高油田的开发效果。
三、VSP技术在辽河油田勘探中的研究进展在辽河油田的勘探开发实践中，VSP技术得到了广泛应用，并且取得了一些研究进展。
VSP技术的基本方法原理和应用VSP技术的基本方法原理和应用垂直地震剖面法(VSP方法)是一种井中地震观测技术，即激发震源位于地表，在井中不同深度进行观测，研究井附近地质剖面的垂直变化。
这种方法是在地震测井的基础上发展起来的，它使测井与地震结合进行地质解释更加有据可循。
垂直地震剖面是相对于地面地震剖面而言的，其实质是在井中观测地震波场，将井下检波器置于井中不同深度来记录地面震源所产生的地震信号。
在地表设置震源激发地震波，在井内安置检波器接收地震波，即在垂直方向观测一维人工场，然后对所观测得到的资料经过校正、叠加、滤波等处理，得到垂直地震剖面，如图所示。
一．VSP中波的主要类型1．VSP中的主要波动从波的类型来分：（1）直达初至波（2）一次反射波：反射纵波和转换波（当震源有偏移距）（3）多次反射波从波传播到接收点的方向来分：（1）下行波：来自接收点上方的下行波（直达波和下行多次波）（2）上行波：来自接收点下方的上行波（一次反射波和上行多次波）2.VSP中干扰波类型(1)套管波：沿套管传播的波(2)电缆波：电缆振动引起检波器振动。
(3)管道波：充满泥浆的井与围岩形成一个明显的波阻抗界面，由震源产生的面波传播到此界面时，好象一个新的震源，产生了沿井轴方向传播的管波，能量强，速度低（1400-1460），稳定。
二．VSP资料采集在VSP数据采集中所用的设备主要包括井口震源、井下检波器、记录仪器、电缆、参考检波器（近场检波器）。
在采集过程中有以下要求：1.对震源要求：1）震源能激发高宽频信号，提高分辨率；2）能量强，干扰小，多在低速层以下激发，采取多次重复激发方式，以增强能量。
3）要求震源子波一致，一口井观测点上百，每个点又必须重复激发，这样一口井都要激发很多次，所以要求每次激发的子波要一致。
4）相邻道震源的标识误差应小于1ms，以保证有较高的精度。
2.偏移距：小（偏移距大小与界面成象范围有关）3.参考检波器（近场检波器）：近场检波器埋于地下监视震源子波，要求它尽可能与井中检波器的性能相同，它可以为子波处理提供依据。
一种基于随钻VSP地震地质导向的钻井轨迹高效优化方法及其应用杨敬雅;李相文;刘永雷;徐博;高江涛;王茂;吴江勇;张泉【摘要】塔里木盆地发现多个奥陶系碳酸盐岩缝洞型油气田,随着开发的不断推进,中小型储集规模的缝洞体已经成为产能建设的主力目标.勘探开发过程中,由于受到复杂地层速度的影响,缝洞体系偏移成像、归位存在一定误差,常导致钻井的失利.笔者提出一种基于随钻VSP地震地质导向的钻井轨迹高效优化方法,首先应用VSP速度与基于三角网格的新构造模型高效率地校正原始地震偏移速度场,再联合修正后的各向异性参数场对地震数据进行快速偏移成像.其次,对新数据的全层系地层的构造特征再分析,预测优质储层的发育位置,确定最终靶点.最后,根据工程、地质情况,采用最为经济的优化设计钻井轨迹,钻进入靶.应用表明,该技术在大沙漠腹地塔中地区应用取得了较好的效果,地震资料成像品质得到提升.调整轨迹后的储层钻遇率和钻完井直投率分别提升16％和13.2％,有效地促进了油田实施低成本效益开发方案.【期刊名称】《物探与化探》【年(卷),期】2019(043)002【总页数】9页(P257-265)【关键词】高效轨迹优化;VSP驱动校正速度场;叠前偏移成像;缝洞型碳酸盐岩;塔里木盆地【作者】杨敬雅;李相文;刘永雷;徐博;高江涛;王茂;吴江勇;张泉【作者单位】中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750;中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750;中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750;中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750;中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750;中国石油集团东方地球物理勘探有限责任公司,河北涿州072750;中国石油集团塔里木油田分公司勘探开发研究院,新疆库尔勒 841000;中国石油集团东方地球物理勘探有限责任公司,河北涿州 072750【正文语种】中文【中图分类】P631.40 引言塔里木油田奥陶系碳酸盐岩油气藏属于缝洞型复合油气藏[1]，其储集空间主要是以孔、缝、洞为基础且以不同组合形式赋存的非均质储层，缝洞系统结构复杂。
VSP井地联合地震勘探技术应用——以华北束鹿泥灰岩勘探为例陈沅忠;张锐锋;唐传章;张彦斌;万学君;王刚【摘要】针对束鹿凹陷深部泥灰岩地震分辨率低、非均质性强的勘探难点,在该区开展了八方向Walkaway-VSP和全方位三维地震联合勘探技术应用研究.基于零井源距VSP和WalkawayVSP资料求取准确的地层速度、真振幅恢复TAR因子、品质因子Q及各向异性等地球物理参数,并应用到全方方位高密度三维地震数据处理,获得了更高精度的成像数据体.基于井驱数据处理结果提供的建议井位获得高产油气,表明VSP井地联合勘探技术在油气田勘探开发中具有良好的应用前景.【期刊名称】《石油地球物理勘探》【年(卷),期】2018(053)0z2【总页数】8页(P50-57)【关键词】VSP;速度;TAR因子;Q因子;各向异性;逆时偏移;井驱处理【作者】陈沅忠;张锐锋;唐传章;张彦斌;万学君;王刚【作者单位】东方地球物理公司新兴物探开发处,河北涿州072750;电子科技大学信息与通信工程学院,四川成都,611631;中国石油华北油田公司勘探事业部,河北任丘062550;中国石油华北油田公司勘探事业部,河北任丘062550;东方地球物理公司新兴物探开发处,河北涿州072750;东方地球物理公司研究院,河北涿州,072751;东方地球物理公司西南物探研究院,四川成都610041【正文语种】中文【中图分类】P6310 引言VSP采集是把检波器置于钻孔中，记录地表激发的地震信号。
相对于地面地震勘探[1-2]，VSP的优点是把记录时间、记录波形与储层信息三者有机地结合起来，VSP观测到的反射波传播路径短、受近地表低速带和环境噪声影响均较小，因此VSP资料具有高分辨率、高信噪比等优势[3]。
随着井下仪器制造工艺的进步和多级井下检波器的应用及处理解释技术的发展，VSP技术应用越来越广泛，观测方式从零井源距VSP、非零井源距VSP向Walkaway-VSP(WVSP)、Walkaround-VSP、3D-VSP和井地联合勘探方向发展[4-6]。
VSP技术的基本方法原理和应用VSP（Vertical Seismic Profiling）技术是一种利用地震波在垂直方向传播的方法，用于获取地下构造和地质信息。
它在石油勘探、地震监测等领域具有广泛的应用价值。
本文将探讨VSP技术的基本方法原理以及其在相关领域的应用。
一、VSP技术的基本方法原理VSP技术主要基于地震波在地下传播的原理，通过在井中布置地震探测器（geophone）和地震源，记录地震波在垂直方向上的传播。
具体实施VSP技术有以下几个步骤：1. 井中布置地震探测器：在油井或水井等井中布置一系列的地震探测器，通常称为geophone。
这些地震探测器可以记录地震波在地下传播时的振动信号。
2. 地震源的布置：在地下布置一个或多个地震源，用于产生地震波。
地震源可以是爆炸源或震源车，通过这些地震源产生的地震波被地下的岩石或地层反射、折射、散射等，然后传播至地震探测器。
3. 记录地震波信号：当地震波经过地震探测器时，地震探测器会记录地震波的振动信号。
这些振动信号可以被送回地面进行数据处理和分析。
4. 数据处理和解释：通过对记录下来的地震波信号进行处理和解释，可以获得地下构造、地层特征等相关信息。
根据地震波在不同介质中传播的速度和方向变化，可以推断出地层的性质和分布情况。
二、VSP技术的应用VSP技术在石油勘探和地震监测等领域具有广泛的应用。
以下是VSP技术在各个领域的应用示例：1. 石油勘探：VSP技术可用于地下油气储层的定位和描述。
通过测量地震波在垂直方向的传播情况，可以精确确定石油储层的深度、厚度和空间分布，提供有关储层性质和石油资源量的重要信息。
2. 水资源勘测：VSP技术可用于水资源的勘测和开发。
通过VSP技术获取的地下地质信息，可以确定水源的位置、水层的性质和厚度等关键参数，为水资源的合理利用和管理提供科学依据。
3. 地震监测：VSP技术在地震监测中的应用也十分重要。
通过记录地震波在垂直方向上传播的振动信号，可以获取地下地质构造、板块边界、断层等信息，对地震活动的规律和趋势进行研究和预测。
