CLJ-BII型尘埃粒子计数器中文说明书

尘埃粒子计数器操作及维护规程一、目的：建尘埃粒子计数器的操作规程。

二、适用范围：适用本公司尘埃粒子计数器的操作。

三、责任者：仪器操作员对本规程的实施负责。

四、规程1、仪器组成及电源:本仪器由主机组成,电源为220伏。

2、操作2.1开机准备：电源开关处于关闭状态；将220V交流电源与电源插口连接；采样口与自净口用软管连接。

2.2预热2.2.1按下“电源开关”键，多功能显示屏上出现READY，检测周期1min指示灯亮。

2.2.2校正日期、时钟按数据/时钟键，显示屏显示年、月、日，再按一次，显示时、分、秒，按第三次，再次显示“REDY”。

设置和校正日期、时间。

例如需校正到2002年9月12日11点30分20秒，其过程如下：多功能显示屏[1]上出现“READY”字样时，按数据/时钟键，多功能显示屏显示为×× ×× ××，即年、月、日；（注：×表示任意数字）按设置键，显示××. ×× ××，在年份下出现“·”，表示所份可修改，此时按调整键，使其变成02.××.××；按设置键，显示02 ××. ×× ，在月份下出现“·”，表示月份可以修改，此时按调整键，使其变成02 09. ××；按设置键，显示02 09 ××.，在日下出现“·”，表示日可以修改，此时按调整，使其变成02 09. 12.；按设置键，显示××. ×× ××，表示时、分、秒。

当相应位下方出现“·”时，表示该位可以修改。

其校正方法同上；在校正完毕后再按设置键，此时可退出时钟设置状态。

在设置状态，按数据/时钟键，将立即退出时钟设置状态。

1. 目的建立尘埃粒子计数器标准操作规程，以保证尘埃粒子计数器的正确使用。

2. 范围适用于本公司CLJ-E 型激光尘埃粒子计数器的使用。

3. 职责3.1 使用人员严格依据本标准操作规程操作尘埃粒子计数器。

4. 内容4.1 开机与设定操作4.1.1 开机4.1.1.1 把仪器水平放置在桌面上。

4.1.1.2 接好电源线，按下电源开关键，键内指示灯亮，同事前面板上数码管开始显示，粒径部分显示“P”，计数部显示“0”即显示 仪器已处于等待状态，并预热15分钟。

4.1.2 仪器自检（可在预热时间内进行）4.1.2.1 按一下面板上“自检”键，相应的指示灯亮。

同时数码显示由 变为 然后等待1分钟，由 变为 表示仪器工作正常（这时可按一下选显键，相应的指示灯亮，再按“＋”或“－”键，显示粒径0.3μm 、0.5μm 、1μm 计数值为992208，显示粒径为3μm 、5μm 、10μm 的计数值为9168，则可进一步证实仪器正常）。

4.1.2.2 再按一下“自检”键该指示灯熄灭，自检功能被取消，面板显示恢复 状态方可进行一下步骤。

4.1.3 实时时钟校正它可以正确指示某一次测量工作的年、月、日、时，并能打印出来，为用户存档提供方便。

4.1.3.1 当面板上数码管显示为 时即仪器处于等待状态，才可进行实时时钟校正。

4.1.3.2 按一下时钟键，相应的指示灯亮，同时数码显由 变为 。

“1”表示年份，可再按一下“＋”或“－”键数码作相应变化输入年份，年份正确后，可再按一下“时钟”键（指示灯亮），数码管显示变为 。

“2”表示月份，同样按“＋”或“－”键输入正确的月份。

再按一下时钟（指示灯亮）数码管显示变为 。

“3”表示“日数”，按“＋”或“－”键输入正确的日数。

依次类推 ，“4”表示小时数， “5”表示分钟数，全部调整好再按一下“时钟”键，该指示灯灭，数码管显示恢复 状态。

1）在打印测量数据的同时，需要打印实时时钟数，则“时钟”的指示灯必须处在亮的状态，如不要打印出实时时钟数，则可取消“时钟”。

目录1. 概述 ―――――――――――――――――――――――－ 12. 主要技术参数――――――――――――――――――――― 13. 工作原理 ―――――――――――――――――――――― 24. 屏幕显示说明 ―――――――――――――――――――――25. 功能说明 ―――――――――――――――――――――――7 5.1 按键说明 ―――――――――――――――――――――――――――7 5.2 画面切换 ―――――――――――――――――――――――――――8 5.3 参数设置 ―――――――――――――――――――――――――――8 5.4 测量 ――――――――――――――――――――――――――――-9 5.5 打印 ――――――――――――――――――――――――――――11 6．维护及故障修理 ――――――――――――――――――――136.1 仪器使用、存储的注意事项 ――――――――――――――――――13 6.2 常见故障与排除方法 ―――――――――――――――――――――14 附录1：GMP规定的洁净度―――――――――――――――――15 附录2：ISO规定的洁净度等级以及传统分级―――――――――-151．概述CLJ-BII(D)型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。

本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。

广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

2．主要技术参数2.1 允许最大采样浓度：3.5万颗／L2.2 最小可测粒径：0.3μm2.3 粒径通道： 0.3μm、0.5μm、1.0μm、3.0μm、5μm、10.0μm六档2.4 空气采样流量：28.3L／min2.5 采样时间PE（即采样量）:0.5min~10min共20种采样时间可选（即：14.15L、28.3L、42.45L、56.6L、70.75L、84.9L…………283 L共二十种采样量可选）2.6 自净时间：≤ 20min2.7 测量方式：分手动(Man)和自动(Auto)自动测量时，房间号（Room）自动编号（1～20）每点的测量次数（Cyc）可设置（2~99）采样点数（Loc）可设置（1~99）2.8 打印方式：可自动打印，也可选择打印存储数据2.9 打印格式：分ALL、UCL二种2.10液晶屏尺寸：144mm×104mm2.11 外型尺寸：250⨯125⨯409（mm)2.12 重量：9.0kg2.13 电源：充电器输入：AC100-240V 50/60Hz输出：DC16.8V 2.0A2.14 使用环境条件温度：10℃——30℃湿度：20%——75%大气压力：86kPa——106kPa3. 工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

尘埃粒子计数器操作及维护规程一、目的：建尘埃粒子计数器的操作规程。

二、适用范围：适用本公司尘埃粒子计数器的操作。

三、责任者：仪器操作员对本规程的实施负责。

四、规程1、仪器组成及电源:本仪器由主机组成,电源为220伏。

2、操作2.1开机准备：电源开关处于关闭状态；将220V交流电源与电源插口连接；采样口与自净口用软管连接。

2.2预热2.2.1按下“电源开关”键，多功能显示屏上出现READY，检测周期1min指示灯亮。

2.2.2校正日期、时钟按数据/时钟键，显示屏显示年、月、日，再按一次，显示时、分、秒，按第三次，再次显示“REDY”。

设置和校正日期、时间。

例如需校正到2002年9月12日11点30分20秒，其过程如下：多功能显示屏[1]上出现“READY”字样时，按数据/时钟键，多功能显示屏显示为×× ×× ××，即年、月、日；（注：×表示任意数字）按设置键，显示××. ×× ××，在年份下出现“·”，表示所份可修改，此时按调整键，使其变成02.××.××；按设置键，显示02 ××. ×× ，在月份下出现“·”，表示月份可以修改，此时按调整键，使其变成02 09. ××；按设置键，显示02 09 ××.，在日下出现“·”，表示日可以修改，此时按调整，使其变成02 09. 12.；按设置键，显示××. ×× ××，表示时、分、秒。

当相应位下方出现“·”时，表示该位可以修改。

其校正方法同上；在校正完毕后再按设置键，此时可退出时钟设置状态。

在设置状态，按数据/时钟键，将立即退出时钟设置状态。

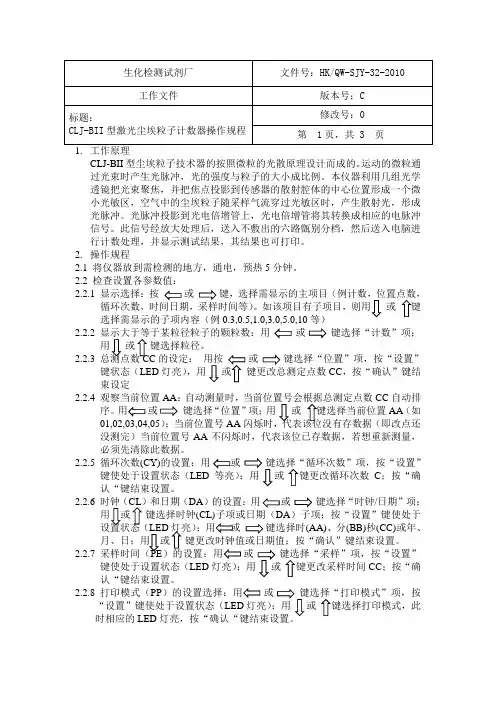

CLJ-BII型尘埃粒子技术器的按照微粒的光散原理设计而成的。

运动的微粒通过光束时产生光脉冲，光的强度与粒子的大小成比例。

本仪器利用几组光学透镜把光束聚焦，并把焦点投影到传感器的散射腔体的中心位置形成一个微小光敏区，空气中的尘埃粒子随采样气流穿过光敏区时，产生散射光，形成光脉冲。

光脉冲投影到光电倍增管上，光电倍增管将其转换成相应的电脉冲信号。

此信号经放大处理后，送入不敷出的六路甑别分档，然后送入电脑进行计数处理，并显示测试结果，其结果也可打印。

2.操作规程2.1将仪器放到需检测的地方，通电，预热5分钟。

2.2检查设置各参数值：2.2.1 显示选择：按或循环次数，时间日期，采样时间等）或选择需显示的子项内容（例0.3,0.5,1.0,3.0,5.0,10等）2.2.2 或键选择“计数”项；用或键选择粒径。

2.2.3 的设定：或键选择“位置”项，按“设置”键状态（LED灯亮），用CC，按“确认”键结束设定2.2.4 观察当前位置AA：自动测量时，CC自动排序。

或键选择“位置”项；用或AA（如01,02,03,04,05）；当前位置号AA没测完）当前位置号AA不闪烁时，代表该位已存数据，若想重新测量，必须先清除此数据。

2.2.5 循环次数(CY)的设置：用键使处于设置状态（LED或键更改循环次数C；按“确认“键结束设置。

2.2.6 和日期（DA）的设置：用键选择“时钟/日期”项；键选择时钟(CL)子项或日期（DA）子项；按“设置”键使处于键选择时(AA)、分(BB)秒(CC)或年、或键更改时钟值或日期值；按“确认”键结束设置。

2.2.7 或键使处于设置状态（LED灯亮）键更改采样时间CC；按“确认“键结束设置。

2.2.8 打印模式（PP或“设置”键使处于设置状态（LED或时相应的LED完一点次，即打印一次。

c）209E模式：若想按209E模式打印，在测量时可选停打，将几个点全部测完后再转为209E模式，利用“选打”键打印。

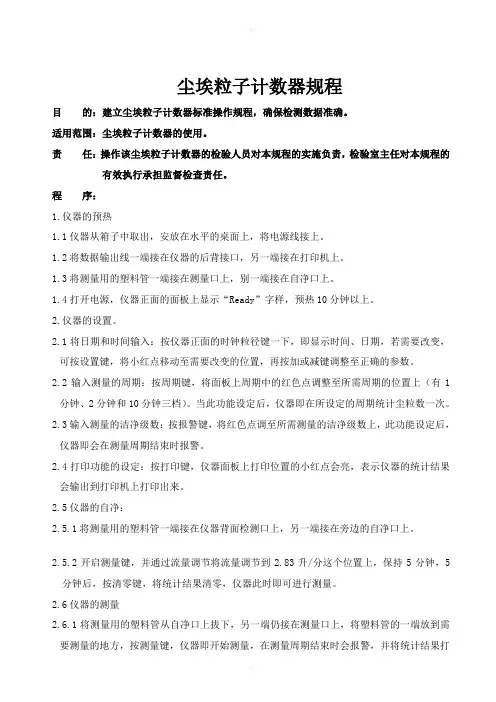

尘埃粒子计数器规程目的：建立尘埃粒子计数器标准操作规程，确保检测数据准确。

适用范围：尘埃粒子计数器的使用。

责任：操作该尘埃粒子计数器的检验人员对本规程的实施负责，检验室主任对本规程的有效执行承担监督检查责任。

程序：1.仪器的预热1.1仪器从箱子中取出，安放在水平的桌面上，将电源线接上。

1.2将数据输出线一端接在仪器的后背接口，另一端接在打印机上。

1.3将测量用的塑料管一端接在测量口上，别一端接在自净口上。

1.4打开电源，仪器正面的面板上显示“Ready”字样，预热10分钟以上。

2.仪器的设置。

2.1将日期和时间输入：按仪器正面的时钟粒径键一下，即显示时间、日期，若需要改变，可按设置键，将小红点移动至需要改变的位置，再按加或减键调整至正确的参数。

2.2输入测量的周期：按周期键，将面板上周期中的红色点调整至所需周期的位置上（有1分钟、2分钟和10分钟三档）。

当此功能设定后，仪器即在所设定的周期统计尘粒数一次。

2.3输入测量的洁净级数：按报警键，将红色点调至所需测量的洁净级数上，此功能设定后，仪器即会在测量周期结束时报警。

2.4打印功能的设定：按打印键，仪器面板上打印位置的小红点会亮，表示仪器的统计结果会输出到打印机上打印出来。

2.5仪器的自净：2.5.1将测量用的塑料管一端接在仪器背面检测口上，另一端接在旁边的自净口上。

2.5.2开启测量键，并通过流量调节将流量调节到2.83升/分这个位置上，保持5分钟，5分钟后，按清零键，将统计结果清零，仪器此时即可进行测量。

2.6仪器的测量2.6.1将测量用的塑料管从自净口上拔下，另一端仍接在测量口上，将塑料管的一端放到需要测量的地方，按测量键，仪器即开始测量，在测量周期结束时会报警，并将统计结果打印出来。

2.7统计结果的计算2.7.1打印机打印出的尘埃粒径有0.3μm、0.5μm、0.7μm、1.0μm、2.0μm、5.0um，每个粒径都有每个统计周期的统计值。

三．尘埃粒子计数器
一）使用方法
1．插上电源，按下电源键，指示灯亮，面板左上方数码显示“P O”，表示正常。

预热15分钟以上。

2．按自检键，（采样塑料管接口应接在后面接嘴上）指示灯亮，显示由“P O”变为
“P P O”，等待1分钟，由“P P O”变为“Y O”，表示正常，再按自检键，指示灯灭，显示恢复“P O”。

3．设定测量周期和采样点数及采样次数。

4．按下测量键，指示灯亮，再按下“209E”键，相应的指示灯亮。

1．拔下后接嘴上的塑料管接在采样头上，调节流量调节旋钮，使流量浮子的上端与流量计表面刻线相齐。

2．将采样头放在采样位置，当采样次数达到设定数，键“209 E”指示灯灭，第一采样点采样结束，将采样头放在另一采样位置，再按下“209E”键，指示灯亮，开始第二采样点采样。

以后依次类推。

3．测量结束，将塑料管接口接到后接嘴上，同时再工作3~5分钟，以清除管路系统内的尘埃。

4．当0.5μm显示接近0时可关掉总电源，将仪器包装好。

二)注意事项
1．仪器应在通风、干燥、没腐蚀性气体的室内存放。

2．应严防碰撞、震动，不可在含尘过大和有腐蚀性气体中使用。

不可随意拆卸。

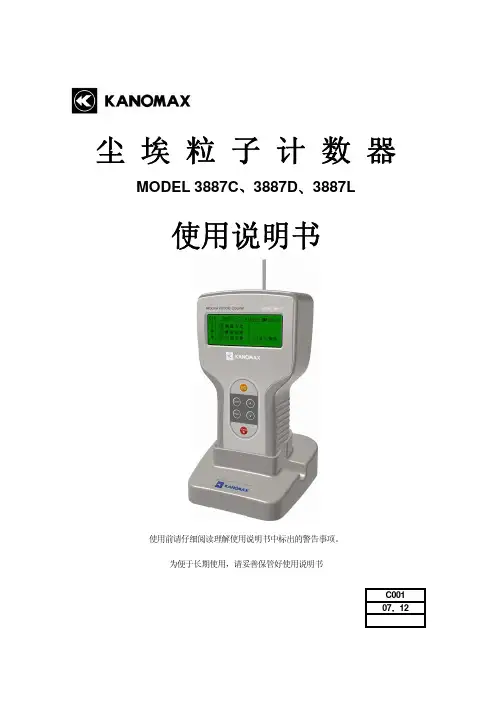

尘 埃 粒 子 计 数 器 MODEL 3887C、3887D、3887L使用说明书使用前请仔细阅读理解使用说明书中标出的警告事项。

为便于长期使用，请妥善保管好使用说明书C00107．12感谢您购买我公司的产品。

本仪器属精密仪器，使用前请仔细阅读使用说明书。

为确保仪器性能，请务必遵守使用注意事项。

警告标识我公司对使用说明书中的警告种类和定义做如下规定。

〔标识说明〕危险：防止人身事故用如忽略该标识，进行错误的操作，则有发生人身事故的危险。

注意：防止损坏产品用如忽略该标识，进行错误的操作，将损坏仪器或不能保证仪器性能。

〔图示说明〕△符号是告知注意（包括危险）事项的符号。

在图中画有具体的注意事项。

（左图为注意高温）（左图为禁止拆卸）●符号是告知必须按照指示内容正确使用的符号。

在图的附近画有具体的指示内容。

危险○ 请不要将电池拆开，加热或投入到火中。

……有破裂的危险。

注意破裂正确使用○ 使用AC 电源时, 请使用本机附带的专用AC 适配器。

如果使用了非本机附带的适配器： ……会损坏仪器。

……有发热、着火的危险，容易引起火灾和事故。

禁止危险○请勿自行拆卸，改造，修理。

……该仪器的光源采用3级Ｂ激光。

如果拆开，激光会造成失明等事故。

……不当的拆卸会造成短路，同时影响仪器的性能。

○请依据使用说明书的要求正确使用仪器。

禁止改造/拆开……错误的使用可能会导致仪器的故障。

正确使用○在不使用本仪器的时候，请拔掉电源。

……否则，可能有触电、火灾和损坏内部电路的危险。

○本机有异常声音、异常气味、冒烟等情况时，可能是机器内部混入了其它液体。

如果发生以上情况，请迅速切断电源开关，并将电池或电源插座拔掉。

……此时仪器可能出现故障。

请到购买处或本公司服务中心进行修理。

禁止放置禁止正确放入禁止正确使用正确使用目录1. 确认产品的构成 ･････････････････････････････････････････････････････････････････････ １1.1 标准品的构成1.2 选择件的构成2. 各部名称和功能･････････････････････････････････････････････････････････････････････ 22.1 前面板2.2 背面2.3 侧面2.4 顶部3. 使用与注意事项････････････････････････････････････････････････････････････････････ 53.1 关于电源3.2 供给电源3.3 测试前的注意事项3.3.1 测试场所3.3.2 连接采样管3.4 测试中的注意事项3.5 电源的关闭方法3.6 测试后的注意事项4. 测试前的设定････････････････････････････････････････････････････････････････････････ 104.1 选择测试方式4.2 设定测试条件4.3 报警设置4.4 单位设置4.5 时钟设置4.6 快捷方式设置4.7其它设置5. 测定方法 ･･･････････････････････････････････････････････････････････････････････････ 185.1 测试画面的说明5.2 重复测量方式5.3 单次测量方式5.4连续测量方式5.5统计测量方式5.6 遥控测量方式5.7 ISO测量方式5.8 GB测量方式6. 数据处理･･･････････････････････････････････････････････････････････････････････････ 276.1 存储数据的读出6.2 数据读取6.3 存储数据的传递6.4 存储数据的打印输出6.5存储数据的删除７. 错误显示･･･････････････････････････････････････････････････････････････････････････ 33 ８. 断电数据存･･････････････････････････････････････････････････････････････････････････ 348.1电池电量低的数据保存8.2意外掉电时的数据保存９. 规格････････････････････････････････････････････････････････････････････････････････ 3610.11. 故障排除售后、保修･･････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････37381. 确认产品的构成本仪器有3887C 、D 、L 三种型号，标注在仪器背面的出厂标签上。

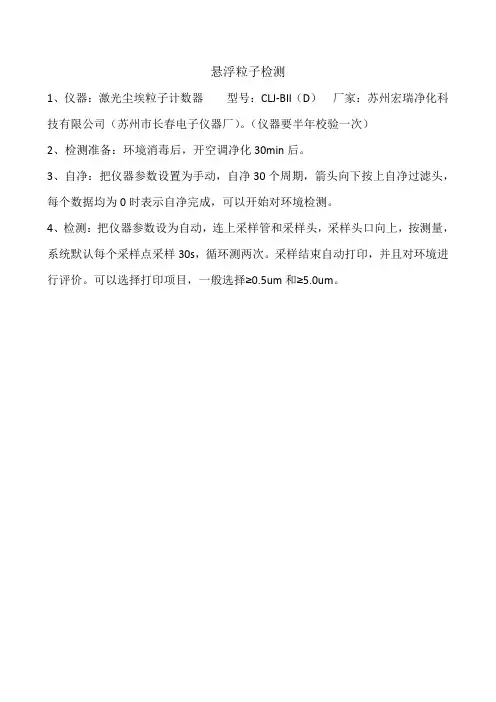

悬浮粒子检测
1、仪器：激光尘埃粒子计数器型号：CLJ-BII（D）厂家：苏州宏瑞净化科技有限公司（苏州市长春电子仪器厂）。

（仪器要半年校验一次）
2、检测准备：环境消毒后，开空调净化30min后。

3、自净：把仪器参数设置为手动，自净30个周期，箭头向下按上自净过滤头，每个数据均为0时表示自净完成，可以开始对环境检测。

4、检测：把仪器参数设为自动，连上采样管和采样头，采样头口向上，按测量，系统默认每个采样点采样30s，循环测两次。

采样结束自动打印，并且对环境进行评价。

可以选择打印项目，一般选择≥0.5um和≥5.0um。

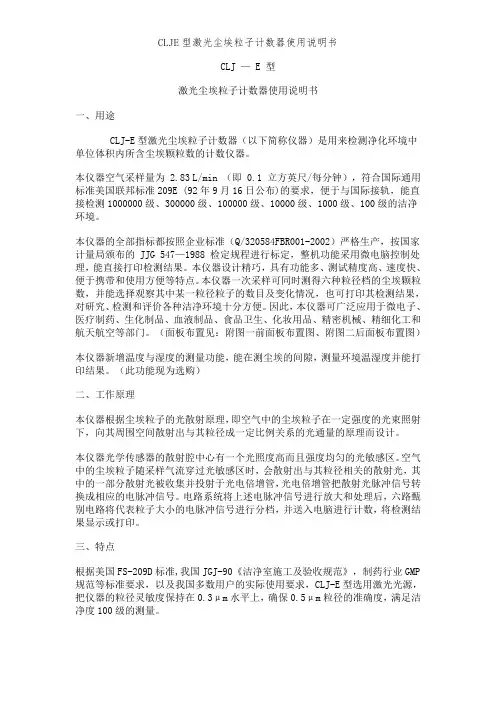

CLJ — E 型激光尘埃粒子计数器使用说明书一、用途CLJ-E型激光尘埃粒子计数器（以下简称仪器）是用来检测净化环境中单位体积内所含尘埃颗粒数的计数仪器。

本仪器空气采样量为 2.83 L/min （即 0.1 立方英尺/每分钟），符合国际通用标准美国联邦标准209E (92年9月16日公布)的要求，便于与国际接轨，能直接检测1000000级、300000级、100000级、10000级、1000级、100级的洁净环境。

本仪器的全部指标都按照企业标准（Q/320584FBR001-2002）严格生产，按国家计量局颁布的 JJG 547—1988 检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果。

本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。

本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便。

因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。

（面板布置见：附图一前面板布置图、附图二后面板布置图）本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果。

（此功能现为选购）二、工作原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计。

本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。

空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。

电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。

1. 目的：建立一个CLJ-BⅡ激光尘埃粒子计数器操作及维护保养规程，确保试验的准确性。

2. 范围：适用于本本公司CLJ-BⅡ激光尘埃粒子计数器的操作及维护保养。

3. 职责：质量部对本规程实施负责。

4. 内容:4.1 技术参数4.1.1 型号：CLJ-BⅡ4.1.2 允许最大采样浓度：3.5万颗/升4.1.3 最小检测粒径：0.3um4.1.4 空气采样流量：2.83L/min4.1.5测量范围：100级、1000级、1万级、10万级、30万级五档。

4.1.6粒径通道：0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10.0μm六档。

4.1.8 自净时间：≤10min。

4.1.9 测量方式：手动和自动两种。

手动测量时，每点的测量次数（CY）可设置（2-100）采样点数（LC）可设置（2-90）测量过程自动完成4.1.10打印方式：可自动打印，也可以选择打印存储数据。

4.1.11打印格式：分ALL、209E两种。

4.1.12外形尺寸：21.5cm*10.3cm*25.5cm。

4.1.13重量：4KG。

4.1.14电源4.1.14.1 AC 220V±10% 50Hz±5% 40W4.1.14.2 充电器输入：AC 100-240V 50/60Hz输出：DC 16.8V，1.0A电池：可充电电池14.8V 3.4A （充电一次可连续工作10小时）4.2 操作规程4.2.1 开机：把仪器放到需检测地方，通电，按下电源开关键，键内指示灯亮，预热5分钟。

仪器自净清零。

4.2.2 检查，设置各参数4.2.2.1设置一个室的总测点数a）用键选择“位置”项。

b）键使处于设置状态(LED灯亮)。

c）更改总测点数CC。

d）键结束设置。

4.2.2.2 设置测量循环次数(CY)a）用键选择“循环次数”项。

b）键使处于设置状态(LED灯亮)。

c）更改循环次数（3次）。

d）键结束设置。

4.2.2.3 设置测量采样时间（PE）a）用键选择“采样”项。

1.概述 (2)2.功能 (2)3.主要技术参数和性能 (3)4.按键功能 (4)5. 操作使用 (7)6. 打印格式 (13)7. 操作注意事项 (16)8. 保养与维修 (17)9. 附录 (18)附录一 (18)附录A（标准的附录） (22)附录B（提示的附录） (23)附录二 (23)CLJ—BⅡ型尘埃粒子计数器测试示例 (23)1.概述CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。

本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。

广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

2.功能2.1 具有6个〔0.3, 0.5, 1.0,3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。

2.2 具有8位LED数码显示（其中两位提示位，六位数值位）0.5 0 0 0 0 0 2提示位数值位2.3 具有日历( 年.月.日)、时钟( 时.分.秒) 显示2.4 具有数据存储功能2.5 测量结果统计分析2.6 自动判断净化级别2.7 内置打印机2.8 多种打印方式设置2.9 交直流两用(CLJ-BⅡJ型)3.主要技术参数和性能3.1 允许最大采样浓度：3.5万颗／L3.2 最小可测粒径：0.3µm3.3 测量范围：100级、1000级、1万级、10万级、30万级五档3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档3.5 空气采样流量：2.83L／min3.6 采样时间PE（即采样量）：1min(即2.83L) 、2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选3.7 自净时间：≤ 10min3.8 测量方式：手动和自动两种。

CLJ-BII尘埃粒子计数器操作规程1.主要技术参数和性能1.1允许最大采样浓度：3.5万颗／L1.2最小可测粒径：0.3µm1.3测量范围：100级、1000级、1万级、10万级、30万级五档1.4粒径通道：0.3µm, 0.5µm, 1.Oµm, 3.Oµm, 5.Oµm, 10µm六档1.5空气采样流量：2.83L／m in1.6采样时间P E（即采样量）：1min（即2.83L)、2min（即5.66L) 、3m in（即8.49L)、4min（即11.32L)、5min（即14.15L)、6mi n（即16.98L) 、7mi n（即19.81L)、8m in（即22.64L)、9mi n（即25.47L) 、10min（即28.3L）共10种采样时间（即采样量）可选1.7自净时间：≤10mi n.1.8测量方式：手动和自动两种。

自动测量时，每点的测量次数（C丫）可设置(2—100)，采样点数（L C）可设置(2一90)测量过程自动完成1.9打印方式：可白动打印，也可选择打印存储数据。

1.10打印格式：分A LL. 209E二种。

1.11外型尺寸：21.5c mx 10.3cm x25.5c m1.12重量：4kg2. 设置说明2.1显示选择按左右键，选择主项目。

按上下键，选择子项目。

2.2参数显示及设置按设置键----设置显示灯亮----进行设置---- 确认。

2.2.1 L C ——总侧点数C C的设置。

按按左右键设置。

2.2.2 C Y ----循环次数的设置。

按按左右键设置。

2.2.3 C L ----时钟日期的设置。

按按左右键设置。

按上下键切换时钟和日期。

2.2.4 P E ----循环次数的设置。

按按左右键设置。

2.2.5 P P ----打印模式的设置。

按左右键设置。

(a)停打：不打印，但数据已经储存。

目的：制定CLJ---D型尘埃粒子计数器操作规程适用范围：净化洁净室空气测定。

责任人：质监员、质量控制实验室主任、质量保证部长。

内容：一、工作原理CLJ---D型尘埃粒子计数器是用来检测净化环境中单位体积内颗粒数的计数仪器。

本仪器空气采样量为2.83L/min（即0.1立方英尺/每分钟），符合国际他通用标准的要求，能直接检测A 级、B级、C级、D级的洁净环境。

本品是按照微粒的光散射原理设计而成的。

运动的微粒通过光束时产生脉冲，光的强度与粒子的大小成比例。

本仪器用几组光学透镜把光束聚焦，并把焦点投影到传感器的散射腔体的中心位置形成一个微小光敏区，空气中的尘埃粒子随采样气流穿过光敏感区时，产生散射光，形成光脉冲。

光脉冲投影到光电倍增管上，光电倍增管将其转成相应的电脉冲信号。

此信号经放大处理后。

送入不敷出六路甄别器甄别分档，然后送入电脑进行计数处理，并显示测试结果，其结果也可打印。

二、主要技术参数和性能1、允许被测试空气的含尘浓度≯1万颗/2．83L2、空气采样流量：2．83L/min０（μm）六档５、采样周期：分10档 1—10min6、自净时间：＜20min7、工作环境仪器应在无腐蚀性的空气环境中使用。

温度：10~35℃相对湿度：≤75%RH8、工作时间：8小时9、电源：AC220V±10% 50±2Hz10、工耗：70W三、整机功能1、粒径分档：0．３0．５１３５１０（μm）六档2、采样时间：1—10min3、采样点数：2～7点设定4、每点采样次数：2～9次设定5、六档粒径尘埃浓度同时检测，以次数字显示或自选粒径显示。

6、显示或打印可将2.83升/分内所含颗粒转还成1m3所颗粒数。

四、使用方法1．开机1.1把仪器水平放置在桌面上。

1.2接好电源线，按下电源开关键，键内指示灯“P”。

计数部分显示“0”，即显示已处与等待状态，并预热15分钟。

2. 仪器自检(可在预热时间内进行)然后等待1分钟，由（这时“—”键，显示粒径0.3μm、0.5μm、1μm计数值为992208，显示粒径为3μm、5μm 、10μm的计数值为9168，则进一步证实仪器正常。
