综合布线系统测试方案

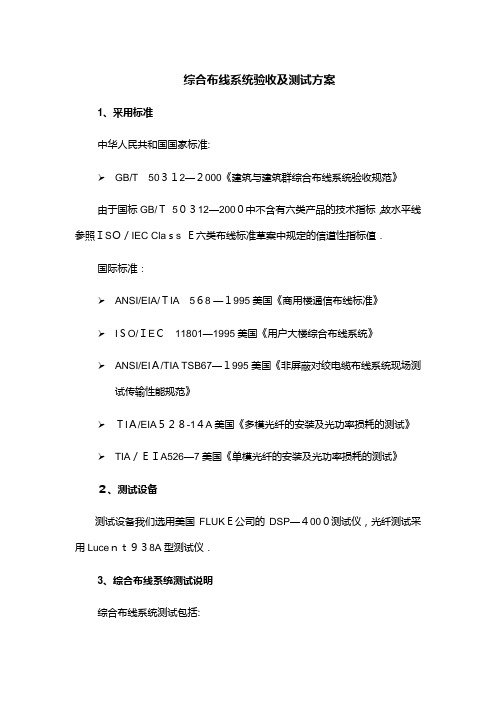

综合布线系统验收及测试方案1、采用标准中华人民共和国国家标准:➢GB/T50３１2—２000《建筑与建筑群综合布线系统验收规范》由于国标GB/Ｔ5０３12—200０中不含有六类产品的技术指标，故水平线参照ＩSＯ／IEC Claｓs Ｅ六类布线标准草案中规定的信道性指标值．国际标准：➢ANSI/EIA/ＴIA5６8 —１995美国《商用楼通信布线标准》➢IＳO/ＩEＣ11801—1995美国《用户大楼综合布线系统》➢ANSI/EIＡ/TIA TSB67—１995美国《非屏蔽对绞电缆布线系统现场测试传输性能规范》➢ＴIＡ/EIA５２８-1４A美国《多模光纤的安装及光功率损耗的测试》➢TIA／ＥＩA526—7美国《单模光纤的安装及光功率损耗的测试》２、测试设备测试设备我们选用美国FLUKＥ公司的DSP—４00０测试仪，光纤测试采用Luceｎｔ９３8A型测试仪．3、综合布线系统测试说明综合布线系统测试包括:·水平铜缆链路测试;·垂直干线光缆链测试;·端对端信道联合测试系统测试完毕后,即组织有关技术及管理人员对整个系统进行验收。

4、水平铜缆的测试说明千兆比水平铜缆系统采用专用测试仪器进行测试,测试指标包括: １.极性、连续性、短路、断路测试及长度２．信号全程衰减测试3.信号近、远串音衰耗测试4.结构回转衰耗ＳＲL５.特性阻抗6．传输延时本方案中，采用下列布线测试仪表进行测试:FLUＫEＤSP—40005、光纤系统的测试说明（1)测试项目:·连通性测试·全程衰减及ST/ＳC连接头衰减测试具体测试方法如下：·多模光纤水平子系统需要测试端的参数;沿一个方向在波长85０nｍ或1300nm处测试衰耗值·多模光纤主干系统及混合方式需要测试的参数;沿一个方向在波长850ｎｍ及13０0ｎm处测试衰耗值·单模光纤水平子系统需要测试端的参数;沿一个方向在波长1３1０nｍ或1550ｎｍ处测试衰耗值(注：由于不同方向的测试的数值之差，一般会很小，而且多半由测试仪器的精度或测试手法而引起，所以单方向测试已足够。

1。

1测试目的在综合布线系统工程实施过程中，由于线缆、铜缆、光缆和接插件以及相应配套的产品是共同选定的，虽然这些线缆和接插件都满足IS011801、EIA/TIA568A、TSB-36、TSB-40、TSB-67等标准，产品均通过了UL认证，但因设计和实施过程中是将这些线缆和接插件有机地结合在一起的，其整个工程过程中加入了大量的人为因素，必将对整个缆线系统在诸如连接正确性，接续可靠性，短路，开路，信号衰减,近端串扰（NEXT），突发性干扰，计算机网络的连接可靠性，误码率及整体性能等方面产生很大的影响。

因此，有必要在诸方面对整个布线系统进行全面测试，以向用户证明缆线系统的安装和网络系统安装是合格的。

综合布线的质量至关重要，事实上，计算机网络工作时，设备是很少出故障的,所产生的错误有60％是安装问题，因此认真测试保证质量是确保网络安全运行的关键。

1.2测试环境对缆线系统的测试应是联合测试，而不是只对某几个部件的测试，测试通路上应真正地模拟实用应用环境，即测试通路中包括缆线，配线架（箱），跳线,连接线,插座和插头以及所有光缆产品的连接链路。

1.3测试仪器测试仪器的选择原则布线现场认证使用的测试仪器，技术上非常复杂，要保证认证测试的准确快捷、测试结果的权威性就必须慎重选择适合用户需求的测试仪。

对现场电缆测试仪的需求有两个主要原因:测试或验证布线的电气传输性能；对布线系统的故障查找用户当然需要他所使用的测试仪能同时具有认证和故障查找的能力.最主要的功能（认证）测试是测定布线链路能否通过布线标准的各项测试。

如果不能，说明布线链路是失败的。

测试仪器的故障查找和诊断能力的价值是以它对故障的定位和分析能力来决定的.这些测试能力使用户可以在最短的时间内纠正布线错误、排除故障。

在解决了布线故障之后最好的办法就是对链路再进行一次认证测试以确信布线达到了指定标准的要求。

所以在选择布线现场测试仪器时主要考虑的几个因素是：支持多少测试标准；测试仪测量的精度和可重复性能；测试仪器是否被独立认证，如：UL认证；是否有定位和详细分析电气（NEXT）故障的诊断能力;是否简单易用。

综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

综合布线线缆测试方案1.电缆检测为检测安装，需使用FLUKE多功能测试仪。

它带两根两头适合RJ45插座的电缆。

如果是在使用110型连接模块的配线架上连接，最好一头连接带RJ45插头的4对线，另一头连接110P型跳接连线。

为使多功能测试仪能连续工作，每次测试工作完毕后应给电池充电。

一份标准的测试报告汇集所有根据ISO标准中连接性能所作测试的数据。

2.检验步骤完成这样的检验需要两名配备通讯系统（电话或对讲机）操作人员。

需测试的插座应事先列表。

◆第一步先用供检测的电缆将发射器与测试仪连接来校准仪器。

在每次测试之前实施这一步骤是必须的。

◆一名操作人员持测试仪在配线架处，测试仪通过电缆连接配线盘，另一名操作人员持发射器沿安装接点用另一根电缆连接。

◆插座一个一个测试。

整个安装都必须测试以确保安装正确。

◆主干缆和设备电缆的检测也在各点间进行。

◆多功能测试仪是一种电缆测试仪，可检测双绞线电缆的带宽和精度。

这种多功能测试仪自动核对双绞线的所有组合，不仅决定你的安装性能，还决定你在使用什么样的地域网络。

它可以储存、打印数据，或将数据传输至个人电脑上。

多功能测试仪使用方便，配有标准电缆、地域网络和水平特性的预设程序。

其中的数据使多功能测试仪可以判断安装水平和可以支持的网络。

◆电缆数据库电缆数据库包括目前所有的双绞线电缆和同轴电缆规格。

你只需在数据库中加上你自己的电缆规格。

◆网络数据库多功能测试仪包含目前所有网络的规格。

使用EDIT（编辑）功能你就可以在屏幕上显示这些规格，你也可以定义你自己的网络类型并将其放入数据库。

多功能测试仪被设计成可以进行两种测试：多功能测试仪和两种遥控装置一起工作：一个遥控定位器或一个回路盒。

作故障测试。

遥控定位器除实施回路盒的所有功能外，还作为信号源测量一个方向的衰减，即可作性能测试。

回路盒使用简便，因为它不需电池和采样。

不管怎样，遥控定位器提供更精确的衰减结果和额外串音。

多功能测试仪自动辨别和运行遥控定位器和回路盒。

综合布线系统测试方案1. 引言综合布线系统是现代化建筑中必不可少的基础设施之一，它为建筑内部的网络通信提供了可靠的基础支持。

为了确保综合布线系统的性能和稳定性，需要进行系统测试。

本文档将介绍一种综合布线系统测试方案，详细说明测试的目的、内容和步骤。

2. 测试目的综合布线系统测试的目的在于验证系统的性能指标是否达到设计要求，并发现潜在的问题和缺陷。

通过测试，可以评估系统的可靠性和稳定性，为系统的正常运行提供保障。

3. 测试内容综合布线系统测试的内容主要包括以下几个方面：3.1 传输性能测试传输性能测试旨在评估综合布线系统的信号传输能力和速率。

通过发送不同大小和类型的数据包，以及不同长度和复杂度的通信链路，测试系统在不同负载下的传输性能。

3.2 信号质量测试信号质量测试旨在评估综合布线系统的信号传输质量。

通过使用专业的测试仪器和软件，对信号的失真、衰减、干扰等指标进行测试和分析，确保系统在各种工作环境下能够提供稳定和高质量的信号传输。

3.3 可靠性测试可靠性测试旨在评估综合布线系统的稳定性和可靠性。

通过模拟系统的长时间运行和大型数据传输，测试系统是否能够持续工作并保持良好的性能，以及在异常情况下是否能够自动恢复。

3.4 兼容性测试兼容性测试旨在评估综合布线系统与其他硬件和软件的兼容性。

通过连接系统与常见的网络设备和终端设备，测试系统是否能够正常工作并与其他设备进行通信。

4. 测试步骤综合布线系统测试的步骤如下：4.1 系统准备在测试之前，确保综合布线系统已经安装完毕，并进行基本的配置。

检查系统的连接情况、设备的设置和状态，并保证网络的正常运行。

4.2 传输性能测试使用测试软件或工具，设置不同负载和传输速率的测试条件，发送数据包，记录传输时间和成功率。

根据测试结果，评估系统的传输性能是否符合设计要求。

4.3 信号质量测试使用专业的测试仪器和软件，对系统的信号质量进行测试。

测试仪器可测量信号的失真、衰减、干扰等指标，通过分析测试结果，评估系统的信号传输质量是否合格。

综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。

该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。

验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。

二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。

同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。

2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。

进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。

3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。

通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。

4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。

测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。

三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。

验收团队具备相关的技术和经验，能够全面负责系统的验收工作。

2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。

同时与供应商和用户进行沟通，确保各方的配合和支持。

3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。

比对型号和规格，检查外观和标识是否符合要求。

进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。

4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。

清华E-TRAINING PDS网络综合布线系统实验室一、前言随着全球信息化与经济国际化的深入发展，人们对计算机网络发展和信息共享应用的需求愈来愈多。

为了给信息用户提供一个高速可靠的信息传输通道，就必须要在建筑物内和楼群之间乃至全球建立一个方便的、灵活的、稳定的结构化信息传输通道，这就是整个网络世界信息高速公路的基础——综合布线系统（Premises Distribution System）PDS。

现代建筑物、综合办公楼的信息传输系统已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互联，可适应各种灵活的甚至是容错的组网方案。

开放式、高速率、免维护、全支持（如语音系统、数据通讯系统、图形图像传输、楼宇自控和安全监控等）的PDS系统开始迅猛发展，使得综合布线系统逐步成为一项跨学科、跨行业的系统工程。

因此，社会上需要大量的网络布线工程设计、开发、建设、维护和网络管理专业人才。

而目前尽管国内很多院校都可以提供计算机或信息专业的毕业生，但是他们接受的都是一些网络原理、协议分析等知识，很难在短时间地满足用人单位的需求。

那些开设《网络技术与工程应用》课程的学校，在综合布线系统教学过程中，也只是任课教师做一些简单的实物展示，根本没有开设让学生动手操作的实验室。

导致一个非常奇怪的现象就是这些计算机专业的毕业生甚至没有见过光纤、铜缆、６类网线，不知道什么是配线架、连接器、理线器、桥架等，更不用说从简单网线制作到打模块、线缆铺设、光纤熔接、网络设备安装以及工程验证测量等实际操作。

出现这种情况的另一个根本原因是目前学校将计算机网络教学和那些基本的理论教学（例如电路基础，模拟电子线路，数字电路等）同样的看待，主要是以理论教学为主，基本上没有任何综合布线及网络应用的实训环节，实验课远比基本理论课程还少。

这同美国等西方发达国家理工科高校中以实践训练为主、理论教学为辅的课程体系形成鲜明对比。

精心整理综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收规范GB/T50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。

具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。

电缆所附标志、标签内容应齐全、清晰。

电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。

如用户要求，应附有本批量电缆的技术指标。

电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。

光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。

综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1)衰减测试：宜采用光纤测试仪进行测试。

测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。

2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。

光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。

2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。

二、硬件施工完毕后，对工程安装质量进行检测。

缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1缆线的弯曲半径；2预埋线槽和暗管的敷设；3电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5对绞电缆芯线终接；6光纤连接损耗值。

建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。

机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。

6。

系统测试及验收6．1 测试标准●《建筑与建筑群综合布线系统工程设计规范》ＧＢ／T 5０31１－2007；●《商业建筑线缆标准》EIA/TIA 568C；●《用户建筑综合布线》ＩSO／IEＣ１18０1综上，6类布线测试标准依据TIA/EIA-５68－Ｃ。

2 6类标准要求执行。

６.2 被测线路的定义目前，6类铜缆UTP测试基本按照永久链路方式测试，如下图所示：链路定义：“基本链路”•每端一个连接点链路端点Link链路端点Link工作区配线间6。

3 测试项目及参数6．3．1 六类T ＩＡ/ＥIA-568—C.2 测试说明• Cat ．6要求测试的参数 ➢ 接线图 ➢ 长度➢ 衰减 （Ａtt ｅnuation)／插入损耗(In ｓｅr ｔｉon Ｌos ｓ） ➢ 近端串扰 (ＮEX Ｔ）➢ 功率和近端串扰 （PS ＮEX Ｔ） ➢ 等电平远端串扰 （ELFEX Ｔ）➢ 功率和等电平远端串扰 （ＰＳ EL ＦE ＸT ） ➢ 回波损耗 （Return Ｌo ｓs ） ➢ 传播延时 (Ｐrope ｒgation D ｅl ａy ） ➢ 延时偏差 （Dela ｙ Ske ｗ)链路定义：“永久链路”链路端点Link链路端点Link６.３.2 ＴIA/EIA－568－C.3光纤测试说明光纤测试链路➢测试项目◆连通性测试；◆全程衰减及ＬC连接头衰减测试；➢测试光源和测试波长◆多模光缆使用LED光源,测量85０nｍ和１３00ｎm两种波长◆单模光纤使用激光光源，测量1３1０nｍ和1550ｎｍ两种波长。

6.４测试仪器FLUKE公司（世界三大测试仪器公司之一）生产的FLUKＥ DSP－43０0或FLUKE ＤＴＸ-1800（康普 SYSTIMAＸ SＣS系统指定的测试仪器）作为本工程的测试仪器.6.5 测试结果若测试结果表明所有连接（包括光纤连接和双绞线连接)满足测试标准中的要求，可以确认工程合格.在测试结束时将提交以下文件：⏹测试报告;⏹验收报告，并由双方项目经理或有关工作人员签字。

综合布线测试方案1. 简介综合布线测试是指对网络布线系统进行全面测试和评估，以确保布线系统的可靠性和性能。

本文档旨在提供综合布线测试方案，包括测试设备的选择、测试方法的规定和测试结果的分析。

2. 测试设备为了进行综合布线测试，需要使用以下测试设备：•网络分析仪：用于对布线系统进行信号传输测试和分析。

•电缆测试仪：用于测试网线的连接性、长度、电气特性等。

•光纤测试仪：用于测试光纤的连接性、损耗、衰减等。

•网络嗅探器：用于监控网络数据流量和分析网络性能。

•可编程逻辑控制器（PLC）：用于对布线系统进行自动化测试和控制。

3. 测试方法综合布线测试包括以下几个方面：3.1 信号传输测试使用网络分析仪对布线系统进行信号传输测试，以确保信号传输的稳定性和可靠性。

具体步骤如下：1.使用适当的测试缆将网络分析仪与布线系统连接。

2.配置网络分析仪的测试参数，如测试频率、测试模式等。

3.对布线系统进行连续传输测试，记录测试结果。

4.分析测试结果，包括信号传输质量、噪声水平、时延等。

3.2 网线连接测试使用电缆测试仪对网线的连接性进行测试，以确保网线的正确连接和传输性能。

具体步骤如下：1.使用电缆测试仪的连接线缆与网线连接。

2.启动电缆测试仪，选择连接测试功能。

3.根据测试仪的指示，依次测试每条网线的连接性。

4.记录测试结果，包括连接状态、线缆长度、电阻等。

3.3 光纤连接测试对于使用光纤的布线系统，使用光纤测试仪对光纤的连接性和传输性能进行测试。

具体步骤如下：1.使用适当的测试缆将光纤测试仪与光纤连接。

2.配置光纤测试仪的测试参数，如测试波长、测试模式等。

3.对光纤进行连续传输测试，记录测试结果。

4.分析测试结果，包括连接状态、光纤损耗、光纤衰减等。

3.4 网络性能测试使用网络嗅探器对布线系统的网络性能进行监测和分析。

具体步骤如下：1.配置网络嗅探器，以捕获布线系统的数据流量。

2.监测和记录数据流量的带宽、延迟、丢包率等指标。

综合布线调试方案一、前期准备工作1.确定布线需求：根据网络需求和拓扑结构，确定布线的具体要求，包括布线区域、楼层、机房位置等。

2.设计布线方案：根据布线需求，绘制详细的布线图，包括水平布线和垂直布线的路径、线缆类型、长度等。

3.准备必要的工具和材料：包括测试仪器、线缆、插座、线管等。

4.预估工作时间和人力：根据布线规模和复杂程度，预估完成布线调试所需的时间和人力。

二、布线调试流程1.进行物理布线：按照布线图的要求，进行线缆的敷设、接线、固定和封装等工作。

确保线缆的连接正确，布线路径符合设计要求。

2.测试连通性：使用连通性测试仪器对布线进行测试，确认各个节点之间的连通性。

包括主干线、水平线和用户线的连通性，以及节点之间的连通性。

3.应用负载测试：对网络系统进行应用负载测试，模拟实际工作环境下的网络负载情况，检测网络的稳定性和性能。

包括带宽测试、时延测试、丢包率测试等。

4.网络安全测试：检测网络系统的安全性，包括入侵检测、防火墙规则配置、网络访问控制等。

确保网络系统能够防范外部攻击和内部非法访问。

5.进行网络优化：根据测试结果，对网络系统进行优化调整。

包括负载均衡配置、路由优化、带宽控制等，以提高网络的性能和稳定性。

6.完善文档记录：对调试过程和结果进行详细记录，包括布线图、测试结果、优化配置等，以备后续参考和维护。

三、注意事项1.布线路径的选择要考虑到线缆的长度、弯曲度和距离电磁干扰源的远近，避免信号传输的质量受到影响。

2.避免线缆过长或过短，过长会增加信号损耗，过短会影响线缆的弯曲度和连接的牢固性。

3.布线时应避免与电源线、电磁设备等干扰源接触，以免产生干扰对信号传输造成影响。

4.确保所有的线缆连接都牢固可靠，避免因连接不良或接触不良导致网络故障。

5.长时间的负载测试要避免对现有生产环境造成影响，可以在非工作时间进行测试。

6.网络安全测试要根据实际情况，设置相应的防护策略，保护网络系统的安全性。

大楼弱电系统验收方案目录第一章项目概述 (4)一、项目概述 (4)二、项目建设目标 (4)语音（电话）、数据（网络）布线系统 (4)闭路监控系统 (5)公共广播系统 (5)三、项目建设进程 (5)第二章系统设计依据及验收测试标准 (5)第三章项目验收 (6)一、验收的程序和内容 (6)概述 (6)产品入场抽检 (6)施工中的检验 (7)初步验收 (7)竣工验收 (7)二、产品入场抽检 (8)三、施工中的检验 (8)室内部分的线缆的敷设 (8)检查内容 (8)过程检查 (9)室外部分线缆的敷设 (9)检查内容 (9)过程检查 (10)线缆与连接件的端接安装 (10)检查内容 (10)线缆与连接件端接安装检查 (11)安装场地端接检查 (11)机柜机架的安装 (11)检查内容 (11)机柜机架安装检查 (12)设备的安装 (12)检查内容 (12)设备安装检查 (12)四、初步验收 (13)验收的要求 (13)验收的范围 (13)验收的依据 (14)验收检测组织 (14)验收结果 (14)五、竣工验收 (15)验收的要求 (15)验收的范围 (15)验收结果 (15)第六章综合布线系统的测试 (16)一、测试内容 (16)二、综合布线系统的测试说明 (16)三类垂直主干铜缆系统的测试说明 (16)五类水平双绞线的测试说明 (17)光纤的测试说明 (18)三、综合布线系统工程链路测试模型(测试方法) (19)双绞线水平线测试模型 (19)楼宇内垂直主干布线测试链路 (20)四、综合布线系统测试项目和性能指标 (20)Cat5e水平链路测试 (20)光纤传输链路测试 (22)五、测试工具 (23)六、测试中应该注意的问题 (23)现场测试 (23)测试环境要求 (23)测试仪器使用中的注意事项 (24)第一章项目概述一、项目概述XXX综合办公楼是新修的大楼，本次项目主要对全办公楼的办公区域X层至XX层进行全新布线，该综合办公楼满足XXX入驻单位的办公需要，为了便于管理。

综合布线系统测试验收方案1综合布线验收标准综合布线的验收按照《建筑与建筑群综合布线系统工程施工及验收规范》GB/T50312-2007 2综合布线测试内容测试内容1. 综合布线系统测试包括：2. 水平铜缆链路测试；3. 垂直干线铜缆链路测试；4. 垂直干线光缆链路测试；5. 端对端信道联合测试6. 系统测试完毕后及时组织有关技术及管理人员对整个系统进行验收。

测试仪器ETL或ETL认证，达到三级及三级以上的现场验收测试仪均可，包括FLUKE DSP-4300、DTX-1800、OMINER II；IDEAL LANTEK 7；ALIGENT WIRESCOPE350电缆测试仪。

光缆的测试1. 连通性测试2. 全程衰减及连接头衰减测试六类水平铜缆的测试说明六类水平铜缆系统采用专用六类测试仪器进行测试，测试.3. 极性、连续性、短路、断路测试及长度4. 信号全程衰减测试5. 信号近，远串音衰耗测试6. 结构回转衰耗SRL7. 特性阻抗8. 传输延时三类垂直主干铜缆系统的测试说明为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按EIA/TIA-568A之TSB-75规定的CAT3标准对三类链路系统进行测试，包括以下几项内容：极性、连续性、短路、断路测试及长度信号全程衰减测试3工程验收：当布线系统全部安装完毕，测试技术指标满足《技术要求》的要求后，甲方和多方检验人员共同对整个工程进行最终验收。

验收采用抽查方式，其内容和程序由双方共同协商确定。

随机抽样10%双绞线连接进行测试测试人员由主派出工程师与用户方工程师共同完成整个系统的测试工作，并填写测试表。

竣工报告（工程商）在完成大厦综合布线系统后,积极协助业主完成整个系统的开通调试。

并提供业主一套完整的竣工报告，包括以下内容：1. 竣工图纸2. 各管理区设备配置图3. 各管理区设备配置表4. 各管理区设备跳线表5. 各管理区设备维修记录表6. 验收报告书7. 维修保证书8. 性能保证书9. 综合布线系统管理参考手册10. 测试报告4售后服务与培训➢售后服务对于工程项目的实施及后期的维护工作,我们愿意同甲方建立一种良好的合作关系,我们将认真采纳贵方的评估,即时调整工程实施方案,以满足用户的要求为目标,并提供相应的技术支持及后期的质保体系。

综合布线系统的测试与故障修复综合布线系统的测试与验收是保障工程质量，保护投资利益的总要环节。

有关综合布线的测试和布线工程的实施对一般来说是个比较概念的问题，但在制订测试方案时，这些知识却显得尤为重要。

本章介绍综合布线的测试技术，帮助读者学会对综合布线系统的测试。

综合布线测试与综合布线标准紧密相关。

近几年来布线标准发展很快，主要是由于有像千兆以太网这样的应用需求在推动看布线性能的提高，由此导致了对新的布线标准的要求加快。

在参考布线标准时，主要可以从以下几个标准体系来入手:美洲标准、欧洲标准、国际标准、国内标准。

在对布线系统进行设计和测试时，如果不了解相关的标准，就会出现差异。

布线的现场测试是布线测试的依据，它与布线的其他标准息息相关，在此对这些标准进行简单的介绍。

美洲标准成立于20世纪80年代的美国国家标准局ANSI(AmericanNationalStandardsInstitute)是国际标准化组织(I ntegratedOrganizationforStandardizationISO)与国际电工技术委员会(InternationalElcetrotechnicalC ommission，IEC)的主要成员，在国际标准化方面扮演着很重要的角色。

ANSI自己不制订美国国家标准(ANS)，而是通过组织有资质的工作组来推动标准的建立。

综合布线的美洲标准主要由。

美国通信工业协会(Telecomm unicationsIndustriesAssociation，TIA)或美国电器工业协会(ElectronicIndustriesAssociation，EIA)制订的。

这两个组织受ANSI的委托对综合布线系统的标准进行制订。

在标准的整个文件中，这些组织称为ANS I/TIA/EIA。

ANSI/TIWEIA每隔5年审查大部分标准。

此时，根据提交的修改意见进行重新确认、修改或删除。

当电缆从建筑物外面进入建筑物内部容易受到雷击、电源碰地、电源感应电势或地电势上浮等外界影响时，必须采用保护器。

综合布线系统施工方案一、项目概述随着信息技术的快速发展，校园信息化建设已成为提升教育教学质量和管理水平的重要手段。

综合布线系统作为校园信息化建设的基石，其设计、施工与测试工作至关重要。

本方案旨在通过科学合理的规划、严谨的施工流程和严格的测试要求，为校园提供一套稳定、高效、可扩展的综合布线系统，以满足校园内各类区域对网络通信的需求。

二、项目背景与目标本项目背景源于校园信息化建设的需要，旨在通过优化布线系统，提升校园网络的传输速度、稳定性和安全性。

项目目标包括：实现校园网络全覆盖，提升网络性能；优化网络架构，提高可扩展性；确保布线系统安全可靠，降低故障率；提供便捷的维护和管理手段。

三、需求分析通过对校园内各类区域的业务需求、功能划分和人员分布情况进行深入分析，我们明确了布线系统的需求特点。

主要包括：教学区域需要支持多媒体设备的高带宽传输；科研区域需要保障数据传输的稳定性和安全性；办公区域需要实现快速、便捷的网络接入；生活区域需要提供稳定的网络覆盖和无线接入服务。

四、设计原则与方案基于需求分析结果，我们遵循以下设计原则制定布线方案：先进性、稳定性、安全性、可扩展性、易维护性。

方案包括点位规划、材料选型、系统架构等内容，确保布线系统既满足当前需求，又具备未来扩展的能力。

五、施工准备在施工前，我们进行了详细的施工准备工作。

包括组建专业的施工队伍，进行安全教育和技能培训；准备施工所需的工具和设备，确保施工过程中的效率和安全性；制定详细的施工进度计划，确保施工按时完成。

六、施工流程施工流程是布线系统施工的关键环节，我们按照以下步骤进行：1、基础施工：根据设计方案，安装布线管槽和桥架。

确保管槽和桥架的安装位置准确、平整，符合规范要求。

同时，注意与现有设施的协调配合，避免对现有设施造成损坏。

2、线缆敷设：按照设计要求，将线缆敷设在管槽或桥架内。

在敷设过程中，注意线缆的弯曲半径、长度限制等要求，避免过度拉伸或扭曲。
