综合布线测试习题解答习题解答项目一一、选择题1．以下（ A ）不属于智能建筑中的信息设施系统（ITSI）。

A．智能卡应用系统C．信息网络系统B．电话交换系统 D．综合布线系统 B．公众信息服务系统 D．信息网络安全管理系统2．以下（ C ）不属于智能建筑中的信息化应用系统（ITAS）。

A．公共服务管理系统 C．信息导引及发布系统3．最新的智能建筑设计国家标准是（ B ）。

A．GB/T 50314―2000 B．GB/T 50314―2021C．GB 50311―2021D．GB 50312―20214．综合布线三级结构和网络树形三层结构的对应关系是（ B ）。

A．BD对应核心层，CD对应汇聚层 B．CD对应核心层，BD对应汇聚层 C．BD对应核心层，FD对应接入层 D．CD对应核心层，FD对应汇聚层 5．从建筑群设备间到工作区，综合布线系统正确的顺序是（ B ）。

A．CD―FD―BD―TO―CP―TE B．CD―BD―FD―CP―TO―TEC．BD―CD―FD―TO―CP―TE D．BD―CD―FD―CP―TO―TE6．下面关于综合布线组成叙述正确的是（ A ）。

A．建筑群必须有一个建筑群设备间 B．建筑物的每个楼层都需设置楼层电信间C．建筑物设备间需与进线间分开 D．每台计算机终端都需独立设置为工作区7．5e类综合布线系统对应的综合布线分级是（B ）。

A．C级 B．D级 C．E级 D．F级 8．E级综合布线系统支持的频率带宽为（ B ）。

A．100MHz B．250 MHz C．500 MHz D．600 MHz 9．6A类综合布线系统是在TIA/EIA 568的（ D ）标准中定义的。

A．TIA/EIA 568 B.1 C．TIA/EIA 568 B.2―1 A．568 E．607B．TIA/EIA 568 B.3D．TIA/EIA 568 B.2―10C．570D．60610．TIA/EIA标准中（ D ）标准是专门定义标识管理的。

高密度配线架全面符合ISO/IEC 11801、TIA/EIA 568A/B、EN50173标准。

3.3 预端接光纤模块
预端接光纤模块采用铝合金外壳设计，有效保护内部光纤分支跳线，使内部相对脆弱的光纤部件在安装及运输过程中不易受到
损坏。

预连接光纤模块的数量可以根据用户的要求，灵活配置，安装拆卸方便，也便于图2
此外，预端接光缆还具有以下特点◆ 特殊设计防鼠咬光缆；◆ 可以移动/维护方便；◆ 高密度/节省空间；
图1
图3
光纤模块全面符
11801、TIA/EIA 568A/B、EN50173、IEC
标准。

4 数据中心施工要点
（1）机房内的水平缆线、主干缆线应全
程保持平整，每根缆线之间不应交叉。

缆线
在弯角处应保持顺势转弯，不可散乱。

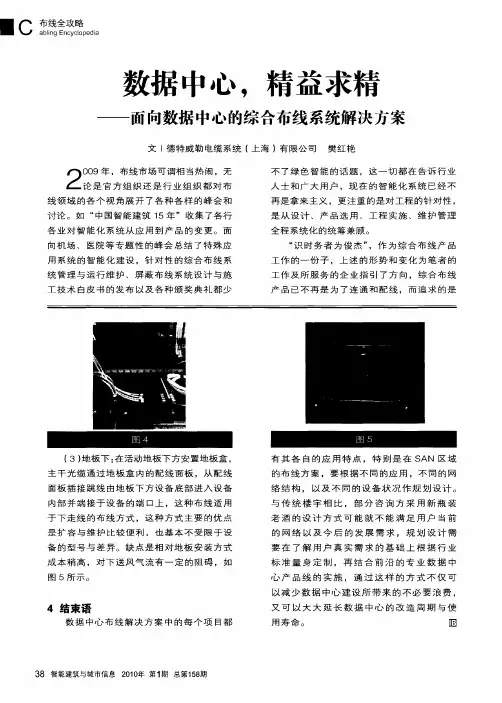

图4
4.3 高密度光纤系统施工
（1）做好施工前的调研及设计，避免地
板下存在过长的盘纤，避免光缆主干长度不
图5。

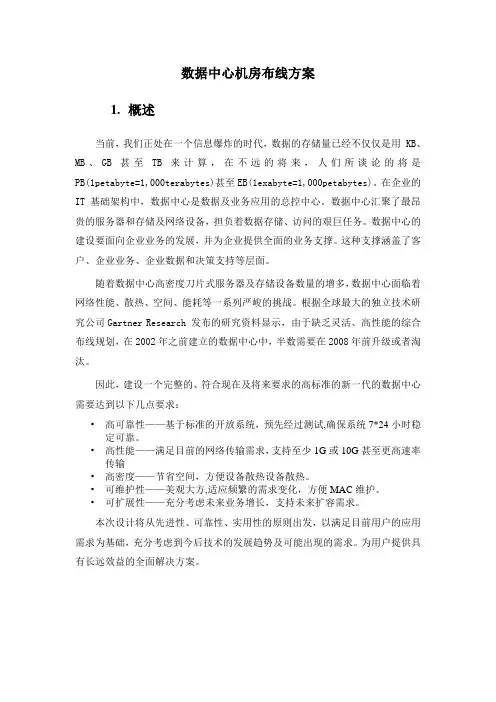

数据中心机房布线方案1.概述当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

在企业的IT基础架构中，数据中心是数据及业务应用的总控中心。

数据中心汇聚了最昂贵的服务器和存储及网络设备，担负着数据存储、访问的艰巨任务。

数据中心的建设要面向企业业务的发展，并为企业提供全面的业务支撑。

这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。

随着数据中心高密度刀片式服务器及存储设备数量的增多，数据中心面临着网络性能、散热、空间、能耗等一系列严峻的挑战。

根据全球最大的独立技术研究公司Gartner Research 发布的研究资料显示，由于缺乏灵活、高性能的综合布线规划，在2002年之前建立的数据中心中，半数需要在2008年前升级或者淘汰。

因此，建设一个完整的、符合现在及将来要求的高标准的新一代的数据中心需要达到以下几点要求：•高可靠性——基于标准的开放系统，预先经过测试,确保系统7*24小时稳定可靠。

•高性能——满足目前的网络传输需求，支持至少1G或10G甚至更高速率传输•高密度——节省空间，方便设备散热设备散热。

•可维护性——美观大方,适应频繁的需求变化，方便MAC维护。

•可扩展性——充分考虑未来业务增长，支持未来扩容需求。

本次设计将从先进性、可靠性、实用性的原则出发，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势及可能出现的需求。

为用户提供具有长远效益的全面解决方案。

2.设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范GB／T 50311-2007；建筑与建筑群综合布线系统工程验收规范GB／T 50312-2007；国际综合布线标准ISO／IEC 11801北美建筑通讯线路间距标准TIA／EIA 569；北美商用建筑通讯基础结构管理规范TIA／EIA 606；非屏蔽双绞线布线测试标准TIA／EIA TSB67；北美商用建筑通讯接地要求TIA／EIA 607；欧洲综合布线系统标准BN50173；其它国家和行业标准规范；3.概述当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

数据中心综合布线
一、概述

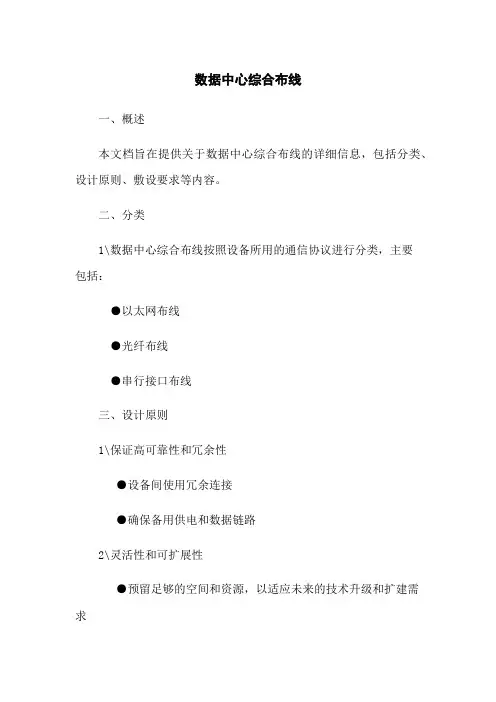

本文档旨在提供关于数据中心综合布线的详细信息，包括分类、设计原则、敷设要求等内容。

二、分类
1\数据中心综合布线按照设备所用的通信协议进行分类，主要
包括：
●以太网布线
●光纤布线
●串行接口布线
三、设计原则
1\保证高可靠性和冗余性
●设备间使用冗余连接
●确保备用供电和数据链路
2\灵活性和可扩展性
●预留足够的空间和资源，以适应未来的技术升级和扩建需
求
●使用模块化设计，便于增加或更换设备
3\管理和监控性能
●配备合适的管理和监控系统，以便随时监测设备和布线的运行状态
●配置合适的监测工具，便于实时分析和故障排除
四、敷设要求
1\机房规划和设计
●设备放置和排列合理，确保散热和空气流通
●控制机房的温度、湿度等环境参数
2\布线路径和通道设计
●确保布线路径的合理性和安全性
●使用合适的通道和支架，便于布线的维护和管理
3\线缆选择
●根据不同应用需求选择合适的线缆类型，如Cat 6、Cat
7、单模光纤等
●确保线缆的品质和性能，避免信号损失和干扰
4\连接器和面板
●选择标准化的连接器和面板，确保兼容性和可维护性
●使用高质量的连接器和面板，确保信号质量和可靠性
附件：本文档涉及附件，如化验报告、设计图纸等，详见附件部分。

法律名词及注释：
1\数据中心：指用于集中存储、管理、处理和分发数据的中央设施。

2\综合布线：指将数据中心内的设备之间进行交互通信所需要的电缆、线缆和连接器等组成的网络。

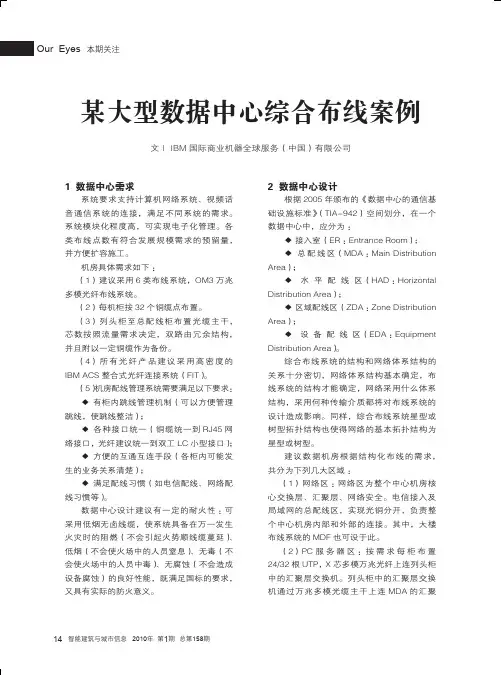

中国工商银行北京数据中心综合布线系统中国工商银行北京数据中心负责工商银行北方区的数据处理业务，是工商银行北方22个省的数据网络枢纽，建成后将成为目前亚洲最大规模的金融数据中心。

其网络综合布线系统除了要支持高性能的网络连接，还要具有高度的稳定性和可靠性。

用户通过对多家世界知名品牌的布线产品进行比较测试，最终选定美国泰科电子有限公司生产的安普AMP Netconnect 系列综合布线产品。

该系统包括生产楼、开发楼、动力楼和生活楼四个部分，其中生产楼3层，开发楼6层，动力楼1层，生活楼3层。

布线系统的主干部分使用光纤支持高速数据连接，其余部分使用6类双绞线连接，同时支持语音和数据应用，满足生产和办公需要，整个布线系统涉及信息点超过10,000个。

一、系统设计系统以生产楼和开发楼为中心，动力楼和生活楼通过两组不同方向的光缆分别与生产楼和开发楼相连接，使用的光缆规格为24芯单模光缆，同时预埋48根4对6类双绞线电缆。

而开发楼和生产楼之间铺设了2根24芯单模光缆，同时预埋240根4对6类双绞线电缆。

电信服务商（联通、网通）到数据中心的光缆通过生产楼管道直接接入到生产楼2层的通讯区。

另外一电信服务商（中国电信）到数据中心的光缆进入到园区后分为两部分，其中2根24芯光缆和1000对大对数电缆连接到开发楼1层的PBX机房，另外两根48芯光缆连接到生产楼2层的网络通讯区。

在建筑物内部，主干的数据部分采用24芯多模光缆，在生产楼和开发楼中，每个楼层的电信间分别通过两条24芯多模光缆连接到设备间，两条光缆分别通过各自独立的电缆通道实现连接。

为了保证系统安全，在开发楼和生产楼的每个楼层的电信间和设备间之间还铺设了144条6类双绞线做备份。

生活楼的建筑物内主干采用6类双绞线，每个楼层通过24条6类双绞线连接到设备间。

水平布线为6类布线系统，不区分数据和语音，通过跳线决定接口的用途。

信息点的配置根据使用区域和位置的不同分为办公室、主机房、测试机房、会议室、网络实验机房、生活楼客房和动力楼信息点等不同模式。

数据中心综合布线随着信息技术的飞速发展，数据中心已成为现代社会的重要基础设施。

其中，综合布线系统作为数据中心的基础设施之一，对于确保数据传输的稳定性和安全性具有至关重要的作用。

本文将探讨数据中心综合布线的概念、重要性、设计原则和实施步骤。

一、数据中心综合布线的概念数据中心综合布线是指通过合理规划、设计和管理各种缆线、连接器和端接设备，将数据设备、通信设备、交换设备等有机地连接起来，以实现数据传输、信息交换和资源共享。

综合布线系统包括传输介质、连接器和配线架等组件，可以根据实际需求灵活地配置和扩展。

二、数据中心综合布线的重要性1、提高数据传输效率：良好的综合布线系统可以减少缆线的复杂性和混乱度，确保数据传输的稳定性和高效性。

2、增强安全性：通过合理的布线设计，可以降低非法访问和窃听的风险，提高数据的安全性。

3、降低成本：合理的综合布线方案可以有效降低维护和管理成本，提高数据中心的运营效率。

4、灵活扩展：综合布线系统具有较好的扩展性，可以满足未来业务发展的需求。

三、数据中心综合布线的设计原则1、标准化：遵循国际和行业标准，选择符合标准的设备和材料。

2、灵活性：考虑未来的扩展和变化，设计可灵活调整的布线方案。

3、可靠性：选用高质量的设备和材料，确保数据传输的稳定性和安全性。

4、经济性：在满足需求的前提下，选择性价比高的设备和材料。

四、数据中心综合布线的实施步骤1、需求分析：了解数据中心的业务需求、建筑结构和设施条件等信息，确定综合布线的目标和方案。

2、方案设计：根据需求分析结果，进行综合布线系统的方案设计，包括缆线类型选择、连接器配型、配线架布局等。

3、设备和材料采购：根据设计方案，采购符合要求的设备和材料。

4、现场施工：按照设计方案进行现场施工，注意保护原有设施和确保施工安全。

5、测试验收：对已完成的综合布线系统进行测试验收，确保各项指标符合设计要求。

6、维护管理：对综合布线系统进行日常维护和管理，及时处理故障和隐患，确保其持续稳定运行。

数据机房规范机房等级规范：A级：1.电子信息系统运行中断将造成重大的经济损失；2.电子信息系统运行中断将造成公共场所秩序严重混乱。

B级：1.电子信息系统运行中断将造成较大的经济损失；2.电子信息系统运行中断将造成公共场所秩序混乱。

一、装修与承重1.主机房与UPS室承重标准值为8~10KN/㎡；2.主机房天花吊挂荷载标准值为1.2 KN/㎡；3.地板下空间作为电缆布线时地板架高高度不宜低于250mm，地板下空间作为电缆布线和空调静压箱时地板架高高度不宜低于400mm；4.主机房净高应根据机柜高度及通风要求确定，且不宜小于2.6m；5.面积大于100㎡的主机房，安全出口应不少于两个，且应分散布置；6.建筑的入口至主机房应设通道，通道净宽不应小于1.5m；用于搬运设备的通道净宽不应小于1.5m；7.地面和天花需做防尘防潮处理并粘贴保温棉；8.应远离强电磁场干扰及产生粉尘、易燃、易爆物品、水灾火灾隐患的场所；9.辅助区的面积宜为主机房面积的0.2~1 倍；10.变形缝不应穿过主机房，主机房和辅助区不应布置在用水区域的垂直下方；11.A级机房选址距离停车场的距离不宜小于20米，距离铁路或高速公路的距离不应小于800米，距离飞机场的距离不应小于8000米；B级机房选址距离停车场的距离不宜小于10米，距离铁路或高速公路的距离不应小于100米，距离飞机场的距离不应小于1600米；二、机柜及PDU1.面对面布置的机柜或机架正面之间的距离不应小于1.2m、背对背布置的机柜或机架背面之间的距离不应小于lm；2.当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不应小于1.2m；3.成行排列的机柜，其长度超过6m 时，两端应设有出口通道；当两个出口通道之间的距离超过15m 时，在两个出口通道之间还应增加出口通道；出口通道的宽度不应小于lm，局部可为0.8m；4.产生尘埃及废物的设备应远离对尘埃敏感的设备，并宜布置在有隔断的单独区域内；三、供配电系统1.主机房电力供给应稳定可靠；2.供配电系统应为电子信息系统的可扩展性预留备用容量；3.A级电子信息系统机房应配置后备柴油发电机系统，当市电发生故障时，后备能够柴油发电机能承担全部负荷的需要，包括UPS 的基本容量、空调和制冷设备的基本容量、应急照明及关系到生命安全等需要的负荷容量；4.主机房和辅助区的地板或地面应有静电泄放措施和接地构造；5.配电应采用专用配电箱（柜），专用配电箱（柜）应靠近用电设备安装；6.配电线路的中性线截面积不应小于相线截面积；单相负荷应均匀地分配在三相线路上；7.主机房和辅助区中不使用防静电地板的房间，可敷设防静电地面，其静电性能应长期稳定，且不易起尘；8.机房内所有设备可导电金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电位连接并接地，且接地电阻不应大于10Ω；9.A,B级机房的稳态电压偏移范围±3%，稳态频率偏移范围±5%；四、 UPS系统1.不间断电源系统应有自动和手动旁路装置，且其容量至少为负载的1.2倍；2.机房内的动力设备与不间断电源系统应由不同的回路配电，即双路供电；3.UPS进线和出线要按照厂家规定配置；4.A级机房UPS配置应为2N模式，B级机房应为N+X冗余;5.A,B级机房UPS后备电池都至少为15min；6.A级机房空调配电应采用双路电源（其中至少一路为应急电源），末端切换；B级应采用双路电源，末端切换；五、精密空调系统1.A、B级主机房开机时温度为23±1℃，C级主机房开机时温度为18~28℃；2.A、B级主机房开机时相对湿度为40%~55%，C级主机房开机时相对湿度为35%~75%；3.A、B、C级主机房停机时温度为18~28℃；4.A、B级主机房停机时相对湿度为40%~70%，C级主机房停机时相对湿度为20%~80%；5.主机房与辅助区温度变化率不得超过5℃；6.U PS电池室的温度15~25℃；7.对机柜高度大于1.8m，设备热密度大、设备发热量大或或热负荷大的主机房，宜采用活动地板下送风、上回风方式；8.空调系统无备份设备时，单台空调制冷设备的制冷能力应留有15%－20%的余量；9.对机柜高度大于1.8m，设备热密度大、设备发热量大或或热负荷大的主机房，宜采用活动地板下送风、上回风方式；10.选用机房专用空调机时，空调机宜带有通信接口，通信协议应满足机房监控系统的要求；11.空调系统的新风量应取下列二项中的最大值：○1按工作人员计算，每人40M3/h ，○2维持室内正压所需风量。

数据中心综合布线系统测试要求一、数据中心综合布线系统测试范围综合布线系统测试结果是系统验收的重要依据。

本次建设的数据中心综合布线系统共计信息点【*****】个，光纤链路【*****】条。

以上信息点根据本招标文件要求按照六类【超六类】标准建设，光纤链路采用多模【或单模】光纤来实现。

本次综合布线系统的测试范围包括本项目建设的全部信息点，要求承包单位对建设的综合布线系统全部信息点进行100%的验证测试和认证测试，测试通过率要求为100%。

二、数据中心综合布线系统测试类型为保证系统建设的可靠性，在系统建设中“电缆进场”这个初期环节，应针对进入施工现场的线缆进行抽样进场测试，进场测试针对进入施工现场的线缆每批次进行，抽样率以每批次进入施工现场电缆的箱数为基数，抽样比例应大于5%。

施工完成的综合布线系统的信息点测试分为验证测试和认证测试两种类型。

验证测试即随工测试，在系统建设过程中完成，由施工人员使用简单仪器对完成的布线系统连通性进行测试。

主要目的是检查其安装工艺是否符合要求以及连接序列是否正确，为最终的认证测试做好准备。

认证测试是综合布线系统最终的验收测试。

认证测试按照综合布线系统的建设标准针对电气特性以及传输特性进行逐步对应的测试。

要求使用与系统建设标准对应的测试仪器进行测试。

三、数据中心综合布线系统测试标准1.电缆部分本次招标范围内建设的综合布线系统为6类【6A类】综合布线系统，该系统的测试要求按照6类【6A类】标准进行。

测试标准应符合TIA568B及GB50312。

进场测试的测试模型限于TIA568B.2所规定的电缆测试模型，即直接测试进场的100米电缆样本和跳线样本。

使用电缆测试适配器和跳线测试适配器。

系统建成后的认证测试其测试模型限于TIA568B/GB50312所规定的永久链路模型。

对于数据中心中长度小于40米且链路中间无任何接插件的短链路其测试模型限于TIA568B.2所规定的跳线测试模型(0.5-20米的跳线使用对应长度的测试标准，20-40米的跳线使用20米的跳线标准)。

数据中心机房综合布线技术规范汇总1.数据中心布线技术规范参考标准2布线工作业务系统迁入昌平数据中心时应按照本技术规范中的要求提供设备上联及互联线缆，包括铜缆、光纤和电源线等。

昌平数据中心负责业务系统上联及互联线缆的实施部署工作。

3线缆要求铜缆及光缆材质应满足以下要求（优先使用昌平数据中心目前使用的线缆型号）。

3.1铜缆要求千兆铜缆标准：3.2光缆要求布线要求本要求用于规范昌平数据中心机房内的布线管理工作，昌平数据中心各部门及客户、各施工单位、供应商应遵照执行。

4.1铜缆布线要求1.布放线缆的规格、路由和位置应符合布线系统设计，线缆排列必须整齐，外皮无损伤。

2.线缆转弯应均匀圆滑，弯弧外部应保持垂直或水平成直线，线缆转弯的最小曲率半径应大于50毫米（布放效果见图表1）。

3.布放在桥架上的线缆必须绑扎。

绑扎后的线缆应互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。

绑带余下部分应剪断，余量长度不能超过1厘米（布放效果见图表2）。

4.布放在槽道内的线缆可不绑扎，但槽内线缆应顺直，不宜交叉。

在线缆进出槽道部位和线缆转弯处应绑扎或用塑料卡捆扎固定（布放效果见图表3）。

5.线缆在机柜内布放时不能绷紧，应留有适当余量，绑扎力度适宜，布放顺直、整齐，不应交叉缠绕（布放效果见图表4）。

6.在具备条件的情况下，网络线缆和电源线应分离布放，若分离敷设确有困难的，电源线应与网络线缆作适当隔离，间隔应不小于50mm。

7.上走线时，从机柜到桥架的线缆布放要保持垂直状态，不同机柜之间的下线线束要保持平行，间隔要保持一致（布放效果见图表5、图表6）。

8.线缆从机柜上方桥架下线时应安装下线板，防止拉扯力度过大或其他因素对线缆造成损害。

9.服务器业务口（包括IPMI口）铜缆应直接布放至机柜上方铜缆配线架，如机柜上方无铜缆配线架或铜缆配线架端口不够用,需按照机房工作人员要求进行线缆部署工作,未经允许不可私自布放至其它位置。

10.服务器若有集群需求，心跳线缆可直接布放至交换机,布线应该按照本规范的要求部署。
