闭水试验施工方案闭水试验是一种用于测试管道系统是否漏水的常用方法,能够检测出管道在正常使用情况下是否存在漏水现象。
下面给出闭水试验的施工方案。
1. 施工前准备1.1 确定试验范围和管道布局:根据工程设计图纸,确定试验范围和管道布局,包括试验段、填水点、排水点等。
1.2 获取试验设备和工具:准备好试验所需的闭水试验设备,如试验水泵、试验压力表、试验管道等,并检查设备和工具是否正常运行。
1.3 清洁管道系统:清洁管道系统,确保试验过程中无杂质和污物的干扰。
2. 施工步骤2.1 准备试验段:根据试验范围和管道布局,选择一段较为封闭的管道段作为试验段,并准备好试验管道。
2.2 关闭管道阀门:关闭试验段两端的阀门,确保试验段与其他管道段隔离。
2.3 填水:使用试验水泵将水从填水点注入试验段,直至管道内充满水,并排出空气。
2.4 施加试验压力:根据工程设计要求,使用试验水泵对试验段施加一定的试验压力,并监测试验压力表的读数。
2.5 监测压力变化:保持试验压力稳定,并定期监测试验压力的变化。
如果试验压力有明显下降,说明管道存在漏水现象。
2.6 观察管道:在试验过程中,仔细观察管道表面是否有漏水迹象,如渗水、渗油等。
2.7 结束试验:试验结束后,排除管道内的水,并清洗管道系统,恢复到正常使用状态。
3. 安全注意事项3.1 操作人员应具备闭水试验的相关知识和经验,严格遵守操作规程。
3.2 试验过程中应严格控制水压,避免超出允许范围,以免对管道系统造成损坏。
3.3 使用试验设备时,注意检查设备是否正常运行,并避免因设备故障造成安全事故。
3.4 施工现场应设置明显的警示标识,以提醒他人注意施工区域。
以上是闭水试验的施工方案,通过以上步骤和注意事项,能够有效地测试管道系统是否存在漏水问题,并及时进行修复,确保管道系统的正常运行。
香格里拉县城康珠大道延长线道路建设工程二标段(给排水工程)闭水试验专项方案编制:审核:批准:河南省大成建设工程有限公司年月日目录一、编制依据二、试验段的划分及人员安排三、工艺流程四、闭水试验应具备的条件五、管道闭水试验允许渗水量六、闭水试验分段及过程七、闭水试验渗水量计算八、安全措施和注意事项一、编制依据:《给水排水管道工程施工及验收规范》(GB50268-2008);《建筑给水排水管道工程施工技术规程》CJJ127-2009工程施工图。
二、试验段的划分及人员安排1、试验段划分本标段试验段为:SW46~SW48。
2、闭水试验人员安排三、工艺流程工艺流程:施工准备管道及检查井清理管头封堵井段注水24小时浸水观察渗水情况补水测渗水量检查验收合格抽水四、闭水试验应具备的条件1、管道及检查井外观质量已检查合格2、闭水试验前现对闭水试验时所需的材料、机具等进行准备,如水泵、记号笔、钢卷尺等。
3、清理管道及检查井内的杂物,检查管道及检查井内是否有明显裂缝或渗水现象,如有发现及时修补。
4、管道的堵头已封堵,保证堵头不出现渗漏现象。
5、井段注水完毕后让管道和检查井受水24小时浸泡,确保管壁和井壁有足够的湿润度,以免造成闭水试验时井壁和管壁的大量吸水。
6、在管道24小时浸水阶段,对管道及检查井的周边进行目测,检查是否有明显渗水现象。
7、试验用水若干。
8、检查实测渗水量是否符合实际要求。
9、当试验上游设计水头不超过管顶内壁时,试验水头应以试验段上游管顶内壁加2m计;10、当试验段上游设计水头超过管顶内壁时,试验水头应以试验段上游设计水头加2m计。
11、当计算出的试验水头小于10m,但已超过上游检查井井口时,试验水头应以上游检查井井口高度为准。
12、合格后将管道的水抽出,闭水完成。
五、管道闭水试验允许渗水量:无压力管道严密性试验允许渗水量六、闭水试验分段及过程1、管道分段管道闭水按同一类型管径进行分段闭水,闭水长度原则上考虑两井之间(包括检查井在内)作为一个试验段,如实际现场施工条件允许,可能采用多井段联合作为一个试验段,如果进行多个试验段联合闭水时,保证上游的水位高于管顶内壁2米,碰到下游井筒高度不够时,及时对该处的井筒进行加高。
管道闭水试验施工方案一、前言管道闭水试验是管道施工中非常重要的一环,它可以检验管道系统的密封性能以及施工质量,确保管道运行的安全性和稳定性。
本文将介绍管道闭水试验的施工方案,详细说明操作步骤和注意事项。
二、试验前准备1. 工具与设备准备在进行管道闭水试验前,需要准备好以下工具和设备: - 水泵 - 水表 - 管道密封胶带 - 管道封堵器2. 施工人员培训施工人员需要接受相关培训,了解管道闭水试验的操作规程和注意事项,熟练掌握试验设备的使用方法。
三、试验操作步骤1. 封堵管道首先需要对待试验的管道进行封堵,使用管道密封胶带和管道封堵器将所有出口和入口进行严密封堵,确保试验过程中不发生漏水现象。
2. 注水将准备好的水泵接入管道系统,开始逐渐注入水进行试验。
需要注意控制水的流速,避免因水流速过快导致管道破裂或其他意外情况发生。
3. 压力测试当水填满整个管道系统后,关闭水泵,开始对管道进行压力测试。
通过观察水表的读数,检查管道系统是否存在泄漏情况。
压力测试时间一般持续一定时长,确保管道系统的密封性能稳定。
四、试验结束1. 拆除封堵当管道闭水试验结束后,需谨慎拆除所有封堵物,确保不会对管道系统造成二次损坏。
2. 记录数据在试验结束后,需要及时记录试验过程中的数据,包括试验开始时间、试验持续时间、最大压力值等信息,作为施工质量的参考依据。
五、注意事项1.在进行管道闭水试验时,要严格按照操作规程进行操作,避免因疏忽导致意外发生。
2.在试验过程中要随时注意观察管道系统是否存在异常情况,确保试验的安全进行。
3.试验结束后要及时清理现场,保持工作环境整洁。
六、结论管道闭水试验是管道施工中关键的步骤,通过严格按照施工方案进行操作,可以确保管道系统的密封性能和运行稳定性。
在进行试验时务必注意安全,严格按照规程操作,保障管道系统的正常运行和使用。
希望本文能为管道闭水试验的施工提供一些参考和帮助,确保管道系统的质量和安全性。

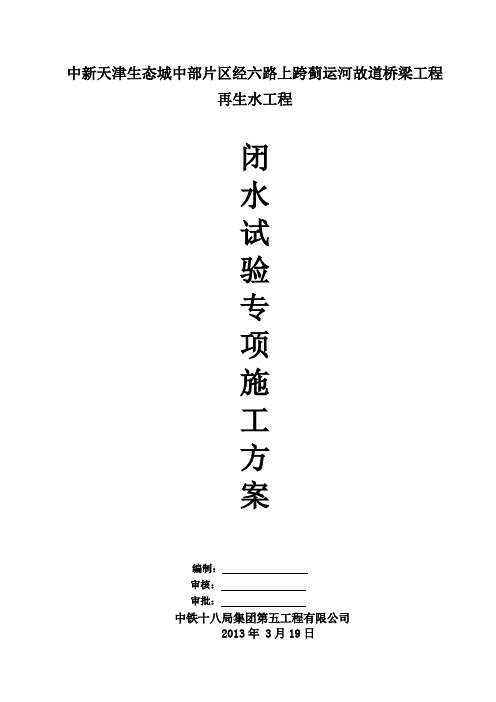

中新天津生态城中部片区经六路上跨蓟运河故道桥梁工程再生水工程闭水试验专项施工方案编制:审核:审批:中铁十八局集团第五工程有限公司2013年 3月19日中新天津生态城中部片区经六路上跨蓟运河故道桥梁工程再生水工程闭水试验专项施工方案目录1、工程概况 02、编制依据 (1)3、设备、人员组织 (1)3.1设备物资计划 (1)3.2人员组织 (1)4、打压试验施工工艺 (2)5、安全施工保证措施 (5)5.1施工现场安全保证措施 (5)5.2安全施工措施 (5)5.3临时用电安全措施 (6)中新天津生态城中部片区经六路上跨蓟运河故道桥梁工程再生水工程闭水试验专项施工方案1、工程概况本工程位于天津生态城03片区与04片区之间,自清净湖南路向东跨越蓟运河故道落地后与现状中新大道(汉北路)相接,全长959.47m(K0+184.067~K1+143.537),其中主桥270m,引桥229.86m,引路及道路顺接段为459.61m。
施工范围:(1)经六路范围内再生水管道。
图一再生水平面位置示意图1图二再生水平面位置示意图2图三再生水平面位置示意图32、编制依据《中新天津生态城中部片区经六路上跨蓟运河故道桥梁工程施工图设计—再生水工程》(天津市市政工程设计研究院 2011.08);《给水排水管道工程施工及验收规范》(GB 50268-2008)。
3、设备、人员组织3.1设备物资计划表一设备计划序设备名称型号规格数量生产能力进场日期号1 高压清洗机PX-58 1 良好2013年3月2 压力表 2 良好2013年3月3 水泵 2 良好2013年3月4 洒水车 1 良好图四压力表3.2人员组织项目经理(1人):负责再生水工程安全、质量、进度全面工作。
生产副经理(1人):主抓再生水工程生产、进度,负责施工现场全面协调工作。
安全副经理(1人):主抓施工现象安全、文明施工工作。
项目总工(1人):负责再生水工程施工过程全部技术工作。
北京市政建设集团有限责任公司多福路建设工程施工二标段项目部闭水试验专项方案北京市政建设集团有限责任公司多福路建设工程施工二标段闭水试验专项方案北京市政建设集团有限责任公司多福路建设工程施工二标段项目部2018年7月16日多福路建设工程施工二标段闭水试验专项方案编制:审核:审批:北京市政建设集团有限责任公司多福路建设工程施工二标段项目部2018年7月16日闭水试验专项方案一、工程概况多福路(K2+600~柴化路)建设工程道路全长2.5公里,规划红线宽50米。
金桥西街(多福路~迎宾南路)长约179.941米,宽63.25米。
①雨水工程雨水管网设计:Y2x段(K2+600~西南环线排水堑沟):设计起点位于道路桩号K2+600处,沿多福路由南向北敷设,终点Y2x-34在桩号K3+040.4处接入西南环线排水堑沟。
管径D=1400mm,长度L=361m;管径D=1600mm,长度L=79m。
Y2d段(K2+600~西南环线排水堑沟):设计起点位于道路桩号K2+600处,沿多福路由南向北敷设,终点Y2d-32在桩号K3+049.3 7处接入西南环线排水堑沟。
该段雨水管管径D=l000m,长度L=363m:管径D=1200mm,长度L=76.9m。
Y3x段(西南环线排水堑沟~芮城街):设计起点Y3x-l位于道路桩号K3+238.26处,沿多福路由北向南敷设,终点Y2x-34在桩号K3+040.40处接入西南环线排水堑沟,该段雨水管管径D=l000mm,长度 L=194.5m:Y3d段(西南环线排水堑沟~芮城街):设计起点Y3d-l位于道路桩号K3+245.56处,沿多福路由北向南敷设,终点Y2d-32在桩号K3+049.3 7处接入西南环线排水堑沟。
该段雨水管管径D=800mm,长度L=200m。
Y4x段(K3+278.96~芮城街)设计起点Y4x-l位于道路桩号K3+278.96处,沿多福路由南向北敷设,终点接入芮城街规划雨水管。
目录一、工程概况 (2)二、工程地质条件 (6)三、主要材料 (7)四、闭水试验应具备条件 (8)五、闭水试验程序 (9)六、闭水试验方法 (10)七、安全 (17)八、施工注意事项 (17)管道工程闭水试验方案一、工程概况1、闭水工程量介绍: 本项目闭水试验主要为污水工程闭水试验,工程量为钢筋混凝土内衬PVC钢承口式钢筋混凝土d2600顶管管材。
2、编制依据:(1)《给排水管道工程施工及验收规范》(GB50268-2008)。
(2)津南污水处理厂配套进出水管网工程施工设计图纸。
3、工程概况本工程二标段,即第二标段,自一标终点WA18井沿外环辅道(梅江西路~洞庭路)外侧绿化带上新建d2600污水管道约4442米,检查井12座。
检查井位置设置工作坑,顶管工作坑最深为15.86米,管材为钢筋混凝土内衬PVC钢承口式钢筋混凝土顶管管材。
管材规格:内径2600mm,壁厚235mm,长度采用2.5m。
二、工程地质条件1、拟建场地概况本期拟建场地现为道路及绿化带,场地地势总体较平坦,局部有所起伏,各井井口标高一般介于3.48~2.03m之间。
2、场地地层分布及土质特征根据《岩土工程技术规范》(DB29-20-2000)第3.2条、附录A;《天津市地基土层序划分技术规程》(DB/T29-191-2009)及本次勘察资料,该场地埋深40.00m范围内,地基土按成因年代可分为以下7层,按力学性质可进一步划分为12个亚层,现自上而下分述之:3、地下水位1)潜水勘察期间测得场地地下潜水水位如下:初见水位埋深约2.00~3.00m,相当于标高0.65~-0.16m。
静止水位埋深1.00~2.00m,相当于标高1.65~0.84m。
表层地下水属潜水类型,主要由大气降水补给,以蒸发形式排泄,水位随季节有所变化。
一般年变幅在0.50~1.00m左右。
根据现场实测地下潜水位、水位年变幅及场地周围地面标高综合考虑,本场地抗浮设计水位按地面以下0.50m考虑。
北京市政建设集团有限责任公司多福路建设工程施工二标段闭水试验专项方案北京市政建设集团有限责任公司多福路建设工程施工二标段项目部2018年7月16日多福路建设工程施工二标段闭水试验专项方案编制:审核:审批:北京市政建设集团有限责任公司多福路建设工程施工二标段项目部2018年7月16日闭水试验专项方案一、工程概况多福路(K2+600~柴化路)建设工程道路全长公里,规划红线宽50米。
金桥西街(多福路~迎宾南路)长约米,宽米。
①雨水工程雨水管网设计:Y2x段(K2+600~西南环线排水堑沟):设计起点位于道路桩号K2+600处,沿多福路由南向北敷设,终点Y2x-34在桩号K3+处接入西南环线排水堑沟。
管径D=1400mm,长度L=361m;管径D=1600mm,长度L=79m。
Y2d段(K2+600~西南环线排水堑沟):设计起点位于道路桩号K2+600处,沿多福路由南向北敷设,终点Y2d-32在桩号K3+ 7处接入西南环线排水堑沟。
该段雨水管管径D=l000m,长度L=363m:管径D=1200mm,长度L=。
Y3x段(西南环线排水堑沟~芮城街):设计起点Y3x-l位于道路桩号K3+处,沿多福路由北向南敷设,终点Y2x-34在桩号K3+处接入西南环线排水堑沟,该段雨水管管径D=l000mm,长度 L=:Y3d段(西南环线排水堑沟~芮城街):设计起点Y3d-l位于道路桩号K3+处,沿多福路由北向南敷设,终点Y2d-32在桩号K3+ 7处接入西南环线排水堑沟。
该段雨水管管径D=800mm,长度L=200m。
Y4x段(K3+~芮城街)设计起点Y4x-l位于道路桩号K3+处,沿多福路由南向北敷设,终点接入芮城街规划雨水管。
该段雨水管管径D=600mm,长度L=185m。
Y4d段(K3+~芮城街):设计起点Y4d-1位于道路桩号K3+处,沿多福路由南向北敷设,终点接入芮城街规划雨水管。
该段雨水管管径D=600mm,长度L=190m。
精心整理贵安新区百马路道路工程六标段(K23+000~K27+474.733)雨、污排水工程1《给水排水管道工程施工及验收规范》GB50268—2008《贵安新区百马路道路工程排水工程》施工图2、排水工程(l)、雨水管平面定位距道路中心线15.5米,污水管平面定位距道路中心线20米,最小埋深2米,管道材质为高密度聚乙烯双壁波纹管(HDPE管)、Ⅱ级钢筋混凝土管。
(2)、当管径DN600及以上雨水管道采用Ⅱ级钢筋混凝土管,采用钢丝网水泥砂浆抹带接口;管径DN600及以下雨水管道采用SN8级HDPE双壁波纹管,采用承插式弹性密封橡胶圈接口,管道基础采用砂砾基础,厚度200mm;雨水口耳管采用DN300的SN4级HDPE双壁波纹管,采用承插式弹性密封橡胶圈接口,雨水口耳管外壁满包在闭水试验实施前,施工现场应具备以下条件:1、施工完的管道及检查井外观质量及“量测”检验均已合格;2、管道两端的管堵(砖砌筑)应封堵严密、牢固,下游管堵设置放水管和阀门,管堵经核算可以承受相应压力;3、现场的水源满足闭水试验的需要,不影响其它用水;4、已选好排放水的位置,不得对周围环境造成影响。
5、试验前,用1:3水泥防水砂浆将试验段首尾两井内的上游管口砌24cm厚的砖堵头,并用l:2.5防水砂浆抹面,将管段封闭严密。
当堵头砌好后,养护3~4d达到一定强度后,方可进行灌水试验。
灌水前,应先对管接口进行外观检查,如发现有裂缝,脱落等缺陷,以便及时进行修补,以防灌水时发生漏水而影响试验。
1212m 计。
22m3)计算出的试验水头小于10m,但已超过上游检查井井口时,试验水头应以上游检查井井口高度为准;3、试验步骤1)首先将检查井内清理干净,以免充水后井内浮渣漂浮水面,影响测试精度;对管接口进行外观检查如抹带有裂缝、脱落等缺陷,及时进行修补,避免灌水时发生漏水而影响试验。
2)将水泥、膨胀剂和水以一定比例混合,将试验段首尾两井内的上游管口砌24cm 厚的砖堵头,并用砂浆抹面,将管段封闭严密。
管道闭水试验施工方案一、施工准备。
1.1 施工前的准备工作。
在进行管道闭水试验之前,首先要对试验管道进行清洗和排空,确保管道内部没有杂物和空气。
同时,需要检查管道连接处是否有漏水现象,如有漏水需要及时修补。
另外,还需要准备好闭水试验所需的工具和设备,如水泵、压力表、密封胶条等。
1.2 安全措施。
在进行管道闭水试验时,必须严格遵守安全操作规程,做好安全防护工作。
施工人员需要佩戴好安全帽、手套等防护用具,避免发生意外伤害。
同时,要确保试验场地的安全,防止他人误入施工区域。
二、施工步骤。
2.1 密封管道。
首先,需要对试验管道进行密封处理,将所有进出口封闭,确保试验管道的密封性。
同时,要检查管道连接处是否有漏水现象,如有漏水需要及时修补。
2.2 充水试验。
将水泵连接到试验管道的进口处,开始向管道内注水,直至管道内充满水。
在充水过程中,要注意监测管道内的压力变化,确保管道内部没有漏水现象。
2.3 施加压力。
当管道内充满水后,需要施加压力进行试验。
通过水泵向管道内施加一定压力,持续一定时间,观察管道内是否有渗漏现象。
同时,要及时记录压力变化情况,为后续分析提供数据支持。
2.4 压力释放。
试验结束后,需要将管道内的水排空,释放压力。
在释放压力的过程中,要确保操作安全,避免发生意外。
三、施工注意事项。
3.1 注意管道材质。
在进行管道闭水试验时,要根据管道的材质和规格确定试验的压力和持续时间,避免因超压而导致管道破裂或损坏。
3.2 注意环境因素。
在选择试验时间和地点时,要考虑环境因素的影响,避免在恶劣的天气条件下进行试验,影响试验效果。
3.3 注意数据记录。
在试验过程中,要及时记录压力变化情况、试验时间等数据,为后续分析提供支持。
同时,要对试验结果进行分析,及时发现问题并进行处理。
四、施工结束。
4.1 清理场地。
试验结束后,要对场地进行清理,清除试验过程中产生的杂物和污水,确保场地整洁。
4.2 数据分析。
对试验过程中记录的数据进行分析,评估试验结果,发现问题并及时处理。
道路雨水工程的闭水方案道路雨水工程是城市建设中的重要组成部分,其主要工作是收集并排放道路上的雨水。
在城市排水系统不完备的情况下,尤其是在强降雨季节,雨水排放问题将会对城市造成极大的影响,因此我们需要制定合理的闭水方案来解决这个问题。
什么是闭水方案?闭水方案指的是在道路雨水工程建设中采取一定措施,使雨水在汇集后不进入污水管道,缓解在强降雨时的污水排放压力,达到保护城市环境和防止水灾的目的。
道路雨水工程存在的问题众所周知,我国城市化发展速度非常快,城市建设中的雨水工程建设也随之增长。
但在目前的工程中,还存在一些问题:•工程容量不足:部分城市雨水工程建设的规模还无法满足强降雨时雨水的集中排放需求。
•数据不精确:由于缺少可靠的数据和预测模型,很难准确估计建设能力,应对各种突发情况。
•管网老化:一些城市的雨水管网建设时间较早,使用寿命已到,存在漏水等问题。
•污水与雨水混排:污水管网与雨水管网基本分离,但在有些城市,由于历史和地域原因,还存在污水和雨水混排的现象。
这些问题都会导致城市雨水排放受限,加大城市环境负荷和水灾风险。
闭水方案的选择作为工程师和相关业务人员,除了了解这些问题,我们还需要研究并推动采用合适的闭水方案。
以下是一些常见的闭水方案:暂存式方案暂存式方案是通过建立暂存池来缓解排放压力。
该方案一般适用于场地狭窄,雨水收集有限的区域。
雨水在经过初期集中,以减少对排水管道的压力,再通过防倒流阀进入暂存池。
暂存池会按照规定排污,并在雨过天晴后,将雨水排放至主管网中。
泵送式方案泵送式方案是通过将雨水抽送至合适的位置,以放置排水压力过大,一般用于场地地形高差较大的区域。
按照规定将雨水排放至周围可接受地点,最终排放至主管网中。
分流方案分流方案是将雨水从道路集中到沟渠中,以便于排放储存为其特点。
分流后排放雨水,可以减少管道负担,提高排放效率。
适用于集中下雨受影响场地较大的区域。
掩埋式方案掩埋式方案是将雨水储存在地下,但需要耗费较多的时间来污染,对于雨水处理和利用比较方便。
贵安新区百马路道路工程六标段( K23+000~K27+474.733)
雨、污排水工程
管道闭水试验实施方案
编制:
审核:
七冶建设有限责任公司
贵安新区百马路6 标段目经理部
2013 年10 月15 日
雨、污排水管道闭水试验实施方案
一、工程概况:
1、编制依据
《给水排水管道工程施工及验收规范》GB50268—2008
《贵安新区百马路道路工程排水工程》施工图
2、排水工程
(l )、雨水管平面定位距道路中心线15.5 米,污水管平面定位距道路中心线20 米,最小埋深2 米,管道材质为高密度聚乙烯双壁波纹管(HDPE 管)、Ⅱ级钢筋混凝土管。
(2)、当管径DN600 及以上雨水管道采用Ⅱ级钢筋混凝土管,采用钢丝网水泥砂浆抹带接口;管径DN600 及以下雨水管道采用SN8级HDPE 双壁波纹管,采用承插式弹性密封橡胶圈接口,管道基础采用砂砾基础,厚度200mm; 雨水口耳管采用
DN300 的SN4级HDPE 双壁波纹管,采用承插式弹性密封橡胶圈接口,雨水口耳管外壁满包C15、厚200mm 的混凝土保护层;污水管均采用SN8 级HDPE 双壁波纹管,采用承插式弹性密封橡胶圈接口。
雨水口采用偏沟式双箅雨水口。
雨水检查井有:钢筋混凝土现浇圆形检查井、钢筋混凝土现浇扇形检查井, 管道基础为C15 砼基础。
(3)、雨、污排水管道工程量:本工程闭水试验为雨、污排水管道及检查井闭水试验,施工工程量统计如下:
排水工程主要材料表
、试验依据
1. 《给排水管道工程施工及验收规范》(GB50268-2008);
2. 《贵安新区百马路道路工程排水工程》施工图纸。
三、闭水试验实施准备按照市政施工工程规程要求,对于雨、污排水管道,施工完成后应做功能性无压闭水试验,以检测安装的管道及砌筑的检查井质量。
闭水试验应从上游往下游分段进行,先做污水管道闭水试验,后做雨水管道闭水试验,形成流水段实验,在管道上游实验完毕后,可往下游试验段充水,倒段试验以节约用水。
依据《给水排水管道工程施工及验收规范》GB50268-2008第9.1.9条:无压管道的闭水试验,条件允许时可一次试验不超过5 个连续井段。
在闭水试验实施前,施工现场应具备以下条件:
1、施工完的管道及检查井外观质量及“量测”检验均已合格;
2、管道两端的管堵(砖砌筑)应封堵严密、牢固,下游管堵设置放水管和阀门,管堵经核算可以承受相应压力;
3、现场的水源满足闭水试验的需要,不影响其它用水;
4、已选好排放水的位置,不得对周围环境造成影响。
5、试验前,用1:3 水泥防水砂浆将试验段首尾两井内的上游管口砌24cm 厚的砖堵头,并用l:2.5防水砂浆抹面,将管段封闭严密。
当堵头砌好后,养护3~4d 达到一定强度后,方可进行灌水试验。
灌水前,应先对管接口进行外观检查,如发现有裂缝,脱落等缺陷,以便及时进行修补,以防灌水时发生漏水而影响试验。
四、试验程序施工准备—→清理检查井底及内壁—→封堵管口(预留洞口)—→污水
管道
注水浸泡—→雨水管道注水浸泡—→检查外壁及预留洞口渗水情况—→补水测
量渗水量—→检查验收—→填写验收记录和抽水回填土方。
五、闭水试验的方法排水管道闭水试验,宜从上游往下游进行分段试验,上游段试验完毕,可往下游段倒水,以节约用水。
1、试验段划分;试验管段应按井距分隔,长度不应大于1km ,带井试验。
2、试验水头;试验水头应符合下列规定;
1)试验段上游设计水头不超过管顶内壁时,试验水头从试验段管顶内壁加2m 计。
2)试验段上游设计水头超过管顶内壁时,试验水头应以试验段上游设计水头加2m 计;
3)计算出的试验水头小于10m,但已超过上游检查井井口时,试验水头应以上游检查井井口高度为准;
3、试验步骤
1)首先将检查井内清理干净,以免充水后井内浮渣漂浮水面,影响测试精度;对管接口进行外观检查如抹带有裂缝、脱落等缺陷,及时进行修补,避免灌水时发生漏水而影响试验。
2)将水泥、膨胀剂和水以一定比例混合,将试验段首尾两井内的上游管口
砌24cm厚的砖堵头,并用砂浆抹面,将管段封闭严密。
当堵头砌好后,养护3 4d 到一定强度后,方可进行灌水试验。
如下图所示:
3)雨水管灌满水后,浸泡时间不小于24 小时,使管道充分浸透;向污水管
内灌水宜分三次进行:第一次灌水为设计水量的1/3;第二次灌水至设计水量的
2/3;第三次灌水至设计水量。
4)当试验水头达到规定水头时开始计时,观测管道的渗水量,直至观测结束
时,若发生渗漏严重的情况,应不断地向试验管段内补水,保持试验段水头恒定
以便更好地查找渗漏的地方并做标注。
渗水量的观测时间不得小于30 分钟。
5)水位观测
①闭水试验管道充水时的水位可用水位标尺测定。
②充水至设计水深进行渗水量测定时,应采用水位测针测定水位。
水位测针的读数精度应达1mm。
③充水至设计水深后至开始进行渗水量测定的间隔时间,应不少于24h。
④测读水位的初读数与第二次读数的间隔时间,应为30min。
⑤如第一天测定的渗水量超过允许标准,而以后的渗水量逐渐减少,可继续延长观测。
六、渗水量计算:
管道闭水试验时,应进行外观检查,不得有漏水现象,且符合下列规定时,
管道闭水试验为合格:
1、 实测渗水量小于或等于下表“无压管道闭水试验允许渗水量”
无压管道闭水试验允许渗水量
2、 管道内径大于表 9.3.5 规定时,实测渗水量应小于或等于按下式计算的 允许渗
水量;
q = 1.25√ D i
3、 化学建材管道的实测渗水量应小于或等于按下式计算的允许渗水量。
q =0.0046D i
式中 q ——允许渗水量 (m 3/24h ·km ) ;
D i ——管道内径 ( mm) 。
无压管道闭水试验允许渗水量
管材 管道内径 Di(mm)
4、实测渗水量应按下式计算:
q=W/(T · L)
式中q——实测渗水量[L/ (min·m)]
W——补水量( L )
T——实测渗水观测时间( min)
L ——试验管段的长度( m)
5、闭水试验及时做好试验记录,记录表格应符合表D.0.2的规定
表D.0.2管道闭水试验记录表
录[ L/( min km)]
监理单位:设计单位:
建设单位:记录员:
七、实施试验注意事项
1、闭水试验是对施工质量总检验的重要环节之一,必须引起足够的重视。
渗水量的合格与否与施工过程中每一工序都有一定关系。
2、在做闭水试验前需对每一座检查井、管道连接处砂浆全面检查和整修。
3、当试验完成且试验合格后,所堵管道口随即拆除打开,以免留下堵水隐患。
4、在试验过程中,如果遇到较大面积的渗水或漏水,应及时将管内存水抽出,进行处理,待处理强度达到要求时,再次灌水试验,直至合格为准。
