【CN209995245U】一种生物绿色制造烟熏食物的装置【专利】

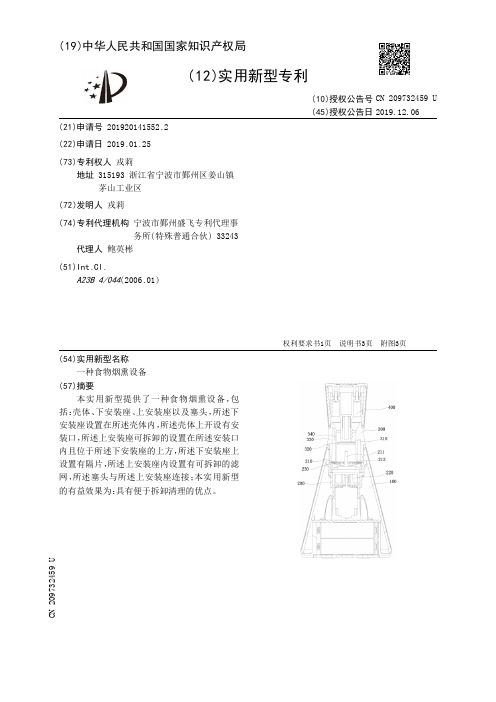

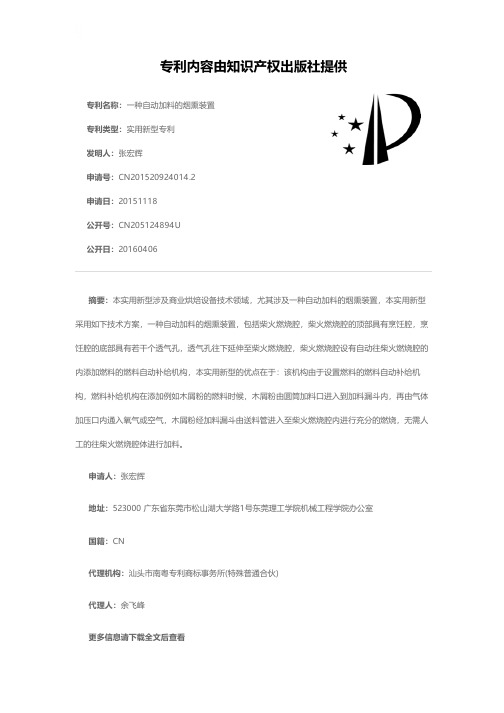

专利名称：一种自动加料的烟熏装置专利类型：实用新型专利
发明人：张宏辉
申请号：CN201520924014.2
申请日：20151118
公开号：CN205124894U
公开日：
20160406
专利内容由知识产权出版社提供
摘要：本实用新型涉及商业烘焙设备技术领域，尤其涉及一种自动加料的烟熏装置，本实用新型采用如下技术方案，一种自动加料的烟熏装置，包括柴火燃烧腔，柴火燃烧腔的顶部具有烹饪腔，烹饪腔的底部具有若干个透气孔，透气孔往下延伸至柴火燃烧腔，柴火燃烧腔设有自动往柴火燃烧腔的内添加燃料的燃料自动补给机构，本实用新型的优点在于：该机构由于设置燃料的燃料自动补给机构，燃料补给机构在添加例如木屑粉的燃料时候，木屑粉由圆筒加料口进入到加料漏斗内，再由气体加压口内通入氧气或空气，木屑粉经加料漏斗由送料管进入至柴火燃烧腔内进行充分的燃烧，无需人工的往柴火燃烧腔体进行加料。

申请人：张宏辉
地址：523000 广东省东莞市松山湖大学路1号东莞理工学院机械工程学院办公室
国籍：CN
代理机构：汕头市南粤专利商标事务所(特殊普通合伙)
代理人：余飞峰
更多信息请下载全文后查看。

专利名称：一种新型烟熏炉专利类型：实用新型专利
发明人：庄奕清
申请号：CN201822266339.2申请日：20181229
公开号：CN209983470U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型提供一种新型烟熏炉，包括驱动电机、控制柜、导管、控制面板、连接块、烟发生器、密封门、门把、机身，减速机通过连接架构与驱动电机机械连接，减速板嵌在减速机上端，连接块内部设有滤烟器，烟发生器右端与机身左侧底部相贴合，除烟机机械连接在烟熏内腔左下角，排烟管安设在烟熏内腔底部，吸烟口设有三个并均匀分列在排烟管上端，第一烟熏栏与第二烟熏栏均通过固定块紧固连接在烟熏内腔内，气流搅拌桨机械连接在搅拌杆表面，搅拌杆顶端与驱动电机机械连接，热交换器电连接在烟熏内腔顶端；该结构新颖合理，它采用搅拌机带动气流循环的形式，有利于烟熏的吸收，相对于传统烟熏炉来说，可以更全面的进行烟熏，烟熏效果好，时间短。

申请人：庄奕清
地址：362100 福建省泉州市惠安县螺城镇西苑路西苑巷1号207室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307037.7(22)申请日 2019.03.12(73)专利权人 铁岭县非凡电柱有限公司地址 112000 辽宁省铁岭市铁岭县镇西堡镇木厂村(72)发明人 纪连俊　(51)Int.Cl.B01D 46/00(2006.01)B01D 46/42(2006.01)(54)实用新型名称一种生物质燃烧烟气过滤装置(57)摘要本实用新型公开了一种生物质燃烧烟气过滤装置，包括支撑架和位于支撑架上的过滤箱，所述的过滤箱顶部连接设有进气管，所述的过滤箱底部设有排渣管，所述的排渣管上连接设有挡板，所述的过滤箱侧壁上设有抽屉和连接布袋除尘器的过渡管，所述的抽屉位于过渡管上方，所述的抽屉底部设有通气网格，所述的抽屉内铺设有铁屑。

本实用新型与现有技术相比的优点在于：本实用新型结构简单，可以很好的过滤吸附残留的油脂，从而降低烟气对布袋除尘器的损坏。

权利要求书1页 说明书2页 附图1页CN 209735155 U 2019.12.06C N 209735155U权　利　要　求　书1/1页CN 209735155 U1.一种生物质燃烧烟气过滤装置，包括支撑架（1）和位于支撑架（1）上的过滤箱（2），其特征在于：所述的过滤箱（2）顶部连接设有进气管（3），所述的过滤箱（2）底部设有排渣管（4），所述的排渣管（4）上连接设有挡板（5），所述的过滤箱（2）侧壁上设有抽屉（6）和连接布袋除尘器的过渡管（7），所述的抽屉（6）位于过渡管（7）上方，所述的抽屉（6）底部设有通气网格（8），所述的抽屉（6）内铺设有铁屑（9）。

2.根据权利要求1所述的一种生物质燃烧烟气过滤装置，其特征在于：所述的挡板（5）与排渣管（4）滑动插接，所述的挡板（5）上设有手槽（10）。

3.根据权利要求1所述的一种生物质燃烧烟气过滤装置，其特征在于：所述的抽屉（6）与过滤箱（2）的连接处设有密封垫片。
