计量泵原理[一类资料]

计量泵的基本工作原理一、概述计量泵是一种用于输送精确流量液体的设备，广泛应用于化工、石油、食品、制药等行业。

它能够实现高精度的流量控制，并具有稳定性好、可靠性高等优点。

本文将详细介绍计量泵的基本工作原理。

二、工作原理计量泵的工作原理基于容积变化的原理，通过泵腔的容积变化来实现流体的输送。

下面将分别介绍计量泵的两种常见类型：柱塞计量泵和齿轮计量泵。

1. 柱塞计量泵柱塞计量泵主要由泵体、柱塞、驱动机构和控制系统等组成。

其工作原理如下：（1）泵体内部有一个或多个容积可变的泵腔，泵腔的容积由柱塞的运动来改变。

（2）柱塞通过驱动机构（如电机）的转动来实现往复运动，从而改变泵腔的容积。

（3）泵腔容积增大时，吸入液体；泵腔容积减小时，排出液体。

通过控制柱塞的运动速度和行程，可以精确地控制流量。

2. 齿轮计量泵齿轮计量泵主要由泵体、齿轮、驱动机构和控制系统等组成。

其工作原理如下：（1）泵体内部有两个或多个相互啮合的齿轮，其中一个齿轮作为驱动轮，另一个齿轮作为从动轮。

（2）驱动轮通过驱动机构的转动来带动从动轮旋转，从而改变泵腔的容积。

（3）泵腔容积增大时，吸入液体；泵腔容积减小时，排出液体。

通过控制驱动轮的转速和齿轮的尺寸，可以实现精确的流量控制。

三、优点和应用计量泵具有以下优点：1. 高精度：计量泵能够实现高精度的流量控制，误差通常在1%以内。

2. 稳定性好：计量泵的工作稳定性高，不受输送介质的变化影响。

3. 可靠性高：计量泵采用机械结构，无需外部能源，可靠性较高。

4. 适应性强：计量泵适用于各种液体介质的输送，包括高粘度液体和腐蚀性液体。

计量泵广泛应用于以下领域：1. 化工行业：用于输送各种化工原料和产品。

2. 石油行业：用于油田注水、油品输送等。

3. 食品行业：用于食品添加剂的精确配料。

4. 制药行业：用于药品的输送和配料。

四、总结计量泵是一种能够实现高精度流量控制的设备，其工作原理基于容积变化的原理。

柱塞计量泵和齿轮计量泵是常见的两种类型，它们通过改变泵腔容积来实现流体的输送。

计量泵的基本工作原理引言概述：计量泵是一种用于精确计量流体的设备，广泛应用于化工、石油、食品等领域。

其基本工作原理是通过旋转或往复运动的柱塞或齿轮等部件，将流体吸入并排出，实现精确的流量控制。

本文将详细介绍计量泵的基本工作原理。

一、泵的吸入阶段1.1 泵的吸入阀打开：在泵的吸入阶段，泵的吸入阀打开，使得泵腔与吸入管道相连。

1.2 泵的运动产生负压：泵的柱塞或齿轮等部件在运动过程中，使得泵腔内产生负压，吸入流体。

1.3 流体进入泵腔：随着负压的产生，流体通过吸入阀进入泵腔，填满泵腔。

二、泵的排出阶段2.1 泵的吸入阀关闭：当泵腔内充满流体后，吸入阀关闭，防止流体倒流。

2.2 泵的排出阀打开：泵的排出阀打开，使得泵腔与排出管道相连。

2.3 流体被排出：泵的柱塞或齿轮等部件在运动过程中，将泵腔内的流体排出，实现流体的计量。

三、计量泵的流量控制3.1 调节泵的运动频率：通过调节泵的运动频率，可以控制单位时间内流体的排出量。

3.2 调节泵的排出阀开启时间：调节排出阀的开启时间，可以控制每次排出流体的量。

3.3 使用计量泵配备的控制系统：一些高级的计量泵配备了专门的控制系统，可以实现更精确的流量控制。

四、计量泵的精度和稳定性4.1 泵的结构设计：计量泵的结构设计直接影响其计量的精度和稳定性，一些高精度的计量泵采用精密的制造工艺和材料。

4.2 流体的性质：不同的流体对计量泵的精度和稳定性也有影响，一些特殊性质的流体可能需要特殊设计的计量泵。

4.3 环境因素：环境温度、压力等因素也会对计量泵的工作稳定性产生影响，需要在实际应用中进行考虑和调整。

五、计量泵的应用领域5.1 化工行业：计量泵在化工行业中广泛应用于精确计量各种化学品，保证生产工艺的稳定性。

5.2 石油行业：石油行业中的计量泵用于油品的计量和输送，确保油品的准确计量。

5.3 食品行业：食品行业中的计量泵用于食品添加剂、香精等的计量，保证产品的质量和安全。

计量泵的基本工作原理简介：计量泵是一种用于输送和计量液体的设备，广泛应用于化工、石油、医药等领域。

本文将详细介绍计量泵的基本工作原理，包括结构、工作原理和应用。

一、计量泵的结构计量泵通常由泵体、驱动装置、计量装置和控制系统组成。

1. 泵体：泵体是计量泵的主体部份，通常由进出口管道、泵腔和转子组成。

泵体材料普通选用耐腐蚀的金属或者合金，以适应不同的工作环境。

2. 驱动装置：驱动装置用于提供动力，常见的驱动方式有电动机、气动马达等。

驱动装置通过传动装置将动力传递给泵体，驱动泵体进行工作。

3. 计量装置：计量装置用于测量和控制液体的流量，常见的计量装置有齿轮计量装置、柱塞计量装置等。

计量装置能够准确地计量液体的流量，并根据需要进行调节。

4. 控制系统：控制系统用于监测和控制计量泵的工作状态，常见的控制方式有手动控制和自动控制。

控制系统能够实时监测泵的运行情况，并根据需要进行调整和控制。

二、计量泵的工作原理计量泵的工作原理基于泵体内部的容积变化来实现液体的输送和计量。

1. 进料阶段：当计量泵开始工作时，泵体内的转子开始旋转，泵腔内的容积逐渐增大。

此时，进口阀门打开，液体通过进口管道进入泵腔。

2. 排出阶段：随着转子的旋转，泵腔内的容积逐渐减小。

此时，进口阀门关闭，出口阀门打开，液体被推送到出口管道中。

3. 计量阶段：计量装置通过测量泵腔内的容积变化，准确计量液体的流量。

计量装置将测量结果传递给控制系统，控制系统根据设定的参数进行调节。

4. 循环重复：计量泵根据设定的工作参数，循环进行进料、排出和计量的过程，实现持续的液体输送和计量。

三、计量泵的应用计量泵广泛应用于各个行业，特殊是对液体计量要求较高的领域。

1. 化工行业：计量泵在化工行业中用于输送和计量各种化学液体，如酸、碱、溶剂等。

它能够准确计量液体的流量，确保生产过程的稳定性和质量。

2. 石油行业：计量泵在石油行业中用于输送和计量原油、石油产品等。

它能够适应高压、高温等恶劣的工作环境，并具有较高的计量精度。

计量泵的基本工作原理计量泵是一种常用于工业生产中的设备，用于精确地输送和计量液体或者气体。

它基于一系列的工作原理，包括容积式、离心式和蠕动式等。

下面将详细介绍计量泵的基本工作原理。

一、容积式计量泵的工作原理容积式计量泵通过改变容积来输送液体或者气体。

它通常由一个容积腔和一个活塞组成。

当活塞向后挪移时，容积腔内的体积增大，形成负压，液体或者气体通过进口进入容积腔。

当活塞向前挪移时，容积腔内的体积减小，形成正压，液体或者气体通过出口被排出。

通过控制活塞的运动，可以精确地控制液体或者气体的输送量。

二、离心式计量泵的工作原理离心式计量泵利用离心力将液体或者气体推送到出口。

它通常由一个旋转的叶轮和一个固定的壳体组成。

当泵的驱动装置启动时，叶轮开始旋转，液体或者气体被吸入并被离心力推到出口。

通过调整叶轮的转速和叶片的形状，可以控制液体或者气体的输送量。

三、蠕动式计量泵的工作原理蠕动式计量泵通过蠕动运动来输送液体或者气体。

它通常由一个蠕动泵头和一个输送管道组成。

蠕动泵头内部有一个或者多个压缩元件，当压缩元件收缩时，液体或者气体被吸入；当压缩元件松弛时，液体或者气体被推送到输送管道。

通过调整压缩元件的运动频率和幅度，可以控制液体或者气体的输送量。

四、其他类型计量泵的工作原理除了容积式、离心式和蠕动式计量泵，还有其他类型的计量泵，如电磁式计量泵、气动式计量泵等。

这些计量泵的工作原理各不相同，但都旨在实现精确的液体或者气体输送和计量。

总结：计量泵是一种用于精确输送和计量液体或者气体的设备。

它可以基于容积、离心、蠕动等原理来工作。

容积式计量泵通过改变容积来输送液体或者气体，离心式计量泵利用离心力推送液体或者气体，蠕动式计量泵通过蠕动运动来输送液体或者气体。

除此之外，还有其他类型的计量泵，如电磁式计量泵、气动式计量泵等。

不同类型的计量泵适合于不同的应用场景，但它们都具有精确计量的特点，广泛应用于工业生产中。

计量泵的基本工作原理计量泵是一种用于精确计量液体流量的设备，广泛应用于化工、石油、制药、食品等行业。

它通过一系列的机械和液压原理，实现对液体流量的精确控制和计量。

下面将详细介绍计量泵的基本工作原理。

一、计量泵的工作原理概述计量泵主要由泵体、传动机构、计量装置和控制系统组成。

其基本工作原理可以概括为：通过传动机构驱动泵体产生压力，从而将液体吸入泵体内，然后通过计量装置对液体进行精确计量，最后通过控制系统控制泵体的工作状态，实现对液体流量的精确控制。

二、泵体的工作原理泵体是计量泵的核心部件，其工作原理主要涉及泵腔的变化和阀门的开闭。

泵体内部通常分为吸入腔和排出腔两个部分，通过泵体的工作循环，实现对液体的吸入和排出。

1. 吸入过程：当泵体的柱塞或齿轮等工作元件运动时，泵腔内的体积会发生变化，从而产生负压，使液体被吸入泵体内。

2. 排出过程：当泵体的工作元件再次运动时，泵腔内的体积会变小，从而产生正压，将液体排出泵体。

三、传动机构的工作原理传动机构是计量泵的驱动部分，其主要作用是将电动机或其他动力源的动力传递给泵体，从而实现泵体的工作。

常见的传动机构包括电机、减速器和连杆机构等。

1. 电机：电机是传动机构的动力源，通过电能转化为机械能，驱动泵体的工作元件进行运动。

2. 减速器：减速器主要用于降低电机的转速，使其能够适应泵体的工作要求。

减速器可以通过齿轮、皮带等方式实现。

3. 连杆机构：连杆机构将电机的旋转运动转化为泵体工作元件的直线运动，使泵体能够产生正常的吸入和排出过程。

四、计量装置的工作原理计量装置是计量泵的关键部件，其主要作用是对液体进行精确计量。

常见的计量装置包括齿轮、柱塞和螺杆等。

1. 齿轮计量装置：齿轮计量装置通过两个或多个齿轮的啮合，将液体分割成等量的小份，然后通过计量腔进行计量。

齿轮计量装置适用于粘度较低的液体。

2. 柱塞计量装置：柱塞计量装置通过柱塞在计量腔内的往复运动，将液体分割成等量的小份，然后进行计量。

计量泵的基本工作原理计量泵是一种常用于工业生产中的流体输送设备，它能够精确地控制流体的流量和压力，并广泛应用于化工、石油、冶金、能源等领域。

计量泵的基本工作原理是通过机械或者电动装置驱动柱塞或者齿轮等工作部件，使流体在泵内形成压力差，从而实现流体的输送。

一、计量泵的结构组成计量泵主要由泵体、驱动装置、工作部件和控制系统等组成。

1. 泵体：泵体是计量泵的主要承载部件，通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和耐压性能。

泵体内部包含进、出口管道和流体腔室等结构，用于实现流体的进出和储存。

2. 驱动装置：驱动装置是计量泵的动力来源，常见的有机电、柴油机等。

驱动装置通过传动装置将动力传递给工作部件，驱动流体的输送。

3. 工作部件：工作部件是计量泵的核心组成部份，常见的有柱塞、齿轮等。

工作部件通过驱动装置的作用，产生压力差，将流体从低压区域输送到高压区域。

4. 控制系统：控制系统用于监测和调节计量泵的工作状态，通常包括传感器、控制器和执行机构等。

控制系统能够实时监测流体的流量、压力等参数，并根据设定值进行调节，以确保计量泵的稳定运行。

二、计量泵的工作原理计量泵的工作原理可以分为柱塞式和齿轮式两种。

1. 柱塞式计量泵工作原理柱塞式计量泵是通过柱塞在泵腔内往复运动来实现流体的输送。

其工作原理如下：（1）吸入阶段：当柱塞向后运动时，泵腔内形成负压，使进口阀门打开，流体被吸入泵腔。

（2）排出阶段：当柱塞向前运动时，泵腔内形成正压，使出口阀门打开，流体被排出泵腔。

通过不断地往复运动，柱塞式计量泵能够稳定地将流体输送到需要的位置。

2. 齿轮式计量泵工作原理齿轮式计量泵是通过齿轮的旋转来实现流体的输送。

其工作原理如下：（1）吸入阶段：当齿轮旋转时，泵腔内形成负压，使进口阀门打开，流体被吸入泵腔。

（2）排出阶段：当齿轮继续旋转时，泵腔内形成正压，使出口阀门打开，流体被排出泵腔。

通过齿轮的连续旋转，齿轮式计量泵能够稳定地将流体输送到需要的位置。

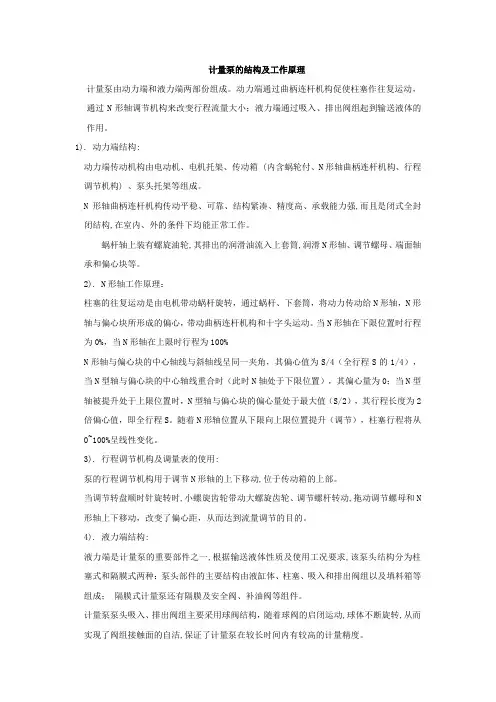

计量泵的结构及工作原理计量泵由动力端和液力端两部份组成。

动力端通过曲柄连杆机构促使柱塞作往复运动，通过N形轴调节机构来改变行程流量大小；液力端通过吸入、排出阀组起到输送液体的作用。

1). 动力端结构:动力端传动机构由电动机、电机托架、传动箱 (内含蜗轮付、N形轴曲柄连杆机构、行程调节机构) 、泵头托架等组成。

N形轴曲柄连杆机构传动平稳、可靠、结构紧凑、精度高、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。

蜗杆轴上装有螺旋油轮,其排出的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等。

2). N形轴工作原理：柱塞的往复运动是由电机带动蜗杆旋转，通过蜗杆、下套筒，将动力传动给N形轴，N形轴与偏心块所形成的偏心，带动曲柄连杆机构和十字头运动。

当N形轴在下限位置时行程为0%，当N形轴在上限时行程为100%N形轴与偏心块的中心轴线与斜轴线呈同一夹角，其偏心值为S/4（全行程S的1/4），当N型轴与偏心块的中心轴线重合时（此时N轴处于下限位置），其偏心量为0；当N型轴被提升处于上限位置时，N型轴与偏心块的偏心量处于最大值（S/2），其行程长度为2倍偏心值，即全行程S。

随着N形轴位置从下限向上限位置提升（调节），柱塞行程将从0~100%呈线性变化。

3). 行程调节机构及调量表的使用:泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。

当调节转盘顺时针旋转时,小螺旋齿轮带动大螺旋齿轮、调节螺杆转动,拖动调节螺母和N 形轴上下移动，改变了偏心距，从而达到流量调节的目的。

4). 液力端结构:液力端是计量泵的重要部件之一,根据输送液体性质及使用工况要求,该泵头结构分为柱塞式和隔膜式两种：泵头部件的主要结构由液缸体、柱塞、吸入和排出阀组以及填料箱等组成；隔膜式计量泵还有隔膜及安全阀、补油阀等组件。

计量泵泵头吸入、排出阀组主要采用球阀结构，随着球阀的启闭运动,球体不断旋转,从而实现了阀组接触面的自洁,保证了计量泵在较长时间内有较高的计量精度。

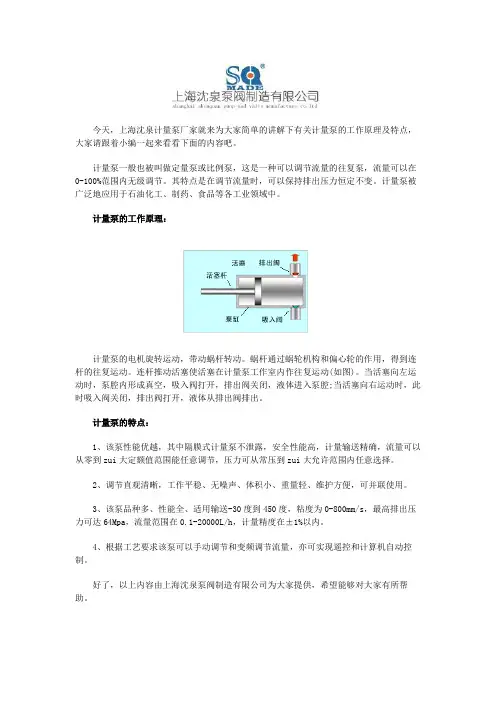

今天，上海沈泉计量泵厂家就来为大家简单的讲解下有关计量泵的工作原理及特点，大家请跟着小编一起来看看下面的内容吧。

计量泵一般也被叫做定量泵或比例泵，这是一种可以调节流量的往复泵，流量可以在0-100%范围内无级调节。

其特点是在调节流量时，可以保持排出压力恒定不变。

计量泵被广泛地应用于石油化工、制药、食品等各工业领域中。

计量泵的工作原理：
计量泵的电机旋转运动，带动蜗杆转动。

蜗杆通过蜗轮机构和偏心轮的作用，得到连杆的往复运动。

连杆推动活塞使活塞在计量泵工作室内作往复运动(如图)。

当活塞向左运动时，泵腔内形成真空，吸入阀打开，排出阀关闭，液体进入泵腔;当活塞向右运动时，此时吸入阀关闭，排出阀打开，液体从排出阀排出。

计量泵的特点：
1、该泵性能优越，其中隔膜式计量泵不泄露，安全性能高，计量输送精确，流量可以从零到zui大定额值范围能任意调节，压力可从常压到zui大允许范围内任意选择。

2、调节直观清晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。

3、该泵品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达64Mpa，流量范围在0.1-20000L/h，计量精度在±1%以内。

4、根据工艺要求该泵可以手动调节和变频调节流量，亦可实现遥控和计算机自动控制。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

计量泵的工作原理
计量泵是一种用于输送粘稠液体或浆料的泵类设备，其工作原理基于容积变化来实现液体的输送。

计量泵通常由一个或多个泵腔、进、出口阀门和驱动装置组成。

在泵腔内部，有一个可变容积的腔体，泵腔会根据运行时需求的变化进行容积的周期性变化。

泵腔通常是由一个带有柱塞或螺杆结构的活塞组成。

当驱动装置开始运转时，泵腔会与进口相连，然后通过进口阀门将液体吸入泵腔内。

随着驱动装置继续运转，泵腔的体积会逐渐减小，这会导致泵腔内的液体被迫向出口方向推进。

出口阀门会打开以允许液体流出泵腔。

当泵腔容积达到最小值时，泵腔内的液体已经完全被推送至出口，此时进口阀门关闭，泵腔开始扩大容积，准备下一次的进料。

通过不断循环上述步骤，计量泵可以持续地将液体从进口输送至出口，并保持一定的流量和压力。

计量泵的工作原理可分为不同类型，包括柱塞泵和螺杆泵等。

不同类型的计量泵适用于不同的工况和液体特性，但基本的工作原理是相似的。

通过控制驱动装置的运行速度和进出口阀门的开闭状态，可以调节计量泵的输出流量和压力。

计量泵的基本工作原理计量泵是一种用于输送流体的设备，主要用于对液体或者气体进行精确的计量和输送。

它广泛应用于化工、石油、制药、食品加工等行业。

计量泵的基本工作原理是通过柱塞、齿轮或者螺杆等工作元件的运动，将流体从进口处吸入并压缩后排出。

1. 柱塞计量泵的工作原理：柱塞计量泵是一种常用的计量泵类型。

它由一个或者多个柱塞和柱塞杆组成。

当柱塞向后挪移时，泵腔内的压力降低，液体通过进口处进入泵腔。

当柱塞向前挪移时，泵腔内的压力增加，液体被压缩并通过出口处排出。

柱塞的运动可以由机电、气动装置或者手动操作实现。

2. 齿轮计量泵的工作原理：齿轮计量泵是另一种常见的计量泵类型。

它由两个或者多个齿轮组成，其中一个齿轮为驱动齿轮，另一个为从动齿轮。

当驱动齿轮旋转时，从动齿轮也会尾随旋转。

液体通过进口处进入齿轮间隙，随着齿轮的旋转，液体被推入齿轮间隙的较小体积中，然后通过出口处排出。

齿轮计量泵的流量可以通过控制齿轮的旋转速度和齿轮间隙的大小来调节。

3. 螺杆计量泵的工作原理：螺杆计量泵是一种适合于高粘度液体的计量泵类型。

它由一个主螺杆和一个从动螺杆组成。

当主螺杆旋转时，从动螺杆也会尾随旋转。

液体通过进口处进入螺杆间隙，随着螺杆的旋转，液体被推入螺杆间隙的较小体积中，然后通过出口处排出。

螺杆计量泵的流量可以通过控制螺杆的旋转速度和螺杆间隙的大小来调节。

总结：计量泵的基本工作原理是通过工作元件的运动将流体从进口处吸入并压缩后排出。

柱塞、齿轮和螺杆是常见的计量泵工作元件。

柱塞计量泵通过柱塞的挪移实现流体的吸入和排出；齿轮计量泵通过齿轮的旋转将流体推入齿轮间隙的较小体积中；螺杆计量泵通过螺杆的旋转将流体推入螺杆间隙的较小体积中。

不同类型的计量泵适合于不同的流体和工艺要求，可以通过调节工作元件的运动和控制参数来实现流量的调节和精确计量。

计量泵的基本工作原理计量泵是一种用于输送流体的机械设备，其主要功能是准确地控制流体的流量和压力。

计量泵通常由泵体、驱动装置、控制系统和计量仪表等组成。

下面将详细介绍计量泵的基本工作原理。

一、泵体结构和工作原理泵体是计量泵的主要部件，通常由进、出口管道、泵腔和阀门等组成。

泵腔内部通常有一个或多个活塞或齿轮，用于产生压力并推动流体的流动。

计量泵的工作原理基于泵体内部的活塞或齿轮运动。

当泵体的驱动装置启动时，活塞或齿轮开始运动，产生压力。

泵体的出口阀门打开，流体被推送出泵体，流经管道输送到目标位置。

二、驱动装置驱动装置是计量泵的核心部件，通常由电机或发动机等驱动泵体内部的活塞或齿轮运动。

驱动装置的运转速度和功率直接影响到计量泵的工作效率和输送能力。

根据具体的应用需求，驱动装置可以采用不同的类型和规格。

三、控制系统控制系统是计量泵的重要组成部分，用于控制泵体的工作状态和流体的流量。

常见的控制系统包括手动控制、自动控制和远程监控等。

手动控制方式需要人工操作来控制泵体的启停和流量调节；自动控制方式则根据预设的参数和传感器的反馈信号来实现泵体的自动控制；远程监控方式则可以通过互联网或无线通信技术实现对计量泵的远程监控和控制。

四、计量仪表计量仪表是计量泵中用于测量流体流量和压力的设备，常见的计量仪表有流量计、压力计和温度计等。

通过计量仪表可以实时监测和记录流体的流量和压力数据，以便进行后续的数据分析和处理。

五、应用领域计量泵广泛应用于化工、石油、制药、食品加工、环保等行业，主要用于输送各种液体和气体。

例如，在化工行业中，计量泵可以用于输送各种化学原料和溶剂；在石油行业中，计量泵可以用于输送原油和炼油产品；在食品加工行业中，计量泵可以用于输送食品原料和成品等。

六、优点和注意事项计量泵具有以下优点：1. 准确控制流体流量和压力，可实现精确的计量和调节。

2. 结构简单，维护方便，使用寿命长。

3. 适用于各种流体和介质，具有较好的适应性。

计量泵的基本工作原理计量泵是一种用于输送流体的设备，其基本工作原理是通过旋转或者往复运动的运动部件产生压力，将流体从低压区域输送到高压区域。

一、工作原理计量泵通常由驱动装置、泵体、运动部件和控制系统组成。

驱动装置可以是电动机、气动机械或者其他形式的能源，用于提供动力。

泵体是容纳流体的部份，通常由金属或者塑料制成。

运动部件可以是旋转式或者往复式，用于产生压力并推动流体。

控制系统用于控制泵的运行和监测泵的状态。

二、旋转式计量泵旋转式计量泵通过旋转运动产生压力，将流体推送出去。

常见的旋转式计量泵包括齿轮泵、螺杆泵和离心泵。

1. 齿轮泵：齿轮泵由两个或者多个齿轮组成，它们通过啮合运动将流体从吸入口输送到排出口。

当齿轮转动时，流体被吸入泵腔，然后被推送到排出口。

齿轮泵适合于输送低粘度的液体，如水、燃油等。

2. 螺杆泵：螺杆泵由一个或者多个螺杆和泵腔组成。

当螺杆旋转时，流体被吸入泵腔，然后被推送到排出口。

螺杆泵适合于输送高粘度的液体，如糊状物、胶体等。

3. 离心泵：离心泵通过离心力将流体推送出去。

它由一个旋转的叶轮和泵体组成。

当叶轮旋转时，流体被吸入泵腔，然后被推送到排出口。

离心泵适合于输送各种液体，如水、化学品等。

三、往复式计量泵往复式计量泵通过往复运动产生压力，将流体推送出去。

常见的往复式计量泵包括柱塞泵和活塞泵。

1. 柱塞泵：柱塞泵由一个或者多个柱塞和泵腔组成。

当柱塞往复运动时，流体被吸入泵腔，然后被推送到排出口。

柱塞泵适合于输送高压、高粘度的液体，如油漆、涂料等。

2. 活塞泵：活塞泵由一个或者多个活塞和泵腔组成。

当活塞往复运动时，流体被吸入泵腔，然后被推送到排出口。

活塞泵适合于输送高压、高流量的液体，如水、污水等。

四、控制系统计量泵的控制系统用于控制泵的运行和监测泵的状态。

常见的控制系统包括压力控制系统、流量控制系统和温度控制系统。

压力控制系统可以根据设定的压力值控制泵的启停和运行速度。

流量控制系统可以根据设定的流量值控制泵的启停和运行速度。

计量泵工作原理
计量泵是一种用来精确计量和输送液体的设备，其工作原理主要包括泵体、驱
动装置、计量装置和控制系统四个部分。

首先，泵体是计量泵的主体，通常由进出口阀、泵壳、转子和定子等部件组成。

当泵体内部形成一定的容积后，进口阀关闭，出口阀打开，液体被吸入泵体内。

随着泵体内部容积的变化，液体被挤压出泵体，完成一次计量输送过程。

其次，驱动装置是计量泵的动力来源，通常采用电机、气动马达或液压马达等。

驱动装置通过传动装置将动力传递给泵体，驱动泵体进行工作。

再次，计量装置是计量泵的关键部件，用于精确计量液体的输送量。

计量装置
通常包括计量腔、计量螺杆和计量腔内的密封装置。

当泵体进行工作时，计量螺杆在计量腔内旋转，使得液体被连续地吸入和排出，完成精确的计量输送过程。

最后，控制系统是计量泵的智能部分，用于监控和调节泵体的工作状态。

控制
系统通常包括液晶显示屏、控制面板、传感器和执行器等部件，通过这些部件可以实现对泵体的启动、停止、速度调节和故障诊断等功能。

总的来说，计量泵通过泵体、驱动装置、计量装置和控制系统四个部分的协同
作用，实现了对液体的精确计量和输送。

它具有计量精度高、输送稳定、操作方便等优点，在化工、医药、食品等领域得到了广泛的应用。

计量泵的作用原理
计量泵是一种用于精确计量液体流量的设备，通常用于工业生产和实验室应用。

主要原理是利用泵的运动来控制和计量流体体积。

以下是计量泵的工作原理：
1. 进料：液体通过进料管道进入计量泵。

2. 压力与容积：计量泵通过压力来驱动并控制液体的流动。

泵的容积通常是固定的，用于准确计量液体的体积。

3. 运动：计量泵的运动可以是旋转或往复式的。

旋转式计量泵通过旋转马达或齿轮来推动液体流动。

往复式计量泵则是通过活塞在气压或机械力的作用下来驱动液体流动。

4. 出料：泵通过出料管道将精确的液体体积推送出来，可以通过控制阀门或者活塞的运动来实现准确的流量控制。

通过控制泵的运动速度、泵腔的容积以及开关控制，计量泵可以实现高精度的流量计量。

它们广泛应用于各种需要准确计量液体的场合，例如医药制造、化学工业、石油工业等。

计量泵的基本工作原理计量泵是一种用于输送精确流量的设备，广泛应用于化工、石油、食品、制药等行业。

它通过一系列的工作原理来实现准确的流量控制和输送。

1. 工作原理之容积变化法计量泵的容积变化法是指通过改变泵腔的容积来实现流量控制。

常见的容积变化法有柱塞泵和齿轮泵。

柱塞泵是一种通过柱塞在泵腔内上下运动来改变容积的泵。

当柱塞向上运动时，泵腔内的容积减小，压力增加，液体被推出泵腔；当柱塞向下运动时，泵腔内的容积增大，压力降低，液体被吸入泵腔。

通过控制柱塞的运动速度和行程，可以实现精确的流量控制。

齿轮泵是一种通过齿轮的转动来改变容积的泵。

齿轮泵由一个驱动齿轮和一个被驱动齿轮组成，两个齿轮之间形成一定的容积。

当齿轮转动时，容积随之改变，从而实现液体的输送。

通过控制齿轮的转速和齿轮的尺寸，可以实现精确的流量控制。

2. 工作原理之压力差法计量泵的压力差法是指通过控制泵入口和出口之间的压力差来实现流量控制。

常见的压力差法有螺杆泵和离心泵。

螺杆泵是一种通过螺杆的旋转来产生压力差的泵。

螺杆泵由一个主螺杆和一个从螺杆组成，两个螺杆之间形成一定的容积。

当螺杆旋转时，容积随之改变，从而产生压力差，推动液体流动。

通过控制螺杆的转速和螺杆的尺寸，可以实现精确的流量控制。

离心泵是一种通过离心力来产生压力差的泵。

离心泵通过转子的旋转来产生离心力，将液体从入口吸入泵内，然后通过离心力将液体推出泵腔。

通过控制转子的转速和泵的设计参数，可以实现精确的流量控制。

3. 工作原理之电磁驱动法计量泵的电磁驱动法是指通过电磁力来驱动泵的工作。

电磁驱动泵通常由一个电磁驱动器和一个泵头组成。

电磁驱动器通过电磁力将驱动力传递给泵头，从而实现泵的工作。

电磁驱动泵的流量可以通过控制电磁驱动器的电流或电压来实现精确的控制。

4. 工作原理之气动驱动法计量泵的气动驱动法是指通过气动力来驱动泵的工作。

气动驱动泵通常由一个气动驱动器和一个泵头组成。

气动驱动器通过气动力将驱动力传递给泵头，从而实现泵的工作。

计量泵众所周知，计量泵主要由动力驱动、流体输送和调节控制三部分组成。

动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动：隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。

精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。

2.1、柱塞式计量泵主要有普通有阀泵和无阀泵两种。

柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。

针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。

因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。

2.2、隔膜式计量泵顾名思义，隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。

由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。

高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。

在隔膜式计量泵家族成员里，液力驱动式隔膜泵由于采用了液压油均匀地驱动隔膜，克服了机械直接驱动方式下泵隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。

为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障，有的计量泵配备了隔膜破损传感器，实现隔膜破裂时自动连锁保护；具有双隔膜结构泵头的计量进一步提高了其安全性，适合对安全保护特别敏感的应用场合。

作为隔膜式计量泵的一种，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。

计量泵的原理
计量泵是一种用于输送精确流量液体或气体的设备，其原理是通过精确的体积控制来实现流体的精确计量和输送。

计量泵通常应用于化工、制药、食品加工等领域，对于需要精确控制流量的工艺来说，计量泵是不可或缺的设备之一。

计量泵的工作原理主要包括泵体、执行机构和控制系统三部分。

泵体是计量泵的主体部分，通常由进出口阀、泵腔和活塞组成。

泵体内的活塞在执行机构的驱动下做往复运动，从而改变泵腔的容积，实现液体的吸入和排出。

执行机构通常采用电机、气动马达或液压马达，通过控制执行机构的运动，可以实现泵体的工作。

控制系统则是对执行机构进行精确控制的关键，通常采用PLC、变频器等设备，通过对执行机构的控制来实现流量的精确计量。

在计量泵的工作过程中，液体或气体首先通过进口阀进入泵腔，随后泵体内的活塞做往复运动，改变泵腔的容积，从而将液体或气体推出泵体。

通过对执行机构的精确控制，可以实现精确的流量计量，满足不同工艺对流量精度的要求。

计量泵的原理是基于容积计量的，通过对泵腔容积的精确控制来实现流量的精确计量。

在工业生产中，对于需要精确控制流量的工艺来说，计量泵是一种非常重要的设备。

它可以实现对液体或气体流量的精确控制，确保生产过程稳定可靠，提高生产效率，降低生产成本。

总的来说，计量泵是一种通过精确的体积控制来实现流体的精确计量和输送的设备。

其工作原理是基于泵体、执行机构和控制系统的协同作用，通过对泵腔容积的精确控制来实现流量的精确计量。

在工业生产中，计量泵在化工、制药、食品加工等领域有着广泛的应用，对于需要精确控制流量的工艺来说，计量泵是一种不可或缺的设备。

计量泵的基本工作原理计量泵是一种用于输送液体的设备，其工作原理是通过旋转机械部件来产生压力，将液体从低压区域输送到高压区域。

计量泵通常由泵体、驱动装置和控制系统组成。

一、泵体结构和工作原理计量泵的泵体通常由一个或多个腔室组成，腔室之间通过阀门或旋转机械部件进行连接。

泵体内部有一个或多个活塞或齿轮，通过转动或往复运动来改变腔室的体积，从而实现液体的吸入和排出。

1. 活塞计量泵活塞计量泵是一种通过活塞的往复运动来产生压力的泵。

当活塞向后移动时，泵腔的体积增大，形成负压，液体通过进口阀门进入泵腔；当活塞向前移动时，泵腔的体积减小，形成正压，液体通过出口阀门排出。

2. 齿轮计量泵齿轮计量泵是一种通过齿轮的旋转运动来产生压力的泵。

齿轮计量泵通常由一个驱动齿轮和一个从动齿轮组成，两个齿轮之间的间隙形成腔室。

当驱动齿轮旋转时，从动齿轮跟随旋转，液体通过进口阀门进入腔室，然后被齿轮的运动推出。

二、驱动装置计量泵的驱动装置通常由电动机、液压马达或气动马达等组成。

驱动装置通过提供动力，将能量传递给泵体内的机械部件，使其产生运动。

驱动装置的选择取决于泵的工作条件和要求。

三、控制系统计量泵的控制系统用于监测和控制泵的工作状态，以确保泵的稳定运行和精确计量。

控制系统通常包括传感器、控制器和执行器。

1. 传感器传感器用于监测泵的工作参数，如压力、流量、温度等。

传感器将监测到的数据传输给控制器，以便进行实时监控和调节。

2. 控制器控制器接收传感器的数据，并根据预设的参数进行计算和判断，控制泵的工作状态。

控制器可以实现自动控制、调节和报警功能，保证泵的安全运行。

3. 执行器执行器根据控制器的指令，控制泵体内的阀门或机械部件的运动。

执行器可以通过电磁阀、液压阀或气动阀等方式实现。

四、应用领域计量泵广泛应用于化工、石油、制药、食品、冶金等行业，用于输送各种液体，如化学品、石油产品、食品添加剂等。

计量泵的精确计量和稳定性能使其成为许多工业生产过程中不可或缺的设备。

计量泵原理
计量泵是一种用于精确测量和输送液体的装置。

它的原理
基于容积的变化，通过改变泵腔的容积来吸入和排出液体。

计量泵通常由一个密封泵腔和一个移动的容积元件组成，
例如柱塞性容器或螺杆。

当容积元件移动时，泵腔的容积
会随之变化，从而改变吸入和排出液体的流量。

计量泵的工作流程通常分为吸入、排出、密封和控制四个
阶段。

1. 吸入阶段：容积元件向后移动，泵腔容积增大，形成负压，液体从进口处进入泵腔。

2. 排出阶段：容积元件向前移动，泵腔容积减小，形成正压，液体被排出到出口处。

3. 密封阶段：容积元件移动到位后，泵腔与进出口被密封，防止液体回流。

4. 控制阶段：通过控制容积元件的移动速度和位置，可以
精确地控制液体的流量和输送精度。

计量泵的工作原理使其适用于需要精确输送液体的场合，例如化学实验室、生物科技、医疗设备和工业生产中的液体配方等。

计量泵的基本工作原理引言概述：计量泵是一种常见的工业设备，用于精确地输送液体或气体。

它的工作原理基于一系列精确的控制和测量技术，确保液体或气体以准确的速率和体积被输送。

本文将详细介绍计量泵的基本工作原理。

一、泵的类型和工作原理1.1 体积泵- 体积泵是一种通过改变容积来输送液体或气体的泵。

- 体积泵通常采用柱塞、活塞或螺杆等机构来改变容积。

- 当泵的容积增大时，液体或气体被吸入；当泵的容积减小时，液体或气体被排出。

1.2 速度泵- 速度泵是一种通过改变流体速度来输送液体或气体的泵。

- 速度泵通常采用离心力或动力来提高流体速度。

- 流体通过速度泵时，它的速度增加，压力降低，从而实现输送。

1.3 组合泵- 组合泵是一种同时使用体积泵和速度泵的泵。

- 组合泵的工作原理基于体积泵和速度泵的相互作用。

- 体积泵负责吸入和排出，速度泵负责提供流体的速度。

二、计量泵的工作原理2.1 流量控制- 计量泵通过控制流体的流量来实现精确的输送。

- 流量控制可以通过调整泵的转速、阀门的开合程度或改变泵的容积来实现。

- 通过精确的流量控制，计量泵可以确保液体或气体以特定的速率被输送。

2.2 压力控制- 计量泵通过控制流体的压力来确保输送的准确性。

- 压力控制可以通过调整泵的转速、阀门的开合程度或改变泵的容积来实现。

- 通过精确的压力控制，计量泵可以确保液体或气体以特定的压力被输送。

2.3 测量和监控- 计量泵通常配备有测量和监控设备，用于实时监测和记录流体的流量、压力和其他参数。

- 这些测量和监控设备可以提供准确的数据，帮助操作人员调整泵的工作参数，以确保精确的输送。

- 测量和监控设备还可以用于故障诊断和维护，提高泵的可靠性和效率。

三、计量泵的应用领域3.1 化工工业- 计量泵在化工工业中广泛应用，用于输送各种化学品和溶剂。

- 由于化学品通常需要精确的控制和测量，计量泵可以提供高度可靠和精确的输送。

3.2 石油和天然气工业- 计量泵在石油和天然气工业中用于输送原油、天然气和其他石油产品。
