框架梁钢筋要求

框架柱得配筋与尺寸要求:【建筑抗震规范】6、3【混凝土结构设计规范】１1、4【高规】6、4(1):柱纵向受力钢筋得最小总配筋率应按表6、3、７-１采用,同时每一侧配筋率不应小于0、２%；对于建造在Ⅳ类场地且较高得高层建筑,最小总配筋率应增加０、１%。

(2):表6、3、7-1 柱截面纵向钢筋得最小总配筋率(百分率)注:①表中括号内数值用于框架结构得柱。

②钢筋强度标准值为４０0MPａ时,表中数值应增加0、05;钢筋强度标准值小于40０ＭＰa时,表中数值应增加０、１。

③混凝土强度等级高于C6０时,上述数值应相应增加０、1。

(3)：柱总配筋率不应大于5%。

(4）:矩形柱截面宽度与高度，四级或不超过2层时不宜小于３0０ｍm,一、二、三级且超过２层时不宜小于400mm；圆柱得直径四级或不超过2层时不宜小于350ｍm，一、二、三级且超过2层时不宜小于４50ｍm。

(５):剪跨比宜大于２(不形成短柱);三级轴压比限值为0、８5，二级为０、75;长短边之比不宜大于３;一级框架短柱得每侧纵向钢筋配筋率不宜大于1、2％。

(6）纵筋配置原则:①满足最小(大)配筋率要求②柱纵筋间距不大于２00，净间距不小于5０。

一般取15０－20０。

（大于６0０得柱子,一侧至少配5根钢筋才能满足间距要求,先在pkpm中改瞧配筋就是否满足,再在施工图中进行手改。

)③上下层纵筋得钢筋直径等级差不超过2级。

(柱子,墙等竖向钢筋采用电渣压力焊直径等级差不超过7mｍ,钢筋焊接及验收规程20１2)（7)箍筋配置原则:①柱箍筋加密区得箍筋肢距:一级不宜大于200ｍm，二、三级不宜大于25０ｍm,四级不宜大于30０mm。

②柱箍筋加密范围:1)柱端,取截面高度(圆柱直径)、柱净高得１/6、与500ｍm得最大值。

２)底层柱得下端不小于柱净高得1/3。

３）刚性地面上下各5００mm。

4）剪跨比不大于2得柱（短柱）以及因为设置填充墙等形成得柱净高与柱截面高度比不大于4得柱、框支柱、一级与二级框架得角柱,取全高。

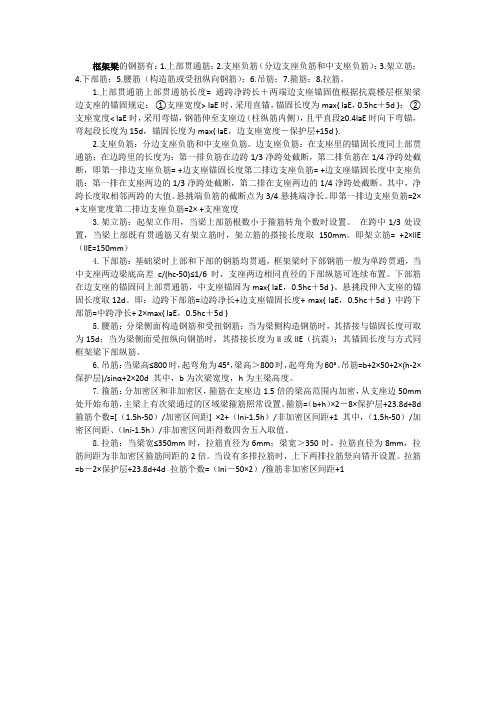

框架梁的钢筋有：1.上部贯通筋；2.支座负筋（分边支座负筋和中支座负筋）；3.架立筋；4.下部筋；5.腰筋（构造筋或受扭纵向钢筋）；6.吊筋；7.箍筋；8.拉筋。

1.上部贯通筋上部贯通筋长度= 通跨净跨长＋两端边支座锚固值根据抗震楼层框架梁边支座的锚固规定：①支座宽度> laE时，采用直锚，锚固长度为max{ laE，0.5hc＋5d }；②支座宽度< laE时，采用弯锚，钢筋伸至支座边（柱纵筋内侧），且平直段≥0.4laE时向下弯锚，弯起段长度为15d，锚固长度为max{ laE，边支座宽度－保护层+15d }.2.支座负筋：分边支座负筋和中支座负筋。

边支座负筋：在支座里的锚固长度同上部贯通筋；在边跨里的长度为：第一排负筋在边跨1/3净跨处截断，第二排负筋在1/4净跨处截断，即第一排边支座负筋= +边支座锚固长度第二排边支座负筋= +边支座锚固长度中支座负筋：第一排在支座两边的1/3净跨处截断，第二排在支座两边的1/4净跨处截断。

其中，净跨长度取相邻两跨的大值。

悬挑端负筋的截断点为3/4悬挑端净长。

即第一排边支座负筋=2× +支座宽度第二排边支座负筋=2× +支座宽度3.架立筋：起架立作用，当梁上部筋根数小于箍筋转角个数时设置。

在跨中1/3处设置，当梁上部既有贯通筋又有架立筋时，架立筋的搭接长度取150mm。

即架立筋= +2×llE （llE=150mm）4.下部筋：基础梁时上部和下部的钢筋均贯通，框架梁时下部钢筋一般为单跨贯通，当中支座两边梁底高差c/(hc-50)≤1/6时，支座两边相同直径的下部纵筋可连续布置。

下部筋在边支座的锚固同上部贯通筋，中支座锚固为max{ laE，0.5hc＋5d }。

悬挑段伸入支座的锚固长度取12d。

即：边跨下部筋=边跨净长+边支座锚固长度+ max{ laE，0.5hc＋5d } 中跨下部筋=中跨净长+ 2×max{ laE，0.5hc＋5d }5.腰筋：分梁侧面构造钢筋和受扭钢筋：当为梁侧构造钢筋时，其搭接与锚固长度可取为15d；当为梁侧面受扭纵向钢筋时，其搭接长度为ll或llE（抗震）；其锚固长度与方式同框架梁下部纵筋。

框架结构钢筋接头的连接和要求框架结构钢筋接头的连接和要求目前，建筑物抗震性能得到社会的普遍认识和重视，而钢筋工程的接头质量直接影响到结构构件传力及抗震性能，虽然混凝土结构工程施工质量验收规范中对钢筋接头的位置作了一些定性描述，但对于墙、梁、柱、板等具体构件中，往往由于施工方片面强调节约钢材或钢筋加工下料、安装过程中对连接部位认识不足，导致钢筋验收时对接头部位争议仍较多，现结合相关图集，进行一些简单分析，在钢筋工程制作及安装过程中应注意控制，避免造成损失。

一、钢筋接头设置的基本规定1、钢筋的接头宜设置在受力较小处。

2、同一纵向受力钢筋不宜设置两个和两个以上接头。

3、接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

4、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区，当无法避开时，对等强度高质量机械连接接头，不应大于50%。

5、钢筋的接头宜设置在规定的连接区，非连接区不应设置接头，如果实在避不开非连接区，需要结构设计师同意并对此做出变更。

6、同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计和规范的要求。

二、主要构件钢筋接头的连接区与非连接区及设置要求（一）柱钢筋接头1、柱根部（基础顶面、嵌固面）以上和梁底面以下≥500mm 且≥H n/6（H n/3）和≥h c区域为非连接区，且属于柱端箍筋加密区，此范围内不应设置柱钢筋接头，施工中应注意避开。

2、柱纵向钢筋应贯穿中间层节点。

不应在中间各层节点内截断，接头应设在节点区以外。

（二）墙板钢筋接头1、h为楼板、暗梁或边框梁高度的较大值，剪力墙竖向钢筋应连续通过h高度范围。

2、端柱竖向钢筋连接和锚固要求与框架柱相同。

矩形截面独立墙肢，当截面高度不大于截面厚度4倍时，其竖向钢筋连接和锚固要求与框架柱相同或按设计要求设置。

（三）梁接头的设置要求1、当有抗震要求时，应采用等强度高质量的机械连接接头。

2、梁下部纵筋贯穿中间支座时，可在梁端Ln/4范围内连接，在此范围内连接钢筋面积百分率不应大于50%，相邻钢筋连接头应在支座左右错开设置。

梁配筋框架梁的有关规定抗震结构截面要求纵向钢筋计算要求目的：通过“强柱弱梁”措施引导框架中的塑性铰首先在梁端形成，控制梁端塑性铰具有较大的塑性转动能力，以保证框架梁端截面具有足够的曲率延性。

在确定混凝土受压区高度时，可把截面内的受压钢筋计算在内。

构造要求【配筋面积】《混规》、《抗规》条文2【钢筋间距、直径要求】《混规》注：条文说明【框架梁钢筋选筋直径要求】（1）应考虑在边柱内的水平端锚固长度不小于l ae，例如：边柱的边长为300，则梁上下纵筋的最大直径为16mm（2）本着经济性原则，框架梁上部贯穿钢筋尽量用小直径钢筋，例如：支座处计算值贯通筋可采用<10cm2C14;10~12 cm2C16;12~15 cm2C18;15~18 cm2C20;配筋率要求1、非抗震2、《混规》有抗震要求《混规》《混规》《混规》适用于框架梁、次梁、连梁等形式的梁特别注意点铰接的次梁应当满足！！！！受扭纵筋《混规》注：构造要求1、通长钢筋注：通长钢筋指直径不一定相同，但不同直径的钢筋连接至少是搭接，且两端需受拉锚固的直线钢筋。

2、钢筋直径要求《抗规》柱截面为400*400时，钢筋直径应小于20原柱布置时应居中布置3、架立钢筋（一般次梁需用）《混规》4、图集06G901 1-1图集06G901 2-23、腰筋《混规》受扭腰筋：《混规》箍筋1、配置要求《混规》梁高在150~300区间时，箍筋间距宜取150mm。

第1条第2条第3条次梁没有抗震要求，最低要求满足本条即可。

2、加密区要求《混规》注：（1）对于300的框架梁，工程默认不论抗震等级为一级、二级、一般取两肢箍，对于梁宽大于300的梁，一般用四肢箍。

（2）当框架等级为一级时，如梁纵筋选用C16或C14，则加密箍筋间距分别不大于84mm及96mm。

（≤6d）3、非加密区注意点梁非加密区箍筋间距不易小于加密区的50%,但箍筋直径可以取不同值。

例如：某三级框架梁端配筋率大于2%，则加密区箍筋为C10@100（2），非加密区在满足计算要求的情况下可配C8@200（2），图中配筋方式为C10@200（2）/ C8@200（2）”。

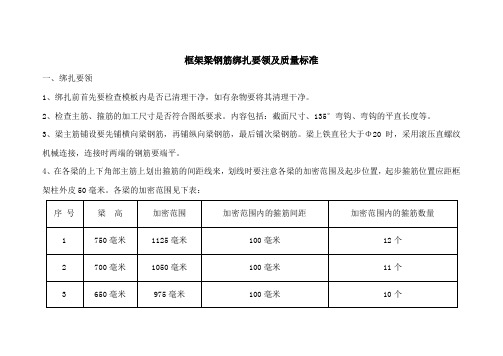

框架梁钢筋绑扎要领及质量标准一、绑扎要领1、绑扎前首先要检查模板内是否已清理干净，如有杂物要将其清理干净。

2、检查主筋、箍筋的加工尺寸是否符合图纸要求。

内容包括：截面尺寸、135°弯钩、弯钩的平直长度等。

3、梁主筋铺设要先铺横向梁钢筋，再铺纵向梁钢筋，最后铺次梁钢筋。

梁上铁直径大于Φ20时，采用滚压直螺纹机械连接，连接时两端的钢筋要端平。

4、在各梁的上下角部主筋上划出箍筋的间距线来，划线时要注意各梁的加密范围及起步位置，起步箍筋位置应距框架柱外皮50毫米。

各梁的加密范围见下表：5、绑扎丝要依梁筋的直径进行切断，长度要适宜。

绑扎时四角要采用兜扣，中间采用十字交叉扣，主筋与箍筋要绑扎到位且牢固，不准有缺扣、松扣现象。

绑扎扣的尾丝长度为20～30毫米，且朝向梁内。

6、保护层垫块采用塑料定型垫块。

梁的侧面使用15毫米的圆形垫块，将垫块卡在箍筋的中间位置上，间距600毫米；梁的下面使用25毫米和15毫米的“U”形垫块，先放置25毫米的垫块于主筋下，再放置15毫米的垫块于主筋和箍筋的交叉处，间距400毫米依次放置。

垫块要从起步箍筋开始放置，放置后要与主筋或箍筋绑牢。

7、梁下铁的一排铁和二排铁之间要用Φ25的短钢筋头隔开，短钢筋头的长度为：梁宽度-50毫米。

梁上铁的一排铁和二排铁的间距用“S”形钩来控制，保证两排铁的间距为25毫米，“S”形钩的钢筋直径为φ10 。

二、质量标准：1、绑扎的箍筋要垂直于主筋，间距要均匀，整体梁骨架要水平方正。

2、滚压直螺纹机械连接接头钢筋外露丝扣为0.5～1丝。

3、绑扎扣要牢固，主筋要绑扎到位，绑扎扣的尾丝要全部朝向梁内。

4、允许偏差值：。

框支梁配筋要求
框支梁的配筋要求包括以下几点：
1. 梁的截面宽度不应小于300mm，梁的截面高度不应小于跨度的1/10。

2. 箍筋的直径不应小于8mm，间距不应大于200mm。

在梁端倍梁高且不小于1/5梁净跨范围内，以及上部墙体的洞口处和洞口两侧各500mm且不小于梁高的范围内，箍筋间距不应大于100mm。

3. 沿梁高应设腰筋，数量不应少于2A14，间距不应大于200mm。

4. 梁的纵向受力钢筋和腰筋应按受拉钢筋的要求锚固在柱内，且支座上部的纵向钢筋在柱内的锚固长度应符合钢筋混凝土框支梁的有关要求。

5. 框支柱部分纵筋延伸到上层剪力墙楼板顶，能通则通，弯锚部分伸入梁或板内Lae。

6. 墙水平筋伸入端柱的长度取定：当满足直锚时为LAE，当不能满足直锚时为伸至端柱对边加弯折15D，平直段长度须>=。

7. 剪力墙水平筋应伸至墙端，并向内水平面弯折。

8. 转角剪力墙外侧水平筋应连续通过。

9. 楼层框架梁钢筋端支座采用直锚时为>=Lae且>=支座宽+5D。

10. 楼层框架梁钢筋端支座采用弯锚时为伸至柱纵筋内侧+15D弯折。

平直段长度必须>=，这是对设计的要求，如果不能满足此条件，须用较小规格钢筋代替。

11. 框架梁中间支座伸入支座内>= Lae且>=支座宽+5D。

12. 屋面框架梁上部钢筋在端支座的弯折长度为：1）伸到梁底；2） Lae；3） +20D（梁上部纵筋配筋>%）。

以上是框支梁配筋的基本要求，具体配筋方案需要根据工程实际情况进行详细设计。

如有需要，建议咨询专业工程师或设计师进行评估和指导。

框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4 （1）：柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用，同时每一侧配筋率不应小于0.2%；对于建造在Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1%。

（2）：表6.3.7-1 柱截面纵向钢筋的最小总配筋率（百分率）注：①表中括号内数值用于框架结构的柱。

②钢筋强度标准值为400MPa时，表中数值应增加0.05；钢筋强度标准值小于400MPa时，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

（3）：柱总配筋率不应大于5%。

（4）：矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm；圆柱的直径四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。

（5）：剪跨比宜大于2（不形成短柱）；三级轴压比限值为0.85，二级为0.75；长短边之比不宜大于3；一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%。

（6）纵筋配置原则：①满足最小（大）配筋率要求②柱纵筋间距不大于200，净间距不小于50。

一般取150-200。

（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm 中改看配筋是否满足，再在施工图中进行手改。

） ③上下层纵筋的钢筋直径等级差不超过2级。

（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm ，钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm ，二、三级不宜大于250mm ，四级不宜大于300mm 。

②柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mm 的最大值。

2）底层柱的下端不小于柱净高的1/3。

3）刚性地面上下各500mm 。

4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。

〔1〕垫层：C15⑵桩芯砼：C40〔3〕承台、JLL、电梯井坑及侧壁砼强度等级为：C40，抗渗等级：P6。

〔4〕楼梯：与主体同时施工时，砼强度等级同主体结构；当不与主体结构同时施工时:砼强度等级C30。

〔5〕过梁、圈梁、构造柱、设备根底：C25。

3、受力钢筋锚固长度的规定：注：1.表中钢筋锚固长度均为直锚形式，当采用“弯锚〃形式时，受拉钢筋的最小锚固长度应三〔0.4la+15d〕，抗震锚固长度应三〔0.4laE+15d〕；其中，0.4la和0.4laE为钢筋水平段的最小长度，15d为钢筋90。

弯折的竖直段最大长度。

2.钢筋直径大于25时，锚固长度按照表中数值的1.1倍采用。

二、钢筋放样1、钢筋翻样应在详细了解所有有关图纸、设计交底、设计洽商等要求根底上，结合设计标准中的构造要求及施工验收标准的质量控制标准统一考虑，特别应注意满足抗震标准和图纸指定的抗震构造图集要求。

2、翻样时必须考虑钢筋的叠放位置和穿插顺序，考虑钢筋和过门窗洞口时的避让关系以确定加工尺寸。

应重点注意钢筋接头形式、接头位置、搭接长度、锚固长度等质量控制重点。

3、在满足标准和设计要求前提下应充分考虑施工可行性、可操作性，尽量为现场绑扎安装提供便利。

应充分考虑材料使用合理性，优化配料尺寸，尽量利用材料。

4、钢筋翻样的总体要求是：种类规格正确、形状尺寸准确、数量足够、施工方便、节约材料、满足标准、规程、标准、图纸等要求。

8、箍筋配制完毕，应按直径、尺寸大小分类码放。

9、钢筋加工的允许偏差四、钢筋绑扎严格按照结构设计总说明中的具体要求以及标准进行钢筋连接、锚固、搭接、绑扎安装和保护层厚度的控制等。

1、承台、根底梁钢筋绑扎工艺流程：清理垫层一桩顶承台连接钢筋绑扎一画承台钢筋位置线一绑扎承台下层筋一垫承台保护层一放置并固定马凳筋一绑扎承台上层筋一框柱插筋一根底梁钢筋绑扎一自检、校正一钢筋掩蔽验收。

〔1〕垫层清理干净，不得有杂物。

然后弹好轴线、墙柱、根底梁、承台边线，组织监理〔建设〕单位验线合格后开始根底钢筋绑扎。

次梁、框架梁配筋统一技术规定（试行）结构部次梁、框架梁配筋统一规定一、配筋指导思想精心设计、满足计算和构造、考虑经济、方便施工。

二、次梁配筋次梁指两端支座都不与柱或剪力墙平面内相连接的梁。

（一）钢筋拉通1、当梁支座受力钢筋截断点间距a≤1.5米时，梁角部两根钢筋拉通。

当a≥1.5米时，均采用212架立钢筋。

见下图。

2、井字梁井字梁角筋必须拉通，拉通原则，以最大支座配筋量配两个级差的钢筋后，以小直径作为角部拉通（如218+422, 218拉通），相交处配置附加钢筋。

3、次梁底部钢筋原则上底部纵筋相邻跨应匹配，以配筋面积最小的梁跨的配筋作为拉通钢筋，其他跨增加附加钢筋，避免相邻跨钢筋不通的情况，见下图。

4、当抗扭考虑角筋作用时，角部钢筋应拉通且应满足计算要求。

（二）断面高度不同，配筋不同时连续次梁在支座左、右跨两端梁截面高度相差较大，钢筋面积相差较大时，按大的配置支座钢筋，不考虑小断面出现超筋的问题。

（三）钢筋排数梁高 900时，钢筋排数不超过2排，梁高>900时，钢筋排数不超过3排，否则应采取加大钢筋直径、加大梁宽度或梁高度。

三、框架梁配筋框架梁指与柱或剪力墙平面内相连接的梁。

1、梁上部纵筋①抗震等级为一、二级时，按规范规定支座处最大钢筋量1/4拉通，且不应少于214，当为四肢箍时，2根角筋能满足1/4时，其他部分采用架立筋，见下图。

②抗震等级为三、四级及非抗震时，同一根梁上最大支座可配2个直径级差钢筋，以小直径两根钢筋通长。

当为四肢箍时，另配212架立筋。

③连续框架梁支座左、右梁负筋尽可能拉通，且配筋率均不应超过2.5％。

④同一根梁钢筋种类不宜过多。

2、梁下部钢筋原则同次梁，注意匹配问题四、钢筋种类1、同一梁截面正弯矩配筋或负弯矩配筋不可采用两种强度等级钢筋，如不应采用218+422。

小梁的面筋可与底筋不是一个等级。

2、架立钢筋及构造腰筋可与受力钢筋不是一个等级（即受力钢筋为HRB400级钢筋时，架立筋与构造腰筋可采用HRB335级钢筋）。
