汽车发动机解剖结构原理图集(2021-06-0321:32:07)转载▼标签：分类：图纸资料车展空愁居旅游汽车图片汽油发动机的目的在于将汽油转换为运动，以便汽车能够开动。
目前将汽油变成运动的最简单方法是在发动机中燃烧汽油。
因此，汽车发动机是一种“内燃发动机〞——燃烧发生在内部。
需要注重两件情况：有多种不同的内燃发动机。
柴油发动机是一种，燃气轮机是另外一种。
参见有关HEMI发动机、转子发动机和二冲程发动机的文章。
每种发动机都有自己的优缺点。
还有一种外燃发动机。
老式火车和蒸汽轮船中的蒸汽机是外燃发动机。
在蒸汽机中，燃料〔煤、木柴、石油等〕在发动机外部燃烧并产生蒸汽，由蒸汽在发动机内部形成运动。
内燃机的效率比外燃机高出许多〔每公里消耗的燃料更少〕，而且内燃发动机比同等功率的外燃发动机要小巧许多。
福特和通用这些公司之因此不使用蒸汽机，缘故也在于此。
当前几乎所有汽车都使用往复式内燃发动机，因为这种发动机具有以下优点：相对高效〔与外燃发动机相比〕相对廉价〔与燃气轮机相比〕相对来讲易于加注燃料〔与电动汽车相比〕这些优点使得其成为驱动汽车的首选技术。
为了了解往复式内燃发动机的工作原理，对“内部燃烧〞的工作方式有一个直瞧的熟悉十分有关怀。
加农炮是一个特别好的例子。
您可能在电影里瞧到过它们，士兵们向炮中填进火药和炮弹，然后点着它。
这确实是根基我们讲的内部燃烧，然而特别难想象发动机是如何完成这些过程的。
下面是一个更为形象的例子：假设有一大段塑料的下水道管子，它的直径为8厘米，长度为90厘米，然后在它的一端安上一个盖子。
接着，在管子中喷洒了一点WD-40，或者放了几滴汽油。
然后，在管子里塞进一个土豆。
就像如此：我们现在拥有的那个装置通常称作土豆加农炮。
不建议您如此做！然而假设您如此做了，我们现在拥有的那个装置通常称作土豆加农炮。
要是您在其中打出一个火花，那么就能够点着燃料。
有意思的是——而且我们讨论如此一个装置的目的就在于——土豆加农炮能够将土豆发射出大约150米远！几滴汽油就能够产生如此巨大的能量。
第一章汽车发动机的工作原理及总体构造活塞式内燃机按冷却方式水冷发动机风冷发动机按行程数四冲程发动机二冲程发动机按燃料种类汽油发动机柴油发动机按气缸数单气缸发动机多气缸发动机按进气状态增压发动机非增压发动机发动机基本结构上止点活塞顶距离曲轴回转中心最远的极限位置下止点活塞顶距离曲轴回转中心最近的极限位置行程上、下止点之间的距离（mm）气缸工作容积活塞从一个止点运动到另一个止点所扫过的空间的容积发动机的排量多缸发动机各气缸工作容积的总和（L）燃烧室容积活塞位于上止点时，其顶面与气缸盖之间的容积（L）气缸室总容积活塞在下止点时，活塞上方的容积（L）压缩比气缸总容积与燃烧室容积之比曲柄半径与连杆下端相连的曲柄销中心到曲轴回转中心的距离负荷率某一转速下，输出的Pe与Pmax比值四冲程汽油机工作原理进气行程压缩行程做功行程排气行程二冲程发动机的基本组成及工作原理基本组成换气口排气口进气口工作原理第一行程第二行程发动机的总体构造曲柄连杆机构发动机实现工作循环，完成能量转换的主要运动零件。
组成：机体组、活塞连杆和曲轴飞轮组配气机构大多采用顶置气门配气机构组成：气门组，气门传动组和气门驱动组燃料供给系统把燃料和空气供入气缸，在燃烧室内燃烧，最后将燃烧的废气排出冷却系统及时将受热零件吸收的部分热量散发出去，保证发动机在最适宜的温度状态下工作润滑系统实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却点火系统在汽油机的汽缸盖装有火花塞，火花塞头部伸入燃烧室内起动系统。

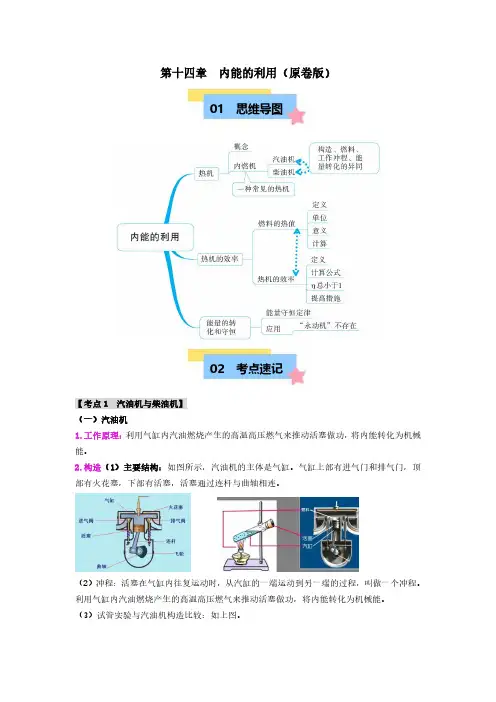

第十四章内能的利用（原卷版）01思维导图02考点速记【考点1汽油机与柴油机】（一）汽油机1.工作原理：利用气缸内汽油燃烧产生的高温高压燃气来推动活塞做功，将内能转化为机械能。
2.构造（1）主要结构：如图所示，汽油机的主体是气缸。
气缸上部有进气门和排气门，顶部有火花塞，下部有活塞，活塞通过连杆与曲轴相连。
（2）冲程：活塞在气缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。
利用气缸内汽油燃烧产生的高温高压燃气来推动活塞做功，将内能转化为机械能。
（3）试管实验与汽油机构造比较：如上图。
3.工作过程（1）汽油机的一个工作循环：吸气冲程、压缩冲程、做功冲程、排气冲程。
通过四个冲程的不断循环来连续工作。
（2）每完成一个工作循环，曲轴和飞轮均转动两周，活塞往返两次，对外做功一次。
在四个冲程中，只有做功冲程对外做功，其他三个冲程是辅助冲程，要靠安装在曲轴上的飞轮的惯性带动活塞完成，周而复始，使汽油机连续转动。
（3）汽油机工作过程如下：吸气冲程压缩冲程做功冲程排气冲程1.吸气冲程：进气门打开、排气门关闭。
靠惯性运动，吸进汽油与空气的混合物2.压缩冲程：进气门关闭、排气门关闭。
外界对气体做功，机械能转化为内能，气体温度升高3.做功冲程：进气门关闭、排气门关闭。
化学能转化为内能，气体温度升高，气体对外做功，内能转化为机械能4.排气冲程：进气门关闭、排气门打开。
靠惯性运动，排出废气（二）柴油机1.工作原理：利用柴油在气缸内燃烧所产生的高温高压燃气来推动活塞做功，将内能转化为机械能。
2.构造：柴油机构造和汽油机构造相似，所不同的是柴油机气缸顶部没有火花塞，而有一个喷油嘴。
3.工作过程：柴油机与汽油机工作过程大致相同，也是由吸气、压缩、做功、排气四个冲程构成一个工作循环，在一个工作循环中，曲轴连续转动两周，活塞往复两次，对外做功一次。
见下表：1.吸气冲程：进气门打开、排气门关闭。
活塞向下运动，吸入空气2.压缩冲程：进气门关闭、排气门关闭。
汽油机发动力构造与原理1.1汽油发动机构造汽油机一般有以下几大系统组成：1、曲轴连杆系统：包括活塞、连杆、曲轴、滚针轴承、油封等。
2、机体系统：包括缸盖、缸体、曲轴箱、消声器、防护罩等。
3、燃油系统：包括油箱、开关、滤网、沉淀杯和化油器等。
4、润滑系统：四冲程汽油机润滑与供油分开，曲轴箱配有润滑油油面尺5、配气系统：四冲程汽油机由进、排气门，摇臂，推杆，挺杆及凸轮轴等组成。
其他还包括反冲起动器组成的启动系统，包括磁电机、高压线、火花塞等组成的点火系统，以及包括引风罩等的冷却系统。
起动手柄 消声器 火花塞 发动机开关空滤器阻风门手柄反冲起动器 燃油开关 调速手柄燃油箱盖 燃油箱 放油螺栓机油标尺1.2 工作原理：汽油机的工作原理是通过化油器将空气与汽油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。
四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。
从而达到在对外做功的目的。

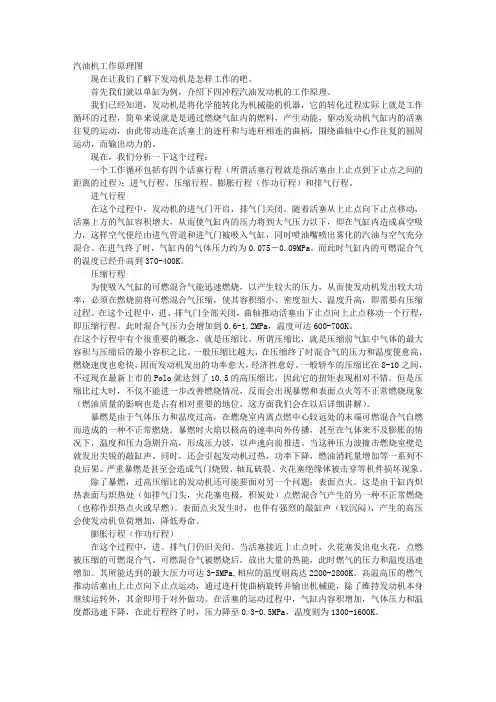

1.3 汽油机的四冲程：其动作过程如图所示:汽油机四冲程：汽油机是将空气与汽油以一定的比例混合成良好的混合气，在进气行程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。
四冲程汽油机在进气行程、压缩行程、做功行程和排气行程内完成一个工作循环。
1、进气行程活塞在曲轴的带动下由上止点移至下止点。
此时进气门开启，排气门关闭，曲轴转动180°。
在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力逐渐降低，汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。
由于进气系统存在阻力，进气终点汽缸内气体压力小于大气压力0 p ，即pa= (0.80～0.90)p 。
