冷干机常见故障的原因及排除

冷干机常见故障分析冷干机常见故障的原因及排除冷干机常见故障及排除状态判断原因分析故障排除1、制冷剂泄漏1、静态压力指示值：R134a （R12）①冬天（室温10℃以下）冷媒表压<0.3Mpa②夏天（室温38℃以上）冷媒表压<0.8Mpa； R22①冬天冷媒表压<0.5Mpa；②夏天冷媒表压<1Mpa；2、动态：工况正常；热力膨胀阀调节得当，冷凝器工作正常情况下，压缩机排气、回气温度都很高，压缩机发烫，可以初步判断制冷剂泄漏；停机用静态法进一步确认。

3、蒸发器泄漏：停机送风；冷媒表压力与空气压力相通；不送风，下降同时下降。

1-1、焊接处由于焊接质量差。

1-2扩口连接处由于扩口质量不合要求，或螺母未拧紧或扩口裂。

1-3铜管本身有砂眼。

1-4冷媒表、压力控制器等元件有砂眼。

3蒸发器可能焊接质量不好或铜管有砂眼。

1、系统内留有冷媒，可用卤水检漏仪或电子检漏仪查漏。

2、放掉系统内的冷媒，充氮气规定压力值，用肥皂水对焊接、扩口连接处及压力控制器等元件逐一进行查漏并处理；然后再充氮气规定压力值保压12小时，以最终确定是否排除泄漏点。

3、抽出蒸发器芯来查漏，在焊接可采用补焊法；如若是翅片中铜管泄漏，则更换蒸发器芯。

2、压缩机表面结霜1、空气处理量在额定范围。

2、空气处理量小于额定范围。

1、制冷量大。

2、制冷量在蒸发器中过剩。

1、调节膨胀阀；无膨胀阀，开大热气旁通阀。

2、空气处理量调至规定范围，调节膨胀阀；或开大热气旁通阀。

3、冷媒蒸发温度指示过低在确定无泄漏前提下1、冷媒量不够。

2、干燥过滤器两头有温差。

3、热力膨胀阀冰堵。

4、冷凝温过低。

5、热气旁通阀不通。

6、冷媒压力表失灵。

1、冷媒充注时未充够。

2、干燥过滤器堵塞。

3、热力膨胀阀开得太小。

4、气冷式风扇马达压力开关设定值过低；水冷式水量调节阀开得过大。

5、热气旁通阀未打开，或热气旁通阀失灵。

1、适当在低压口加充气态冷媒至冷媒压力正常，排气压力下降。

7大冷冻式干燥机常见故障与解决方法问题1、接通电源冷冻干燥机不运转原因：进线无电压或电压过低对策：检查进线电源开关、熔丝并排除故障原因：高压保护开关断开对策：复位原因：接线松脱对策：检查接线并紧固原因：压缩机马达烧坏对策：检查、更换原因：交流接触器损坏对策：检查、更换原因：冷冻式干燥机的制冷剂泄漏对策：查漏、补漏、添加制冷剂原因：自动空气开关未打开对策：打开自动空气开关问题2：压缩机运行间断原因：低压开关运行不正常对策：检查冷冻干燥机低压开关的控制管路是否被堵，检查开关位置原因：制冷剂不足对策：添加制冷剂原因：冷冻干燥机吸气阀关闭或部分关闭对策：打开原因：热气旁通阀堵塞对策：修理原因：膨胀阀或毛细管冰堵对策：更换制冷剂问题：冷凝压力过高原因：水冷凝器散热不量对策：用稀盐酸和刷子清洗冷凝器原因：制冷循环之中有空气对策：从新抽真空、更换制冷剂原因：制冷剂过多对策：释放过多的制冷剂原因：冷却水量不足对策：增大冷却水量原因：风冷凝器散热不佳对策：用干燥的压缩空气吹冷凝器原因：风机开关设定不正常对策：调整设定值原因：环境温度过高对策：增加环境通风效果问题：冷凝压力过低原因：风机开关设定不正常对策：调整设定值原因：热气旁通阀开启过大对策：逆时针调节旁路阀原因：冷却水量过大对策：关小冷却水量问题3：冷冻干燥机蒸发压力过高原因2：膨胀阀开启度过大对策：顺时针调小膨胀阀原因2：膨胀阀感温包未贴紧蒸发器出口管管壁对策：重新安装好感温包原因2：膨胀阀故障对策：更换膨胀阀问题4：冷冻干燥机蒸发压力过低和系统噪音原因2：制冷剂不足对策：添加制冷剂原因2：压缩机活塞和阀板间隙不足对策：更换损坏零件原因2：膨胀阀发出的声音对策：增加制冷剂、更换过滤器原因2：热气旁路阀发出的声音对策：此声音正常，不影响运行问题5：冷冻干燥机出口空气压降过大原因：处理风量超过额定值对策：按实际处理风量选配干燥机原因：管道系统不合理：管道通径过小，过道长度过长，转折弯头过多对策：重新设置管道系统原因：进出口阀门未全打开对策：打开进出口阀门原因：管道有泄漏或过滤器堵塞对策：维修或疏通管道及过滤器原因：蒸发器管道出结霜堵塞管道对策：处理结霜，疏通管道问题6：冷冻干燥机除湿不良原因：入口压力压力过低，环境温度过高，处理风量过大，入口温度过高对策：应使工况条件符合铭牌要求或重新选配干燥机原因：空气旁路阀未关闭对策：将空气旁路阀关闭严密原因：自动排水系统故障排水器前截止阀未打开排水器堵塞或损坏空气压力低于0.6MPa排水管高于排水口对策：打开截止阀，清洗更换排水器，空气压力不得低于0.6MPa，重新安装排水器问题7：冷冻式干燥机运行过程中，无故停机原因：熔断器烧断或控制空开跳脱对策：检查电源电压及控制线路，排除异常后更换熔断器原因：热继电器开路对策：检查电压及电流值，压缩机是否异常排除后，使热继电器复位原因：自动空气开关开路对策：排除开路原因后合上空开原因：冷冻干燥机冷凝压力过高造成高压开路环境温度过高，入口温度过高，处理风量过大，冷凝器散热不良对策：调整工况或重新选配干燥机风冷式；清除风冷凝器表面积灰，保持冷却风道畅通水冷式；清洗水冷凝器水垢保证水冷凝器换热效果原因：冷冻干燥机蒸发压力低导致低压开关开路，环境温度过低，负荷过小，膨胀阀开度不足或堵塞，制冷系统干燥过滤器堵塞，制冷剂泄漏对策：顺时针调大热气旁路阀，调整或更换膨胀阀，更换干燥过滤器，查漏、补漏、重新加制冷剂原因：电气元件损坏对策：检查后更换损坏元件文章由顺流冷冻干燥机技术人员分享。

冷干机常见故障及维修方法1. 引言冷干机是一种常用于工业生产中的设备，用于去除物料中的水分，保证产品的质量和稳定性。

然而，由于长时间使用和各种原因，冷干机也会出现一些常见的故障。

本文将介绍冷干机的常见故障，并提供相应的维修方法，以帮助用户快速解决问题。

2. 常见故障及解决方法2.1 故障1：冷干机无法启动2.1.1 可能原因•电源故障：检查电源线是否插紧，是否有电流输出。

•保护装置触发：检查保护装置是否触发，如过载保护、温度保护等。

2.1.2 解决方法•检查电源线，确保插紧并有电流输出。

•检查保护装置，复位或更换触发的保护装置。

2.2 故障2：冷干机运行异常2.2.1 可能原因•风机故障：风机叶片松动或损坏，导致空气流量不足。

•冷凝器堵塞：冷凝器内部积聚灰尘或污垢，影响散热效果。

•驱动装置故障：传动皮带松弛或损坏，导致旋转不畅。

2.2.2 解决方法•检查风机叶片，紧固松动的叶片或更换损坏的叶片。

•清洁冷凝器，去除灰尘或污垢。

•检查驱动装置，调整或更换松弛或损坏的传动皮带。

2.3 故障3：冷干机温度不稳定2.3.1 可能原因•温度传感器故障：温度传感器损坏或失灵，无法准确测量温度。

•控制系统故障：控制系统程序错误或设定参数不正确。

2.3.2 解决方法•检查温度传感器，更换损坏或失灵的传感器。

•检查控制系统，修复程序错误或调整设定参数。

2.4 故障4：冷干机噪音过大2.4.1 可能原因•轴承损坏：轴承磨损或润滑不良，导致摩擦产生噪音。

•风道松动：风道连接处松动或破损，导致空气流动时产生噪音。

2.4.2 解决方法•检查轴承，更换磨损严重或润滑不良的轴承。

•检查风道，紧固松动的连接处或更换破损的风道。

3. 维护注意事项为了保证冷干机的正常运行和延长使用寿命，以下是一些维护注意事项： - 定期清洁冷凝器和风道，去除积聚的灰尘和污垢。

- 检查传动皮带的张紧度，及时调整或更换松弛或损坏的传动皮带。

- 定期检查温度传感器的准确性，如有问题及时更换。

7大冷冻式干燥机常见故障与解决方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March7大冷冻式干燥机常见故障与解决方法问题1、接通电源冷冻干燥机不运转原因：进线无电压或电压过低对策：检查进线电源开关、熔丝并排除故障原因：高压保护开关断开对策：复位原因：接线松脱对策：检查接线并紧固原因：压缩机马达烧坏对策：检查、更换原因：交流接触器损坏对策：检查、更换原因：冷冻式干燥机的制冷剂泄漏对策：查漏、补漏、添加制冷剂原因：自动空气开关未打开对策：打开自动空气开关问题2：压缩机运行间断原因：低压开关运行不正常对策：检查冷冻干燥机低压开关的控制管路是否被堵，检查开关位置原因：制冷剂不足对策：添加制冷剂原因：冷冻干燥机吸气阀关闭或部分关闭对策：打开原因：热气旁通阀堵塞对策：修理原因：膨胀阀或毛细管冰堵对策：更换制冷剂问题：冷凝压力过高原因：水冷凝器散热不量对策：用稀盐酸和刷子清洗冷凝器原因：制冷循环之中有空气对策：从新抽真空、更换制冷剂原因：制冷剂过多对策：释放过多的制冷剂原因：冷却水量不足对策：增大冷却水量原因：风冷凝器散热不佳对策：用干燥的压缩空气吹冷凝器原因：风机开关设定不正常对策：调整设定值原因：环境温度过高对策：增加环境通风效果问题：冷凝压力过低原因：风机开关设定不正常对策：调整设定值原因：热气旁通阀开启过大对策：逆时针调节旁路阀原因：冷却水量过大对策：关小冷却水量问题3：冷冻干燥机蒸发压力过高原因2：膨胀阀开启度过大对策：顺时针调小膨胀阀原因2：膨胀阀感温包未贴紧蒸发器出口管管壁对策：重新安装好感温包原因2：膨胀阀故障对策：更换膨胀阀问题4：冷冻干燥机蒸发压力过低和系统噪音原因2：制冷剂不足对策：添加制冷剂原因2：压缩机活塞和阀板间隙不足对策：更换损坏零件原因2：膨胀阀发出的声音对策：增加制冷剂、更换过滤器原因2：热气旁路阀发出的声音对策：此声音正常，不影响运行问题5：冷冻干燥机出口空气压降过大原因：处理风量超过额定值对策：按实际处理风量选配干燥机原因：管道系统不合理：管道通径过小，过道长度过长，转折弯头过多对策：重新设置管道系统原因：进出口阀门未全打开对策：打开进出口阀门原因：管道有泄漏或过滤器堵塞对策：维修或疏通管道及过滤器原因：蒸发器管道出结霜堵塞管道对策：处理结霜，疏通管道问题6：冷冻干燥机除湿不良原因：入口压力压力过低，环境温度过高，处理风量过大，入口温度过高对策：应使工况条件符合铭牌要求或重新选配干燥机原因：空气旁路阀未关闭对策：将空气旁路阀关闭严密原因：自动排水系统故障排水器前截止阀未打开排水器堵塞或损坏空气压力低于排水管高于排水口对策：打开截止阀，清洗更换排水器，空气压力不得低于，重新安装排水器问题7：冷冻式干燥机运行过程中，无故停机原因：熔断器烧断或控制空开跳脱对策：检查电源电压及控制线路，排除异常后更换熔断器原因：热继电器开路对策：检查电压及电流值，压缩机是否异常排除后，使热继电器复位原因：自动空气开关开路对策：排除开路原因后合上空开原因：冷冻干燥机冷凝压力过高造成高压开路环境温度过高，入口温度过高，处理风量过大，冷凝器散热不良对策：调整工况或重新选配干燥机风冷式；清除风冷凝器表面积灰，保持冷却风道畅通水冷式；清洗水冷凝器水垢保证水冷凝器换热效果原因：冷冻干燥机蒸发压力低导致低压开关开路，环境温度过低，负荷过小，膨胀阀开度不足或堵塞，制冷系统干燥过滤器堵塞，制冷剂泄漏对策：顺时针调大热气旁路阀，调整或更换膨胀阀，更换干燥过滤器，查漏、补漏、重新加制冷剂原因：电气元件损坏对策：检查后更换损坏元件文章由顺流冷冻干燥机技术人员分享。

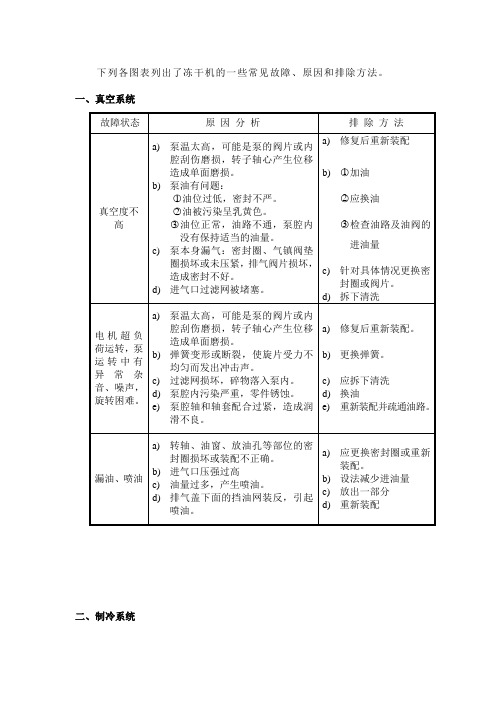

下列各图表列出了冻干机的一些常见故障、原因和排除方法。

一、真空系统二、制冷系统五、电气控制系统附录三常用单位换算体积换算1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）力换算1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）温度换算K(绝对温度)＝5/9（°F (华氏) +459.67）K=℃(摄氏)+273.15压力换算压力1巴（bar）=105帕（Pa）1托（Torr）=133.322帕（Pa）=1毫米汞柱（mmHg）1毫米水柱（mmH2O）=9.80665帕（Pa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）热功换算1卡（cal）=4.1868焦耳（J）1大卡（KJ）=4186.75焦耳（J）1千克力米（kgf·m）=9.80665焦耳（J）1千瓦小时（kW·h）=3.6×106焦耳（J）功率换算1英热单位/时（Btu/h）=0.293071瓦（W）1千克力·米/秒（kgf·m/s）=9.80665瓦（w）1卡/秒（cal/s）＝4.1868瓦（W）制冷量换算1W=3.41Btu/h=0.86Kcal/h附录四水的饱和蒸汽压力（-99℃～-1℃）0～100℃的饱和蒸汽压对照表。

冷干机常见故障及维修方法冷干机是现代化生产过程中常见的设备，主要用于去除物料中的水分，使其达到干燥的目的。

然而，由于不可避免的因素，冷干机在使用过程中可能会出现一些常见的故障。

这篇文章将介绍一些常见的冷干机故障，并提供相应的维修方法，以便操作人员能够及时有效地解决问题。

首先，常见的冷干机故障之一是风机不工作。

风机是冷干机中的重要组成部分，负责循环风进入和流出物料。

当风机不工作时，可能是由于马达损坏或电源故障导致的。

此时，我们应该首先检查电源连接是否正常，以及马达是否需要更换。

如果电源连接正常，但马达仍然无法启动，建议更换新的马达，并请专业技术人员进行安装。

另一个常见的问题是冷干机的温度无法达到设定值。

冷干机的温度控制是重要的工作环节，如果温度无法达到设定值，则会影响物料的干燥效果。

造成这个问题的原因可能是控制器设置错误或传感器故障。

在这种情况下，我们应该首先检查控制器的设置是否正确，如果设置正确，但仍然无法达到设定值，建议更换传感器，并确保传感器的位置正确安装。

此外，冷干机常见的故障还包括漏气和结霜。

漏气可能会导致冷干机无法正常运行，而结霜则会影响干燥效果。

漏气的原因可能是密封件破损或接口松动，我们应该检查所有密封件并加以替换。

结霜的原因可能是冷干机内部的冷凝器表面温度过低，此时建议加热冷凝器或增加排气量，以防止结霜现象的发生。

最后，冷干机的电路故障也是常见的问题。

电路故障可能导致冷干机无法启动或无法正常工作。

在出现电路故障时，我们应该首先检查电源连接和开关是否正常，以及保险丝是否损坏。

如果全部检查正确，但问题仍然存在，建议寻求专业技术人员帮助。

在维修冷干机时，为了确保操作人员的安全，应该确保在断开电源之后才能进行维修操作。

另外，对于一些需要更换零件的故障，建议使用原厂的真正零件，以确保设备的稳定性和可靠性。

总而言之，冷干机在使用过程中可能出现各种故障，包括风机不工作、温度无法达到设定值、漏气和结霜、电路故障等。

冷干机常见故障与维修(2009-08-0321:23:38)标签：杂谈? 分类：技术交流1、漏氟这是最常见的故障之一，最直观的表相就是冷媒压力表为零。

漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。

具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。

然后是检查机器内部的毛细铜管，也就是那些细的 6毫米以下的铜管和工艺管，有没有折断现象。

通过上述基本检查后，对有怀疑的地方做好标记。

接着就需要通过加注一定压力的惰性气体来确认漏点了。

有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。

啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。

保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。

如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。

如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。

如果通过以上方法还是没有找到漏点，那么很不幸，很有可能是蒸发器内漏了。

蒸发器内漏处理起来比较麻烦。

首先必须要确认，可以通过把蒸发器和制冷系统断开，然后单独保压来确认，如果单独保压后发现压力降低就能确定了。

还有一种方法相对比较简便，就是打开压缩空气的进口，如果冷媒压力表在一段时间后压力上升了，那也能肯定制冷系统与空气系统相通了，因为他们唯一的交换部位就是蒸发器。

所以也能确定蒸发器内漏。

查到漏点后就是补漏了，按漏点的不同，对于喇叭口松动这些漏点，只需用板手做相应的紧固，如果是铜管焊接类型的漏点，就需要用到钎焊。

冷干机常见故障分析与排除冷干机是一种可用于将物品冷冻干燥的设备，常见于食品、药品、化妆品等行业。

然而，使用过程中，冷干机可能会出现一些故障。

下面将对常见的冷干机故障进行分析与排除：1.压缩机故障：冷干机的压缩机是其关键组成部分，如果压缩机故障，可能导致整个冷干机无法正常工作。

常见的压缩机故障包括压缩机启动失败、噪音过大、运行不稳定等。

对于这类故障，可以检查压缩机的供电电压是否正常，检查压缩机是否出现漏氟现象，如有漏氟，则需要修复漏氟点，并补充制冷剂。

2.低温传感器故障：低温传感器是冷干机中的重要控制元件之一，用于感测冷冻室的温度情况。

如果低温传感器故障，可能导致冷干机无法正常控制温度，甚至无法正常启动。

检查低温传感器接线是否松动，重新插纸低温传感器，若没有显著变化，则有可能是传感器本身损坏，需要更换。

3.冷凝器故障：冷凝器是冷干机中用于冷却压缩机所产生热量的设备，如果冷凝器故障，可能导致冷干机无法正常降温。

常见的冷凝器故障包括冷凝器管道堵塞、散热效果不好等。

可以通过检查冷凝器管道是否有积尘、杂物，清理冷凝器的散热片等方式来排除这类故障。

4.风机故障：冷干机的风机用于将冷干机内部的冷空气循环，如果风机故障，可能导致冷空气无法循环，从而影响整体冷干效果。

风机故障的可能原因包括风机电机损坏、风机叶片断裂等。

可以检查风机电机的连接线路是否正常，并检查风机叶片是否完整，如有问题需要及时更换。

5.电气控制系统故障：冷干机的电气控制系统是保证冷干机正常运行的关键。

常见的电气控制系统故障包括电气元件损坏、电路板断路等。

可以通过检查电气元件的连接是否松动，检查电路板上元件是否有烧焦现象等方式来排除这类故障。

除了上述常见故障外，冷干机还可能出现其他故障，如制冷剂泄漏、真空系统故障等。

针对这些故障，需要根据具体情况进行诊断和排除。

在进行冷干机故障分析与排除时，需要注意安全操作，避免因操作不当导致进一步的损坏或危险。

如果对冷干机的维修没有足够的经验与知识，建议寻求专业技术人员的协助。
