呼吸式幕墙

呼吸式幕墙介绍————————————————————————————————作者：————————————————————————————————日期：ﻩ呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成,内外幕墙之间形成一个相对封闭的空间,空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态,热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层,由于此换气层中空气的流通或循环的作用,使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源４2%-５2%;制冷时节约能源38％－60%．另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种,以通风型式来划分，分为外循环自然通风,外循环机械通风,内循环机械通风三种。

a外循环自然通风ｂ外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热,因为在夏季依靠热压进行自然通风来降低室内温度,而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于4０0mm。

外循环机械通风幕墙:与外循环自然通风幕墙相比，夹层中增加了风机来强化通风,因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。

在夏季,内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季,依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温,即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应,进而增加室内温度。

呼吸式幕墙资料摘要：呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动，因此又称为呼吸式幕墙。

呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。

另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

1．封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。

两层幕墙之间的通风换气层一般为100-200毫米。

通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。

在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。

根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。

2．敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

呼吸式玻璃幕墙呼吸式幕墙又称双层幕墙、热通道幕墙、通风式幕墙、节能幕墙等。

它由内外两层构造组成，形成一个室内外之间的空气缓冲层。

外层可由明框、隐框或点支式幕墙构成。

内层可由明框、隐框幕墙，或具有开启扇和检修通道的门窗组成。

也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。

呼吸幕墙可分为两类：1.敞开式外循环呼吸幕墙2.封闭式内循环呼吸幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，具有非常优异的节能性能。

现主要就敞开式外循环呼吸幕墙做一些介绍。

一．敞开式外循环呼吸幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。

敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。

敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6 m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。

此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。

按照春秋及夏冬季节的情况分别阐述如下：1．春季秋季：当需要换气时可将遮阳帘和室内断热门打开。

进风口设有防虫网和可拆装的过滤装置，能防止昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。

通风式双层呼吸幕墙——幕墙发展新方向双层幕墙是一种新型的节能环保幕墙，是幕墙技术的新发展。

双层幕墙又称热通道幕墙、呼吸式幕墙，是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。

根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。

双层幕墙的工作原理内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内侧幕墙表面温度到达或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。

这就大大节省了取暖和制冷的能源消耗，到达节能效果。

同时通道内可设置可调控的百页帘或垂帘，以有效地调节____遮阳。

外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。

冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。

夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。

通过通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧幕墙的压差和开启扇就可以在建筑物内形成气流，开展通风换气。

这样，通过对太阳辐射的有效利用，就可以实现节省能源。

双层幕墙的主要功能有：可以充分利用太阳能、保障良好通风效果、提高隔音能力、降低空调使用率、减少风及恶劣气候的影响；提供良好的工作居住环境。

内层幕墙可采用普通幕墙或铝合金窗，外层幕墙可采用隔热明框幕墙或者采用隔热单元幕墙。

一般外层玻璃选用中空钢化玻璃，内层玻璃选择普通单片钢化玻璃。

外层幕墙完全封闭，空气流动在室内和热通道间开展。

内、外层幕墙间热通道的宽度较窄，一般为120毫米~300毫米，需要借助于专门的设备完成空气的流动，运行成本较高。

剖析呼吸式幕墙资料的应用呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙的原理与分类呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42-52；制冷时节约能源38-60另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为封闭式内循环体系和敞开式外循环体系两种。

1封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。

两层幕墙之间的通风换气层一般为100-200毫米。

通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。

在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。

根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50以上。

2敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与封闭式呼吸式幕墙相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。

冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。

呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由、外两道幕墙组成，外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使层幕墙的温度接近室温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，循环机械通风三种。

a外循环自然通风 b外循环机械通风 c循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

循环机械通风幕墙：在循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为层幕墙。

在夏季，循环机械通风依靠风机将房间较低温度的空气抽进空气夹层，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间较低温度的空气抽进空气夹层，通过太阳照射的方式给空气夹层的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室温度。

根据通风路径的不同，开敞式外循环呼吸幕墙又可分为整体式、廊道式、通道式和箱体式等四种基本形式。

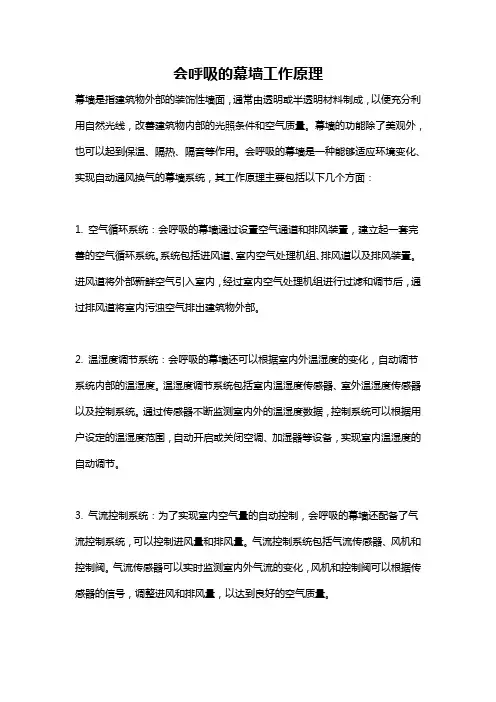

会呼吸的幕墙工作原理幕墙是指建筑物外部的装饰性墙面，通常由透明或半透明材料制成，以便充分利用自然光线，改善建筑物内部的光照条件和空气质量。

幕墙的功能除了美观外，也可以起到保温、隔热、隔音等作用。

会呼吸的幕墙是一种能够适应环境变化、实现自动通风换气的幕墙系统，其工作原理主要包括以下几个方面：1. 空气循环系统：会呼吸的幕墙通过设置空气通道和排风装置，建立起一套完善的空气循环系统。

系统包括进风道、室内空气处理机组、排风道以及排风装置。

进风道将外部新鲜空气引入室内，经过室内空气处理机组进行过滤和调节后，通过排风道将室内污浊空气排出建筑物外部。

2. 温湿度调节系统：会呼吸的幕墙还可以根据室内外温湿度的变化，自动调节系统内部的温湿度。

温湿度调节系统包括室内温湿度传感器、室外温湿度传感器以及控制系统。

通过传感器不断监测室内外的温湿度数据，控制系统可以根据用户设定的温湿度范围，自动开启或关闭空调、加湿器等设备，实现室内温湿度的自动调节。

3. 气流控制系统：为了实现室内空气量的自动控制，会呼吸的幕墙还配备了气流控制系统，可以控制进风量和排风量。

气流控制系统包括气流传感器、风机和控制阀。

气流传感器可以实时监测室内外气流的变化，风机和控制阀可以根据传感器的信号，调整进风和排风量，以达到良好的空气质量。

4. 空气过滤系统：会呼吸的幕墙还设置了空气过滤系统，可以将室内和室外空气中的尘埃、细菌、有害气体等污染物过滤掉，保证室内空气的洁净度。

空气过滤系统通常包括初效过滤器和高效过滤器，初效过滤器用于过滤大颗粒的污染物，高效过滤器则对细颗粒和微生物等污染物进行过滤。

综上所述，会呼吸的幕墙工作原理主要包括空气循环系统、温湿度调节系统、气流控制系统和空气过滤系统。

通过这些系统的有机结合和相互配合，会呼吸的幕墙可以实现自动通风换气、温湿度的自动调节、空气质量的保障等功能。

这种智能的幕墙系统有利于提高建筑物的舒适度和能源利用效率，同时也有助于改善室内空气质量，提升人们的生活质量。

呼吸式幕墙介绍呼吸式幕墙一、前言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，90 年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

呼吸式幕墙与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、结构与分类呼吸式玻璃幕墙的种类划分方法有很多种，以通风型式来划分，分为外循环自然通风，外循环机械通风，内循环机械通风三种。

a外循环自然通风 b外循环机械通风 c内循环机械通风外循环自然通风幕墙：外层幕墙的上下端设置进、出风口，并且需要采用保温性能比较好的材质来隔热，因为在夏季依靠热压进行自然通风来降低室内温度，而在冬季利用温室效应来保暖。

由于外循环自然通风只依靠热压来进行通风。

因此内外幕墙之间的空气夹层的间距就应该大一些，一般不低于 400mm。

外循环机械通风幕墙：与外循环自然通风幕墙相比，夹层中增加了风机来强化通风，因此双层呼吸式玻璃幕墙的空气夹层的间距就可以减小。

内循环机械通风幕墙：在内循环机械通风中，保温性能比较好的幕墙材料作为外层幕墙，保温性能相对较差的作为内层幕墙。

在夏季，内循环机械通风依靠风机将房间内较低温度的空气抽进空气夹层内，来给空气夹层的温度进行降温，以此来减少太阳辐射得热。

在冬季，依靠风机将房间内较低温度的空气抽进空气夹层内，通过太阳照射的方式给空气夹层内的温度进行升温，即使风机关闭，在冬季，通透的玻璃幕墙也是会有温室效应，进而增加室内温度。

呼吸式动态双层幕墙
呼吸式动态双层幕墙（也叫热双通道幕墙）是一种节能环保型幕墙。

按通风原理分为自然通风和强制通风两种系统，即外循环双层幕墙系统和内循环双层幕墙系统。

基本原理：
内循环双层幕墙是一种主动式节能环保型玻璃幕墙，其基本原理是设计一个双层玻璃空间形成温室效应，然后通过不同方式，在夏季时将其温室的热空气排除室外，在冬季里把太阳热能有控制的引入室内，使建筑整体在冷热季节均可节约大量能源。

另外可以增加普通或者智能遮阳系统以防止夏季的强紫外线和强热辐射，进一步提高双层幕墙夏天的隔热性能。

构造和性能特点：
1：基本构造：由外层封闭性幕墙和带有进风口和出封口的内层幕墙组成，内、外层幕墙作用于同一个结构体系（框架系统或单元系统），中间空气层可设置遮阳百叶。

2、具有极佳的保温隔热性能，平均传热系数K值可达到0.96W/ m2K。

3、良好的隔声性能，计权隔声量RW>45dB，给用户宁静、安详的生活、工作环境。

4、幕墙系统常需与机械通风专业配合，提供新风并实现能量回收，具体的流量根据不同的使用场所确定，最大可达到100m3/h，
5、配合遮阳百叶，可实现室内光线的自由调节，容易控制室内环境的舒适度。

6：根据需要可增设自然空气进入室内的窗扇通道，直接引进室外新鲜空气改善室内空气质量。

呼吸式幕墙结构及遮阳原理浅析一、前言近几年，建筑幕墙的发展日趋智能化、科技化、节能化，为了适应这种发展，国内有的公司已从德国引进了呼吸幕墙新技术，这种呼吸幕墙也被称为双层幕墙或热通道幕墙。

呼吸幕墙可分为两类；1.封闭式内循环体系热通道幕墙2.敞开式外循环体系热通道幕墙呼吸幕墙对于提高建筑幕墙的保温、隔热以及隔声性能起到了非常大的作用，也就是说呼吸幕墙具有非常优异的节能性能。

现就就敞开式外循环体系热通道幕墙做一些介绍。

二、敞开式外循环热通道幕墙的工作原理敞开式外循环呼吸幕墙是指空气从外层幕墙的下通道进入热通道空间，然后从外层幕墙的上部排风口排出，而内层幕墙则完全封闭。

敞开式外循环呼吸幕墙的内层幕墙一般采用中空玻璃或者Low-E玻璃，型材为隔热（或断热）型材，外层幕墙则采用由单片玻璃制作的敞开式幕墙结构。

敞开式外循环呼吸幕墙可以完全靠自然通风，不需要借助于专门的设备，维护和运行费用较低，是目前应用比较广泛的呼吸幕墙形式。

敞开式外循环呼吸幕墙的进风口和排风口可以开启和关闭，夏季时开启进风口和排风口，热空气形成自下而上的空气流动（有关试验证明这种热空气流动的速度可达到0.6m/s），带走热通道内由于日照而产生的热量，降低内层幕墙的外表面温度，减少了空调制冷的负荷，节约了能源，降低了能耗；冬季关闭进风口和排风口，热通道因为阳光照射得以温度升高而成为封闭温室，提高了内层幕墙的外表面温度，起到保温作用，减少了建筑物采暖的运行费用。

此外，敞开式外循环呼吸幕墙也可以根据需要而在热通道内设置可调控的铝合金百叶窗帘或者电动卷帘，有效地调节阳光的照射。

按照春秋及夏冬季节的情况分别阐述如下：1.春季秋季；当需要换气时可将遮阳帘和室内断热门打开。

进风口设有防虫网和可拆装的过滤装置，能防治昆虫进入并大大降低气体中灰尘的浓度，使进入室内的空气洁净清新。

过滤装置可定期清洗。

2.夏季；将遮阳帘放下，遮挡阳光直射室内。

同时，阳光使箱体单元内空气温度升高，由于“烟囱”效应使热的气流上升并通过上端出风口排到室外。

智能型呼吸式幕墙技术1智能型呼吸式幕墙概述(1)智能型呼吸式（动态）幕墙又称通风式节能环保幕墙，双层幕墙的双层结构体系采用双层玻璃，中间为空气流通层。

与传统普通幕墙相比，最大特点在于其独特的双层结构，具有通风换气的功能，隔热、隔声，节能环保型绿色建筑技术。

(2)本工程双层幕墙主要由以下几个部分组成：玻璃幕墙系统、通风系统（电动百叶窗、电动开启窗）、环境监控系统（温度感应系统、风雨感应系统）和楼宇自动控制系统（消防联动系统）。

图1:“智能生态型呼吸式幕墙”构成简图2智能生态型呼吸式幕墙”技术特点2.1玻璃幕墙系统(1)结构上属于框架式动态幕墙。

外层为12mm厚单玻璃幕墙（隐框玻璃幕墙）。

外层幕墙室外一侧，外挂热转印木纹铝合金遮阳百叶，独特的外立面效果蕴含着射击这一项奥运会比赛项目的来历（丛林狩猎），同时又兼顾遮阳的功能；内层为6mm+12A+6mm中空玻璃幕墙（明框玻璃幕墙）。

为了降低动态幕墙平均传热系数，内层采用断热式幕墙，能有效防止室外热量传入室内（室外温度高）或室内热量流入室外（室外温度低）。

图2:“智能生态型呼吸式幕墙”剖面图(2)通风原理上属于自然通风方式动态幕墙。

自然通风方式：利用热压原理（烟囱效应）和温室效应，实现节能和自然通风的效果。

本工程为低层建筑（最大标高为15.450m），采用自然通风方式是比较适用的。

空气层同外界连通，进入通道内的空气直接从室外获得,空气层为室内提供部分新鲜空气。

2.2通风系统（电动百叶窗、电动开启窗）电动百叶窗系统、电动开启窗系统，通过热工计算确定通风量，指导设置通风面积。

通风系统与中央控制器直接联接，由温度感应器和风雨感应器收集环境监控信号，再经中央控制器发出相关指令，实现通风系统的开启和关闭。

2.3楼宇自动控制系统（消防联动系统）通风系统与中央控制器直接联接，由烟雾感应器收集环境监控信号，再经中央控制器发出相关指令，实现通风系统的开启排烟。

智能型呼吸式（动态）幕墙的使用特性：(1)即自然通风和K值控制技术。

呼吸式幕墙一、引言呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一、空间流动呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%.另外由于双层幕墙的使用，整个幕墙的则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。

两层幕墙之隔音效果得到了很大的提高。

呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

二、封闭式内循环体系呼吸式幕墙封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原间的通风换气层一般为100-200毫米。

通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。

在通道内设置可调控的百页窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。

三、敞开式外循环体系呼吸式幕墙敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。

内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。

冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。

夏季时，打开换气层的进排风口，在阳光的照射下换气层空气温度升高上浮，形成自下而上的空气流，由于烟囱效应带走通道内的热量，降低内层玻璃表面的温度，减少制冷费用。
