第五章：干燥机械与设备——【食品厂机械与设备】

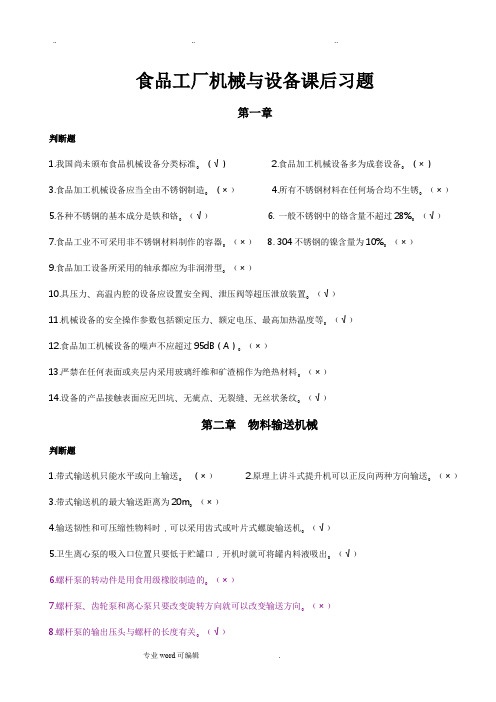

.. .. ..食品工厂机械与设备课后习题第一章判断题1.我国尚未颁布食品机械设备分类标准。

（√）2.食品加工机械设备多为成套设备。

（×）3.食品加工机械设备应当全由不锈钢制造。

（×﹚4.所有不锈钢材料在任何场合均不生锈。

﹙×﹚5.各种不锈钢的基本成分是铁和铬。

﹙√﹚6. 一般不锈钢中的铬含量不超过28%。

﹙√﹚7.食品工业不可采用非不锈钢材料制作的容器。

﹙×﹚8. 304不锈钢的镍含量为10%。

﹙×﹚9.食品加工设备所采用的轴承都应为非润滑型。

﹙×﹚10.具压力、高温内腔的设备应设置安全阀、泄压阀等超压泄放装置。

﹙√﹚11.机械设备的安全操作参数包括额定压力、额定电压、最高加热温度等。

﹙√﹚12.食品加工机械设备的噪声不应超过95dB（A）。

﹙×﹚13.严禁在任何表面或夹层内采用玻璃纤维和矿渣棉作为绝热材料。

﹙×﹚14.设备的产品接触表面应无凹坑、无疵点、无裂缝、无丝状条纹。

﹙√﹚第二章物料输送机械判断题1.带式输送机只能水平或向上输送。

（×﹚2.原理上讲斗式提升机可以正反向两种方向输送。

﹙×﹚3.带式输送机的最大输送距离为20m。

﹙×﹚4.输送韧性和可压缩性物料时，可以采用齿式或叶片式螺旋输送机。

﹙√﹚5.卫生离心泵的吸入口位置只要低于贮罐口，开机时就可将罐内料液吸出。

﹙√﹚6.螺杆泵的转动件是用食用级橡胶制造的。

﹙×﹚7.螺杆泵、齿轮泵和离心泵只要改变旋转方向就可以改变输送方向。

﹙×﹚8.螺杆泵的输出压头与螺杆的长度有关。

﹙√﹚填空题1．斗式提升机按输送的方向有倾斜式和垂直式两种，料斗的形式有深斗、浅斗和尖角型斗三种。

装料的方式有挖取式和撒入式两种。

2．带式输送机的输送带有橡胶带、帆布带、钢丝网带、链条带等。

布带常用于饼干成型机械。

灌装线上用于输送容器的输送机常采用板式形式的输送带。

食品工厂机械与设备第二章物料输送设备3.食品厂通常采用哪些类型的泵输送液体食品原料？它们的适用场合如何？（1）离心泵：常用于低粘度液料（包括工艺用水），液体介质（如热水、冷水、冷冻盐水等）输送。

（2）螺杆泵：常用于高粘度粘稠液体及带有固体物料的浆料的输送。

（3）齿轮泵与罗茨泵：两者都属于会转型容积泵，常用于输送粘稠物料，调高流体压力或作计量泵用。

（4）水环泵：常用的真空设备，也作为物料输送泵，如果酱、番茄酱等带有块粒的料液。

4.气流输送与流送槽输送系统有何异同点？答：相同点：都是将物料沿一定的管路从一处输送到另一处的输送设备。

不同点：气流输送：源动力是气流的动压或静压。

物料要求散粒物料，如面粉、大米、糖、麦芽。

流动槽输送：源动力是水力。

物料要求是块状或颗粒状，可与水分离5．试比较碟阀、球阀、塞阀和座阀的特点与适用场合。

①碟阀：结构简单、体积小、体重轻，只由少数几个零件组成；蝶阀处于完全开启位置时，对流体所产生的阻力很小，且具有较好的流量控制特性；卫生级蝶阀在全开状态清洗时不存在死角。

一般作直通截止阀用。

特适用于剪切敏感流体产品，如酸乳和其他发酵乳制品的输送管路。

②球阀：开关轻便，体积小，口径范围大，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态。

从清洁角度看，它的卫生性不如蝶阀，因为在全开状态下，阀芯球面不能被清洗液冲洗到。

适用场合与蝶阀类似。

三通型球阀可用于需要改变流体输送流向的场合。

③塞阀：塞子可方便地从阀体上取出。

适用场合：罐器的放料口④座阀：密封性好适用场合：流路第三章清洗机械与设备1.分析讨论水果加工过程中，哪些对象宜用机械方式进行清洗？至今为止，食品工厂中可以利用机械设备完成清洗操作的对象主要有原料、包装容器和加工设备三大类。

①针对果蔬原料清洗的器械：滚筒式清洗机、鼓风式清洗机、刷洗机和刷果机；②针对包装容器清洗的器械：洗瓶机（双端和单端式全自动洗瓶机）、洗罐机③针对加工设备清洗的器械：CIP系统（就地清洗或现场清洗）。

一、食品加工机械设备的分类目前主要按两种方式进行分类:1.根据原料产品类型分类2.根据设备的操作功能分类二、根据原料或产品分类:可将食品机械分成众多的生产线设备。

例如，制糖机械，豆制品加工机械，焙烤食品机械，乳品机械，果蔬加工和保鲜机械，罐头食品机械糖，果食品机械，酿造机械，饮料机械，方便食品机械调，味品和添加剂制品机械，炊事机械等三、根据机械设备的功能分类:实际上是根据设备的单元操作功能分类。

筛分与清洗机械，粉碎和割机械，混合机械，分级分选机械，成型机械多相分离机械，搅拌及均质机械，蒸煮煎熬机械，蒸发浓缩机械，干燥机械，烘烤机械，冷冻和冻结机械，挤压膨化机械，计量机械，包装机械，输送机械、泵、换热设备容器等四、食品加工机械设备的特点(1)品种多样性(2) 机型可移动性(3) 防水防腐性(4) 多功能性(5)卫生要求高(6)自动化程度高低不一中国GB1Cr130Cr18Ni9O0Crl8Ni90Crl 7Ni12Mo2OOCrl 7Ni14Mo2六、食品安全卫生方面的结构要求1、结构管道等不应有滞留产品的凹陷及死角。

2、应采用符合标准要求的不锈钢卫生钢管及其卫生型管件阀门。

3、密封可靠，以免产品受到外界的污染。

4、与产品接触的轴承都应为非润滑型。

5、润滑型轴承须有可靠的密封装置以防止产品被污染。

6、产品区域应与外界隔离，至少应加防护罩以防止异物落入或害虫侵入。

工作空气过滤装置应保证不得使5μm以上的尘埃通过。

7、安全卫生的装、卸料装置。

.8、紧固件应可靠固定，防止松动，不应因振动而脱落。

9、在产品接触表面上黏接的橡胶件、塑料件(如需固定的密封垫圈、视镜胶框)等应连续黏接，保证在正常工作条件(清洗、加热、加压)下不脱落。

七、操作安全对设备结构要求(1)运动部件(2) 液压气动电气系统(3)压力与高温设备(4)罐器孔盖(5)外表面(6) 运行噪声(7)开关与操纵件计算式N Qs≥AtOr .其中N-设备数(台)QT一平均生产能力(t/h)At一设计安排的某工段物料处理速率系数(At≥1) Qs 一选型设备的生产能力(t/h. 台)1.为什么要对食品加工设备进行分类?食品加工机械设备如何分类?答: (1)食品工业涉及的原料，产品种类繁多，加工工艺各异，从而其涉及到的加工机械种类繁多。

食品工厂机械与设备食品工厂机械与设备食品工厂机械与设备是现代食品生产的重要组成部分，它们不仅极大地提高了食品生产的效率和质量，也为食品工业的发展做出了重要的贡献。

本文将介绍几种常见的食品工厂机械与设备，包括面粉加工设备、饼干制造设备和果汁生产设备。

第一种是面粉加工设备。

面粉是众多食品中的基础原料之一，而面粉的加工则是食品工厂的重要流程。

面粉加工设备的主要功能是将原料的谷物加工为面粉，其中包括清理、打碎、磨粉等多个步骤。

常见的面粉加工设备有清理设备、破碎设备、磨粉设备等。

清理设备用于将原料中的杂质去除，确保原料的品质；破碎设备则是将原料破碎成适当的颗粒大小，为后续磨粉做准备；磨粉设备则是将破碎后的原料进行磨粉，从而得到所需的面粉。

第二种是饼干制造设备。

饼干是现代人们喜爱的一种零食，而饼干的制造离不开先进的制造设备。

饼干制造设备的主要功能是将面粉、糖和其他原料混合、加工成饼干，并进行烘烤、包装等多个步骤。

常见的饼干制造设备有面团制备设备、模具成型设备、烘烤设备、包装设备等。

面团制备设备用于将面粉、糖和其他原料进行混合，制备成饼干的面团；模具成型设备则是将面团按照需要的形状进行成型；烘烤设备用于将成型好的饼干进行烘烤，使其变得脆硬可口；包装设备则是将烘烤好的饼干进行包装，确保其品质和卫生。

第三种是果汁生产设备。

果汁是一种常见的饮料，而果汁的生产则需要先进的果汁生产设备。

果汁生产设备的主要功能是将鲜果加工成果汁，并进行过滤、浓缩等多个步骤。

常见的果汁生产设备有果汁提取设备、过滤设备、浓缩设备等。

果汁提取设备用于将鲜果进行榨汁，从而得到果汁；过滤设备则是将榨出的果汁进行过滤，去除杂质，确保果汁质量；浓缩设备用于将果汁进行浓缩，降低体积，方便包装和储存。

总之，食品工厂机械与设备在现代食品生产中起着至关重要的作用。

不仅能够提高食品生产的效率和质量，也能够满足消费者对食品的需求。

随着科技的不断发展，食品工厂机械与设备也在不断升级和改进，为食品工业的发展带来更多的可能性。

《食品机械与设备》课程教学大纲课程名称：食品机械与设备Food Machinery and Equipment课程编码：6321F011 学分：3 总学时：48说明【课程简介】食品机械与设备课程以介绍食品加工时所使用的各类机械与设备及他们的工作原理与机构为主要内容，主要包括运输机械、清洗机械、筛分机械、分级设备、泵、粉碎设备、热交换设备课、包装设备等。

课程理论严密，逻辑性强，有广阔的工程背景。

通过本课程的学习，使学生掌握食品机械与设备的工作原理、工作过程及应用，并能够在实际生产中，按照食品加工工艺选择合适的机械设备并配备生产线。

【课程性质】专业方向课【适用专业】食品科学与工程专业【教学目标】通过本门课程的学习，使学生了解食品机械设备的基本概念分类以及特点，掌握各门工艺课程中涉及的单元操作机械设备的结构特点、应用范围以及基本的造作注意事项。

希望通过本门课程的学习，使学生对食品工艺学中的各门课程中的加工原理及机械类型的选用等知识融会贯通。

【先修课程要求】食品工程原理、食品化学、机械设计基础、食品工厂设计等。

【能力培养要求】在食品工程原理的基础上进一步系统地学习食品加工中常用的机械与设备。

为工艺课的应用奠定基础。

通过这门课程的学习，学生能够掌握在现代食品加工过程中所使用的机械设备的原理和操作，为学生的就业铺垫机械设备基础。

【学习总量】总学时48学时，其中理论42学时，实验6学时；学生自主学习6学时，另行安排。

【教学方法与环境要求】加强理论与实际的结合，通过工厂实习和课程实验增强学生的动手能力，在教学活动中应始终把分析和思考能力的培养放在首位。

要求配备电脑操作台投影仪等设备。

【学时分配】【教材与主要参考书】教材：《食品工厂机械与设备》，许学勤，中国轻工业出版社，2009年4月，第二版参考书：【1】《食品加工机械与设备》，崔建云，中国轻工业出版社，2009年2月，第一版【2】《食品机械与设备》，殷涌光，化学工业出版社，2008年8月，第一版【3】《食品机械与设备》，康维民，中国农业科技出版社，2010年7月，第一版【4】自编实验讲义大纲内容绪论【教学目的和要求】了解：课程的性质，研究对象及任务，食品机械与设备的发展方向。

第一章：绪论食品工业：以农产品、畜产品、水产品和林产品等可食性资源为原料，按照一定的工艺要求，经过加工或重组，为人类提供可食用的各种制品的加工过程的工业为食品工业。

食品机械：在食品工业生产中，把食品原料加工或重组成食品或半成品的机械和设备。

第二章：输送机械与设备一、带式输送机1、带式输送机：一种应用广泛的连续输送机械，适用于块状、颗粒状物料及整件物品的水平或小角度输送，输送中可以对物料进行分选、检查、清洗、包装等操作。

2、带式输送机构造：主要由输送带、传动滚筒、改向滚筒、张紧装置、上下托辐、料斗、卸料装置等组成。

3、带式输送机工作原理：封闭的输送带绕过传动滚筒和改向滚筒，上下有托辐支撑并由张紧装置张紧在滚筒上，当电动机带动传动滚筒转动时，由于滚筒与输送带之间摩擦力的作用，使输送带在传动滚筒和改向滚筒间运转，便使加在输送带上的物料由一端被带到另一端。

4、张紧装置：使输送带紧边平坦，提高其承载能力，保持物料运行的平稳。

带式输送机的张紧装置一方面在安装时张紧输送带，另一方面要求能够补偿因输送带的伸长而产生的松弛现象，使输送带与驱动滚筒之间保持足够的摩擦力，避免打滑，维持输外，较轻的液相物则形成内层液环，由转鼓大端溢流口连续溢出转鼓，经排液口排出机外。

6、螺旋离心机是利用离心沉降原理分离悬浮液的设备，它主要用于完成固液相有密度差的悬浮液的固相脱水，液相澄清，粒度分级，浓缩等工艺过程。

7、碟片式离心分离机工作原理：澄清用：碟片不开孔，出液口只有一个。

悬浮液从中心管加入，经碟片底架引到转鼓下方，在离心力作用下，重度大的固相颗粒沿碟片下表面沉积到转鼓内壁，定期停机取出。

而澄清液则沿碟片上表面向中间流动，由转鼓上部出液口排出。

分离用：碟片开孔，出液口有两个（轻液、重液）。

悬浮液从中心管加入，由底架分配到碟片层的“中性孔” 位置，分别进入各锥形碟片间，成薄层分离，密度小的轻液沿碟片上表面向中心流动，由轻液口排出；重液则沿碟片下表面流向转鼓外层，经重液口排出。

绪论1、食品工业定义2、食品工业的发展与食品机械工业的发展的关系。

3、我国食品机械发展的状况如何？4、食品机械分类方法。

第一章物料输送机械与设备一、基本概念：沉降速度、气流输送速度、气力输送、压送式、吸送式、布袋除尘器（袋式过滤器）二、回答下列问题1.简述带式输送机的种类和主要部件的功能。

2.分析斗式提升机卸料形式及各自特点及适应的场合。

3.简述液体物料齿轮泵的结构和工作原理。

4.简述悬浮输送设备的形式及特点。

5.简述气力输送系统的组成和基本功能。

第二章食品清理和分选机械与设备一、基本概念：分选、分级、物料的空气动力学特性、筛选、开孔率、筛分效率、重力分选、精选、色选机二、回答下列问题1．分选与分级一般采用的方法有哪几种？各种方法是依据什么进行清理？2根据原料中杂质性质的不同，清理机械分哪几类？3.小麦清杂机的主要结构组成、工作原理如何？4.磁选设备有哪几种形式？5、说明摆动筛上物料的运动特性。

如何平衡摆动筛的惯性力？6.说明散粒体的自动分级性能对筛选的作用？7.长方形、园形筛孔分别是按物料的什么来分选的？8.筛面有哪些运动方式有哪些？各有何特点?9.说明振动筛上物料的运动形式？10.说明高速振动筛上物料的运动形式？11.说明平面回转筛上物料的运动形式？12.鱼鳞形冲孔去石筛面分哪几个区？各区中谷物和重杂质如何运动？为什么聚石区要作成梯形？13.比较筛选筛面和比重去石筛面的作用有何不同？14.窝眼精选的原理是什么？常见的设备有哪几种？15、光电分选的优点有哪些？14、滚筒分级筛的工作原理如何？级数与筒段数的关系。

15、分析鱼鳞形冲孔比重去石机中振动、气流和筛孔结构的作用。

16、筛分分成若干个粒级，通常有三种组合方式请说出各自特点并画出各自组合图？第三章食品粉碎机械与设备一、基本概念：粉碎、气流粉碎、切割机械、导程角二、回答下列问题1、粉碎的目的是什么？2、根据被粉碎的物料性质和成品粒度的大小，粉碎有哪几种？粉碎机可以分为哪几种？3、物料粉碎的基本方法有哪些形式？4、锤片式粉碎机的工作原理如何？按进料方式不同可分为哪几种？依靠哪种力来粉碎物料的？5、球磨机利用哪些作用粉碎物料的？球磨机转速大小对粉碎的影响6、气流粉碎机的工作原理是什么？有哪几种设备？7、如何完成切丁？8、绞肉机的结构组成及工作原理9、蘑菇定向切片机的工作过程10、打浆机的结构和工作过程，影响打浆的因素有哪些？11、螺旋榨汁机的主要结构和工作过程，圆筒筛开孔考虑哪些？螺杆结构对压榨的影响。
