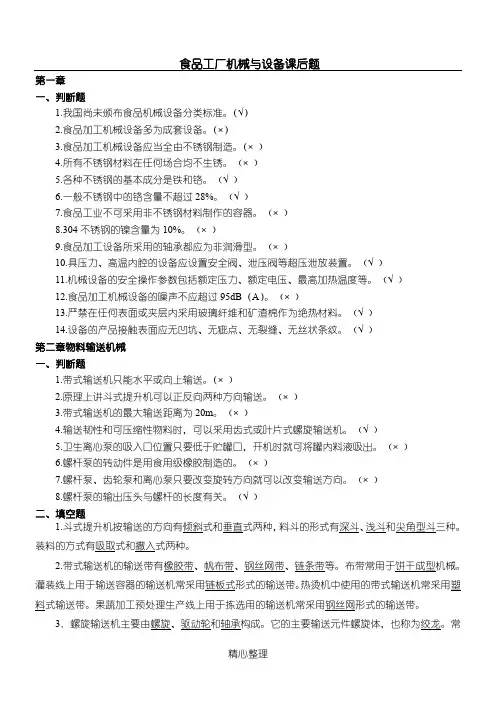

食品工厂机械与设备课后题第一章一、判断题1.我国尚未颁布食品机械设备分类标准。
（√）2.食品加工机械设备多为成套设备。
（×）3.食品加工机械设备应当全由不锈钢制造。
（×﹚4.所有不锈钢材料在任何场合均不生锈。
﹙×﹚5.各种不锈钢的基本成分是铁和铬。
﹙√﹚6.7.9.10.11.12.13.14.1.2.3.4.5.6.7.8.二、填空题1.斗式提升机按输送的方向有倾斜式和垂直式两种，料斗的形式有深斗、浅斗和尖角型斗三种。
装料的方式有吸取式和撒入式两种。
2.带式输送机的输送带有橡胶带、帆布带、钢丝网带、链条带等。
布带常用于饼干成型机械。
灌装线上用于输送容器的输送机常采用链板式形式的输送带。
热烫机中使用的带式输送机常采用塑料式输送带。
果蔬加工预处理生产线上用于拣选用的输送机常采用钢丝网形式的输送带。
3．螺旋输送机主要由螺旋、驱动轮和轴承构成。
它的主要输送元件螺旋体，也称为绞龙。
常见的螺旋形式有实体螺旋、带式螺旋、叶片式和齿形等四种。
其中，输送粉体物料时采用实体式，它的螺距与螺旋直径比为0.8，输送黏性物料时采用带式螺旋，它的螺距直径比为1。
当输送过程需要对物料进行混合作用时，可以采用叶片式或齿轮式螺旋，它们的螺距与螺旋直径比为1.2。
4．食品工厂中，常用采用斗式提升机、悬挂输送机、带式输送机、刮板式输送机、螺旋输送机等装置和机械对固体物料进行输送。
5．食品厂输送食品物料的离心泵常称为卫生离心泵，主要用于输送液体介质和低浓度的料液。
离心泵的叶片形式常有2片、3片和4片三种，用于食品物料的离心泵的叶片常为2片式和3片式两种。
6.781.A.2.A.3.A.4.A.5.A.6.A.关闭出口阀B.泵内灌满料液C.将泵的料液排出D.A和C7.较粘稠的料液可以用C泵输送。
A.离心B.齿轮C,螺杆D.B和C8.改变旋转方向，B泵不能获得反方向输送的效果。
A.离心B.齿轮C,螺杆D.转子9.输送肉糜可以采用C泵。
食品工厂机械与设备--许学勤
旗开得胜《食品工厂机械与设备》许学勤第一章总论第一节食品加工机械设备的分类与特点一、食品加工机械设备的分类二、食品加工机械设备的特点第二节食品加工机械的材料一、食品加工机械设备用材要求与性能二、食品机械中常用的材料三、食品机械设备材料的表面处理第三节食品机械设备的结构要求一、设备结构的卫生与安全二、设备结构的可洗净性三、产品接触面的表面质量及要求四、设备的可拆卸性要求五、设备安全卫生检查方便性要求六、设备的安装配置要求第四节食品加工机械设备的选型一、食品机械设备选型的原则二、设备选型计算本章小结思考题自测题第二章物料输送机械第一节固体物料输送机械第二节液体物料输送机械与设备1旗开得胜第三节可压缩流体输送机械与设备本章小结思考题自测题第三章清洗机械与设备第一节原料清选机械第二节包装容器清洗机械第三节CIP系统本章小结思考题自测题第四章分选分离机械与设备第五章粉碎切割机械第六章混合均质机械与设备第七章热交换热处理机械与设备第八章浓缩设备第九章干燥机械与设备第十章成型机械设备第十一章包装机械设备第十二章杀菌机械与设备第十三章冷冻机械设备第十四章典型食品生产线及其机械设备参考文献2旗开得胜《食品工厂机械与设备》以现有多种食品工厂机械与设备方面的教材及国内外相关文献资料为基础，共分十四章，以十二章的内容介绍了有关输送、清洗、热处理、分离、切割粉碎、混合均质、浓缩、干燥、成型、包装、杀菌和冷冻等方面的机械设备；第一章为总论主要介绍了食品机械设备的分类、特点、材料与结构要求及选型原则与方法等；第十四章集成性地介绍了典型食品加工生产线流程与设备。
3。
第八章 食品干燥机械与设备
一、对流干燥设备的特点和过程
在工业上应用最普遍的是对流干燥（ Convective drying ）。通常使用的 干燥介质是空气，被除去的湿分是水分。
空气既是载热体又是载湿体。 Air is both the heat carrier and the wetting body. 物料的干燥过程是属于传热和传质相结合的过程。 干燥过程进行的条件：被干燥物料表面所产生水汽（或其它蒸汽）的压力 大于干燥介质中水汽（或其它蒸汽）的分压，压差越大，干燥过程进行越快 （表面汽化和内部扩散）。所以干燥介质须及时将汽化的水汽带走，以保持一 定的汽化水的推动力。
网带式干燥机适用于谷物、脱水蔬菜、中药材等产品的干燥。适用的物 料形状可有片状、条状、颗粒、棒状、滤饼类等。
网带式干燥机是一种将物料置于输送网带（ Conveyor belt ）上，在随带 运动通过隧道过程中与热风接触而干燥的设备。
网带式干燥机由干燥室、输送带、风机、加热器、提升机和卸料机等组 成。
食品工厂机械与设备——第九章 干 燥机械与设备
四、网带式干燥设备 Mesh belt drying equipment
四、网带式干燥设备 （2）工作过程 Mesh belt drying equipment
整个干燥机也分成两个干燥区和一个吹风冷却区，第一干燥区又分成前、 后两个温区，物料经第一、二区干燥后，从第一输送带的末端自动落入第二个输 送带的首端，其间物料受到拨料器的作用而翻动，然后通过冷却区（ Cooling zone ），最后由终端卸出产品。
（2）工作过程
四、网带式干燥设备
工作时湿物料从进料口进至输送带上，随输送带运动至末端，通过翻板 落至下一输送带移动送料，依次自上而下，最后由卸料口排出。外界空气经 风机和加热器形成热风，通过分层进风柜调节风量送入干燥室（ Drying room ），使物料干燥。排出的废气可对物料进行预热（ Preheat ）。
《食品机械与设备》课程教学大纲
《食品机械与设备》课程教学大纲课程名称：食品机械与设备Food Machinery and Equipment课程编码：6321F011 学分：3 总学时：48说明【课程简介】食品机械与设备课程以介绍食品加工时所使用的各类机械与设备及他们的工作原理与机构为主要内容，主要包括运输机械、清洗机械、筛分机械、分级设备、泵、粉碎设备、热交换设备课、包装设备等。
课程理论严密，逻辑性强，有广阔的工程背景。
通过本课程的学习，使学生掌握食品机械与设备的工作原理、工作过程及应用，并能够在实际生产中，按照食品加工工艺选择合适的机械设备并配备生产线。
【课程性质】专业方向课【适用专业】食品科学与工程专业【教学目标】通过本门课程的学习，使学生了解食品机械设备的基本概念分类以及特点，掌握各门工艺课程中涉及的单元操作机械设备的结构特点、应用范围以及基本的造作注意事项。
希望通过本门课程的学习，使学生对食品工艺学中的各门课程中的加工原理及机械类型的选用等知识融会贯通。
【先修课程要求】食品工程原理、食品化学、机械设计基础、食品工厂设计等。
【能力培养要求】在食品工程原理的基础上进一步系统地学习食品加工中常用的机械与设备。
为工艺课的应用奠定基础。
通过这门课程的学习，学生能够掌握在现代食品加工过程中所使用的机械设备的原理和操作，为学生的就业铺垫机械设备基础。
【学习总量】总学时48学时，其中理论42学时，实验6学时；学生自主学习6学时，另行安排。
【教学方法与环境要求】加强理论与实际的结合，通过工厂实习和课程实验增强学生的动手能力，在教学活动中应始终把分析和思考能力的培养放在首位。
要求配备电脑操作台投影仪等设备。
【学时分配】【教材与主要参考书】教材：《食品工厂机械与设备》，许学勤，中国轻工业出版社，2009年4月，第二版参考书：【1】《食品加工机械与设备》，崔建云，中国轻工业出版社，2009年2月，第一版【2】《食品机械与设备》，殷涌光，化学工业出版社，2008年8月，第一版【3】《食品机械与设备》，康维民，中国农业科技出版社，2010年7月，第一版【4】自编实验讲义大纲内容绪论【教学目的和要求】了解：课程的性质，研究对象及任务，食品机械与设备的发展方向。
《食品加工机械与设备》课程标准
《食品加工机械与设备》课程标准1.课程简介本门课程作为食品加工技术专业的一门限选课，主要讲授乳品、肉品、果蔬饮料及方便食品等加工机械与设备。
结构上以食品生产流程为主线，以常规设备为基础，以先进技术、先进设备为导向。
总体上突出设备的原理、结构、分类、操作维护和故障分析等应用性强的内容，力争体现针对性、关键性、适用性。
2.课程理念根据食品加工技术职业岗位任职和岗位工作过程要求，结合食品工程技术员需要，本着“必需、够用”的原则，对本课程教学内容做了适当的调整与改进：对一些理论性较强的内容适当讲述；实践课选择了与行业、企业和市场上常见食品机械为主，使该课程与行业有了更密切的结合，体现了课程的职业性、实践性和开放性。
3.课程在人才培养方案中的地位和作用本课程通过食品机械与设备有关知识的学习，培养学生具有食品机械与设备选型、维护、改造及设计的初步能力，并有重点地介绍典型食品厂生产线的配套、生产设备的安装、维护、检修技术，旨在增强学生的动手能力，培养学生的工程素质，为今后能较好地胜任食品加工技术工作打好基础。
核心课程：为食品加工技术等专业的学生从事食品生产的技术岗位、工艺岗位毕业生夯实基础。
前导课程：有机化学、微生物学、食品生物化学、食品原料学、食品保藏原理、食品理化与微生物检验技术、食品添加剂、食品包装技术等；支撑后续课程：食品质量管理与标准法规、食品加工技术、顶岗实习等。
二、课程教学目标（一）总体目标食品机械与设备是为培养食品类相关专业学生有关各种食品加工常用机械设备的种类、特点、性能、适用性、选型、流程配套等方面理论知识和工程实际应用能力的一门专业课程。
课程讲述有关食品加工机械与设备的结构、性能、工作原理、应用特点以及参数的选择与确定等内容。
（二）具体目标1.知识目标（1）使学生掌握典型食品机械设计的基础理论、基本知识、工作原理和正确选型；（2）使学生具有对食品机械进行研究、设计和研究开发新设备的初步能力；（3）使学生了解通用型食品机械设计的基础理论、力学知识、工作原理、结构及参数计算；（4）培养根据工艺要求正确选择通用食品机械的能力。
食品工厂机械与设备习题与参考答案
食品工厂机械与设备习题与参考答案一、单选题（共51题，每题1分，共51分）1.灌装机中广泛使用的瓶罐升降机构形式为（）。
A、气动-机械混合式B、螺旋式C、气动式D、机械式正确答案：C2.糖、蛋白质含量较高的物料，如鸡蛋、蜂蜜和麦芽汁等宜采用下面哪种蒸发器浓缩（）。
A、离心薄膜蒸发器B、刮板式蒸发器C、长管式蒸发器D、板式蒸发器正确答案：B3.喷雾干燥得到的物料，可采用何种干燥设备去除剩余的结合水分？A、流化床干燥B、气流干燥C、滚筒干燥D、真空干燥正确答案：B4.真空蒸发浓缩设备的优点不包括（）。
A、适合热敏性物料B、热损失少C、热能消耗低D、加速水分蒸发正确答案：D5.食品工业喷雾干燥机的热空气与物料常呈（）。
A、并流B、错流C、混流D、逆流正确答案：A6.CIP清洗效率与（）关系最小。
A、洗液贮罐形状B、洗液流速C、洗液温度D、洗液有效浓度正确答案：A7.冷冻干燥机的冷阱除霜（）。
A、只能用电加热方式实现B、可在干燥中途进行C、不能在干燥过程中进行D、只能在干燥结束后进行正确答案：B8.流化床干燥机（）。
A、适用于恒速阶段干燥B、操作控制简单C、适用于不易结块物料D、通常适用于粒度为20~60μm的物料正确答案：C9.饼干成型机中，常用于输送饼干坯料的输送带材质是（）。
A、橡胶B、布C、钢丝网D、钢正确答案：C10.自动制袋充填包装机（）。
A、只能三边封口B、只能两端封口C、既可连续式也可间歇式D、只能四边封口正确答案：D11.用螺旋输送机输送粉体物料时，宜采用的螺旋体形式为（）。
A、实体B、带式C、叶片式D、齿型正确答案：A12.工业用高压均质机（）。
A、常用双级均质阀B、常用三柱塞泵C、柱运动频率>180次/分D、A、B和正确答案：D13.真空蒸发浓缩系统设备可不包括（）。
A、进料泵B、冷凝器C、真空系统D、蒸发器正确答案：D14.下列杀菌设备型式中，属于间歇式的是（）。
A、静水压式B、轨道回转式C、水封式D、淋水回转式正确答案：B15.可对贮罐内壁进行全方位清洗的喷头形式是（）。

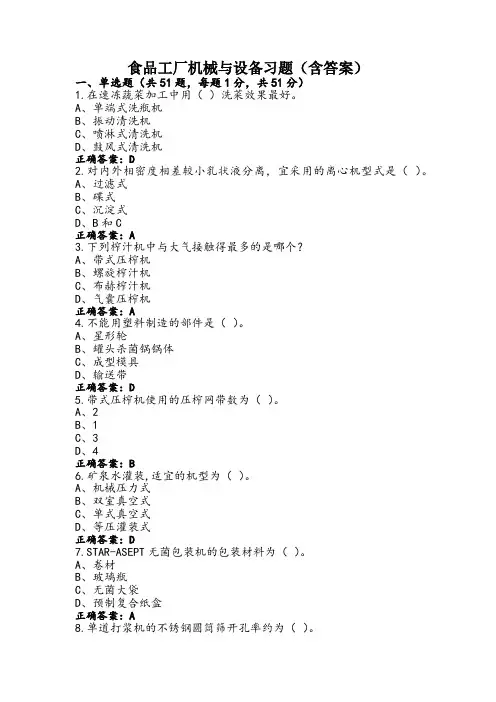

食品工厂机械与设备习题(含答案)
食品工厂机械与设备习题（含答案）一、单选题（共51题，每题1分，共51分）1.在速冻蔬菜加工中用（）洗菜效果最好。
A、单端式洗瓶机B、振动清洗机C、喷淋式清洗机D、鼓风式清洗机正确答案：D2.对内外相密度相差较小乳状液分离，宜采用的离心机型式是（）。
A、过滤式B、碟式C、沉淀式D、B和C正确答案：A3.下列榨汁机中与大气接触得最多的是哪个？A、带式压榨机B、螺旋榨汁机C、布赫榨汁机D、气囊压榨机正确答案：A4.不能用塑料制造的部件是（）。
A、星形轮B、罐头杀菌锅锅体C、成型模具D、输送带正确答案：D5.带式压榨机使用的压榨网带数为（）。
A、2B、1C、3D、4正确答案：B6.矿泉水灌装,适宜的机型为（）。
A、机械压力式B、双室真空式C、单式真空式D、等压灌装式正确答案：D7.STAR-ASEPT无菌包装机的包装材料为（）。
A、卷材B、玻璃瓶C、无菌大袋D、预制复合纸盒正确答案：A8.单道打浆机的不锈钢圆筒筛开孔率约为（）。
A、40%B、60%C、70%D、50%正确答案：B9.板框式过滤机的优点不包括（）。
A、适用范围广B、过滤速率较大C、可以连续操作D、结构紧凑正确答案：B10.螺旋式连续煮预机的热烫介质为（）。
A、热空气B、蒸汽C、热水D、过热蒸汽正确答案：B11.量杯式定量结构一般用于（）。
A、已挥发液体B、高液体液体C、低黏度液体D、含气液体正确答案：C12.压力式喷雾干燥机（）。
A、只能装一支喷枪B、产量调节性差C、只能用卧式干燥器D、只能用立式干燥箱正确答案：B13.以下设备中，基本不涉及热交换操作的是（）。
A、热烫蒸者设备B、冷冻设备C、杀菌设备D、分级分选设备正确答案：A14.必须有真空泵配套的食品加工操作是（）。
A、喷雾干燥B、气流干燥C、冷冻干燥D、罐头杀菌正确答案：C15.将原料牛乳中的杂质除去，可选用的离心机型式（）。
A、碟式B、沉降式C、过滤式D、三足式正确答案：B16.滚筒式干燥机（）。

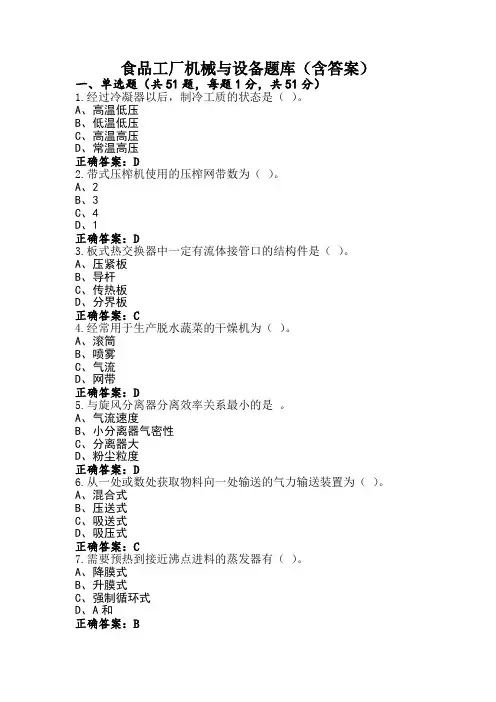

食品工厂机械与设备题库(含答案)
食品工厂机械与设备题库（含答案）一、单选题（共51题，每题1分，共51分）1.经过冷凝器以后，制冷工质的状态是（）。
A、高温低压B、低温低压C、高温高压D、常温高压正确答案：D2.带式压榨机使用的压榨网带数为（）。
A、2B、3C、4D、1正确答案：D3.板式热交换器中一定有流体接管口的结构件是（）。
A、压紧板B、导杆C、传热板D、分界板正确答案：C4.经常用于生产脱水蔬菜的干燥机为（）。
A、滚筒B、喷雾C、气流D、网带正确答案：D5.与旋风分离器分离效率关系最小的是。
A、气流速度B、小分离器气密性C、分离器大D、粉尘粒度正确答案：D6.从一处或数处获取物料向一处输送的气力输送装置为（）。
A、混合式B、压送式C、吸送式D、吸压式正确答案：C7.需要预热到接近沸点进料的蒸发器有（）。
A、降膜式B、升膜式C、强制循环式D、A和正确答案：B8.螺旋式连续煮预机的热烫介质为（）。
A、热空气B、过热蒸汽C、蒸汽D、热水正确答案：C9.下列热交换器中，密封圈最多的是（）。
A、盘管式B、列管式C、板式D、套管式正确答案：C10.下列设备中，不带搅拌器的是（）。
A、发酵罐B、酶解罐C、杀菌锅D、冷热缸正确答案：C11.气流式粉碎机能获得的最小粉体粒度为（）。
A、30μmB、50μmC、1μmD、20μm正确答案：B12.烤炉中用于传送面坯的载体采用的是（）。
A、网带B、钢带C、链条D、都可以正确答案：A13.压盖封口适用于（）。
A、金属容器B、塑料C、纸杯D、玻璃正确答案：A14.直管式气流干燥机的干燥管长度一般在（）。
A、5m以上B、7m以上C、8m以上D、10m以上正确答案：D15.喷雾干燥器蒸发强度范围在（）。
A、1~2B、1.5~2.5C、4~5D、2.5~4正确答案：A16.喷雾干燥得到的物料，可采用何种干燥设备去除剩余的结合水分？A、气流干燥B、真空干燥C、滚筒干燥D、流化床干燥正确答案：A17.工业用高压均质机常用（）。
食品工厂机械与设备试题库及参考答案

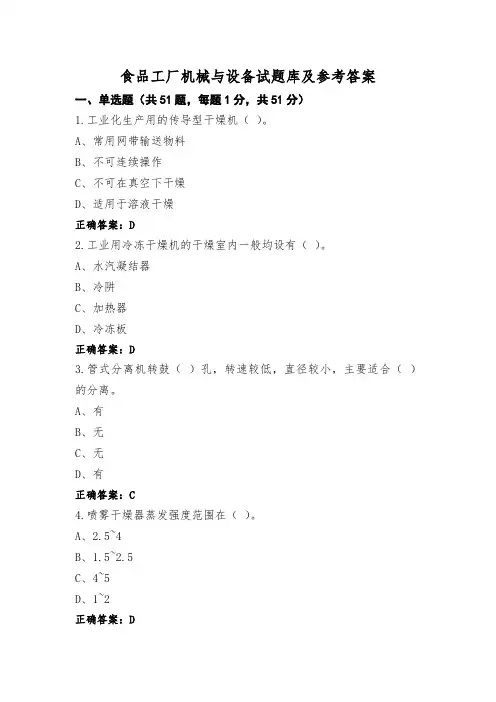

食品工厂机械与设备试题库及参考答案一、单选题（共51题，每题1分，共51分）1.工业化生产用的传导型干燥机（）。

A、常用网带输送物料B、不可连续操作C、不可在真空下干燥D、适用于溶液干燥正确答案：D2.工业用冷冻干燥机的干燥室内一般均设有（）。
A、水汽凝结器B、冷阱C、加热器D、冷冻板正确答案：D3.管式分离机转鼓（）孔，转速较低，直径较小，主要适合（）的分离。
A、有B、无C、无D、有正确答案：C4.喷雾干燥器蒸发强度范围在（）。
A、2.5~4B、1.5~2.5C、4~5D、1~2正确答案：D5.一般间歇式真空充气包装机每分钟操作次数为（）。
A、4~6次B、6~8次C、2~4次D、1~2次正确答案：D6.下列液体食品，（）不宜用常压灌装机灌装。
A、白酒B、牛奶C、矿泉水D、可乐正确答案：D7.隧道式饼干烤炉中，输送坯料的输送带是（）。
A、布带B、橡胶带C、塑料带D、钢带正确答案：A8.应考虑采用移动式CIP装置进行清洗的设备是（）。
A、喷雾干燥塔B、真空浓缩系统C、容器回转式混合器D、碟式离心机正确答案：A9.下列设备中，不带搅拌器的是（）。
A、酶解罐B、杀菌锅C、冷热缸D、发酵罐正确答案：B10.板式热交换器的优点不包括（）。
A、传热效率高B、结构紧凑C、适用于高粘度物料D、操作灵活正确答案：C11.板式热交换器中一定有流体接管口的结构件是（）。
A、分界板B、压紧板C、传热板D、导杆正确答案：C12.与连续式杀菌设备生产能力关系最大的因素是（）。
A、杀菌室的大小B、压缩空气压力C、冷却水温D、罐头的放置方式正确答案：A13.下列混合设备中属于旋转容器式混合机的设备为（）。
A、倾桶混合机B、行星锥形混合机C、卧式螺旋环带混合机D、倾斜螺带连续混合机正确答案：A14.将原料牛乳中的杂质除去，可选用的离心机型式（）。
A、过滤式B、碟式C、三足式D、沉降式正确答案：D15.对热敏性成分保留有较严格的产品应当采用下面哪种蒸发器？A、盘管式蒸发器B、夹套式蒸发器C、外加热循环蒸发器D、单程式蒸发器正确答案：B16.容器固定型分体物料混合器最常用的混合器件是（）。
