流体流速选择表

1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-2003 3.6.9 生活给水管道的水流速度，宜按表3.6.9采用。

表3。

6。

9 生活给水管道的水流速度（也是参考5.5.8规定。

）表5.5.8 水管道的流速以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。

2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》GB 50160—92第7.3.14条工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。

独立的消防给水管道的流速，不宜大于5m／s。

3.自动喷水灭火系统给水管流速：摘自《自动喷水灭火系统设计规范》GB GB 50084—20019. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。

9. 2. 1条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。

采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。

原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的：我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m／s；铸铁管为3m／s。

4. 给水水泵房：1.消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点：2 补水量应经计算确定，且补水管的设计流速不宜大于2.5m／s；2. 给水泵进出水管流速：摘自《室外给水规范GB 50013-2006》：6.3.1 水泵吸管及出水管的流速，宜采用下列数值；1 吸水管直径小于250mm时，为1.0～1.2m／s；直径在250～1000mm时，为1.2～1.6m／s；直径大于1000mm时，为1.5～2.0m／s。

常用流体流速选择管道内流速常用值/（m/s）管道内流速常用值/（m/s）流体种类应用场合管道种类平均流速备注水一般给水主压力管道2~3低压管道0.5~1泵进口0.5~2.0泵出口1.0~3.0工业用水离心泵压力管3~4离心泵吸水管DN250 1~2 DN250 1.5~2.5往复泵压力管1.5~2往复泵吸水管1给水管道内流速常用值/（m/s）流体种类水应用场合一般给水泵进口泵出口工业用水管道种类主压力管道低压管道离心泵压力管离心泵吸水管往复泵压力管往复泵吸水管给水总管排水管冷却凝结冷水管热水管凝结水泵吸收管凝结水泵出水管自流xx管一般液体高粘度液体低粘度粘度50mt;">·sDN25 DN50DN100粘度100 mt;">·sDN50 DN100DN200DN25粘度1000 mt;">·sDN50 DN100DN200气体低压高压压缩空气压气机烟道压气机进气管平均流速2~3 0.5~10.5~2.01.0~3.03~4DN2501~2DN2501.5~2.51.5~2<11.5~30.5~1.01.5~2.51~1.50.5~11~20.1~0.31.5~3.00.5~0.91.0~1.60.5~0.70.7~1.01.2~1.60.1~0.20.16~0.250.25~0.350.35~0.5510~208~152~7~1020~30MPa备注压气机输气管一般情况饱和蒸汽DN<50 DN>70DN<100锅炉、汽轮机DN=100~200 DN>200过热蒸汽DN<100 锅炉、汽轮机DN=100~200 DN>200~20 <8<1515~3025~3530~4020~4030~5040~60。

1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-2003 3.6.9 生活给水管道的水流速度，宜按表3.6.9采用。

表3。

6。

9 生活给水管道的水流速度（也是参考5.5.8规定。

）表5.5.8 水管道的流速以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。

2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》GB 50160—92第7.3.14条工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。

独立的消防给水管道的流速，不宜大于5m／s。

3.自动喷水灭火系统给水管流速：摘自《自动喷水灭火系统设计规范》GB GB 50084—20019. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。

9. 2. 1条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。

采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。

原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的：我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m／s；铸铁管为3m／s。

4. 给水水泵房：1.消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点：2 补水量应经计算确定，且补水管的设计流速不宜大于2.5m／s；2. 给水泵进出水管流速：摘自《室外给水规范GB 50013-2006》：6.3.1 水泵吸管及出水管的流速，宜采用下列数值；1 吸水管直径小于250mm时，为1.0～1.2m／s；直径在250～1000mm时，为1.2～1.6m／s；直径大于1000mm时，为1.5～2.0m／s。

水系统推荐流速表
(1) 《室外给水设计规范》GB50013-2018的推荐值见表1。

GB50013-2018推荐流速(m/s)表1
(2)《建筑给水排水设计规范》GB50015-2003的给水管道流速推荐值：1)生活给水管道水流速度的推荐值，见表2
GB50015-2019生活给水管道推荐流速表2
2)冷却塔循环管道水流速度的推荐值，见表3
冷却塔循环管道水推荐流速表3
当循环水泵从冷却塔集水池中吸水时，吸水管的流速宜采用
1.0~1.2m/s；当循环水泵直接从循环管道吸水时，推荐流速(υ)如下：
①吸水管DN≤250mm时，υ=1.0~1.5m/s；
②吸水管DN＞250mm时，υ=1.5~2.0m/s；
③水泵出水管的流速可采用循环干管下限流速。

(3) Carrier：《Handbook of AirConditioning System Design》中的推荐流速表4列出的推荐流速，是建立在噪声与腐蚀均保持在允许水平时的最大值。

Carrier HandBook推荐流速(m/s) 表4
(4)管内的最大水流速度
表26.5-13系Carrier：
《Handbook of AirConditioningSystem Design》提供的保持最小腐蚀的最大水流速度。

管内的最大水流速度。

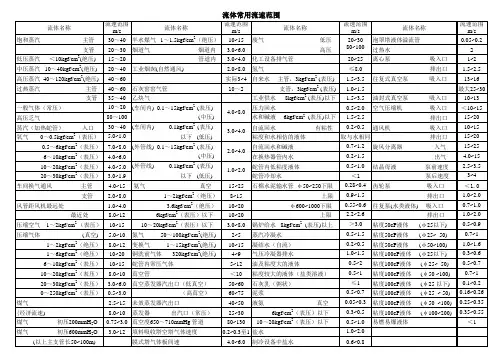

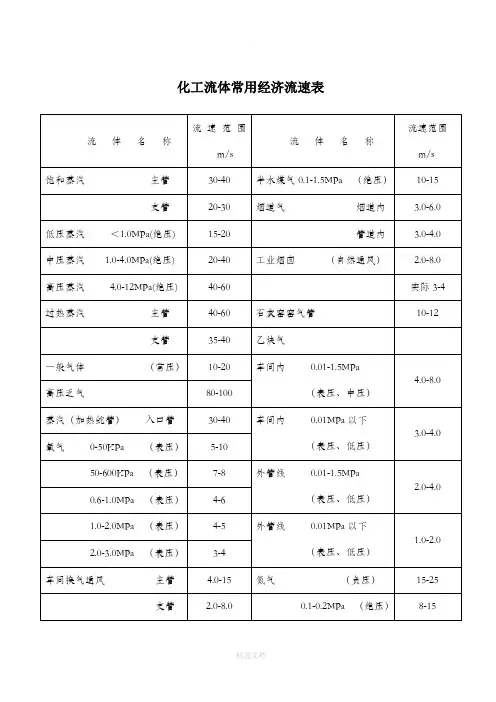

流体名称流速范围m/s 流体名称流速范围m/s流体名称流速范围m/s 流体名称流速范围m/s 饱和蒸汽主管30～40半水煤气 1～1.5kgf/cm 2（绝压）10~15废气低压泡罩塔液体溢流管0.05~0.2支管20～30烟道气烟道内 3.0~6.0高压过热水2低压蒸汽＜10kgf/cm 2(绝压)15～20管道内3.0~4.0化工设备排气管20~25离心泵吸入口1~2中压蒸汽 10～40kgf/cm 2(绝压)20～40工业烟囱(自然通风)2.0~8.0氢气≤8.0排出口 1.5~2.5高压蒸汽 40～120kgf/cm 2(绝压)40～60实际3~4自来水主管，3kgf/cm 2(表压) 1.5~3.5往复式真空泵吸入口13~16过热蒸汽主管40～60石灰窑窑气管10～２支管，3kgf/cm 2 (表压)1.0~1.5最大25~30支管35～40乙炔气工业供水 8kgf/cm 2(表压)以下1.5~3.5油封式真空泵吸入口10~13一般气体（常压）10～20(车间内) 0.1～15kgf/cm 2(表压)压力回水0.5~2.0空气压缩机吸入口＜10~15高压乏气80～100 (中压)水和碱液 6kgf/cm 2(表压)以下 1.5~2.5排出口15~20蒸汽（加热蛇管）入口30～40(车间内) 0.1kgf/cm 2 (表压)自流回水有粘性0.2~0.5通风机吸入口10~15氧气 0～0.5kgf/cm 2（表压） 5.0~1.0以下 (低压)粘度和水相仿的液体取与水相同排出口15~20 0.5～6kgf/cm 2（表压）7.0~8.0(外管线) 0.1～15kgf/cm 2 (表压)自流回水和碱液0.7~1.2旋风分离器入气15~25 6～10kgf/cm 2（表压） 4.0~6.0 (中压)在换热器管内水0.2~1.5出气 4.0~15 10～20kgf/cm 2（表压） 4.0~5.0(外管线) 0.1kgf/cm 2(表压)蛇管内低粘度液体0.5~1.0结晶母液泵前速度 2.5~3.5 20～30kgf/cm 2（表压） 3.0~1.9以下 (低压)蛇管冷却水＜１泵后速度3~4车间换气通风主管 4.0~15氨气真空15~25石棉水泥输水管φ50~250下限0.28~0.4齿轮泵吸入口＜1.0支管2.0~8.0 1～2kgf/cm 2（绝压）8~15上限0.9~1.5排出口1.0~2.0风管距风机最远处 1.0~4.03.6kgf/cm 2（绝压）10~20φ600~1000下限0.55~0.6往复泵(水类液体) 吸入口0.7~1.0最近处8.0~12 6kgf/cm 2（表压）以下10~20上限2.2~2.6排出口1.0~2.0压缩空气 1～2kgf/cm 2 （表压）10~15 10～20kgf/cm 2（表压）以下3.0~8.0锅炉给水 8kgf/cm 2(表压)以上＞3.0粘度50cP 液体 (φ25以下)0.5~0.9压缩气体 (真空) 5.0~10氮气 50～100kgf/cm 2(绝压)2~5蒸汽冷凝水0.5~1.5粘度50cP 液体 (φ25~ 50)0.7~1 1～2kgf/cm 2（绝压）8.0~12变换气 1～15kgf/cm 2(绝压)10~15凝结水（自流）0.2~0.5粘度50cP 液体 (φ50~100) 1.0~1.6 1～6kgf/cm 2（绝压）10~20铜洗前气体 320kgf/cm 2(绝压)4~9气压冷凝器排水 1.0~1.5粘度100cP 液体 (φ25以下)0.3~0.6 6～10kgf/cm 2（表压）10~15蛇管内常压气体5~12油及粘度大的液体0.5~2粘度100cP 液体 (φ25~ 50)0.5~0.7 10～20kgf/cm 2（表压）8.0~10真空管＜10粘度较大的液体（盐类溶液）0.5~1粘度100cP 液体 (φ50 ~100)0.7~1 20～30kgf/cm 2（表压） 3.0~6.0真空蒸发器汽出口（低真空）50~60石灰乳（粥状）≤1粘度100cP 液体 (φ25 以下)0.1~0.2 0～250kgf/cm 2（表压）0.5~3.0 （高真空）60~75泥浆0.5~0.7粘度100cP 液体 (φ25 ~ 50)0.16~0.26煤气 2.5~15未效蒸发器汽出口40~50液氨真空0.05~0.3粘度100cP 液体 (φ50 ~100)0.25~0.35)8.0~10蒸发器出汽口（常压）25~30 6kgf/cm 2（表压）以下0.3~0.5粘度100cP 液体 (φ100~200)0.35~0.55煤气初压200mmH 2O 0.75~3.0真空度650～710mmHg 管道80~13010～20kgf/cm 2（表压）以下0.5~1.0易燃易爆液体＜1煤气初压600mmH 2O3.0~12填料吸收塔空塔气体速度0.2~0.3至1盐水 1.0~2.0 (以上主支管长50~100m)膜式塔气体板间速4.0~6.0制冷设备中盐水0.6~0.82.0~4.01.0~2.0流体常用流速范围20~3080~1004.0~8.03.0~4.0。
