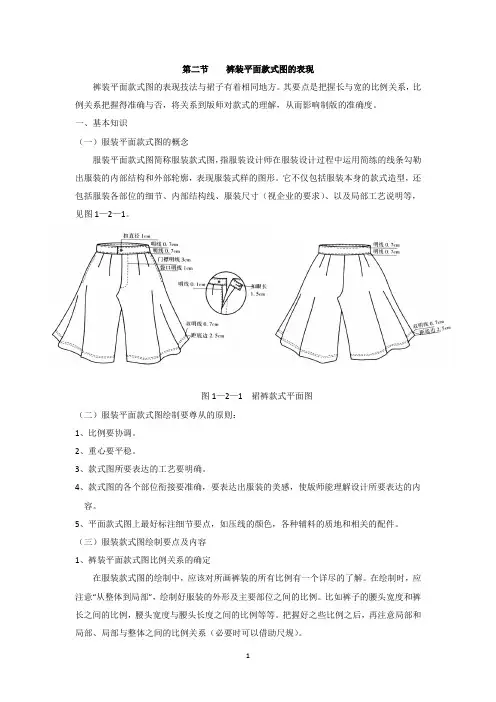

第二节裤装平面款式图的表现裤装平面款式图的表现技法与裙子有着相同地方。
其要点是把握长与宽的比例关系，比例关系把握得准确与否，将关系到版师对款式的理解，从而影响制版的准确度。
一、基本知识（一）服装平面款式图的概念服装平面款式图简称服装款式图，指服装设计师在服装设计过程中运用简练的线条勾勒出服装的内部结构和外部轮廓，表现服装式样的图形。
它不仅包括服装本身的款式造型，还包括服装各部位的细节、内部结构线、服装尺寸（视企业的要求）、以及局部工艺说明等，见图1—2—1。
图1—2—1 裙裤款式平面图（二）服装平面款式图绘制要尊从的原则：1、比例要协调。
2、重心要平稳。
3、款式图所要表达的工艺要明确。
4、款式图的各个部位衔接要准确，要表达出服装的美感，使版师能理解设计所要表达的内容。
5、平面款式图上最好标注细节要点，如压线的颜色，各种辅料的质地和相关的配件。
（三）服装款式图绘制要点及内容1、裤装平面款式图比例关系的确定在服装款式图的绘制中，应该对所画裤装的所有比例有一个详尽的了解。
在绘制时，应注意“从整体到局部”，绘制好服装的外形及主要部位之间的比例。
比如裤子的腰头宽度和裤长之间的比例，腰头宽度与腰头长度之间的比例等等。
把握好之些比例之后，再注意局部和局部、局部与整体之间的比例关系（必要时可以借助尺规）。

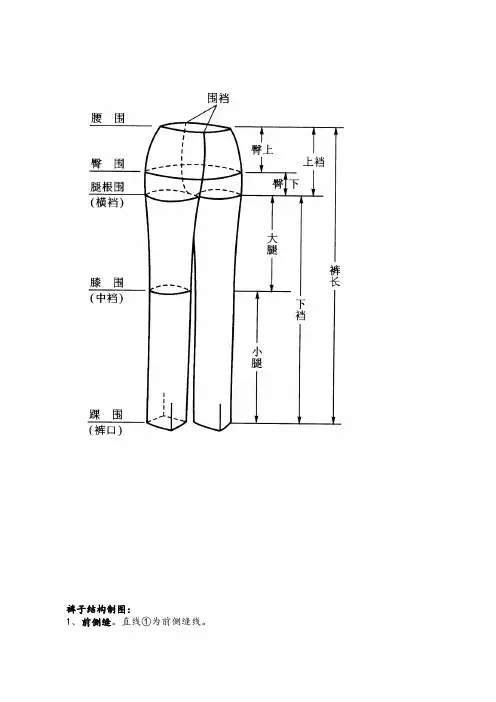

①成年人裤长与直裆的比例关系通常我们将正常人体以七头长或七个半头长的比例来划分，下肢部分约占整个人体长度的七分之四，腰围到大腿根部的长度基本上是一个头长的比例，普通裤长的直裆约是裤长的1/4，裤装的款式图可以根据这比例来画图（见图1—2—2）。
图1—2—2 成年人裤长与直裆的比例关系示意图②儿童裤长与直裆长的比例关系儿童的体型与成人是有所区别的，从1周岁时的4个头长到14周岁时与成人基本接近或相同的7个头长，每个时期的头长比都在发生变化，因此，绘制裤子时要区分不同年龄阶段进行裤长与直裆长度比例关系的调整。
（见图1—2—3）图1—2—3儿童裤长与直裆长的比例关系示意图通过对人体比例和实际穿着状态的观察，正常人体裤子（以西裤为例）的直裆长与1/4臀围宽约是4：3（不包括低腰裤），这种比例绘制的效果比较接近实物。
（3）腰围与臀围宽度之间的比例关系正常人的体型是臀围大腰围小，而腰围小于臀围量也可以确保裤子固定住腰部。
基于以上两个因素，绘制平面图时注意臀围与腰围宽度之间的关系，注意观察低腰裤与正常腰位线裤子的不同之处。
2．对称关系如果沿人的眉心，人中，肚脐画一条垂线，以这条垂线为中心，人体的左右两部分是对称的，所以服装的主体结构必然呈现出对称的结构，“对称”不仅是服装的特点和规律，而且很多服装因对称而产生美感。
因此在款式图的绘制过程中，我们一定要注意服装的对称规律。
初学者在手绘款式图时可以使用“对折法”，先画好服装的一半（左或右），然后再沿中线对折，描画另一半，这种方法可以轻易地画出左右对称的服装款式图。
若用电脑软件来绘制服装款式图，只要画出服装的一半，然后对这一半进行复制，比手绘要方便得多。
3．线条运用方法在服装款式图的绘制过程中，一般是由线条绘制而成。
所以我们在绘制的过程中要注意线条的准确和清晰，不可以模棱两可，如果画的不准确或画错线条，一定要用橡皮擦干净，绝对不可以保留，以免给制版师带来不便。
另外在绘制服装款式图的过程中，不但要注意线条的规范，而且还要注意表现出线条的美感，要把轮廓线、结构线及工艺缉明线等线条区别开，一般我们可以利用不同线型来绘制服装款式图，见表1-2-1。
表1-2-1 绘制时不同线型的作用线条名称表现方式用途实线表现款式的轮廓线和内部结构线虚线表现款式上缉明线部位其它款式细部（褶裥和特殊）的表现方法４．文字说明和面辅料小样服装款式图绘制完成后，为方便打制师和工艺师更准确地完成服装的制版与样衣的制作，还应标出必要的文字说明，其内容包括：服装的设计思想，成衣主要部位的尺寸（如：裤长、臀围等），工艺制作的要求（如；明线的位置和宽度，服装印花的位置和特殊工艺要求，扣位等），以及面料的搭配和款式图在绘制中无法表达的细节。
另外在服装款式图上一般要附上辅料小样（包括扣子，花边以及特殊的装饰材料等）。
这样可以使服装生产参与者更直观地了解设计师的设计意图，为服装在生产过程中采购面、辅料提供了重要的参考依据。
５．细节的表达服装款式图中的细节表现也很重要，既可用局部放大的方法来展大达，也可以用文字说明的方法添加标注或说明，把细节交待清楚。
二、服装平面款式图绘制的工具和形式（一）服装平面款式图绘制的常用工具和材料纸张（通常用A4复印纸）。
活动铅笔、笔芯和橡皮。
透明直尺、曲线板。
拷贝纸或拷贝台。
其它：坐标纸、人台模型、卡纸、电脑配套设备等。
（二）服装平面款式图绘制的形式1、黑白平面款式图：能准确的表达出款式中的分割线、结构线、工艺上的明线以及省、褶裥、袋位、扣位等细节。
2、彩色平面款式图：在黑白款式图的基础上填上需要的颜色，这样可以看出配色后的效果。
三、裤装平面款式图的绘制方法及应用，绘制的方法上可以分为手工绘制和电脑绘制两种。
1、手工绘制法。
（1）实物写生法：就是把实物平放在桌面上，分别绘制出正面图和背面图。
实物要选最佳角度放置，正面的大部分或局部的精彩部位作为绘画对象。
在服装来样加工的制作过程中，大多数用实物写生的方法。
（见图1—2—4）正面照片背面照片款式图绘制正面款式图背面款式图1—2—4 手工绘制与成衣照片对照图（2）数据比例法：就是根据服装实际的尺寸或制单尺寸，用一定的比例（1：10或1：5）进行数字缩小的方法，从上到下、从左到右、从正面到背面的绘制过程。
对于初学者容易把握整个比例的造型，能较好的把握款式整体的造型，但是视觉效果会显得呆板（见图1—2—5）。
具体操作步骤如下：现将成衣规格按比例进行换算，再按换算后尺寸进行绘图。
成衣规格单位：cm 号型裤长腰围／2臀围／2脚口直裆160/68A 98 35 50 20 25比例1：10 9.8 3.5 5 2 2.5正面背面图1—2—5 数据比例法绘制的裤装（3）目测草图设计法：这是设计师在成衣设计过程中采用最多的一种方法，通过草图的绘制表达出设计师的设计意图，这要有一定的绘画造型基础。
其过程是先绘制草图，然后以草图为底稿，再用铅笔在底稿的基础上绘制出服装款式图的结构与线条，直至完成正稿。
2、电脑软件绘制款式图（1）Coreldraw软件直接绘图法:在Coreldraw软件里采用目测草图法，使用软件中的绘图工具直接将服装款式绘制出来，目前此方法在服装公司广泛运用。
(2)Potoshop软件填色、填面料处理法:导出Coreldraw绘制的图片在Potoshop软件中进行颜色的处理至完成或达到自己理想的效果。
也可将实际面料扫描后，填到款式图中，这样就直接可以看到成衣的效果。
另外还有Illustrator等软件的广泛使用。
四、手工绘制裤装法实际操作步骤将裤长的四分之一作为直裆的长度，画出基本框架（见图1—2—6），具体方法如下:AB距离为直裆长（不包括腰宽）AB:AC=4:3，CD=裤长中档线根据具体的款式而定。
图1—2—6 裤装平面图基本框架的确定1、西裤平面图的绘制特征：正常腰位、臀部合体、裤管呈直筒型。
绘制步骤，图1—2—7步骤1：画出基本框架步骤2：确定腰围与臀围的比例，A、B等距，腰宽为4cm,A+B=臀围的五分之一，也可以考虑臀腰差的比值；确定中档、脚口部位正面反面步骤3：确定外轮廓形状步骤4：画出内部结构和细节，整体完成正、反面款式图，要求左右对称图1—2—7 西裤平面图的绘制步骤2. 低腰牛仔裤（脚口微型喇叭）。
特征：低腰位、臀部紧身、脚口微型喇叭。
绘制步骤，见图1—2—8中裆线步骤1：画出基本框架，大小比例根据款式特征，可以在围度上适当减小，拉长纵向，体现修长步骤2：腰口大可以定数或采用四等分来取值，中档线定中间或偏上；脚口根据喇叭口略放大正面反面步骤3：确定外轮廓形状步骤4：画出内部结构和细节，整体完成正、反面款式，要求左右对称图1—2—8 低腰牛仔裤平面图的绘制步骤3. 高腰锥形裤特征：高腰位、臀部紧身、脚口微型喇叭。
绘制步骤，见图1—2—9步骤1：画出基本框架，该裤型抓住腰和脚口的特征步骤2：确定腰围大和腰宽，中档部位忽略不计，定出脚口大小正面反面步骤3：确定外轮廓形状步骤4：画出内部结构和细节，整体完成正、反面款式，要求左右对称图1—2—9 高腰锥形裤平面图的绘制步骤4．变化时装裤特征：低腰位宽腰面、臀部合体、腰面设计丰富、裤管有纵向和横向分割，大口袋设计绘制步骤，见图1—2—10步骤1：画出基本框架步骤2：此款为中腰时装裤，在基本框架上确定腰宽，中档部位忽略正面反面步骤3：确定个部位比步骤4：此款装饰线和袋比较丰富，考虑前后的重叠关系，压明线的方向图1—2—10 宽腰面低腰时装裤平面图的绘制步骤拓展与练习1. 了解服装平面款式图的重要性。
2. 服装平面款式图中裤长、直裆长和腰、臀大比例的关系是怎样的？3. 请临摹下面的各类裤子平面款式图。
图B 图C 图A图D 图E。
