网络综合实验四 ospf路由配置

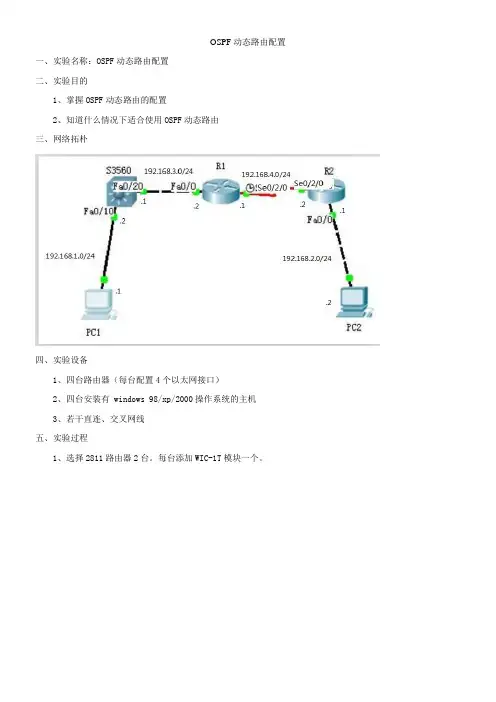

OSPF动态路由配置一、实验名称：OSPF动态路由配置二、实验目的1、掌握OSPF动态路由的配置2、知道什么情况下适合使用OSPF动态路由三、网络拓朴四、实验设备1、四台路由器（每台配置4个以太网接口）2、四台安装有 windows 98/xp/2000操作系统的主机3、若干直连、交叉网线五、实验过程1、选择2811路由器2台。

每台添加WIC-1T模块一个。

2、将路由器、主机根据如上图示进行连接。

3、设置主机的IP地址、子网掩码和默认网关4、三层交换机S3560接口配置Switch>enSwitch#conf tSwitch(config)#hostname S3560Enter configuration commands, one per line. End with CNTL/Z.S3560(config)#vlan 10S3560(config-vlan)#exitS3560(config)#vlan 20S3560(config-vlan)#exitS3560(config)#int f0/10S3560(config-if)#switchport access vlan 10S3560(config-if)#exitS3560(config)#int f0/20S3560(config-if)#switchport access vlan 20S3560(config-if)#exitS3560(config)#ip routing //启用三层交换机路由功能S3560(config)#interface vlan 10S3560(config-if)#ip address 192.168.1.2 255.255.255.0 S3560(config-if)#no shutdownS3560(config-if)#exitS3560(config)#interface vlan 20S3560(config-if)#ip address 192.168.3.1 255.255.255.0 S3560(config-if)#no shutdownS3560(config-if)#exit5、路由器R1接口配置Router>enRouter#conf tRouter(config)#hostname R1R1(config)#interface f0/0R1(config-if)#ip address 192.168.3.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface s0/2/0R1(config-if)#clock rate 64000R1(config-if)#ip address 192.168.4.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exit6、路由器R2接口配置Router>enRouter#conf tRouter(config)#hostname R2R2(config)#interface f0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#interface s0/2/0R2(config-if)#ip address 192.168.4.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exit7、三层交换机的OSPF的配置S3560(config)#router ospf 1 //启用OSPF协议S3560(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）S3560(config-router)#network 192.168.1.0 0.0.0.255 area 0S3560(config-router)#network 192.168.3.0 0.0.0.255 area 08、路由器R1的RIP的配置R1(config)#router ospf 1 //启用OSPF协议R1(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）R1(config-router)#network 192.168.3.0 0.0.0.255 area 0R1(config-router)#network 192.168.4.0 0.0.0.255 area 09、路由器R2的RIP的配置R2(config)#router ospf 1 //启用OSPF协议R2(config-router)#log-adjacency-changes //令可用来激活路由协议邻接关系变化日志的功能（例如ospf或者ISIS等）R2(config-router)#network 192.168.4.0 0.0.0.255 area 0R2(config-router)#network 192.168.2.0 0.0.0.255 area 010、查看三层交换机S3560路由表信息S3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10O 192.168.2.0/24 [110/66] via 192.168.3.2, 00:04:35, Vlan20C 192.168.3.0/24 is directly connected, Vlan20O 192.168.4.0/24 [110/65] via 192.168.3.2, 00:04:35, Vlan2011、查看路由器R1路由表信息R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setO 192.168.1.0/24 [110/2] via 192.168.3.1, 00:02:12, FastEthernet0/0O 192.168.2.0/24 [110/65] via 192.168.4.2, 00:15:39, Serial0/2/0C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/2/012、查看路由器R2路由表信息R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setO 192.168.1.0/24 [110/66] via 192.168.4.1, 00:02:40, Serial0/2/0C 192.168.2.0/24 is directly connected, FastEthernet0/0O 192.168.3.0/24 [110/65] via 192.168.4.1, 00:02:50, Serial0/2/0C 192.168.4.0/24 is directly connected, Serial0/2/013、其他查看配置信息命令Router#show ip route //查看路由器的路由表Router#show ip route rip //查看路由表中通过RIP路由协议学习到的路由Router#show ip protocol //查看路由器开启的路由协议Router#show ip ospf neighbor //查看与本路由器是“邻居”关系的路由器Router#show ip ospf interface //查看区域号和与此相关的信息Router#show ip ospf database //查看前路由器ospf的数据库信息Router#clear ip route * //清除路由表中通过路由协议学习到的路由14、进行主机间ping测试15、跟踪PC1 PC2的数据包转发过程PC> tracert 192.168.2.2。

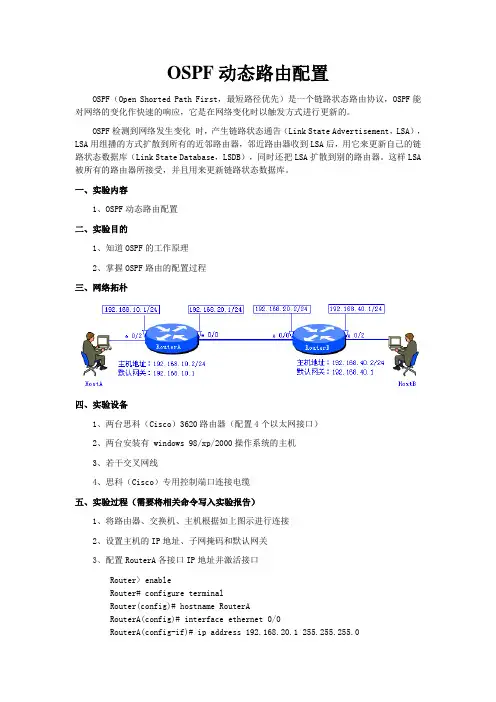

OSPF动态路由配置OSPF（Open Shorted Path First，最短路径优先）是一个链路状态路由协议，OSPF能对网络的变化作快速的响应，它是在网络变化时以触发方式进行更新的。

OSPF检测到网络发生变化时，产生链路状态通告（Link State Advertisement，LSA），LSA用组播的方式扩散到所有的近邻路由器，邻近路由器收到LSA后，用它来更新自己的链路状态数据库（Link State Database，LSDB），同时还把LSA扩散到别的路由器。

这样LSA 被所有的路由器所接受，并且用来更新链路状态数据库。

一、实验内容1、OSPF动态路由配置二、实验目的1、知道OSPF的工作原理2、掌握OSPF路由的配置过程三、网络拓朴四、实验设备1、两台思科（Cisco）3620路由器（配置4个以太网接口）2、两台安装有 windows 98/xp/2000操作系统的主机3、若干交叉网线4、思科（Cisco）专用控制端口连接电缆五、实验过程（需要将相关命令写入实验报告）1、将路由器、交换机、主机根据如上图示进行连接2、设置主机的IP地址、子网掩码和默认网关3、配置RouterA各接口IP地址并激活接口Router> enableRouter# configure terminalRouter(config)# hostname RouterARouterA(config)# interface ethernet 0/0RouterA(config-if)# ip address 192.168.20.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exitRouterA(config)# interface ethernet 0/2RouterA(config-if)# ip address 192.168.10.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exit4、配置RouterB各接口IP地址并激活接口Router> enableRouter# configure terminalRouter(config)# hostname RouterBRouterB(config)# interface ethernet 0/0RouterB(config-if)# ip address 192.168.20.2 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exitRouterB(config)# interface ethernet 0/2RouterB(config-if)# ip address 192.168.40.1 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exit5、配置RouterA路由器OSPF动态路由RouterA(config)# router ospf 100RouterA(config-router)# network 192.168.10.0 0.0.0.255 area 0RouterA(config-router)# network 192.168.20.0 0.0.0.255 area 0RouterA(config-router)#exit6、配置RouterB路由器OSPF动态路由RouterB(config)# router ospf 100RouterB(config-router)# network 192.168.20.0 0.0.0.255 area 0RouterB(config-router)# network 192.168.40.0 0.0.0.255 area 0RouterB(config-router)# exit7、显示RouterA的路由表信息RouterA# show ip routeC 192.168.20.0 is directly connected, Ethernet0/0C 192.168.10.0 is directly connected, Ethernet0/2192.168.40.0 [110/10] via 192.168.40.1, 00:00:10, Ethernet0/0 8、显示RouterB的路由表信息RouterB# show ip routeC 192.168.20.0 is directly connected, Ethernet0/0C 192.168.40.0 is directly connected, Ethernet0/2192.168.10.0 [110/10] via 192.168.10.1, 00:10:09, Ethernet0/09、显示RouterA的链路状态数据库信息RouterA# show ip ospf databaseOSPF Router with ID (192.168.20.1) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.10.1 192.168.20.1 0 0x80000007 0x5604192.168.20.1 192.168.20.1 0 0x80000003 0x8678192.168.40.1 192.168.40.1 0 0x80000009 0x370510、显示RouterB的链路状态数据库信息RouterB# show ip ospf databaseOSPF Router with ID (192.168.40.1) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.20.2 192.168.40.1 0 0x80000002 0x2709192.168.10.1 192.168.20.1 0 0x80000005 0x4490192.168.40.1 192.168.40.1 0 0x80000001 0x3849六、思考问题1、采用OSPF协议，路由器中有哪三个表，请分别说明其作用。

网络工程综合实训报告 SANY GROUP system office room 【SANYUA16H-网络工程综合组网实训报告项目名称中小企业网络改建班级网络131组长王坤成员申中文崔文生指导教师朱文龙日期 2015年12月22日中小企业网络改建一、项目内容与目标本项目模拟一个真实的网络工程，加强对网络技术的理解，提高网络技术的实际应用能力。

（宋体小四）●通过本实训，应达到以下目标：了解网络建设流程●掌握中小企业组网相关技术●独立部署中小企业网络二、项目背景现有网络存在的问题（宋体小四）该公司是一个高新技术企业，以研发，销售汽车零件为主，公司总部设在北京，在深圳设有一个办事处，在上海设有研究所。

总部负责公司运营管理，深圳办事处负责销售，上海负责公司产品市场调研，产品研发等工作。

但随着公司发展，还存在以下网络问题。

（1）网络故障不断，时常出现网络瘫痪现象。

（2）病毒泛滥，攻击不断‘（3）总部同办事处发送信息不安全。

（4）员工使用P2P工具，不能监管。

（5）公司的一些服务器只能托管，不能放在公司内部。

三、网络规划与设计网络建设目标（黑体小四加粗）正文（宋体小四）该公司决定对当前的总部及办事处的办公网络进行升级改造，解决当前网络存在的问题，提高公司效益，降低公司的运营成本。

为此公司提出了以下建设目标。

（1）网络带宽升级，达到千兆骨干，百兆到桌面。

（2）增强网络的可靠性及可用性。

（3）网络要易于管理，升级和扩展。

（4）确保内网安全级同办事处之间交互数据的安全。

（5）服务器管理及访问权限控制，并能监管网络中的P2P应用。

网络规划拓扑规划规划的网络拓扑结构如实验图所示。

为了方便统一管理，需要对所有设备进行统一命名。

AA—BB—CC其中，AA表示设备所处的地点，如北京简写为BJ，上海简写为SH；BB表示设备的型号，如MSR 30-20表示为MSR3020，S3100-52P-SI表示为SW1；CC表示同型号设备的数量，如第一台设备表示为0，第二胎设备标识为1。

计算机网络实验实验四Packet Tracer路由交换综合实验实验报告班级：姓名：学号：实验四Packet Tracer路由交换综合实验实验报告实验要求：使用Packet Tracer模拟器搭建实验拓扑，并对交换机、路由器、PC 和服务器进行相应配置，配置最后结果，能实现PC之间的ping互通，能通过PC的浏览器访问服务器网站。

配置步骤如下：Step1：搭建实验拓扑如下图所示：Step2：规划各设备的IP地址，如下表所示：请注意：在配置PC机的IP地址时，切记一定要配网关IP地址。

Step3：路由器及交换机基本配置：一、配置路由器R1、R2，交换机S1、S2的主机名分别为Router1、Router、Switch1、Switch2。

S1:Switch>enableSwitch#conf tSwitch(config)#hostname switch1sswitch1(config)#exitS2:Switch>enableSwitch#conf tSwitch(config)#hostname switch2Switch2(config)#exitR1:Router>enableRouter#conf tRouter(config)#hostname router1router1(config)#exitR2:Router>enableRouter#conf tRouter(config)#hostname router2Router2config)#exit二、根据IP地址规划表配置各设备IP地址、掩码、网关。

R1:Router1(config)#int fa0/0Router1(config-if)#ip add 172.17.10.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa0/1Router1(config-if)#ip add 172.17.20.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa1/0Router1(config-if)#ip add 192.168.12.1 255.255.255.0Router1(config-if)#no shutR2:Router2(config)#int fa0/0Router2(config-if)#ip add 172.17.30.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa0/1Router2(config-if)#ip add 172.17.40.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/0Router2(config-if)#ip add 192.168.12.2 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/1Router2(config-if)#ip add 209.165.201.1 255.255.255.0Router2(config-if)#no shutStep4：交换机VLAN配置：一、在交换机S1上创建两个VLAN：1. VLAN 10，VLAN名称为sales。

实验四静态路由和动态路由配置【实验目的】通过本实验初步掌握网络互连的组网方法、基本配置和操作技能，掌握组建企业网广域互连网络的应用技能，包括如下几个方面：✓掌握路由器的基本配置方法。

✓了解IP地址和子网的管理方法。

✓掌握广域互连网络的基本组网方法。

✓掌握静态路由的基本配置方法。

✓掌握动态路由的基本配置方法。

实验前学生应具备以下知识：✓了解路由器的工作原理和组网特点。

✓了解路由器的安装和配置。

✓了解IP地址和子网的划分方法。

✓了解动态路由协议的原理和特点。

实验过程中，部分实验内容需要与相邻的同学配合完成。

此外，学生需要将实验的结果记录下来，并回答相关思考题，填写到实验报告中。

【实验类型】综合型实验【实验环境】实验设备：交换机S2403H两台、S3050一台；路由器R1602六台。

实验组成：每排为一组，各使用一台路由器。

实验网络结构图参见实验内容。

【实验内容】以下实验内容可根据实验室的具体情况和课时安排的变化进行适当的调整，实验内容中的思考题以书面形式解答并附在实验报告的后面。

需要注意的是，学生在实验过程中要严格按实验指导书的操作步骤和要求操作，且小组成员应紧密配合，以保证实验过程能够顺利完成。

本次实验的主要项目包括以下几个方面：☑路由器的基本配置方法☑配置静态路由；☑配置RIP动态路由；☑配置OSPF动态路由；☑TCP/IP测试。

具体的实验内容和步骤如下：一、实验环境简介实验环境模拟一个较大的企业网络，网络结构如图1，设备组成有：S2403H两台、S3050一台；R1602六台。

其中S2403H和S3050为模拟企业局域网连接的交换机，广域PPP/HDLC 连接采用背靠背连接模拟。

图1 企业网互连图2 实验室布局图3 IP地址和子网设计二、路由器基本配置1．设备简介Quidway R1602路由器具有一个RJ-45 Ethernet 接口，两个同/异步串口，一个备份口。

用户可在PSTN/ISDN、Frame Relay、X.25和DDN等多种广域网技术中，灵活选择组网方案。

1.实验目的1.掌握OSPF协议的基本原理和配置；2.熟悉DR的选举原理和配置；3.了解多区域OSPF的原理和配置；4.尝试根据协议原理设计实验过程；5.利用现有的链接完成图示的物理链接2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；3.实验原理与方法（架构图、流程图等）【OSPF协议】OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。

在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。

在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。

作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。

运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。

【OSPF邻居关系】邻接关系建立的4个阶段:1.邻居发现阶段2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.3.数据库同步阶段：4.完全邻接阶段: full adjacency邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval 周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认60s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。

OSPF实验及解析：实现OSPF网络实验报告一、实验名称：实现OSPF网络二、实验条件：1、配置路由器运行OSPF协议。

2、拓扑图如（三）所示。

3、要求192.168.1.0/24、192.168.2.0/24为area 1配置为完全末梢区域；192.168.3.0/24为area 0；192.168.4.0/24、192.168.5.0为area 2，配置为NSSA 区域。

路由器D的F0/1端口的辅助IP地址和路由器E运行RIP-V2。

实现OSPF区域的路由器可以和RIP路由器互相学习到网络路径。

三、实验拓扑实现OSPF网络.jpg四、实验步骤及操作：1、路由器A的配置:RouterA(config)#int loopback 0RouterA(config-if)#ip add 172.16.0.1 255.255.255.255 RouterA(config-if)#exitRouterA(config)#int f0/0RouterA(config-if)#ip add 192.168.1.1 255.255.255.0 RouterA(config-if)#no shutRouterA(config-if)#exitRouterA(config)#int f0/1RouterA(config-if)#ip add 192.168.2.1 255.255.255.0 RouterA(config-if)#no shutRouterA(config-if)#exitRouterA(config)#router ospf 10RouterA(config-router)#network 192.168.1.0 0.0.0.255 area 1 RouterA(config-router)#network 192.168.2.0 0.0.0.255 area 1 RouterA(config-router)#area 1 stubRouterA#show ip ospf databaseRouterA#show ip ospf border-router2、路由器B的配置:RouterB(config)#int loopback 0RouterB(config-if)#ip add 172.16.0.2 255.255.255.255 RouterB(config-if)#exitRouterB(config)#int f0/0RouterB(config-if)#ip add 192.168.2.2 255.255.255.0 RouterB(config-if)#no shutRouterB(config-if)#exitRouterB(config)#int f0/1RouterB(config-if)#ip add 192.168.3.1 255.255.255.0 RouterB(config-if)#no shutRouterB(config-if)#exitRouterB(config)#router ospf 10RouterB(config-router)#network 192.168.2.0 0.0.0.255 area 1 RouterB(config-router)#network 192.168.3.0 0.0.0.255 area 0 RouterB(config-router)#area 1 stub no-summary注：设置某区域为完全末梢区域的条件：1、设置内部路由器的区域为末梢区域2、在区域边界路有器上设置该区域为末梢区域且不进行路由汇总3、路由器C的配置:RouterC(config)#int loopback 0RouterC(config-if)#ip add 172.16.0.3 255.255.255.255 RouterC(config-if)#exitRouterC(config)#int f0/0RouterC(config-if)#ip add 192.168.3.2 255.255.255.0RouterC(config-if)#no shutRouterC(config-if)#exitRouterC(config)#int f0/1RouterC(config-if)#ip add 192.168.4.1 255.255.255.0RouterC(config-if)#no shutRouterC(config-if)#exitRouterC(config)#router ospf 10RouterC(config-router)#network 192.168.3.0 0.0.0.255 area 0 RouterC(config-router)#network 192.168.4.0 0.0.0.255 area 2 RouterC(config-router)#area 2 nssa no-summary4、路由器D的配置:RouterD(config)#int loopback 0RouterD(config-if)#ip add 172.16.0.4 255.255.255.255 RouterD(config-if)#exitRouterD(config)#int f0/0RouterD(config-if)#ip add 192.168.4.2 255.255.255.0RouterD(config-if)#no shutRouterD(config-if)#exitRouterD(config)#int f0/1RouterD(config-if)#ip add 192.168.5.1 255.255.255.0RouterD(config-if)#ip add 192.168.6.1 255.255.255.0 secondary RouterD(config-if)#no shutRouterD(config-if)#exitRouterD(config)#router ospf 10RouterD(config-router)#network 192.168.4.0 0.0.0.255 area 2 RouterD(config-router)#network 192.168.5.0 0.0.0.255 area 2 RouterD(config-router)#area 2 nssaRouterD(config-router)#redistribute rip metric 2 metric-type 1 RouterD(config-if)#exitRouterD(config)#router ripRouterD(config-router)#version 2RouterD(config-router)#network 192.168.6.0RouterD(config-router)#redistribute ospf 10 metric 25、路由器E的配置:RouterE(config)#int f0/0RouterE(config-if)#ip add 192.168.6.2 255.255.255.0RouterE(config-if)#no shutRouterE(config-if)#exitRouterE(config)#int f0/1RouterE(config-if)#ip add 192.168.7.1 255.255.255.0RouterE(config-if)#exitRouterE(config)#router ripRouterE(config-router)#version 2RouterE(config-router)#network 192.168.6.0RouterE(config-router)#network 192.168.7.0注：设置某区域为非完全末梢区域的条件：1、设置内部路由器的区域为非完全末梢区域2、在区域边界路有器上设置该区域为非完全末梢区域且不进行路由汇总6、PC工作站的设置：Pc1的设置：IP=192.168.1.10 Netmask=255.255.255.0Pc2的设置：IP=192.168.7.10 Netmask=255.255.255.0五、实验结果及分析在pc1上：Ping+192.168.7.10(通讯正常)在pc2上：Ping+192.168.1.10(通讯正常)由此证明配置成功注一：各Lsa的查看命令1、查看数据库中的所有路由器的Lsa的命令：show ip ospf database router2、查看数据库中的网络Lsa的命令：show ip ospf database network3、查看数据库中的网络汇总Lsa的命令：show ip ospf database summary4、查看数据库中的ASBR汇总Lsa的命令：show ip ospf database asbr-summary5、查看数据库中的自主系统外部Lsa的命令：show ip ospf database external6、查看数据库中的Nssa外部Lsa的命令：show ip ospf database nssa-external【实验环境】BENET公司总部位于北京，在上海和广州拥有分公司，现希望把三个地方的办公网络用OSPF连接起来，希望你为他们实现这个办公网络的搭建！【实验目的】按照现有拓扑图的规划,配置多区域的OSPF在他的上面配置末梢区域（Stub Area）和完全末梢区域（Totally Stublly Area）以及知道为什么要换分多区域的原因？【实验拓扑】【实验步骤】网络拓扑图的具体布线：Router1 S0/0 <----> Router2 S0/0Router2 S1/0 <----> Router3 S0/0Router3 E1/0 <----> Router4 E0/0第一步：配置路由器的回环地址和接口的IP地址；(1) 、配置Router1的回环地址和接口的IP地址；(2)、配置Router2的回环地址和接口的IP地址；（注意：在Router2上配置回环地址是根据情况而定的；Router2是属于Area2是属于骨干区域，但同时它也是一个ABR路由器；所以要配置两个接口的IP地址；因为R2是区域边界系统路由器（ABR）所以在它上面要配置两个接口的IP地址）!(3)、配置Router3的回环地址和接口的IP地址（他和Router2一样是一个ABR路由器又是Area0所以要配置两个接口的IP地址；而回环地址就在这里不在做具体的介绍了；因为R3是区域边界路由器（ABR）所以在它上面要配置两个接口的IP地址）(4)、配置Router4的回环地址和接口的IP地址；（他和Router2一样是一个ABR路由器又是Area0所以要配置两个接口的IP地址；而回环地址就在这里不在做具体的介绍了）第二步：启动OSPF的进程，并配置他们的区域末梢区域(Stub Area)和完全末梢区域(Totally Stubby Area)(1)、在Router1上配置OSPF进程以及宣告他所在的末梢区域(Stub Area)(注意：宣告OSPF的进程和宣告RIP的进程的配置是不一样的，在配置OSPF时他的进程号时本地路由器的进程号，他是来标识一台路由器的多个OSPF的进程的；)末梢区域（Stub Area ）他是一个不允许自治系统外部LSA通告在其内进行泛洪的区域。

一、实验目的本次实验旨在通过实际操作，加深对网络配置原理和方法的理解，提高网络管理能力。

通过实验，掌握以下内容：1. 网络设备的基本配置方法；2. IP地址的分配与规划；3. 子网划分与VLAN的配置；4. 网络安全策略的配置；5. 路由协议的配置与调试。

二、实验环境1. 硬件设备：两台路由器（R1、R2）、两台交换机（SW1、SW2）、一台PC（PC1）、一台服务器（Server）；2. 软件环境：路由器操作系统（如Cisco IOS）、PC操作系统（如Windows 10）、服务器操作系统（如Linux）。

三、实验内容1. 网络设备的基本配置（1）配置路由器R1的接口IP地址、子网掩码和默认网关；（2）配置交换机SW1的VLAN，并将端口分配到对应的VLAN；（3）配置PC1和服务器Server的IP地址、子网掩码和默认网关。

2. IP地址的分配与规划（1）根据网络规模，规划IP地址段；（2）为各设备分配静态IP地址；（3）检查IP地址是否冲突。

3. 子网划分与VLAN的配置（1）根据业务需求，对网络进行子网划分；（2）配置VLAN，并将端口分配到对应的VLAN；（3）检查VLAN配置是否正确。

4. 网络安全策略的配置（1）配置访问控制列表（ACL），限制网络访问；（2）配置IP安全协议（IPsec），实现端到端加密；（3）检查安全策略是否生效。

5. 路由协议的配置与调试（1）配置静态路由，实现路由器之间的通信；（2）配置动态路由协议（如OSPF、RIP），实现自动路由更新；（3）检查路由表，确保路由正确。

四、实验步骤1. 网络设备的基本配置（1）配置路由器R1：```R1> enableR1# configure terminalR1(config)# interface gigabitethernet 0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# interface gigabitethernet 0/1R1(config-if)# ip address 192.168.2.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exit```（2）配置交换机SW1：```SW1> enableSW1# configure terminalSW1(config)# vlan 10SW1(config-vlan)# name VLAN10SW1(config-vlan)# exitSW1(config)# interface vlan 10SW1(config-if)# ip address 192.168.10.1 255.255.255.0SW1(config-if)# no shutdownSW1(config-if)# exitSW1(config)# exit```（3）配置PC1和服务器Server：```PC1> ipconfig /set /releasePC1> ipconfig /all```2. IP地址的分配与规划根据网络规模，规划IP地址段，如192.168.1.0/24、192.168.2.0/24等。

.路由器技术实验报告《路由器技术》实验指导书一．实验总学时（课外学时/课内学时）：22开实验个数： 7二．适用专业：计算机专业三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。

四．配套的实验教材或指导书：自编实验指导书五. 实验项目：实验一：Packet Tracer软件使用交换机的配置与管理（内容一）：认识 Packet Tracer软件Packet Tracher介绍Packet Tracer 是 Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

Packer Tracer 模拟器软件比 Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。

学习任务：1、安装 Packer Tracer；2、利用一台型号为 2960 的交换机将 2pc机互连组建一个小型局域网；3、分别设置pc机的ip 地址；4、验证 pc 机间可以互通。

实验设备：Switch_2960 1 台；PC 2 台；直连线配置信息：PC1IP： 192.168.1.2Submask： 255.255.255.0Gateway： 192.168.1.1PC2IP： 192.168.1.3Submask： 255.255.255.0Gateway： 192.168.1.1（内容二）：交换机的基本配置与管理1.实验目标：掌握交换机基本信息的配置管理。

2.实验背景：某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。

3.技术原理：交换机的管理方式基本分为两种：带内管理和带外管理。

1.通过交换机的 Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用 Console端口进行配置。

2.通过Telnet、拨号等方式属于带内管理。

交换机的命令行操作模式主要包括：●用户模式 Switch>●特权模式 Switch#●全局配置模式 Switch(config)#●端口模式 Switch(config-if)#4.实验步骤：●新建Packet Tracer 拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●●命令简写(如 conf t)●命令自动补全(Tab)●快捷键(ctrl+c 中断测试,ctrl+z 退回到特权视图)●●Reload重启。

双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。

如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。

第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。

第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。

第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。

要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。

OSPF实验四OSPF多区域配置
一、实验目的
配置OSPF的多区域并进行路由汇总。

应用场景：作为使用最为广泛的动态路由协议，OSPF的使用一般都要划分区域并在ABR上针对路由进行汇总。

二、实验设备
四台Cisco 7206 VXR 中由器、IOS版本V ersion 12.3(5)。

三、实验拓普
四、实验步骤
基本配置：
1、设备命名。

2、用Ping命令测试总部和分部链路的连通性。

3、按照拓扑图配置好接口IP和接口描述信息。

OSPF配置：
4、启动OSPF进程并配置Router-ID。

5、把相关接口放入OSPF进程并绑定特定的区域。

6、在ABR上做路由汇总。

五、配置命令
六、测试结果
七、实验思考
1、单区域OSPF能看到OSPF的路由是什么路由？在LSDB中能看到哪些LAS？多区
域？
2、OSPF划分区域的目的是什么？划分区域后什么配置是必须做的？为此在分配地址
时必须注意什么？
3、如何划分多区域？骨干区域的作用是什么？设计拓扑证明骨干区域的作用（有、无
骨干区域）？
4、针对区域间路由在哪个设备做汇总？路由汇总针对的是哪种LSA？
5、这种拓扑有什么问题？实际部署时如何解决？
6、不希望其他区域看到本区域的设备及链路IP，如何实现？
7、LSA1、LSA2、LSA3分别是哪个设备产生的？作用是什么？各自的关系是什么？查看LSA具体的内容？并尝试读解。

实验报告实验名称：实验451：路由器配置单区域OSPF基本功能学院：班级：学号：姓名：步骤7：1 .请将创建的网络拓扑的截图粘贴到实验报告中。

2 .请将路由器RTA的OSPF路由、邻居信息和链路状态数据库信息的截图粘贴到实验报告中。

3 .请将路由器RTB的OSPF路由、邻居信息和链路状态数据库信息的截图粘贴到实验报告中。

4 .请将路由器RTC的OSPF路由、邻居信息和链路状态数据库信息的截图粘贴到实验报告中。

5 .请将路由器RTD的OSPF路由、邻居信息和链路状态数据库信息的截图粘贴到实验报告中。

6 .PC-IO-I能ping通PC-50-1吗？请将ping命令结果的截图粘贴到实验报告中。

7 .PC-IO-I到PC-50-1的路由是什么？请将从PC-IOj发出的“tracert11.1.50.H”命令结果的截图粘贴到实验报告中。

步骤8：8 .OSPF分组有几种类型？它们分别是什么？9 .C)SPF是使用哪个协议传输分组的？如何区分其传输的是OSPF协议的分组?10 .分析HeIk)分组。

OSPF版本号是多少？11 .根据抓取的通信，说明OSPF使用的是可靠的洪泛法更新链路状态。

模拟坏消息:12 .172.16.103.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型是什么？13 .172.16.102.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型是什么？14 .172.16.101.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型有什么？15 .请将路由器RTD的OSPF路由的截图、邻居和链路状态数据库信息的截图粘贴到实验报告中。

16 .请将路由器RTA的OSPF路由的截图、邻居和链路状态数据库信息的截图粘贴到实验报告中。

模拟好消息：17 .172.16.103.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型是什么？18 .172.16.102.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型是什么？19 .172.16.101.2发出的OSPF链路状态信息是在哪种类型的OSPF分组中传输的？其中的1.SA类型有什么？20 .请将路由器RTD的OSPF路由的截图、邻居和链路状态数据库信息的截图粘贴到实验报告中。

OSPF配置命令1．router ospf启动OSPF路由协议进程并进入OSPF配置模式。

若进程已经启动，则该命令的作用就是进入OSPF配置模式。

2．network address mask area area-id配置OSPF运行的接口并指定这些接口所在的区域ID。

OSPF路由协议进程将对每一个network配置，搜索落入address mask范围（可以是无类别的网段）的接口，然后将这些接口信息放入OSPF链路状态信息数据库相应的area-id 中。

OSPF协议交互的是链路状态信息而不是具体路由信息。

OSPF路由是对链路状态信息数据库调用SPF算法计算出来的。

area-id为0的区域为主干区，一个OSPF域内只能有一个主干区。

其他区域维护各自的链路状态信息数据库，非0区域之间的链路状态信息交互必须经过主干区。

同时位于两个区域的路由器称为区域边界路由器，即ABR。

ABR是非0区域的路由出口，在ABR上一般有一个非0区域和一个主干区域的链路状态信息数据库，两个数据库之间交互区域间的链路状态信息。

3．area area-id range address mask{advertise|no-advertise}该命令用于在ABR上将某区域的路由聚合后通告进另一区域，目的是减小路由表的大小。

address mask表示聚合的范围（可以是无类别的网段）。

如果是advertise，落入这一范围的路由将被聚合成一条address mask的路由通告出去，而那些具体路由将不被通告；如果是no-advertise，落入这一范围的路由将不会被通告也不会被聚合后通告。

4．redistribute protocol[metric number][metric-type {1|2}]将非OSPF协议的路由信息重分配进OSPF。

protocol为重分配的路由源，可以是connected、static、rip和bgp。

metric number为被重分配路由的外部度量值，可选项。

ospf配置实验报告《OSPF配置实验报告》在网络配置和管理中，Open Shortest Path First（OSPF）是一种常用的路由协议，用于在IP网络中进行动态路由选择。

本实验报告将介绍如何进行OSPF配置，并通过实验验证其功能和效果。

实验环境：- 两台路由器设备- 一台交换机设备- 一台PC设备- 网线、电源线等相关设备实验步骤：1. 连接设备：将两台路由器设备和交换机设备通过网线连接起来，确保连接正确稳定。

2. 配置路由器：登录路由器设备的管理界面，进行OSPF配置。

首先配置路由器的IP地址和子网掩码，然后启用OSPF协议，并配置相关参数，如区域ID、网络地址等。

3. 配置交换机：登录交换机设备的管理界面，配置VLAN和端口，确保路由器和PC设备能够正常通信。

4. 验证网络：通过ping命令验证PC设备能够与路由器设备进行正常通信，检查网络连接是否正常。

5. 测试路由选择：在路由器设备上进行路由表查看和调试命令，验证OSPF协议是否能够正确选择最佳路径。

实验结果：经过以上步骤的配置和验证，实验结果表明OSPF协议能够成功实现动态路由选择，并且网络通信正常稳定。

通过查看路由表和调试信息，可以清晰地看到OSPF协议选择了最佳路径，并且能够动态调整路由信息以适应网络拓扑的变化。

结论：本实验验证了OSPF配置的功能和效果，证明了OSPF协议在IP网络中的重要性和实用性。

通过OSPF协议，网络管理员可以轻松实现动态路由选择和网络优化，提高网络性能和稳定性。

总结：OSPF配置实验报告详细介绍了OSPF协议的配置步骤和验证方法，通过实验结果验证了OSPF协议的功能和效果。

希望本实验报告能够帮助读者更加深入了解和掌握OSPF协议的配置和应用，为网络管理工作提供参考和指导。

ospf协议的实验一、实验目的本实验的目的是通过搭建OSPF（Open Shortest Path First）协议实验环境，掌握OSPF协议的配置与运行原理，深入理解动态路由协议的工作机制和网络拓扑变化对路由表的影响。

二、实验环境1. 路由器：至少两台支持OSPF协议的路由器，如Cisco系列路由器。

2. 网络交换机：用于连接路由器和主机，提供网络通信功能。

3. 主机：用于模拟网络上的真实设备，可以是PC机或虚拟机。

三、实验步骤1. 搭建实验环境：a. 将路由器和交换机连接起来，并连接至主机。

b. 配置各个设备的IP地址，保证网络连通性。

c. 确保路由器上的OSPF协议已开启。

2. 配置OSPF协议：a. 在路由器上配置OSPF协议，通过以下命令启用OSPF进程：```router ospf <process-id>```b. 配置OSPF协议的区域和网络：```network <network-address> <wildcard-mask> area <area-id> ```c. 配置路由器的接口类型：```interface <interface-type> <interface-number>```d. 配置OSPF协议的优先级：```ip ospf priority <priority-value>```3. 验证OSPF协议配置：a. 查看OSPF邻居关系：```show ip ospf neighbor```b. 查看路由表：```show ip route```c. 查看OSPF协议配置信息：```show ip ospf```四、实验结果分析通过以上步骤，我们搭建了OSPF协议的实验环境，并进行了相应的配置。

可以通过查看OSPF邻居关系、路由表以及OSPF协议配置信息等命令来验证配置的正确性。

OSPF（开放式最短路径优先协议）是一种基于链路状态的路由协议，用于实现大型的企业网络中的路由。

本文将介绍如何配置OSPF。

1. 配置OSPF进程
在每个运行OSPF的路由器上配置OSPF进程。

进入路由器的配置模式并输入以下命令：
Router(config)# router ospf process-id
将process-id替换为一个整数值，可以是任何数字，但它应该在整个网络中唯一。

2. 配置区域
将每个路由器分配到一个或多个区域中。

在路由器上，进入配置模式并输入以下命令：
Router(config-router)# area area-id
将area-id替换为一个数字，可以是任何数字，但应该在整个网络中唯一。

3. 配置网络
在每个路由器上，配置与OSPF连接的每个网络。

Router(config-router)# network network-address wildcard-mask area area-id
将network-address替换为网络地址，wildcard-mask替换为反掩码，area-id替换为路由器所在区域的ID。

4. 确认配置
输入以下命令以确认OSPF配置：
Router# show ip protocols
Router# show ip ospf neighbor
使用这些命令可以查看OSPF协议的状态，以及与其他OSPF路由器的领域关系。

以上是配置OSPF的基本步骤。

但在实际操作时，需要考虑到网络的规模和层级结构，以便更好地组织和管理网络。
