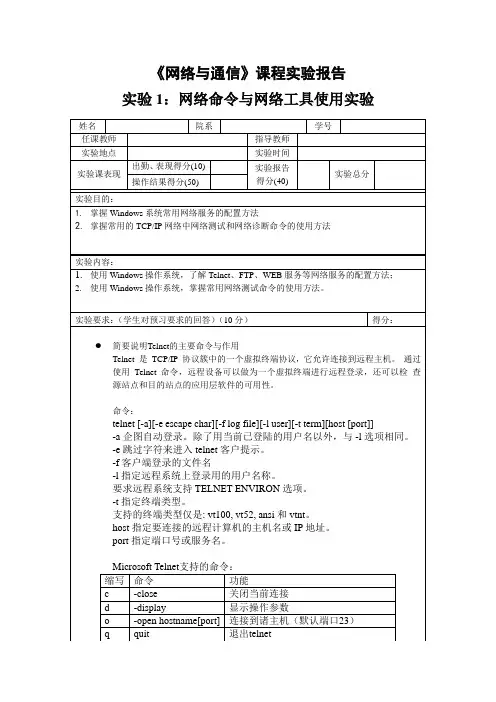

《网络与通信》课程实验报告 网络路由实验

网络路由协议配置实验报告实验目的1.把握RIP动态路由协议的配置和测试方式。

2.把握OSPF路由协议配置和测试方式。

实验原理动态路由协议动态路由是网络中的路由器之间彼此通信，传递路由信息，利用收到的路由信息更新路由器表的进程。

它能实时地适应网络结构的转变。

若是路由更新信息说明发生了网络转变，路由选择软件就会从头计算路由，并发出新的路由更新信息。

这些信息通过各个网络，引发各路由重视新启动其路由算法，并更新各自的路由表以动态地反映网络拓扑转变。

动态路由适用于网络规模大、网络拓扑复杂的网络。

固然，各类动态路由协议会不同程度地占用网络带宽和CPU资源。

依照是不是在一个自治域内部利用，动态路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。

那个地址的自治域指一个具有统一治理机构、统一路由策略的网络。

自治域内部采纳的路由选择协议称为内部网关协议，经常使用的有RIP、OSPF；外部网关协议要紧用于多个自治域之间的路由选择，经常使用的是BGP和BGP-4。

RIP1RIP1是一种内部网关协议。

RIP1要紧用在利用同类技术与大小适度的网络。

因此通过速度转变不大的接线连接，RIP1比较适用于简单的校园网和区域网，但并非适用于复杂网络的情形。

RIP1特点：1.仅和相邻的路由器互换信息。

若是两个路由器之间的通信不通过另外一个路由器，那么这两个路由器是相邻的。

RIP1协议规定，不相邻的路由器之间不互换信息。

2.路由器互换的信息是当前本路由器所明白的全数信息。

即自己的路由表。

3.按固按时刻互换路由信息，如，每隔30秒，然后路由器依照收到的路由信息更新路由表。

4. RIP1消息通过广播地址进行发送，利用UDP 协议的520端口。

5. RIP1是一种有类路由协议，不支持不持续子网设计。

RIP1的气宇制度：距离确实是通往目的站点所需通过的链路数，取值为1~15，数值16表示无穷大。

RIP2RIP2由RIP1 而来，属于RIP1 协议的补充协议，具有RIP1协议的大体特性。

网络实验报告1一、实验目的本次网络实验的主要目的是深入了解网络的工作原理，掌握网络配置和管理的基本技能，以及探究网络性能优化的方法。

通过实践操作，提高对网络技术的实际应用能力，为今后在网络领域的学习和工作打下坚实的基础。

二、实验环境本次实验在学校的网络实验室进行，实验室配备了多台计算机、网络交换机、路由器等设备。

操作系统为 Windows 10，使用的网络模拟软件为 Packet Tracer。

三、实验内容（一）网络拓扑结构设计首先，根据实验要求设计了一个简单的网络拓扑结构。

该结构包括一个核心交换机、两个接入交换机、多个终端设备（如计算机、服务器等）以及一个路由器，用于连接不同的网段。

（二）IP 地址规划与分配为了确保网络中的设备能够正常通信，需要对各个设备进行合理的IP 地址分配。

根据网络拓扑结构，划分了不同的子网，并为每个子网分配了相应的 IP 地址范围。

同时，还设置了子网掩码、网关等参数。

（三）网络设备配置1、交换机配置对核心交换机和接入交换机进行了基本配置，包括创建 VLAN、将端口划分到相应的 VLAN 中、设置端口速率和双工模式等。

2、路由器配置在路由器上配置了静态路由，实现不同网段之间的通信。

同时，还进行了 NAT 转换，使内网中的设备能够访问外网。

（四）网络性能测试1、带宽测试使用测速软件对网络的带宽进行测试，测量了不同设备之间的数据传输速率，以评估网络的性能。

2、延迟测试通过 Ping 命令对网络中的设备进行延迟测试，测量了数据包从发送到接收所经历的时间，以了解网络的响应速度。

（五）网络安全设置为了提高网络的安全性，设置了访问控制列表（ACL），限制了某些设备对特定网络资源的访问。

同时，还启用了防火墙功能，对网络中的数据包进行过滤和监控。

四、实验步骤（一）网络拓扑结构搭建1、打开 Packet Tracer 软件，从设备库中选择所需的网络设备，如交换机、路由器、计算机等，并将它们拖放到工作区中。

《网络路由技术》实验报告学生姓名学号指导教师学院专业班级完成时间 2016年1月4日目录实验一网络模拟软件的使用 (3)1、实验目的 (3)2、实验要求 (3)3、实验所需设备 (3)4、实验步骤 (3)5、实验中所使用命令的详细解释 (4)6、实验的验证方式 (6)7、实验总结 (6)实验二使用Cisco1900系列交换机进行VLAN划分 (7)1、实验目的 (7)2、实验要求 (7)3、实验所需设备 (8)4、实验步骤 (8)5、实验中所使用的命令的详细解释 (8)6、实验的验证方式 (9)7、实验总结 (10)8、思考题 (10)实验三多个交换机间的VLAN配置 (12)1、实验目的 (12)2、实验要求 (12)3、实验所需的设备 (13)4、实验步骤 (13)5、实验中所使用的命令的详细解释 (13)6、实验的验证方式 (14)实验四静态路由 (16)1、实验目的 (16)2、实验要求 (16)3、实验所需的设备 (16)4、实验步骤 (16)5、实验中所使用的命令的详细解释 (17)6、实验的验证方式 (18)7、实验总结 (19)8、思考题 (19)实验五RIP和IGRP的配置方法 (20)1、实验目的 (20)2、实验要求 (20)3、实验所需要设备 (20)4、实验步骤 (20)5、实验中所使用的命令的详细解释 (21)6、实验的验证方式 (23)7、实验总结 (27)8、思考题 (27)实验一网络模拟软件的使用1、实验目的对路由器端口设置有一个大概的了解，并熟悉网络设备几种使用模式的转换以及路由器模拟软件的使用方法。

2、实验要求根据下图的网络要求连接各路由器，按图中设置路由器的IP地址，路由器的名字使用：姓名简写+学号+路由器号。

3、实验所需设备安装有Bosen Netsim模拟软件的计算机4、实验步骤1）画出网络拓扑图；2）配置端口IP地址；3）测试。

5、实验中所使用命令的详细解释**************PC1***************>ipconfig /ip 178.100.19.2 255.255.255.0 ！设置PC1的IP地址、子网掩码>ipconfig /dg 178.100.19.1 ！设置默认网关************Router1*************>enable ！进入特权模式#configure terminal ！进入全局配置模式(config)#interface serial 0 ！进入端口配置模式，配置串行口0(config-if)#ip address 178.100.18.1 255.255.255.0 ！配置端口的IP地址、子网掩码(config-if)#clock rate 64000 ！配置时钟速率为64000(config-if)#no shutdown ！开启端口(config-if)#interface ethernet 0 ！进入端口配置模式，配置以太网口0(config-if)#ip address 10.1.1.1 255.255.255.0 ！配置端口的IP地址、子网掩码(config-if)#no shutdown ！开启端口(config-if)#end ！退出至特权模式************Router2*************>enable ！进入特权模式#configure terminal ！进入全局配置模式(config-if)#interface ethernet 0 ！进入端口配置模式，配置以太网口0(config-if)#ip address 10.1.1.2 255.255.255.0 ！配置端口的IP地址、子网掩码(config-if)#no shutdown ！开启端口(config)#end ！退出至特权模式************Router3*************>enable ！进入特权模式#configure terminal ！进入全局配置模式(config)#interface serial 0 ！进入端口配置模式，配置串行口0(config-if)#ip address 178.100.18.2 255.255.255.0 ！配置端口的IP地址、子网掩码(config-if)#clock rate 64000 ！配置时钟速率为64000(config-if)#no shutdown ！开启端口(config-if)#interface ethernet 0 ！进入端口配置模式，配置以太网口0(config-if)#ip address 178.100.19.1 255.255.255.0 ！配置端口的IP地址、子网掩码(config)#end ！退出至特权模式6、实验的验证方式显示三个路由器及一台PC机的IP地址的配置情况：路由器1：路由器2：路由器3：Pc机配置情况及ping通情况7、实验总结通过实验，我初步了解了如何在Boson Netsim模拟软件中构建简单的网络拓扑，并且熟悉了为设备配置了IP地址等命令的使用。

计算机网络与通信实验报告专业：信息安全学号：100410428姓名：谢宇奇哈尔滨工业大学（威海）图1-1图1-2图1-3 -t 不停地向目标主机发送数据图1-4 -a 以IP地址格式来显示目标主机的网络地址图1-5 指定count=6次图1-6 -l 3 指定发送到目标主机的数据包的大小。

图1-7 Tracert命令的使用图1-8 Netstat命令图1-9 -s显示每个协议的统计。

图1-10 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-11 -r显示路由表。

图1-12 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-13 -n 以数字形式显示地址和端口号。

图1-14 -t 显示当前连接卸载状态。

图1-15 -o显示拥有的与每个连接关联的进程 ID。

图1-16 -p proto 显示 proto 指定的协议的连接；proto 可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。

图1-17 all 显示现时所有网络连接的设置图1-18释放某一个网络上的IP位置图1-19 renew 更新某一个网络上的IP位置图1-20 flushdns 把DNS解析器的暂存内容全数删除图1-21 -a[ InetAddr] [ -N IfaceAddr] 显示所有接口的当前 ARP 缓存表。

图1-22 使用arp -s IP MAC 命令来绑定物理地址图1-23 arp指令的帮助图1-24 route –n查看路由信息图1-25 查看本机路由表信息图1-26 route 添加路由表图1-27 删除路由表图1-28 打印Windows 路由表图2-1 到根名称服务器上查找能解析.com的顶级域的域名实验结果图2-2 到顶级域名称服务器上查找能解析的顶级域的子域域名图2-3 到顶级域名称服务器查找能解析权威名称服务器的域名图2-4 到权威名称服务器上查找的A类型（对应的IP）图2-5 验证的IP映射图2-6利用TELNET进行SMTP的邮件发送。
