光伏汇流箱标准-2011.03

SEDC-STN-JSGF-GFQ-301-V1.0中广核太阳能开发有限公司直流智能防雷汇流箱标准版技术规范目录1 一般规定与规范 (3)1.1※总则 (3)1.2投标方工作内容及招标设备范围 (5)1.3电站概况及主要任务 (6)1.4设备基本运行环境条件 (6)1.5标准及规范 (8)1.6设备颜色 (9)1.7铭牌 (9)1.8包装、起吊、运输和安装 (9)1.9对规定设备、组件和材料的变更 (10)1.10图纸、资料的审查与提交 (10)1.11图纸审查及设计联络会 (12)1.12对成套性和互换性的要求 (13)1.13培训 (13)1.14质保 (13)1.15※产品售后服务 (14)1.16直流智能防雷汇流箱的安装及调试 (15)1.17分包 (16)1.18※标书质量 (16)1.19发货计划及发货细节 (16)1.20※直流智能防雷汇流箱的详细设计、安装、施工图纸和认证要求 (17)2 直流智能防雷汇流箱专用技术规范 (18)2.1直流智能防雷汇流箱的输入输出接口 (18)2.2直流智能防雷汇流箱 (19)3 设备监造和验收机构的约定 (31)3.1设备监造 (31)3.2监造和验收机构的约定 (31)3.3设备现场考核验收和调试期间的问题处理 (32)3.4监理和验收依据 (32)4 项目接口联络人和设备发货 (33)5 技术规范书的基本响应方式 (34)5.1对技术规范响应方式的基本要求 (34)5.2例子 (34)1一般规定与规范1.1※总则1.1.1本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

1.1.2作为负责任和专业的投标方，投标方被认为在投标前已认真、仔细审查了技术规范书，技术规范书中的任何错误、不准确、遗漏项等均不能解除投标方应提供符合国内外先进安全、性能、环保标准的优质、可靠产品应负的责任，投标方对投标设备对国内外先进、强制标准的符合性和投标设备的正确性、可靠性负责。

CGC北京鉴衡认证中心认证技术规范CGC/GF002：2010(CNCA/CTS0001：2011光伏汇流箱技术规范Technical Specifications of PV Combiner Box2011-02-14发布 2011-02-14实施北京鉴衡认证中心发布目次目次.............................................................................. I 前言.. (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 使用条件 (2)5 技术要求 (2)6 试验方法 (5)7 试验规则 (8)8 标志、包装、运输、贮存 (9)前言北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。

为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。

本技术规范由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出。

本技术规范由北京鉴衡认证中心归口。

本技术规范起草单位：北京鉴衡认证中心、合肥阳光电源有限公司、国家发展和改革委员会能源研究所、北京科诺伟业科技有限公司、北京计科新能源开发有限公司、北京能高自动化有限公司。

本技术规范参编单位：中国电力科学研究院、北京意科通信技术有限责任公司、泰科电子（上海）有限公司、北京日佳电源有限公司、中国科学院太阳光伏发电系统和风力发电系统质量检测中心、北京能源通电气技术有限公司、上海广电电气集团有限公司、艾迪尔斯（天津）能源科技有限公司、艾思玛（北京）商贸有限公司、宁夏发电集团有限责任公司、上海雷尔盾电气有限公司、上海臻和防雷电气技术有限责任公司、上海诺雅克电气有限公司、山东圣阳电源股份有限公司。

汇流箱运行技术标准1.主题内容与适用范围1.1本标准规定了光伏电站汇流箱运行规定、维护内容。

1.2本标准适用于光伏电站。

2.汇流箱概况我站采用两种汇流箱，一种是16 进1 出智能型直流汇流箱，箱内每进线回路正负极均设有熔断器。

进线回路熔断器可以迅速切断每进线回路的过电流故障。

每台直流防雷汇流箱出线均通过电缆接入逆变器；另一种是8 进1 出交流汇流箱，输入侧和输出侧均设有微型断路器，可以迅速切断每一串电池板的过电流故障。

在输出侧设有交流防雷器，防止雷电过电压和感应过电压，迅速切除故障。

3.规范性引用文件3.1国家标准《电力安全工作规程（发电厂和变电所电气部分）》（GB26860-2011）3.3汇流箱设备厂家技术说明书及有关技术文件。

4.技术参数4.1汇流箱技术参数4.1.1 16进1出直流汇流箱4.1.2 8进1出交流汇流箱4.1.3 4进1出交流汇流箱5.汇流箱一般规定5.1汇流箱开关跳闸时，如因环境温度高引起脱扣，可试送电一次，否则应对相应的汇流箱和电缆进行检查，测量绝缘电阻正常后方可合闸送电。

5.2在汇流箱内工作时应做好光伏组件侧的隔离措施。

5.3汇流箱进线端及出线端与汇流箱接地端绝缘电阻≥20MΩ（DC1000V）。

5.4投切汇流箱保险时，工作人员必须使用绝缘工具，并断开汇流箱内断路器，并用专用保险夹钳取出保险汇流箱内保险更换时需更换同容量的熔断器。

5.5当交流汇流箱设备故障退出运行时，应断开相应的箱变低压侧分支开关和逆变器直流侧输入开关。

5.6汇流箱输入、输出接线时，拧开防水端子，接入连线至正负极接线端子，拧紧螺丝，固定好连线，拧紧外侧的防水端子。

5.7汇流箱更换保险底座或保险盒时，需断开汇流箱内断路器，并取下所对应支路保险，拔开电池组串的正负极MC4插头，并用万用表测量无电压时方可更换。

5.8汇流箱更换其它元器件时，需断开汇流箱内断路器，并取下汇流箱内全部支路保险，拔开汇流箱所对应全部电池组串的正负极MC4插头，并用万用表测量无电压时方可更换。

光伏电站之光伏交流汇流箱详解一．前言对于庞大的光伏电站而言，汇流箱的金额只占1%，但100%的电流从中通过，调试运维期间汇流箱故障占整个电站20-30%。

此外不安全的汇流箱很有可能会导致起火，威胁财产和人生安全。

接下来小固将从产品功能介绍、产品展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍下光伏交流汇流箱，旨在让光伏人更加了解汇流箱，更加了解其安装的方法和注意的细节。

二．光伏交流汇流箱产品功能介绍●光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。

●内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）●主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

三．光伏汇流箱产品展示以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：图1 交流汇流箱外壳图2 汇流箱内部标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。

标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。

接到该断路器的电缆通过铜排连接，线径为150mm²。

标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。

标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。

规格Uc：750V Imax：40KA In：20KA Up≤2.6KV，浪涌的下面一定要接地。

四．光伏交流汇流箱技术参数交流汇流箱的技术参数光伏交流汇流箱接线原理图五．光伏交流汇流箱安装工具介绍六．光伏交流汇流箱安装注意事项箱体的防护等级为IP65，适合户外安装，安装位置应满足一下几点要求：●汇流箱的按照位置应充分考虑到其外形尺寸及重量（参见参数章节）●汇流箱的安装环境温度应在-25℃`+60℃之间，相对湿度在0-95%之间●汇流箱应安装在干燥、通风良好、防尘的地方●进出线型式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装。

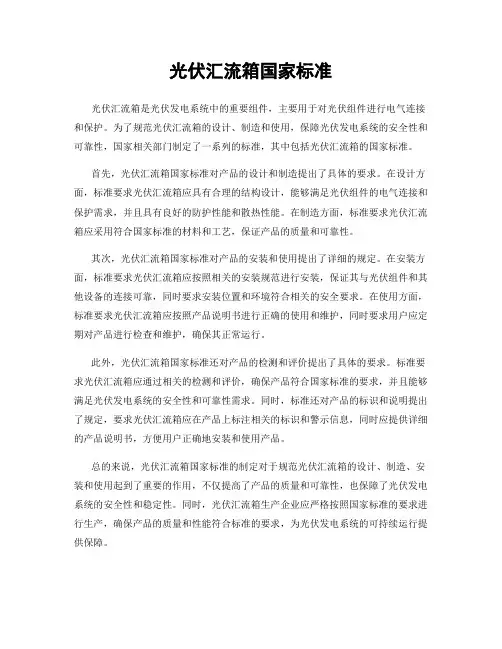

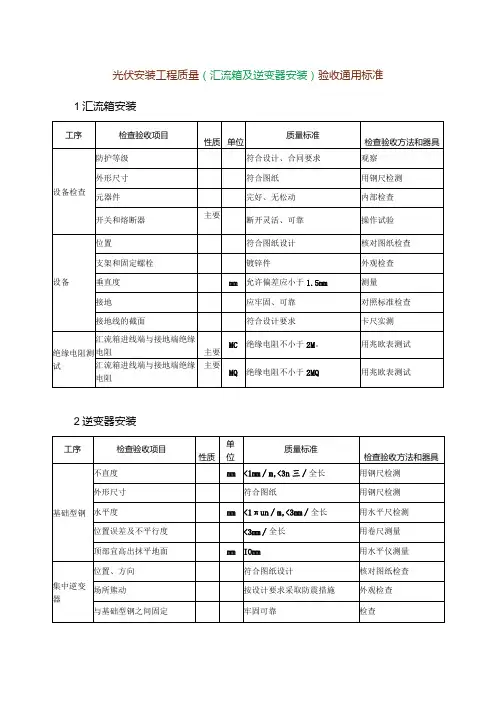

光伏汇流箱国家标准光伏汇流箱是光伏发电系统中的重要组件，主要用于对光伏组件进行电气连接和保护。

为了规范光伏汇流箱的设计、制造和使用，保障光伏发电系统的安全性和可靠性，国家相关部门制定了一系列的标准，其中包括光伏汇流箱的国家标准。

首先，光伏汇流箱国家标准对产品的设计和制造提出了具体的要求。

在设计方面，标准要求光伏汇流箱应具有合理的结构设计，能够满足光伏组件的电气连接和保护需求，并且具有良好的防护性能和散热性能。

在制造方面，标准要求光伏汇流箱应采用符合国家标准的材料和工艺，保证产品的质量和可靠性。

其次，光伏汇流箱国家标准对产品的安装和使用提出了详细的规定。

在安装方面，标准要求光伏汇流箱应按照相关的安装规范进行安装，保证其与光伏组件和其他设备的连接可靠，同时要求安装位置和环境符合相关的安全要求。

在使用方面，标准要求光伏汇流箱应按照产品说明书进行正确的使用和维护，同时要求用户应定期对产品进行检查和维护，确保其正常运行。

此外，光伏汇流箱国家标准还对产品的检测和评价提出了具体的要求。

标准要求光伏汇流箱应通过相关的检测和评价，确保产品符合国家标准的要求，并且能够满足光伏发电系统的安全性和可靠性需求。

同时，标准还对产品的标识和说明提出了规定，要求光伏汇流箱应在产品上标注相关的标识和警示信息，同时应提供详细的产品说明书，方便用户正确地安装和使用产品。

总的来说，光伏汇流箱国家标准的制定对于规范光伏汇流箱的设计、制造、安装和使用起到了重要的作用，不仅提高了产品的质量和可靠性，也保障了光伏发电系统的安全性和稳定性。

同时，光伏汇流箱生产企业应严格按照国家标准的要求进行生产，确保产品的质量和性能符合标准的要求，为光伏发电系统的可持续运行提供保障。

关于执行CNCA/CTS0001-2011A《光伏汇流设备技术规范》及金太阳认证证书转换的通知时间：2014-05-08 10:17:22 来源：世纪新能源网浏览：1383次摘要: 各有关单位：根据国家认监委《认证技术规范管理办法》、《认证技术规范管理办法实施细则》要求，鉴衡认证中心组织有关单位共同对CNCA(更多精彩请加入微信账号:pv mate)各有关单位：根据国家认监委《认证技术规范管理办法》、《认证技术规范管理办法实施细则》要求，鉴衡认证中心组织有关单位共同对CNCA/CTS0001-2011《光伏汇流箱技术规范》进行修订，更名为《光伏汇流设备技术规范》。

现经过国家认监委审查已准予备案，编号为CNC A/CTS0001-2011A，自2014年4月18日起实行，归口单位为鉴衡认证中心。

原CNC A/CTS0001-2011《光伏汇流箱技术规范》同时废止。

鉴衡认证中心将于2014年4月30日起执行CNCA/CTS0001-2011A《光伏汇流设备技术规范》和CGC-R46009：2014《太阳能光伏产品认证实施规则（光伏汇流设备）》，并开始受理相关企业的认证申请。

现就有关事宜通知如下：一、证书转换时间安排1、2014年4月30日至2014年12月31日为标准过渡期，在此期间已经根据鉴衡认证中心《光伏汇流箱技术规范》（批准号为CNCA/CTS0001-2011）进行认证的获证企业应及时向我中心提出能标换版申请，我们将依据CNCA/CTS0001-2011A《光伏汇流设备技术规范》和CGC-R46009：2014《太阳能光伏产品认证实施规则（光伏汇流设备）》重新颁发“金太阳认证”证书。

2、2014年4月30日起，我中心将不再受理依据《光伏汇流箱技术规范》（批准号为C NCA/CTS0001-2011）的认证申请。

3、2015年1月1日起，尚未依据CNCA/CTS0001-2011A《光伏汇流设备技术规范》完成证书转换的原“金太阳认证”证书将视为失效，我中心将在网站进行公示，注销相关证书，并通报有关各方。

光伏汇流箱技术规范
包括基础知识、规范描述、安装技术、维护保养、安全技术等内容一、光伏汇流箱简介
光伏汇流箱是一种多路多级汇流产品，采用多路熔丝和浮子式分流装置，由多路汇流线与接线端子组成，是一种安装简单，使用方便的多路并联汇流产品。

它用于安装多路组串的太阳能电池板，它们的输出电流都会汇流到光伏汇流箱中，在汇流箱中将这些输出电流进行分流、汇流，最后一路电流连接到光伏数字变流模块上，进行后续的功率变换。

1、安装要求
（1）光伏汇流箱应安装在室内或室外，经过充分的加固，以确保光伏汇流箱的安全稳定运行。

安装时，应根据汇流箱的尺寸和负荷要求，准备防水、防尘的安装环境，以确保汇流箱的可靠性和使用寿命。

（2）使用时，应保证光伏汇流箱内部空间宽敞，容易进行检修和更换。

（3）汇流箱的接线端子应安装在设备的后面，以防止机械损伤，损坏接线端子的密封性能。

2、维护要求
（1）检查光伏汇流箱的螺栓、螺母，检查接线端子的接触性能。

（2）每一次使用前应检查接线是否正确，熔断器的连接是否牢固。

（3）定期检查光伏汇流箱外壳上的水分及其它杂。

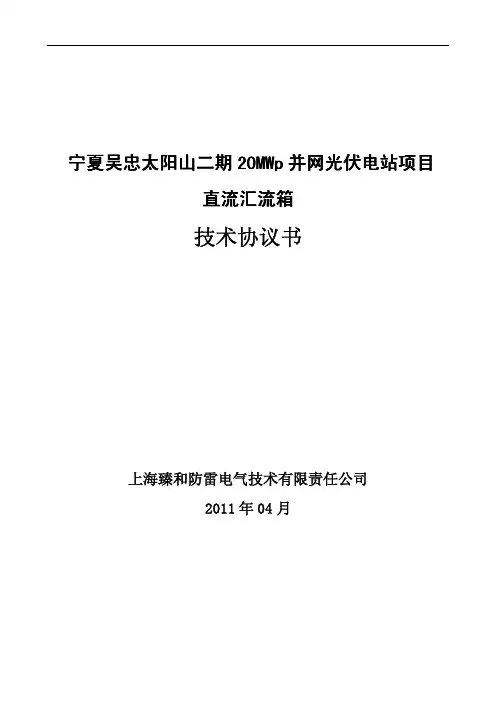

宁夏吴忠太阳山二期20MWp并网光伏电站项目直流汇流箱技术协议书上海臻和防雷电气技术有限责任公司2011年04月第一章技术规范1.直流系统概况1.1.1直流系统最高电压1000V1.1.2接地方式直流侧浮地1.2安装地点室外1.3基本功能直流汇流箱安装室外，防护等级IP65，它将光伏方阵组件串并联，兼有防雷保护，断路和过载保护等功能要求。

汇流箱具有每路进线电流监控功能，并通过RS485接口将每路电流及其其他信息上传至监控系统，方便人员监视和进行维护。

第二章规范和标准2.1参考标准：•IEC60051《直接动作指标模拟电气测量仪器及其附件》•IEC60129《交流断路器和接地保护》•IEC60185《电流互感器》•IEC60186《电压互感器》•IEC60255《继电器和保护单元的测量》•IEC60269《低压熔断器》•IEC60439《低压成套开关设备和控制设备》•IEC60446《绝缘和非绝缘导体的色标》•IEC60073《指示灯和按钮的色标》•IEC60947《低压开关设备控制设备》•IEC60408《低压空气断路器》•IEC61180《低压设备的高压试验技术》•IEC60270《局部放电测量》•IEC60044《仪用互感器》•IEC60529《外壳防护等级(IP代码)》•GB18802.1《低压配电系统的电涌保护器(SPD)第1部分：性能要求和试验方法》•GB18802.21《低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）--性能要求和试验方法》•GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法（idt IEC 60068-2-1:1990）•GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法（idt IEC 60068-2-2:1974）•GB/T2423.3-2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热方法（idt IEC60068-2-78:2001）•GB2829-2002周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)•GB/T3873-1983通信设备产品包装通用技术条件•GB4943-2001信息技术设备的安全•GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验（IEC 61000-4-5:2005,IDT）•GB/T3859.2-1993半导体变流器应用导则•GB/T7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备2.2直流汇流箱技术要求2.22.2.1.1直流汇流箱型号名称光伏防雷智能汇流箱型号：GPC1-ASZ-10002.2.2.2直流汇流箱参数2.2（1）防护等级IP65，满足室外安装的使用要求；（2）可最多接入16路太阳电池串列，每路电流最大可达11A；（3）接入最大光伏串列的开路电压值可达DC1000V；（4）每路太阳能输入必须接光伏专用保险丝，保险丝的耐压值不小于DC1000V；（5）配有光伏专用高压防雷器，正极负极都具备防雷功能，浪涌保护电流大于25kA；（6）采用正负极分别串联的四极断路器提高直流耐压值，可承受的直流电压值不小于DC1000V。

光伏发电交流汇流箱技术参数详解调试运维期间，汇流箱故障占整个电站故障原因的20~30%。

不安全的汇流箱容易引发火灾，严重威胁财产和人身安全。

本文将从汇流箱功能介绍、汇流箱展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍光伏交流汇流箱，旨在让光伏人深入了解汇流箱，及其安装方法和注意细节。

二、光伏交流汇流箱产品功能介绍光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。

内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压、电流、功率、电能等信号）；主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

三、光伏汇流箱产品展示以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。

标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。

接到该断路器的电缆通过铜排连接，线径为150mm²。

标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。

标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。

规格Uc:750V Imax:40KA In:20KA Up≤2.6KV，浪涌的下面一定要接地。

四、光伏交流汇流箱技术参数交流汇流箱的技术参数五、光伏交流汇流箱接线原理图六、光伏交流汇流箱安装工具介绍七、光伏交流汇流箱安装注意事项箱体的防护等级为IP65，适合户外安装，安装位置应满足以下几点要求：1汇流箱的安装位置应充分考虑到其外形尺寸及重量（参见参数章节）；2汇流箱的安装环境温度应在-25℃+60℃之间，相对湿度在0~95%之间；3汇流箱应安装在干燥、通风良好、防尘的地方；4进出线形式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装；5避免安装在太阳直射的地方，否则过高的温度会减少系统发电量，还可能影响汇流箱的使用寿命；6为了更好的散热且方便日常维护，安装汇流箱的四个方向保持足够的空间。

光伏汇流箱技术规范光伏汇流箱是太阳能发电系统中重要的组成部分，其功能是将太阳能电池板产生的直流电转换为交流电，并将其注入电网中。

为了确保太阳能发电系统的安全、高效运行，光伏汇流箱的设计和使用需要符合一系列的技术规范。

本文将介绍光伏汇流箱的技术规范，包括连接方式、安全性要求、绝缘测试等方面的规定。

一、连接方式：1.输入端连接：光伏汇流箱的输入端应采用DC插拔连接器，以便于连接太阳能电池板输出端。

插拔连接器的接触电阻应小于5mΩ，确保输入端电压损失较小。

2.输出端连接：光伏汇流箱的输出端应采用AC插拔连接器，以便于连接电网。

插拔连接器的额定电流应符合系统设计要求，并具备良好的耐高温、耐湿、耐腐蚀性能。

二、安全性要求：1.绝缘阻抗：光伏汇流箱的绝缘阻抗应符合相关国家或地区的标准要求。

绝缘测试的电压应不小于规定值，测试时间应符合要求。

2.防雷保护：光伏汇流箱应具备良好的防雷保护能力。

内部的电子元器件应采用防雷设计，外部的金属壳体应接地可靠。

3.过压保护：光伏汇流箱应具备过压保护功能，以防止在系统运行过程中因电网突变引起的过压现象。

过压保护装置应灵敏可靠，能够及时切断输出电路。

4.过流保护：光伏汇流箱应具备过流保护功能，以防止系统运行过程中太阳能电池板输出过大的电流。

过流保护装置应具备高速切断功能，确保系统安全运行。

5.触电保护：光伏汇流箱应具备良好的触电保护功能。

在光伏汇流箱内部以及外部触电点附近，应设置合适的绝缘材料或遮罩，避免人员接触到带电部分。

三、绝缘测试：1.DC输出回路绝缘测试：在系统正常运行之前，应对光伏汇流箱的DC输出回路进行绝缘测试。

测试电压应符合国家或地区的标准，绝缘电阻应大于规定值。

2.交流输出回路绝缘测试：在系统正常运行之前，应对光伏汇流箱的交流输出回路进行绝缘测试。

测试电压应符合国家或地区的标准，绝缘电阻应大于规定值。

3.DC/AC接地绝缘测试：光伏汇流箱的DC/AC接地部分应进行绝缘测试。

汇流箱运行技术标准1.主题内容与适用范围1.1本标准规定了光伏电站汇流箱运行规定、维护内容。

1.2本标准适用于光伏电站。

2.汇流箱概况我站采用两种汇流箱，一种是16 进1 出智能型直流汇流箱，箱内每进线回路正负极均设有熔断器。

进线回路熔断器可以迅速切断每进线回路的过电流故障。

每台直流防雷汇流箱出线均通过电缆接入逆变器；另一种是8 进1 出交流汇流箱，输入侧和输出侧均设有微型断路器，可以迅速切断每一串电池板的过电流故障。

在输出侧设有交流防雷器，防止雷电过电压和感应过电压，迅速切除故障。

3.规范性引用文件3.1国家标准《电力安全工作规程（发电厂和变电所电气部分）》（GB26860-2011）3.3汇流箱设备厂家技术说明书及有关技术文件。

4.技术参数4.1汇流箱技术参数4.1.1 16进1出直流汇流箱4.1.2 8进1出交流汇流箱4.1.3 4进1出交流汇流箱5.汇流箱一般规定5.1汇流箱开关跳闸时，如因环境温度高引起脱扣，可试送电一次，否则应对相应的汇流箱和电缆进行检查，测量绝缘电阻正常后方可合闸送电。

5.2在汇流箱内工作时应做好光伏组件侧的隔离措施。

5.3汇流箱进线端及出线端与汇流箱接地端绝缘电阻≥20MΩ（DC1000V）。

5.4投切汇流箱保险时，工作人员必须使用绝缘工具，并断开汇流箱内断路器，并用专用保险夹钳取出保险汇流箱内保险更换时需更换同容量的熔断器。

5.5当交流汇流箱设备故障退出运行时，应断开相应的箱变低压侧分支开关和逆变器直流侧输入开关。

5.6汇流箱输入、输出接线时，拧开防水端子，接入连线至正负极接线端子，拧紧螺丝，固定好连线，拧紧外侧的防水端子。

5.7汇流箱更换保险底座或保险盒时，需断开汇流箱内断路器，并取下所对应支路保险，拔开电池组串的正负极MC4插头，并用万用表测量无电压时方可更换。

5.8汇流箱更换其它元器件时，需断开汇流箱内断路器，并取下汇流箱内全部支路保险，拔开汇流箱所对应全部电池组串的正负极MC4插头，并用万用表测量无电压时方可更换。

CGC 北京鉴衡认证中心认证技术规范CGC/GF001：2010光伏方阵汇流箱技术规范Technical Specifications of PV Array Combiner Boxes(申请备案稿)2010-X-XX发布2010 -X-XX实施北京鉴衡认证中心发布目次目次 (I)前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 使用条件 (1)5 技术要求 (2)6 试验方法 (4)7 检验规则 (5)8 标志、包装、运输、贮存 (6)前言北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。

为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。

本技术规范由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出。

本技术规范由北京鉴衡认证中心归口。

本技术规范起草单位：北京鉴衡认证中心、合肥阳光电源有限公司、国家发展和改革委员会能源研究所、北京科诺伟业科技有限公司、北京计科新能源开发有限公司、北京能高自动化有限公司。

本技术规范参编单位：中国电力科学研究院、北京意科通信技术有限责任公司、泰科（上海）有限公司、北京日佳电源有限公司、中国科学院太阳光伏发电系统和风力发电系统质量检测中心、北京能源通电气技术有限公司、上海广电电气集团有限公司、艾迪尔斯（天津）能源科技有限公司、艾思玛（北京）商贸有限公司。

本技术规范主要起草人：曹仁贤、王斯成、王宗、江燕兴、叶东嵘、雷涛、闫华光、赵为、姚丹、张友权、翟永辉、杨晓宇、刘利、周春夫、李涛、詹峰、傅朝辉、王大太、孙赵苗、王超、纳明亮。

光伏方阵汇流箱技术规范1 范围本规范规定了光伏方阵汇流箱的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。

光伏电站光伏发电系统汇流箱运行规定1汇流箱投入
1.1检查汇流箱、防反箱每路每路输入，输出连接线是否紧固，防雷器和熔断器是否完好，测量极性一直，电压在许可范围，且空气开关在断位，各路保险容量一致。

1.2合汇流箱各支路保险。

1.3查保险接触良好，各支路全电压一致且极性相同。

1.3合汇流箱至逆变器输出开关。

2汇流箱退出
2.1断汇流箱至逆变器输出开关。

2.2查各支路的电流为零。

2.3断汇流箱各支路保险。

3汇流箱维护
3.1按2条将汇流箱退出运行后进行汇流箱检修。

3.2防雷器的更换：检查防雷器指示，如变为红色即需要更换，更换时注意对应原线号恢复，并紧固好螺丝。

3.3熔断器的更换：用万用表检测熔断器的通断，如损坏即更换同型号的熔断器。

3.4维修完成后按1条进行汇流箱的投入。

CGC 北京鉴衡认证中心认证技术规范CGC/GF002:2010(CNCA/CTS0001-2011)光伏汇流箱技术规范Technical Specifications of PV Combiner Box2011-02-14发布 2011-02-14实施北京鉴衡认证中心发布目 次目 次 (I)前 言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 使用条件 (2)5 技术要求 (2)6 试验方法 (5)7 试验规则 (8)8 标志、包装、运输、贮存 (9)前言北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。

为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。

本技术规范由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出。

本技术规范由北京鉴衡认证中心归口。

本技术规范起草单位：北京鉴衡认证中心、合肥阳光电源有限公司、国家发展和改革委员会能源研究所、北京科诺伟业科技有限公司、北京计科新能源开发有限公司、北京能高自动化有限公司。

本技术规范参编单位：中国电力科学研究院、北京意科通信技术有限责任公司、泰科电子（上海）有限公司、北京日佳电源有限公司、中国科学院太阳光伏发电系统和风力发电系统质量检测中心、北京能源通电气技术有限公司、上海广电电气集团有限公司、艾迪尔斯（天津）能源科技有限公司、艾思玛（北京）商贸有限公司、宁夏发电集团有限责任公司、上海雷尔盾电气有限公司、上海臻和防雷电气技术有限责任公司、上海诺雅克电气有限公司、山东圣阳电源股份有限公司。

本技术规范主要起草人：谢秉鑫、王宗、曹仁贤、江燕兴、叶东嵘、雷涛、闫华光、赵为、李金荣、张友权、姚丹、翟永辉、高佳、杨晓宇、刘利、周春夫、李涛、詹峰、傅朝辉、王大太、孙赵苗、王超、王刚、张磊、纳明亮、戴佩刚、付浩、隋延波。

编号：CGC-×××:×××太阳能光伏产品认证实施规则光伏汇流箱北京鉴衡认证中心2010年×月×日目录1. 适用范围 . .............................................................................................................................................. 2 2. 认证模式 . ......................................................................................................................................... ..... 2 3. 认证的基本环节 ................................................................................................................................... 2 4.认证实施 . ......................................................................................................................................... . (2)4.1 认证的申请和受理. ................................................................................................................. 2 4.2 型式试验. ................................................................................................................................. 2 4.3 初始工厂审查. ......................................................................................................................... 3 4.4 认证结果评价与批准 . .............................................................................................................4 4.5 获证后的监督. ......................................................................................................................... 5 5.认证证书 . ......................................................................................................................................... . (6)5.1 认证证书的保持. ..................................................................................................................... 6 5.2 认证证书覆盖产品的扩展 . .. (6)5.3 认证范围的扩大. ..................................................................................................................... 7 5.4 认证范围的缩小. (7)5.5 认证证书的暂停、注销和撤销 .............................................................................................. 7 6.认证标志 . ......................................................................................................................................... . (7)6.1 准许使用的标志样式 . ............................................................................................................. 7 6.2 变形认证标志的使用 . ............................................................................................................. 7 6.3 加施方式. ................................................................................................................................. 7 6.4 加施位置. (8)7．认证收费 . ......................................................................................................................................... .. 8 附件1：认证申请需提交的文件资料 ................................................................................................... 9 附件2 产品认证工厂质量保证能力要求 ........................................................................................... 12 附件3 光伏汇流箱工厂质量控制检测要求 ....................................................................................... 15 附件4光伏汇流箱单元划分图表 .. (16)1. 适用范围本认证实施规则适用于太阳能光伏发电系统用汇流箱。

光伏汇流箱技术规范1光伏汇流箱配置：光伏阵列采用20个组件为一串的每一串光伏组件额定电流为8.37A、短路电流为8.98A ，每串组件额定电压为622V、开路电压为762V。

16串组成一个光伏阵列的，一个光伏阵列配置一台16汇1的汇流箱；本项目使用16汇1的汇流箱x台（根据现场情况确定）2汇流箱每路进线必须具有过流、短路保护，所用元器件必须为光伏专用产品，耐压等级不小于1000VDC。

3汇流箱内部所有元器件的设计、选用、安装都考虑短路电流、耐压（1000VDC）的要求。

4汇流箱的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列要求：a）机架组装有关零部件均应符合各自的技术要求，柜体防护等级：IP65；b）箱体应牢固、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象；c）机架面板应平整，文字和符号要求清楚、整齐、规范、正确；d）标牌、标志、标记应完整清晰；e）各种开关应便于操作，灵活可靠。

f）内部接线规整美观，走线要求具有线槽，每根电缆具有明确的线号标示；如采用铜排汇流，要考虑美观性和安全间距。

5主要元器件（防雷器、断路器、接线端子、熔断器等元器件）采用国内外优质产品，如采用国外进口产品，我方会优先考虑。

6防雷器的配置和选用必须满足相关标准规定的要求，能够同时对正/负端子进行浪涌保护，防雷器具有状态输出接口，方便监控其状态。

7汇流箱具有完善的实时监控功能，并且能将数据整理上传监控中心。

监控采集部分应至少满足以下要求：1）能对接入的每一路电池串电流进行测量，精度为0.5级，可以就地显示每路输入电流。

2）能指示接入的光电池串是否故障、能提供开路告警。

3）能测量汇流后电池电压，并计算每一路电池串的功率输出。

4）能判断每路熔断器的状态。

5）具有光伏专用防雷功能器，正负回路都能得到保护6）带开关量输入，能监测防雷元件、断路器的工作状态，指示防雷元件是否失效7）带有RS485通讯接口和MODBUS RTU协议，波特率可自动适应，从机地址可手动设置。

光伏汇流箱运维技术标准1 运行规定1.1 一般规定1.1.1 汇流箱可长期按照名牌及技术规范规定的参数连续运行。

1.1.2 定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。

1.1.3 更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。

1.1.4 禁止带电更换支路保险。

1.1.5 禁止在不断电的情况触摸模块板。

1.1.6 在更换保险出现火花或着火时要及时断开直流开关，再采取灭火器进行灭火，严禁用水灭火。

1.2 汇流箱投入、退出操作流程1.2.1 汇流箱投入步骤a) 依次放上光伏电池组串输入正、负熔断器；b) 合上输出直流熔断器，汇流箱投入运行。

1.2.2 汇流箱退出步骤a) 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；b) 断开该汇流箱直流断路器；c) 依次取下各支路输入正、负极熔断器。

2 巡回检查2.1 日常检查2.1.1 检查汇流箱箱体外观是否完好，是否存在锈蚀、破损情况。

2.1.2 检查汇流箱箱体固定安装是否稳固，有无螺丝松动、生锈现象。

2.1.3 检查汇流箱箱内各支路接线端子是否牢固，是否存在松动、锈蚀现象。

2.1.4 检查汇流箱保险无烧坏击穿，保险底座无烧坏及防雷模块功能正常。

2.1.5 检查直流汇流箱内的直流熔断器是否存在熔断，二极管击穿现象。

2.1.6 检查汇流箱断路器分断功能是否灵活、可靠。

2.2 定期维护2.2.1 应每年对汇流箱开展一次全面检查清扫工作，及时消除缺陷隐患。

2.2.2 应每季度对汇流箱绝缘电阻进行测试，保障汇流箱绝缘电阻负荷规定值。

2.2.3 应每年对汇流箱内部元器件进行一次全面检查，及时更换损坏元器件。

3 常见故障处理3.1 汇流箱内直流断路器频繁跳闸3.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。

3.1.2 检查开关进线及出线是否有放电、烧毁痕迹，电缆接头有无松动等。
