《直流汇流箱技术标准》

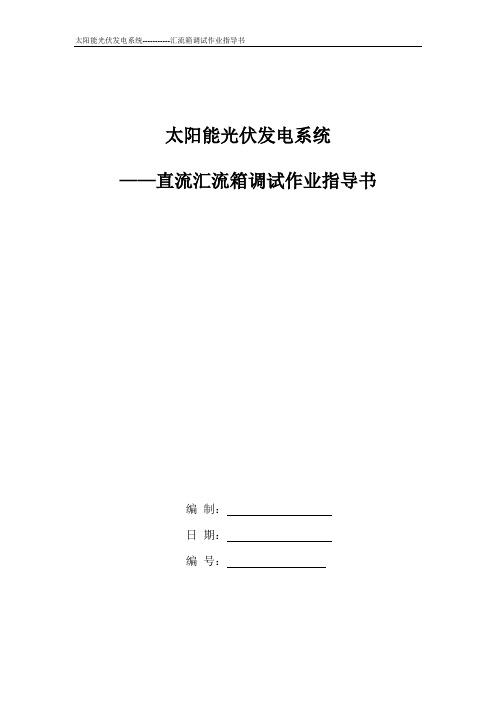

太阳能光伏发电系统——直流汇流箱调试作业指导书编制：日期：编号：1、主题内容及适用范围本作业指导书讲述了光伏系统中汇流箱的调试工艺及要求，适用于光伏系统中汇流箱的调试。

2、引用标准SJT 11127-1997 《光伏(PV)发电系统过电压保护-导则》GB/T18479-2001 《地面用光伏（PV）发电系统概述和导则》GB 50150—91 《电气装置安装工程电气设备交接试验标准》DL 5009.1—92 《电力建设安全工作规程》GBJ232-82 《电气装置安装工程施工及验收规范》3、调试准备电气设备调试前的准备工作，是安装工程中的一项重要工作，不但关系着安装工作的顺利进行，同时也影响安装质量，因此，在电气设备调试前必须做好施工准备工作，通常应做好以下几项工作。

3.1调试前应详细熟悉设计图纸3.1.1弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计。

3.1.2调试前必须熟悉设计规范和设备技术文件的有关规定。

如有关国家部颁发的有关安装技术规范、质量标准以本部门有关规定。

3.2工器具准备万用表、摇表、电缆剪、改锥等。

3.3人员安排专业技术人员（或电工）2-3人。

3.3 防护、安全准备绝缘手套、绝缘鞋。

4、调试操作要求4.1概述汇流箱调试质量优劣影响整个光伏系统的质量，因此有必要制定一套合理可行的调试工艺标准，作为提高和保证工程质量、安全生产及运行使用的基础。

本施工作业指导书是根据国家颁布的相关标准，结合本企业特点，并参照有关技术资料编制。

随着科学技术的不断发展，新技术、新工艺、新材料、新设备将会不断出现，这样对电气设备安装调试也将提出新的要求，今后在实际工作中逐步总结经验，进一步修改和完善。

4.2适用范围一般光伏系统安装调试工程。

4.3 调试工艺标准及要求4.3.1核对产品型号、参数是否正确，是否与设备匹配。

4.3.2 外观检查①各种标识是否齐全；②元器件是否裂纹、残缺、损坏；③各接线端子连线是否规范、牢靠；④绝缘部分是否损坏。

CGC 北京鉴衡认证中心认证技术规范CGC/GF 037: 2014(CNCA/CTS 0001–2011A)光伏汇流设备技术规范Technical Requirements of PV Combiner Assemblies2014-04-18发布 2014-04-18实施北京鉴衡认证中心发布目次目次 (I)前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件及分类 (7)5 技术要求 (7)6 试验方法 (22)7 试验规则 (28)8 标志、包装、运输、贮存 (29)附 录 A（资料性附录）光伏方阵电气结构示例图 (31)附 录 B（资料性附录）光伏方阵最大电压 (33)附 录 C（资料性附录）SPD的安装形式 (34)附 录 D（资料性附录）防反二极管 (35)附 录 E（资料性附录）DVC限值 (38)附 录 F（规范性附录）电磁兼容（EMC） (39)I前 言为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。

CNCA/CTS 0001-2011A对原CNCA/CTS 0001-2011的重大技术修改如下：——增加光伏汇流设备、光伏组串汇流箱（盒）、光伏方阵汇流箱（柜）定义；——增加起吊和壁挂装置性能要求和静力载荷试验要求；——增加材料的防腐蚀、耐紫外线辐射、阻燃等级、耐热和耐着火的性能和试验要求；——增加内部电路和连接要求及连接可靠性试验；——修改过流保护要求，分别对光伏组串和光伏子方阵的过流保护装置的选型提出要求；——增加隔离装置的要求；——修改电涌保护器，熔断器，断路器，防反二极管的选型要求；——修改监控模块性能要求及通讯试验要求；——修改电击防护要求；——修改介电强度要求，增加冲击耐受电压要求；——修改环境试验要求，将“高温、低温、恒定湿热试验”改为“高温、低温、交变湿热试验”，并修改了温升要求；——增加了附录A\B\C\D\E\F。

汇流箱运行技术标准1.主题内容与适用范围1.1本标准规定了光伏电站汇流箱运行规定、维护内容。

1.2本标准适用于光伏电站。

2.汇流箱概况我站采用两种汇流箱，一种是 16 进 1 出智能型直流汇流箱，箱内每进线回路正负极均设有熔断器。

进线回路熔断器可以迅速切断每进线回路的过电流故障。

每台直流防雷汇流箱出线均通过电缆接入逆变器；另一种是 8 进 1 出交流汇流箱，输入侧和输出侧均设有微型断路器，可以迅速切断每一串电池板的过电流故障。

在输出侧设有交流防雷器，防止雷电过电压和感应过电压，迅速切除故障。

3.规范性引用文件GB26860-2011)3.1国家标准《电力安全工作规程（发电厂和变电所电气部分）》（3.3汇流箱设备厂家技术说明书及有关技术文件。

4.技术参数4.1汇流箱技术参数4.1.3 4进 1出交流汇流箱5.汇流箱一般规定5.1汇流箱开关跳闸时，如因环境温度高引起脱扣，可试送电一次，否则应对相应的汇流箱和电缆进行检查，测量绝缘电阻正常后方可合闸送电。

5.2在汇流箱内工作时应做好光伏组件侧的隔离措施。

5.3汇流箱进线端及出线端与汇流箱接地端绝缘电阻≥20MΩ（ DC1000V）。

5.4投切汇流箱保险时，工作人员必须使用绝缘工具，并断开汇流箱内断路器，并用专用保险夹钳取出保险汇流箱内保险更换时需更换同容量的熔断器。

5.5当交流汇流箱设备故障退出运行时，应断开相应的箱变低压侧分支开关和逆变器直流侧输入开关。

5.6汇流箱输入、输出接线时，拧开防水端子，接入连线至正负极接线端子，拧紧螺丝，固定好连线，拧紧外侧的防水端子。

5.7汇流箱更换保险底座或保险盒时，需断开汇流箱内断路器，并取下所对应支路保险，拔开电池组串的正负极 MC4 插头，并用万用表测量无电压时方可更换。

5.8汇流箱更换其它元器件时，需断开汇流箱内断路器，并取下汇流箱内全部支路保险，拔开汇流箱所对应全部电池组串的正负极 MC4 插头，并用万用表测量无电压时方可更换。

汇流箱及逆变器的安装调试技术方案汇流箱及逆变器安装施工流程:1汇流箱的安装技术方案a.汇流箱安装在方阵附近，连接箱主要有接线端子、防雷模块、直流断路器等组成。

b.汇流箱通过螺丝将接线箱与支架固定。

c.管线进出汇流箱是应固定牢靠，应有入盒锁扣紧固，做好密封严实，宜采用下进下出线方式。

组件阵列(DC)的连接1) 检查光电阵列的极性，光电组件最大串联电压是否满足设计要求。

2) 测量每组光电池的各级与接地的电压值(DC),根据安全说明。

3)如果测量的电压是恒定的，并且基本等于光电组的开路电压，那么这说明有一个错误，电压的定量值基本可以发现接地错误的大概位置。

检l ⅞l^线交I ^E验汇流箱⅛a⅛{器安装开l ⅞作收基l ⅛l⅛收施工技¼⅛w 全交底施工I ⅞E编制4)连接没有问题的光电组到逆变器。

并确认连接到正确的接线端子和极性。

d.并网前汇流箱、并置箱、总箱检查1)检查汇流箱内所有接线，需牢固可靠。

2)用万用表测量极性是否正确，开路电压是否符合要求。

3)紧固箱内所有接线螺栓。

4)确保所有断路器处于OFF状态。

e.光伏发电项目汇流箱安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm港"接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MC绝缘电阻不小于2MQ用兆欧表测试汇流箱进线端与接地端绝缘电阻主要MΩ绝缘电阻不小于2MQ用兆欧表测试2逆变器的安装技术方案a.逆变器在运输过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。

b.逆变器到场后，应开箱检查规格型号是否与设计相符，柜内零件和备品是否齐全，有无出厂合格证、说明书、出厂报告等技术文件。

新疆兵团农六师芳草湖工业园光伏发电示范项目光伏防雷汇流箱技术规范书新疆电力设计院2013年04月目录1总则 (1)2技术标准 (2)3设备使用环境条件 (2)4技术要求 (3)5供货范围........................... 错误！未定义书签。

6质量保证及试验...................... 错误！未定义书签。

7技术资料和交付进度.................. 错误！未定义书签。

8技术服务和设计联络.................. 错误！未定义书签。

9附图............................... 错误！未定义书签。

1总则1.1本技术规范书适用于新疆兵团农六师芳草湖工业园光伏发电示范项目的光伏防雷汇流箱，它对光伏防雷汇流箱本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.4如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。

投标方如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。

1.5投标方在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.6合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。

分布式光伏施工方法及技术要求（一）光伏板施工（1）施工工序测量放线→混凝土压块安装→光伏组件安装→汇流箱、逆变器等电气设备安装→设备接地→电缆敷设→光伏组件串接线连接→系统调试（2）测量放线1）根据太阳能电池板分格大样图，测出太阳能电池板平面分格；2）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入记录表。

（3）光伏组件的安装1）工艺流程光伏组件就位→安装螺栓→组件位置对齐→拧紧螺母→串接线连接→检查所有螺栓的拧紧度并作标记。

2）支架底梁安装①混凝土基础的安装，混凝土基础予埋件应竖直安装与砼良好的结合，混凝土基础予埋件应控制在公差允许的范围内，预埋件用电焊把槽钢底框焊接起来。

槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁)和固定块。

如发现前后横梁因运输造成变形，应先将前后横梁校直。

②根据图纸区分前后横梁，以免将其混装。

③将前、后固定块分别安装在前后横梁上,将螺栓紧固。

④支架底梁安装。

将前、后横梁放置于钢支柱或基础上，连接底横梁,并用水平仪将底横梁调平调直，并将底梁与钢支柱（混凝土予埋件）固定。

①调整首末两根电池板固定杆的位置的并将其紧固其②将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。

③以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。

④预紧固所有螺栓。

5）太阳能电池板安装①电池板的进场检验。

I、太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。

II、测量太阳能电池板在阳光下的开路电压,电池板输出端与标识正负应吻合。

电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合电池板贴牌上规定电压值.②电池板安装I、电池板在运输和保管过程中,应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装.II、电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外,并紧固电池板螺栓.安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，螺栓先进性予紧。

58.直流汇流布线及汇流箱安装（一、工程概述****光伏并网发电项目位于****，本期工程共设计ZRC-YJV-0.6/1KV-2x50、ZRC-YJV-0.6/1KV-2x70、ZRC-YJV-0.6/1KV-1x4 三种型号的直流汇流电缆610公里，设计GHL-112/15-SRO型光伏防雷汇流箱880只。

二、编制依据1、****电力设计院施工图纸2、《光伏发电系统施工组织总设计》3、《电气装置安装工程电缆线路施工及验收规范》GB50168-20064、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20026、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20027、《绿色施工导则》建质[2007]233号8、《光伏发电站施工质量检查及验收规程》试行版9、****厂家图纸三、施工准备四、主要施工方案1、汇流箱支架采用热镀锌槽钢、热镀锌角钢制作，焊接后使用热镀锌螺栓固定到光伏支架上。

2、直流汇流电缆采用挖沟直埋敷设方式，电缆上、下方应按照设计要求使用软土、细砂进行防护，电缆过路处应穿管敷设。

3、光伏支架上安装的直流汇流电缆应使用绑线牢固绑扎。

4、直流汇流电缆穿入汇流箱后应按图纸设计的回路号接线。

5、直流汇流电缆保护管安装高度应一致，穿线后用防火材料严密封堵。

五、施工工艺流程六、施工注意事项1、所有施工人员，必须经体检合格并通过三级安全教育，持证上岗，严格按技术交底要求进行施工。

2、对照图纸，领取所需设备、材料，并检验型号及规格符合设计要求。

3、使用电焊机必须配备面罩和焊工手套，施工中有水及焊接手套潮湿后不得进行焊接作业，严禁利用钢筋、角铁、槽钢等作为电焊机接地线。

4、焊机要接地良好，电焊机使用前必须检查其绝缘，电源线及电焊导线严禁破损漏电，严禁使用破旧、淘汰的焊机。

5、使用切割机、无齿锯时必须佩戴防护眼镜，且锯前方不准朝向路口或行人，施工时应安排熟练工进行操作，并严格遵守操作规程。

JYHL-8IN 光伏阵列汇流箱使用手册北京京仪绿能电力系统工程有限公司北京京仪绿能电力系统工程有限公司●JYHL-8IN-201004 ●版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)3.1. 供货范围 (3)3.2. 型号说明 (4)3.3. 铭牌 (4)4. 系统结构 (6)4.1. 内部结构 (6)4.2. 保险丝等级 (7)4.3. 直流断路器等级 (7)5. 安装与使用 (8)5.1. 安装前检查 (8)5.2. 需要使用的安装工具及零件 (8)5.3. 机械安装 (9)5.3.1. 外型尺寸 (9)5.3.2. 基本安装要求 (9)5.3.3. 机箱的开启与关闭 (10)5.4. 电气接线及步骤 (11)5.4.1. 对外接线端子介绍 (11)5.4.2. 端子大小与连接线径 (12)5.4.3. 对外接线操作步骤 (13)5.5. 更换保险丝 (15)6. 技术数据 (16)7. 附录 (17)7.1. 质量保证 (17)7.2. 联系我们 (17)1.符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

说明!此符号标识使得系统良好工作所需的重要注意事项。

2.安全说明安装前请仔细阅读本手册，若未按本手册中的说明辦行安装而出现设备损坏，本公司有权不予质量保证。

3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏阵列汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。

使用光伏阵列汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成 1 个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

大型地面电站直流智能防雷汇流箱招标技术条件A1.1版发包单位：中广核太阳能开发有限公司目录1 一般规定与规范 (3)1.1※总则 (3)1.2投标方工作内容及招标设备范围 (5)1.3电站概况及主要任务 (8)1.4设备基本运行环境条件 (8)1.5标准及规范 (9)1.6设备颜色 (10)1.7铭牌 (10)1.8包装、起吊、运输和安装 (11)1.9对规定设备、组件和材料的变更 (12)1.10图纸、资料的审查与提交 (12)1.11图纸审查及设计联络会 (13)1.12对成套性和互换性的要求 (14)1.13培训 (14)1.14质保 (14)1.15※产品售后服务 (15)1.16直流智能防雷汇流箱的安装及调试 (16)1.17分包 (17)1.18※标书质量 (17)1.19发货计划及发货细节 (17)1.20※直流智能防雷汇流箱的详细设计、安装、施工图纸和认证要求 (18)2 直流智能防雷汇流箱专用技术规范 (19)2.1直流智能防雷汇流箱的输入输出接口 (19)2.2直流智能防雷汇流箱 (20)3 设备监造和验收机构的约定 (32)3.1设备监造 (32)3.2监造和验收机构的约定 (32)3.3设备现场考核验收和调试期间的问题处理 (33)3.4监理和验收依据 (33)4 项目接口联络人和设备发货 (34)5 技术规范书的基本响应方式 (35)5.1对技术规范响应方式的基本要求 (35)5.2例子 (35)1一般规定与规范1.1※总则1.1.1本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

1.1.2作为负责任和专业的投标方，投标方被认为在投标前已认真、仔细审查了技术规范书，技术规范书中的任何错误、不准确、遗漏项等均不能解除投标方应提供符合国内外先进安全、性能、环保标准的优质、可靠产品应负的责任，投标方对投标设备对国内外先进、强制标准的符合性和投标设备的正确性、可靠性负责。

光伏电站汇流箱检修作业指导书目录简要作业流程图 (3)一．范围 (4)二．本指导书涉及的文件、技术资料和图纸 (4)三．各工序注意事项 (4)四．汇流箱巡回检查 (6)五．检修、维护要求 (7)六. 汇流箱内部结构介绍 (7)七．汇流箱检修作业标准 (8)简要作业流程图一．范围为了统一规范直流汇流箱检修工作的操作方法及维护要求，确保定期维护质量符合产品要求，特编制本文件。

本文件适用于光伏电站直流汇流箱检修维护工作。

二．本指导书涉及的文件、技术资料和图纸直流汇流箱安装，操作与维护手册三．各工序注意事项3.1 准备工作中需要注意的事项3. 1.1 参加维护的人员进行安全教育和技术培训，达到上岗条件。

3. 1.2 作业组成员的着装要符合规定、精神状态是否良好。

3. 1.3 开工前工作负责人要进行安全交底、技术交底，做好危险点分析。

3. 1.4 办理维护工作票及危险点分析票，确认工作票所列安全措施是否正确、完备的执行。

3. 1.5 参加维护的人员必须熟悉本作业指导书，并能熟记熟背本次维护的维护项目，工艺质量标准等。

3.1.6 参加本维护项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.2 维护过程中需要注意的事项3.2.1 每天检查工作班成员着装是否符合规定、精神状态是否良好。

3.2.2 工作前运维人员需要检查个人防护用品。

3.2.3 工作前确认设备已完全断电，各可能来电测均有明显断开点。

3.2.4 维护人员要熟悉作业环境，避免碰伤和滑倒。

3.2.5 使用工具合适、力度适中，防止打滑伤及人身及其它部位。

3.2.6 在容易损伤的部件上，铺垫干净的毛毡或用白布裹好。

3.2.7 所带的常用工具、仪表应认真清点，绝不许遗落在设备内。

3.3 验收过程中需要注意的事项3.3.1 严格执行验收制度，保证不遗留任何事故隐患。

3.3.2 验收时注意工作环境，以防滑倒。

3.4 试运过程中需要注意的事项3.4.1 设备初次运行时，人员要远离设备，严防设备部件损坏后伤人。

逆变器运行技术标准1.主题内容与适用范围1.1本标准规定光伏电站逆变器运行规定、维护内容。

1.2本标准适用于光伏电站。

2.逆变器概况2.1我电站每块光伏组件串联成一个光伏组件串，结合现有主流逆变器及汇流方式的不同本电站采用两种方式：一：单个发电单元规模为MWp,每8 个光伏组件串并联接入1 台50kW 组串式逆变器，每4 台逆变器并联接入1 台4 进1 出交流汇流箱，汇流后经箱式升压变就地升压至35kV，箱变高压侧通过电缆并联至35kV集电线路；二：单个发电单元规模为MWp,每16 个光伏组件串并联接入1 台16 进1 出直流汇流箱，每8台直流汇流箱并联接入1 台集装箱式逆变器，汇流后经箱式升压变就地升压至35kV，箱变高压侧通过电缆并联至35kV 集电线路。

2.2.1 组串式逆变器采用逆变器；2.2.2集装箱式逆变器采用逆变器。

3.规范性引用文件3.1国家标准《电力安全工作规程（发电厂和变电所电气部分）》（GB26860-2011）3.2逆变器设备厂家技术说明书及有关技术文件。

4.技术参数4.1逆变器技术参数4.1.1组串式逆变器技术参数4.1.2集装箱式逆变器技术参数5.注意事项5.1静电可能导致逆变器损坏，当操作逆变器时，必须遵守静电防护规范。

5.2逆变器有电容、电抗等部件，运行中带有危险的高压。

需要对电气回路进行维护时，必须将交流汇流箱开关、逆变器两个直流开关全部断开。

并等待至少5分钟后方可打开设备门，或对逆变器所有带电器件放电完毕，方可操作，否则极有可能遭受电击危险。

5.3维护时必须保证至少有两人在场。

5.4如发生短路、火灾等紧急情况下关闭逆变器，逆变器将关闭逆变模块输出，并迅速切断向电网供电。

此时光伏组件的直流输出端口仍然带电。

5.5逆变器主要保护功能：过、欠频保护；短路保护；防孤岛保护；必须投入。

还设有过热保护；电网过、欠压保护；直流母线过压保护；极性反接保护，过载保护。

6.逆变器运行规定6.1逆变器运行一般规定：6.1.1逆变器根据日出和日落的日照条件，实现自动开机和关机。

宁夏吴忠太阳山二期20MWp并网光伏电站项目直流汇流箱技术协议书上海臻和防雷电气技术有限责任公司2011年04月第一章技术规范1.直流系统概况1.1.1直流系统最高电压1000V1.1.2接地方式直流侧浮地1.2安装地点室外1.3基本功能直流汇流箱安装室外，防护等级IP65，它将光伏方阵组件串并联，兼有防雷保护，断路和过载保护等功能要求。

汇流箱具有每路进线电流监控功能，并通过RS485接口将每路电流及其其他信息上传至监控系统，方便人员监视和进行维护。

第二章规范和标准2.1参考标准：•IEC60051《直接动作指标模拟电气测量仪器及其附件》•IEC60129《交流断路器和接地保护》•IEC60185《电流互感器》•IEC60186《电压互感器》•IEC60255《继电器和保护单元的测量》•IEC60269《低压熔断器》•IEC60439《低压成套开关设备和控制设备》•IEC60446《绝缘和非绝缘导体的色标》•IEC60073《指示灯和按钮的色标》•IEC60947《低压开关设备控制设备》•IEC60408《低压空气断路器》•IEC61180《低压设备的高压试验技术》•IEC60270《局部放电测量》•IEC60044《仪用互感器》•IEC60529《外壳防护等级(IP代码)》•GB18802.1《低压配电系统的电涌保护器(SPD)第1部分：性能要求和试验方法》•GB18802.21《低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）--性能要求和试验方法》•GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法（idt IEC 60068-2-1:1990）•GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法（idt IEC 60068-2-2:1974）•GB/T2423.3-2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热方法（idt IEC60068-2-78:2001）•GB2829-2002周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)•GB/T3873-1983通信设备产品包装通用技术条件•GB4943-2001信息技术设备的安全•GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验（IEC 61000-4-5:2005,IDT）•GB/T3859.2-1993半导体变流器应用导则•GB/T7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备2.2直流汇流箱技术要求2.22.2.1.1直流汇流箱型号名称光伏防雷智能汇流箱型号：GPC1-ASZ-10002.2.2.2直流汇流箱参数2.2（1）防护等级IP65，满足室外安装的使用要求；（2）可最多接入16路太阳电池串列，每路电流最大可达11A；（3）接入最大光伏串列的开路电压值可达DC1000V；（4）每路太阳能输入必须接光伏专用保险丝，保险丝的耐压值不小于DC1000V；（5）配有光伏专用高压防雷器，正极负极都具备防雷功能，浪涌保护电流大于25kA；（6）采用正负极分别串联的四极断路器提高直流耐压值，可承受的直流电压值不小于DC1000V。

34-F5161CBB-D1-03中国能建太和县大尹寨20MW农光互补项目汇流箱技术规范书安徽省电力设计院甲级工程咨询资格证书编号：工咨甲21420070005甲级工程设计证书编号：A134002612甲级工程勘察综合类证书编号：110001-k j2016年1月合肥目次1 总的要求 (1)2 工程概况 (1)3 标准和规范 (2)3.1规范性引用文件 (2)3.2术语和定义 (2)4 技术要求 (2)4.1机体和结构质量 (2)4.2输入过流保护 (3)4.3防雷 (3)4.4显示功能 (3)4.7安全 (3)4.8浪涌 (4)4.9温升 (4)5试验方法 (5)5.1试验环境条件 (5)5.2机体和结构质量检查 (5)5.3输入过流保护试验IEC50380 (5)5.4防雷试验 (5)5.5显示功能试验 (5)5.6外壳防护等级 (5)5.7安全试验 (5)5.7.2浪涌试验 (5)5.8环境试验 (5)5.9温升试验 (6)6检验规则 (6)6.1检验分类 (6)6.2出厂检验 (7)6.3型式检验 (7)7采购设备需求及供货范围 (7)8标志、包装、运输、贮存 (8)8.1标志 (8)8.2包装 (8)8.3运输 (8)8.4贮存 (8)1 总的要求1.1本技术规范适用于中国能建太和县大尹寨20MW农光互补项目光伏方阵汇流箱。

它包括光伏方阵汇流箱的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。

投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求。

1.3如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求。

偏差(无论多少)都必须清楚地表示在投标文件中的“差异表”中。

汇流箱技术参数范文汇流箱是太阳能光伏发电系统中不可或缺的设备。

它的主要作用是将光伏模块产生的直流电能转化为交流电，以供给电网或使用设备使用。

以下是汇流箱的一些常见技术参数范文，供参考：一、输入参数：1.输入电压范围：汇流箱适用的最大输入电压范围。

依据光伏模块的额定电压和串联个数确定。

2.输入电流范围：汇流箱适用的最大输入电流范围。

根据光伏模块的额定电流和并联个数来确定。

3.输入功率范围：汇流箱能够处理的最大输入功率范围。

通常是输入电压和输入电流的乘积。

4.最大短路电流：光伏模块并联后产生的最大短路电流。

用于汇流箱的过流保护设计。

二、输出参数：1.输出电压范围：汇流箱输出交流电的电压范围。

根据不同的国家和地区电网标准来确定。

2.输出功率范围：汇流箱能够输出的最大功率范围。

取决于输出电压和输出电流的乘积。

3.额定输出功率：汇流箱的额定输出功率，一般与安装在太阳能发电系统上的逆变器的额定功率相匹配。

三、保护参数：1.过压保护：当输入电压超过设定的最大电压值时，汇流箱应自动切断输入电路，以避免设备损坏。

2.过流保护：当输入电流超过设定的最大电流值时，汇流箱应自动切断输入电路，以防止过载和短路。

3.欠压保护：当输入电压低于设定的最低电压值时，汇流箱应自动切断输入电路，以避免设备损坏。

4.欠流保护：当输入电流低于设定的最低电流值时，汇流箱应自动切断输入电路，以防止设备无功损失。

5.防雷保护：汇流箱应具备适当的防雷措施，以保护设备和用户安全。

四、通信参数：1.通信接口：汇流箱是否具备通信接口，以支持与监控系统、遥控器等设备的连接。

2. 通信协议：汇流箱支持的通信协议，如Modbus、RS485等。

3.数据传输速率：汇流箱与其他设备进行通信时的数据传输速率。

4.数据存储：汇流箱是否具备数据存储功能，以记录光伏发电系统的运行数据。

以上仅为汇流箱技术参数的一些常见范例，具体的参数要根据实际产品的设计和要求来确定。

在选择汇流箱时，可以根据自身的需求和要求来比较不同产品的技术参数，以确保选择到适合的汇流箱。

汇流箱的安装一、汇流箱的技术要求1. 汇流箱总体要求（1）汇流箱箱体应采用不低于Q235冷轧钢板弯制而成，冷轧钢板厚度不小于1.5mm。

箱体结构应密封、防尘、防潮，应有足够的机械强度，应能承受所安装元件及短路时所产生的动、热稳定冲，并便于运行维护。

（2）防雷汇流箱外壳防护等级不低于IP65，防雷汇流箱箱体的光伏阵列电缆进线孔，直流输出出线孔，接地线引出电缆孔和通信电缆接线孔均采用IP68防护等级的电缆接头。

（3）汇流箱内布线整齐美观，便于检修和安装。

端子排应具有隔板、标号线套和端子螺丝。

每个端子排均标以编号，端子选用阻燃型端子。

（4）汇流箱的箱体框架和所有设备的其它不载流金属部件都应和接地母线可靠连接。

（5）箱体应允许从底部进入电缆，设有光伏阵列电线或电缆进线孔，并设有供汇流电缆进出柜体的防水端子。

并配有接地线和通讯线引接电缆孔。

（6）汇流箱内部装置的布置应充分考虑安装、调试、维护、更换及运行的要求，接插件和断路器应动作可靠、接触良好、不松动。

（7）汇流箱采用立式，安装方式采用光伏支架挂式安装方式。

2.汇流箱参数性能要求（1）汇流箱内部所有电气回路耐压值不低于DC1000V，光伏智能汇流箱主回路应采用载流量≥250A 的铜排连接；（2）汇流箱内应配置开关电源，为箱内供电设备。

直流电源取自组串，发包人不再提供其它电源，开关电源耐压值不低于DC1000V；（3）绝缘电阻：在电路与裸露导电部件之间，每条电路对地标称电压的绝缘电阻应不小于1000Ω/V；（4）汇流箱具有每路进线电流监控功能，并通过RS485接口将PV电池组串电流测量和PV电池组串故障告警和定位等其他信息上传至监控系统，方便人员监视和进行维护。

二、光伏汇流箱的安装与连接1. 汇流箱电器安装注意事项（1）只有专业的电气工程师才能进行操作和接线；操作和接线必须符合所在国和当地的相关标准要求；（2）汇流箱安装前，用兆欧表对其内部各元件做绝缘测试。

光伏设计规范光伏设计规范光伏设计是指根据实际情况和需求，对光伏电站进行系统性规划和设计的过程，旨在确保光伏电站的高效运行和可靠性。

一、光伏电站选址规范1.光照条件：选址应具备充足的阳光辐射资源，确保光伏电站的发电量和效益。

2.地形地貌条件：选址应避免地势陡峭、地质条件糟糕等不利于光伏电站建设和运行的地区。

3.天气条件：选址应避开气候恶劣的区域，如台风、雷电活动频繁的地方。

4.配套设施条件：选址周边应有便利的交通和基础设施，方便后期的建设和维护。

二、光伏组件安装规范1.光伏组件布局：充分考虑光照均匀性和光伏组件间的间距，以确保每个光伏组件的发电效能。

2.光伏组件安装角度：根据当地的纬度和季节变化，确定合适的安装角度，以最大化光伏组件的接收阳光的效率。

3.光伏组件清洁和维护：定期清洗光伏组件表面的灰尘和污染物，确保其正常发电，并定期进行检查和维护。

三、逆变器规范1.逆变器选型：根据光伏电站的容量和预期发电量，选择适当的逆变器类型和容量。

2.逆变器布置：合理布置逆变器的位置和数量，便于操作和维护。

3.逆变器接线：按照逆变器制造商提供的接线图，正确连接逆变器的输入和输出线路。

四、直流汇流箱规范1.汇流箱选型：根据光伏阵列的容量和布局，选择合适的直流汇流箱容量和数量。

2.汇流箱接线：按照设计要求，正确连接汇流箱的直流输入线和直流输出线。

五、架构支架规范1.支架选型：根据光伏组件的型号和尺寸，选择适合的支架类型和规格。

2.支架安装：确保支架的牢固稳定，抗风载能力和强度满足设计要求。

3.支架防腐：对支架进行防腐处理，提高其耐久性和可靠性。

六、电缆配线规范1.电缆选型：根据光伏电站的电流和电压要求，选择合适的电缆型号和规格。

2.电缆敷设：电缆敷设应按照规范要求，避免过度弯曲和磨损，保证安全可靠。

3.电缆接头：电缆接头的安装应符合相关标准，确保连接牢固和防水。

以上是光伏设计规范的一些基本要求和指导，但实际设计还需要根据具体情况进行详细考虑和规定。
