HYPERMESH与ANSYS WORKBENCH的联合仿真

基础所李新年2017年xx 月x 日
操作步骤
1. 在hypermesh软件中建立三维模型，或导入三维实体。

2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。

3. 在hypermesh软件中用export导出三维实体网格。

建议使用abaqus文件格式，导出的文件类型为.inp，（如图中操作）
4. 在ansys workbench软件中用Finite Element Modeler模块。

导入的文件（类型为.inp）
进入编辑状态：对Geometry Synthesis进行点击Initial Geometry
几何文件的生成。

5. 在ansys workbench软件中添加一个静态结构流程模块。

在Fnite Element Modeler模块右击，选择Updat;
再双击静态结构模块中的Model可看到网格已导入。

可进行进一步的边界设置和求解。

谢谢！
敬请批评指正！。

首先你要在hypermesh画网格的时候打开hypermesh时选择ansys模块，分好网格之后要在hypermesh中定义ansys中的单元类型比如solid185等，然后选中hypermesh中已经画好的网格并在hypermesh里的component子块中选择定义好的单元并刷新网格，然后导出网格（ansys默认为cdb格式，其实是个文本文件，随便什么后缀都行），ansys可以import 该.cdb文件，倒入后显示的是节点，plot element就可以了，如果没有在hypermesh中刷新网格的话，在ansys中就不会有网格，而只有节点信息，无法构成计算模型。

hypermesh导入ansys的方法：(2013-03-14 19:28:46)转载▼标签：hypermesh导入ansyshypermesh变截面梁问题描述：hypermesh转ansys为什么只有节点，没有单元，也没有约束了。

谁知道该怎么改啊，尽量用简单的方法。

我在用hypermesh10.0导成cdb，用ansys模板时，说我的单元类型没定义，请问在导出时应该怎么定义啊？解答：出现这个问题十有八九是因为在hypermesh中，没有给划分的单元赋予单元类型。

虽然在hm中已经定义了单元类型，但是并没有将单元赋予给相应的有限元网格。

所以，程序提示单元类型没有定义。

这是因为hm中，component的assign选卡下只有两个选项：一个是mat，另一个是property，mat对应的是材料，也就是说将定义的材料赋予给相应的单元，另一个是property，它对应的是单元的实常数，将定义的实常数与相应的单元连接。

以上两个功能对应ansys命令里面的mat attribute和r，但是没有et（element type）的赋予，所以导入ansys会提示没有定义单元类型。

实现et的赋予是在hm的utility面板下面的components ，将相应的单元类型赋予响应的有限元网格即可。

h y p e r m e s h与a n s y s联合仿真经典The Standardization Office was revised on the afternoon of December 13, 2020一、有限元模型（即“网格”）的组成（1）网格①节点——提供“网格”的几何信息②材料——提供“网格”的材料特性参数③属性——提供“网格”的几何补充信息（例如：将薄板简化为二维网格（shell 单元）时，需要对而二维网格（shell单元）补充薄板的“厚度信息”）注：在hypermesh中“网格的几何补充信息”称为“属性（Property），并通过Property Collector完成属性的建立和管理；在Ansys中称作“实常数（Real Constans）”；在Hypermesh ANSYS模版中的Component Manager中也称为“实常数（Real Constans）”。

④单元类型小结：①②③④所提供的各种“网格”信息就创建出了“有限元网格模型”。

（2）当有限元模型带有边界条件时需要补充以下内容⑤载荷及边界条件（3）做优化时需要补充以下内容⑥设计变量（Design Variable）⑦响应(Response)二、以上内容在Hypermesh中的创建步骤步①：网格划分——即：完成“节点”的创建。

步②：在工具条中单击图标（Material Collector）打开“材料定义对话框”：在对话框中自由指定材料名称，单击card image后面的输入框：单击选择“Material”。

单击“create/edit”，弹出“Meterial”卡片：卡片中，DENS_FLAG为“密度”；EX_FLAG为“弹性模量”；NUXY_FLAG为“泊松比”，分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的，然后分别输入数值，如下所示：注：中的数值“1”为ID号，默认即可，不用管它。

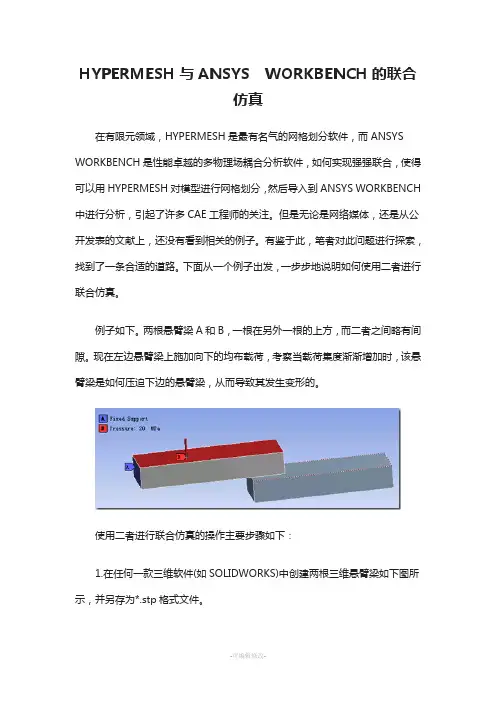

HYPERMESH与ANSYS WORKBENCH的联合仿真在有限元领域，HYPERMESH是最有名气的网格划分软件，而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH对模型进行网格划分，然后导入到ANSYS WORKBENCH 中进行分析，引起了许多CAE工程师的关注。

但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。

有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。

下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B，一根在另外一根的上方，而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp格式文件。

2.在HYPERMESH中打开此模型，并划分网格。

3. 在HYPERMESH的组件管理器中定义单元类型，材料，并设置组件管理器。

4. 在HYPERMESH中导出有限元模型到ANSYS。

这里得到一个practics.CDB文件。

该文件可以被ANSYS的经典界面读入。

5. 打开ANSYS的经典界面，使用FILE>READ INPUT FROM以读入该文件。

6.在ANSYS的经典界面中使用文档模型的导出功能写出该文件，这里写为file.cdb文件。

7.打开ANSYS WORKBENCH的主界面，并拖入一个Finite Element Modeler组件。

8.在Finite Element Modeler读入file.cdb文件。

9.打开Finite Element Modeler，得到的有限元模型如下。

10.在Finite Element Modeler中生成一个初始的三维模型。

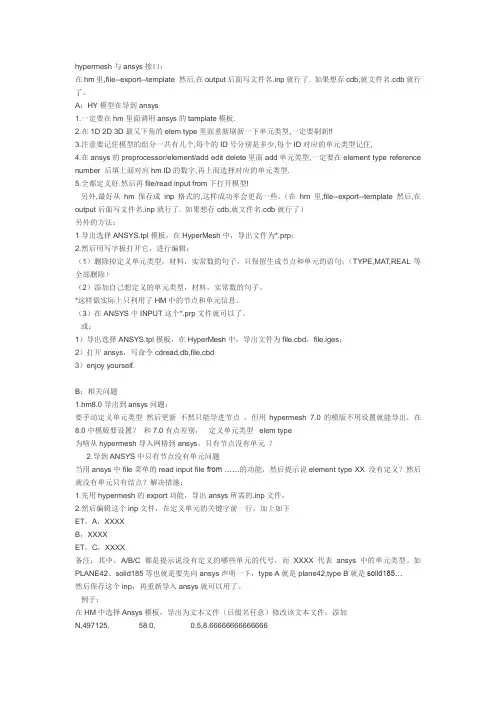

hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。

A：HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。

（在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）另外的方法：1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2.然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。

*这样做实际上只利用了HM中的节点和单元信息。

（3）在ANSYS中INPUT这个*.prp文件就可以了。

或：1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为file.cbd，file.iges；2）打开ansys，写命令cdread,db,file,cbd3）enjoy yourself.B：相关问题1.hm8.0导出到ansys问题：要手动定义单元类型然后更新不然只能导进节点。

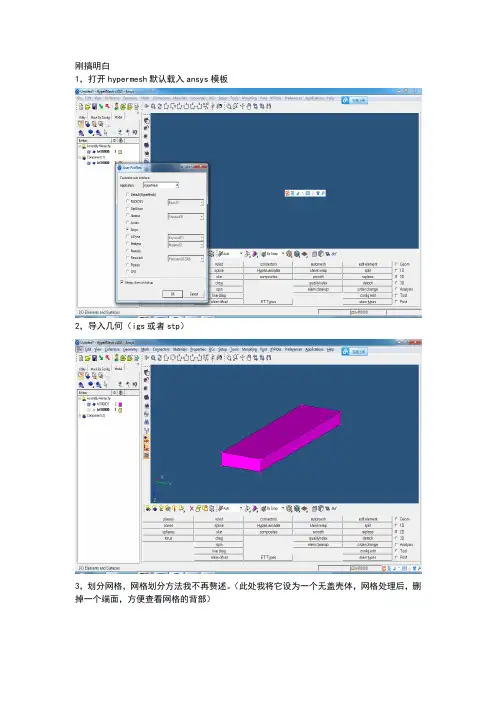

刚搞明白
1，打开hypermesh默认载入ansys模板
2，导入几何（igs或者stp）
3，划分网格，网格划分方法我不再赘述。

（此处我将它设为一个无盖壳体，网格处理后，删掉一个端面，方便查看网格的背部）
4，删除几何，设置材料（注意设置弹性模量和泊松比）
5，设置属性
6，创建sensor，键入1D/2D/3D面板里面的
7，更新属性
点击update/edit，点亮TYPE,关联新建的sensor
8，更新elem types，点亮图中的elems，选中对应的网格文件，即可
，
9，导出ansys分析所需的cdb文件，点击红色的图标，设置好路径，点击export，导出。

10打开ansys ADPL,点击file/read input from,选中之前保存的（cdb）文件，打开，默认显示的是点云形式。

11，点击plot/Elements,切换到网格形式。

成功。

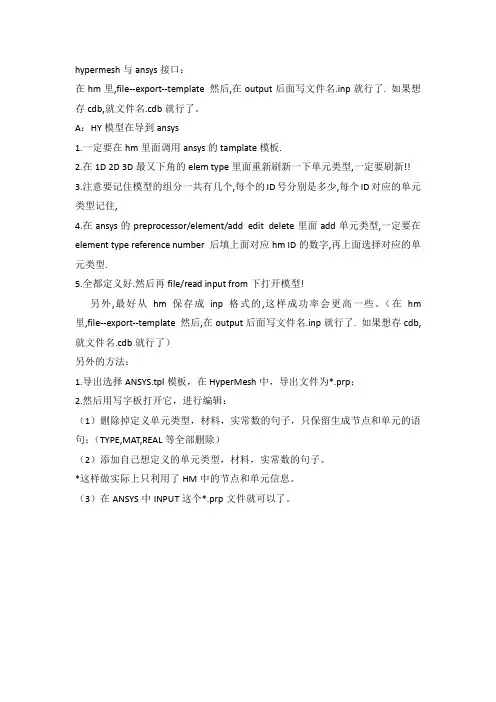

hypermesh与ansys接口：
在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。

A：HY模型在导到ansys
1.一定要在hm里面调用ansys的tamplate模板.
2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!
3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,
4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.
5.全都定义好.然后再file/read input from下打开模型!
另外,最好从hm保存成inp格式的,这样成功率会更高一些。

（在hm 里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）
另外的方法：
1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；
2.然后用写字板打开它，进行编辑：
（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）
（2）添加自己想定义的单元类型，材料，实常数的句子。

*这样做实际上只利用了HM中的节点和单元信息。

（3）在ANSYS中INPUT这个*.prp文件就可以了。

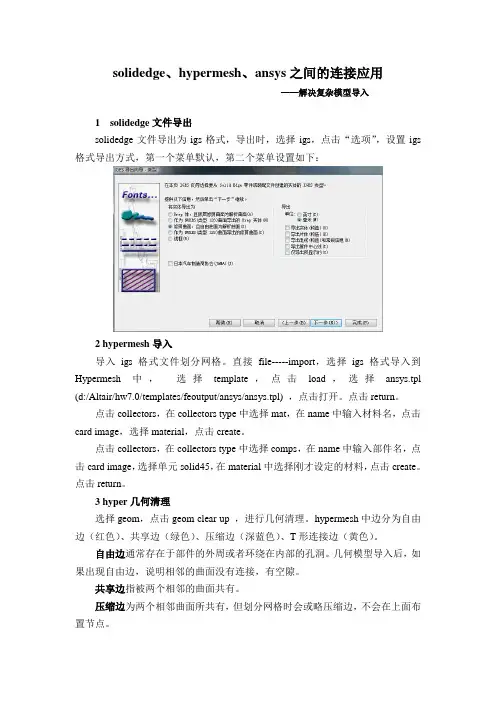

solidedge、hypermesh、ansys之间的连接应用——解决复杂模型导入1 solidedge文件导出solidedge文件导出为igs格式，导出时，选择igs，点击“选项”，设置igs 格式导出方式，第一个菜单默认，第二个菜单设置如下：2 hypermesh导入导入igs格式文件划分网格。

直接file-----import，选择igs格式导入到Hypermesh中，选择template，点击load，选择ansys.tpl (d:/Altair/hw7.0/templates/feoutput/ansys/ansys.tpl) ，点击打开。

点击return。

点击collectors，在collectors type中选择mat，在name中输入材料名，点击card image，选择material，点击create。

点击collectors，在collectors type中选择comps，在name中输入部件名，点击card image，选择单元solid45，在material中选择刚才设定的材料，点击create。

点击return。

3 hyper几何清理选择geom，点击geom clear up ，进行几何清理。

hypermesh中边分为自由边（红色）、共享边（绿色）、压缩边（深蓝色）、T形连接边（黄色）。

自由边通常存在于部件的外周或者环绕在内部的孔洞。

几何模型导入后，如果出现自由边，说明相邻的曲面没有连接，有空隙。

共享边指被两个相邻的曲面共有。

压缩边为两个相邻曲面所共有，但划分网格时会或略压缩边，不会在上面布置节点。

T形连接边表示曲面的边界被三个或三个以上的曲面所共享，或者说明模型存在两个或更多的重复曲面。

edgestoggle 用鼠标将单个的边从一种类型转化成另一种类型。

replace 用两条自由边合并成一条共享边（un）suppress同时压缩或释放一系列所选边equivalence 合并两个曲面的自由边surfacefind duplicates 查找并删除重合曲面organize by feature 按特征组织曲面move face 移动曲面到另一个曲面（合并曲面）4 修改几何比例hypermesh默认的单位是mm，ansys中默认的单位是si 制（kg m s），故需要将几何模型比例缩小1000倍，这样导出的节点几何尺寸才是以m为单位的模型。

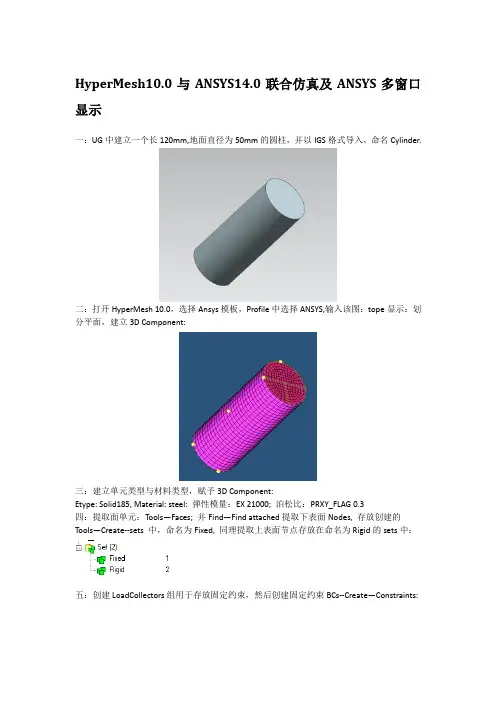

HyperMesh10.0与ANSYS14.0联合仿真及ANSYS多窗口显示一：UG中建立一个长120mm,地面直径为50mm的圆柱，并以IGS格式导入，命名Cylinder.二：打开HyperMesh 10.0，选择Ansys模板，Profile中选择ANSYS,输入该图：tope显示：划分平面，建立3D Component:三：建立单元类型与材料类型，赋予3D Component:Etype: Solid185, Material: steel: 弹性模量：EX 21000; 泊松比：PRXY_FLAG 0.3四：提取面单元：Tools—Faces; 并Find—Find attached提取下表面Nodes, 存放创建的Tools—Create--sets 中，命名为Fixed, 同理提取上表面节点存放在命名为Rigid的sets中：五：创建LoadCollectors组用于存放固定约束，然后创建固定约束BCs--Create—Constraints:六：平移顶部圆周中心的节点，用于创建mass:七：创建一个组来存放Mass 1D的质量单元：然后1D—Mass创建质量单元后，如下图：八：创建单元类型及属性Real Constant，并将该质量单元赋予单元类型mass21属性Mass21p; 九：创建一个组来存放Rigids,然后创建Rigid:十：清除所有临时节点。

然后创建载荷单元，然后创建力矩存放在这个载荷单元中：十一：创建载荷步Ansys—LoadSteps，将Fixed和Force放入到该载荷步中：创建ansys控制卡片，ControlCards: ANTYPE、/SOLU、SOLVE.至此全部创建完毕：十二：保存该文件，并将给文件导出为ANSYS.inp或cdb类型；打开ANSYS并将，文件input 到AnsysAPDL操作界面中。

十三：多窗口显示：Utility—PlotCtrls— MultiWindows Layouts:十四：PlotCtils—MutilPloct，分别设置显示各个窗口的显示方式：十五：Utility menu—Plots—MultiPlots,显示调整后的图形：十六，Utility Menu—PlotsCtrls—WindowsCtrls—Windows on and off来控制窗口的数目（关闭了第三个窗口后Fit显示），调整第四个窗口位置Utility Menu—PlotCtrls—WindowsLayout 来显示各个窗口的：参考百度文库网站：【1】hypermesh前处理+ANSYS :/view/fa3af32ce2bd960590c677dd.html 【1】：ANSYS加载力矩：/view/18f06614e45c3b3567ec8bfb.html 【2】：ANSYS多窗口显示教程/view/ae1778fd910ef12d2af9e79d.htmlSaturday, September 27, 2014。

CATIA建模—HYPERMESH画网格—ANSYSWORKBENCH仿真流程演示CATIA建模、Hypermesh画网格和Ansys Workbench仿真流程是一套常用的工程设计和仿真流程。

CATIA是一款三维建模软件，Hypermesh是一款专业的有限元前处理软件，而Ansys Workbench则是一个集成了有限元分析、流体分析和优化功能的仿真平台。

下面将详细介绍这套流程的具体步骤。

首先，CATIA是一款功能强大的三维建模软件，可以用于创建产品的几何模型。

在建模过程中，可以通过基础几何体的创建、几何体的操作、曲线的创建等功能，生成产品的几何模型。

此外，CATIA还提供了许多辅助工具，如装配体设计、表面设计、模具设计等，以满足不同设计需求。

通过CATIA建模，可以快速创建产品的几何模型，并且可以轻松进行设计变更。

接下来，使用Hypermesh软件对CATIA建模生成的几何模型进行网格划分。

网格的划分是有限元分析的前提，它将几何模型划分成大量的小单元，在每个单元上进行物理计算。

Hypermesh提供了丰富的网格划分工具和算法，可以根据物体的几何形状和仿真需求，自动或手动划分网格。

在网格划分过程中，需要考虑几何模型的复杂程度、仿真结果的准确性和计算资源的消耗等因素。

通过合理的网格划分，可以提高仿真结果的准确性和计算效率。

完成网格划分后，将划分好的网格导入Ansys Workbench平台进行仿真分析。

Ansys Workbench是一款集成化的仿真平台，包含了有限元分析、流体分析、优化等多种分析功能。

它提供了直观的用户界面，以图形化的方式展示了整个分析流程，可以方便地进行输入数据的设置和分析结果的查看。

在Ansys Workbench中，可以设置材料属性、加载条件、边界条件等，并进行网格质量检查和修正。

在设置完成后，可以进行仿真计算，并通过可视化的结果分析工具查看结果。

如果需要进行多次优化或者参数化分析，也可以使用Ansys Workbench提供的优化工具和参数化功能。

Hypermesh⽹格模型导⼊到ANSYSWorkbench中的⽅法Hypermesh⽹格模型导⼊到ANSYS Workbench中的⽅法
1、在Hypermesh中正确设置单元类型、材料属性等，然后导出为cdb格式的⽂件；
2、在ANSYS Workbench中，拖⼊FE模块，，并邮件添加cdb⽂件，如下图所⽰：
3、添加分析类型：拖动分析类型到FE的Model上，如Static Structural分析，结果如下
图所⽰：
4、然后拖拽FE中的Model到Static下⾯的Model上，结果如下图所⽰：
5、最后点击Update Project按钮
在更新过程中，ANSYS Workbench会做两⽅⾯的⼯作：1、将你在Hypermesh
中创建的材料⾃动添加到Engineering Data中，只是材料名称可能显⽰为Unknown；2、为⽹格模型创建⼀个⼏何模型，⽅便添加载荷、约束条件等。

如果模型⽐较⼤，更新时间可能会略长⼀些。

祝⼤家⼯作学习顺利！
希望有百度积分的TX能下载本⽂，谢谢！。

hypermesh网格导入ansys的方法
基础所李新年2017年xx 月x 日操作步骤
1. 在hypermesh软件中建立三维模型，或导入三维实体。

2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。

3. 在hypermesh软件中用export导出三维实体网格。

建议使用abaqus文件格式，导出的文件类型为.inp，（如图中操作）
4. 在ansys workbench软件中用Finite Element Modeler模块。

导入的文件（类型为.inp）
进入编辑状态：对Geometry Synthesis进行点击Initial Geometry
几何文件的生成。

5. 在ansys workbench软件中添加一个静态结构流程模块。

在Fnite Element Modeler模块右击，选择Updat;
再双击静态结构模块中的Model可看到网格已导入。

可进行进一
步的边界设置和求解。

谢谢！
敬请批评指正！。

用HyperMesh做前处理的ANSYS接触分析实例（原创）本文详细讲解了一个简单的轴和带孔圆盘的过盈配合的模拟计算。

轴和孔的过盈量设置为0.01。

整个前处理过程都在HyperMesh 中完成，然后把从HyperMesh中导出的输入文件提交给ANSYS求解。

准备工作:准备iges格式的几何模型。

轴的几何尺寸：内径:25mm，外径:35mm，轴长度：150mm圆盘的几何尺寸：内径:35mm，外径:100mm，盘厚度：25mm。

你可以根据上面的几何尺寸自己在Pro/e里面建模，你也可以使用下面的命令流在ANSYS里面建模，然后导出为.iges文件。

/PREP7CYL4,0,0,35,0,100,90,25 !plate;CYL4,0,0,25,0,35,90,150 !shaft;VGEN, ,2, , , , ,-10, , ,1本文所用的HyperMesh版本为7.0，ANSYS为11.0。

从HyperMesh中导出的命令流能否在低版本的ANSYS中运行，我没有测试过，但是估计没有什么问题，因为命令流中没有使用ANSYS 11.0独有的命令。

1．设置ANSYS模板和ANSYS Profile。

第1步：先选择ANSYS模版和ANSYS的profile。

进入global 菜单，点击load按钮，选择ansys模板。

图1第2步：选择geom或者tool页面上的user profile菜单，在弹出的对话框中选择ANSYS，如下图所示。

图2在启用了ANSYS的profile之后，你会发现右边的Macro Menu上面多出了一些和ANSYS操作相关的功能按钮，其中包括我们后面用来创建接触的contact wizard,如下图所示：图32.导入.iges格式的几何模型,改变默认的component的名字和颜色。

图4导入后得到如图5所示的轴和带孔圆盘的几何模型。

图5.iges文件导入后，HyperMesh自动建立了两个component，用来存放轴和带孔圆盘，如下图所示。
