Hypermesh如何导入ANSYS workbench

hypermesh导入ansys方法solidedge、hypermesh、ansys之间的连接应用——解决复杂模型导入1 solidedge文件导出solidedge文件导出为igs格式，导出时，选择igs，点击“选项”，设置igs 格式导出方式，第一个菜单默认，第二个菜单设置如下：2 hypermesh导入导入igs格式文件划分网格。

直接file-----import，选择igs格式导入到Hypermesh中，选择template，点击load，选择ansys.tpl (d:/Altair/hw7.0/templates/feoutput/ansys/ansys.tpl) ，点击打开。

点击return。

点击collectors，在collectors type中选择mat，在name中输入材料名，点击card image，选择material，点击create。

点击collectors，在collectors type中选择comps，在name中输入部件名，点击card image，选择单元solid45，在material中选择刚才设定的材料，点击create。

点击return。

3 hyper几何清理选择geom，点击geom clear up ，进行几何清理。

hypermesh中边分为自由边（红色）、共享边（绿色）、压缩边（深蓝色）、T形连接边（黄色）。

自由边通常存在于部件的外周或者环绕在内部的孔洞。

几何模型导入后，如果出现自由边，说明相邻的曲面没有连接，有空隙。

共享边指被两个相邻的曲面共有。

压缩边为两个相邻曲面所共有，但划分网格时会或略压缩边，不会在上面布置节点。

T形连接边表示曲面的边界被三个或三个以上的曲面所共享，或者说明模型存在两个或更多的重复曲面。

edgestoggle 用鼠标将单个的边从一种类型转化成另一种类型。

replace 用两条自由边合并成一条共享边（un）suppress同时压缩或释放一系列所选边equivalence 合并两个曲面的自由边surfacefind duplicates 查找并删除重合曲面organize by feature 按特征组织曲面move face 移动曲面到另一个曲面（合并曲面）4 修改几何比例hypermesh默认的单位是mm，ansys中默认的单位是si 制（kg m s），故需要将几何模型比例缩小1000倍，这样导出的节点几何尺寸才是以m为单位的模型。

hypermesh网格导入ansys的方法
基础所李新年2017年xx 月x 日操作步骤
1. 在hypermesh软件中建立三维模型，或导入三维实体。

2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。

3. 在hypermesh软件中用export导出三维实体网格。

建议使用abaqus文件格式，导出的文件类型为.inp，（如图中操作）
4. 在ansys workbench软件中用Finite Element Modeler模块。

导入的文件（类型为.inp）
进入编辑状态：对Geometry Synthesis进行点击Initial Geometry
几何文件的生成。

5. 在ansys workbench软件中添加一个静态结构流程模块。

在Fnite Element Modeler模块右击，选择Updat;
再双击静态结构模块中的Model可看到网格已导入。

可进行进一
步的边界设置和求解。

谢谢！
敬请批评指正！。

hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。

[quote]A：HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。

（在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）另外的方法：1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2.然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MA T,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。

*这样做实际上只利用了HM中的节点和单元信息。

（3）在ANSYS中INPUT这个*.prp文件就可以了。

或：1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为file.cbd，file.iges；2）打开ansys，写命令cdread,db,file,cbd3）enjoy yourself.[/quote][quote]B：相关问题1.hm8.0导出到ansys问题：要手动定义单元类型然后更新不然只能导进节点。

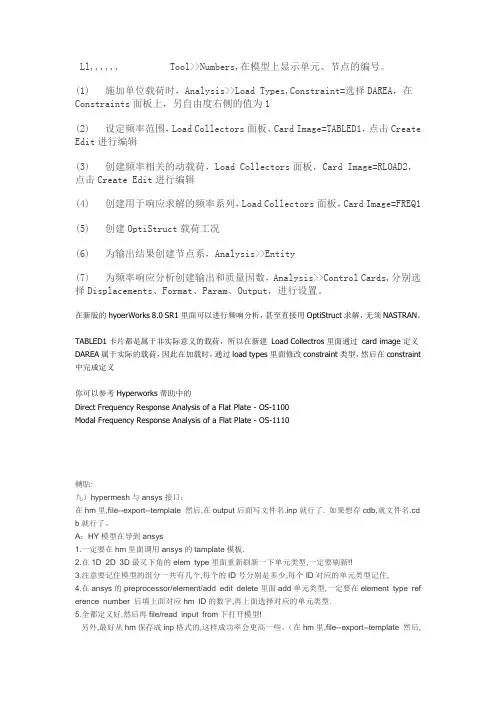

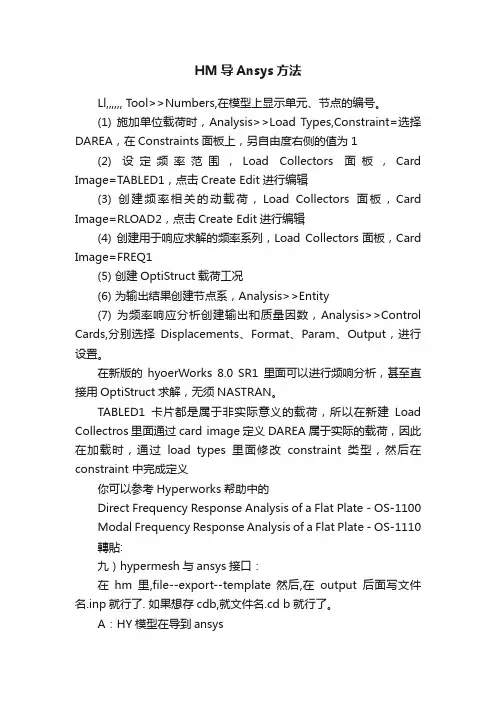

HM导Ansys方法Ll,,,,,, Tool>>Numbers,在模型上显示单元、节点的编号。

(1) 施加单位载荷时，Analysis>>Load Types,Constraint=选择DAREA，在Constraints面板上，另自由度右侧的值为1(2) 设定频率范围，Load Collectors面板，Card Image=TABLED1，点击Create Edit进行编辑(3) 创建频率相关的动载荷，Load Collectors面板，Card Image=RLOAD2，点击Create Edit进行编辑(4) 创建用于响应求解的频率系列，Load Collectors面板，Card Image=FREQ1(5) 创建OptiStruct载荷工况(6) 为输出结果创建节点系，Analysis>>Entity(7) 为频率响应分析创建输出和质量因数，Analysis>>Control Cards,分别选择Displacements、Format、Param、Output，进行设置。

在新版的hyoerWorks 8.0 SR1里面可以进行频响分析，甚至直接用OptiStruct求解，无须NASTRAN。

TABLED1卡片都是属于非实际意义的载荷，所以在新建Load Collectros里面通过card image定义DAREA属于实际的载荷，因此在加载时，通过load types里面修改constraint类型，然后在constraint 中完成定义你可以参考Hyperworks帮助中的Direct Frequency Response Analysis of a Flat Plate - OS-1100 Modal Frequency Response Analysis of a Flat Plate - OS-1110 轉貼:九）hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cd b就行了。

HYPERMESH与ANSYS WORKBENCH的联合仿真在有限元领域，HYPERMESH是最有名气的网格划分软件，而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH对模型进行网格划分，然后导入到ANSYS WORKBENCH 中进行分析，引起了许多CAE工程师的关注。

但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。

有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。

下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B，一根在另外一根的上方，而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp格式文件。

2.在HYPERMESH中打开此模型，并划分网格。

3. 在HYPERMESH的组件管理器中定义单元类型，材料，并设置组件管理器。

4. 在HYPERMESH中导出有限元模型到ANSYS。

这里得到一个practics.CDB文件。

该文件可以被ANSYS的经典界面读入。

5. 打开ANSYS的经典界面，使用FILE>READ INPUT FROM以读入该文件。

6.在ANSYS的经典界面中使用文档模型的导出功能写出该文件，这里写为file.cdb文件。

7.打开ANSYS WORKBENCH的主界面，并拖入一个Finite Element Modeler组件。

8.在Finite Element Modeler读入file.cdb文件。

9.打开Finite Element Modeler，得到的有限元模型如下。

10.在Finite Element Modeler中生成一个初始的三维模型。

首先你要在hypermesh画网格的时候打开hypermesh时选择ansys模块，分好网格之后要在hypermesh中定义ansys中的单元类型比如solid185等，然后选中hypermesh中已经画好的网格并在hypermesh里的component子块中选择定义好的单元并刷新网格，然后导出网格（ansys默认为cdb格式，其实是个文本文件，随便什么后缀都行），ansys可以import 该.cdb文件，倒入后显示的是节点，plot element就可以了，如果没有在hypermesh中刷新网格的话，在ansys中就不会有网格，而只有节点信息，无法构成计算模型。

hypermesh导入ansys的方法：(2013-03-14 19:28:46)转载▼标签：hypermesh导入ansyshypermesh变截面梁问题描述：hypermesh转ansys为什么只有节点，没有单元，也没有约束了。

谁知道该怎么改啊，尽量用简单的方法。

我在用hypermesh10.0导成cdb，用ansys模板时，说我的单元类型没定义，请问在导出时应该怎么定义啊？解答：出现这个问题十有八九是因为在hypermesh中，没有给划分的单元赋予单元类型。

虽然在hm中已经定义了单元类型，但是并没有将单元赋予给相应的有限元网格。

所以，程序提示单元类型没有定义。

这是因为hm中，component的assign选卡下只有两个选项：一个是mat，另一个是property，mat对应的是材料，也就是说将定义的材料赋予给相应的单元，另一个是property，它对应的是单元的实常数，将定义的实常数与相应的单元连接。

以上两个功能对应ansys命令里面的mat attribute和r，但是没有et（element type）的赋予，所以导入ansys会提示没有定义单元类型。

实现et的赋予是在hm的utility面板下面的components ，将相应的单元类型赋予响应的有限元网格即可。

1.用solideworks建立一个六面体如下图所示：2.用HyperMesh中的input进来3.用Geom的collectors面板，首先建立材料集合，name任取，选用card image选用MATERIAL 点击creat/edit ,填入弹性模量和泊松比。

4.建立二维单元类型集合，name 为2d ，card image 为plan42 ,material 为刚刚建立好的，选一种颜色。

5.建立三维单元类型集合，name 为3d ，card image 为solid45 ,material 为刚刚建立好的，选一种颜色。

6.在global中的componetb=变为2d,进入2D面板中的automesh ,为六面体的一个面画上网格，return推出。

7.点击2D面板下面的elem types, elems选项为刚画好的平面网格，点击update,return退出。

8.在global中的component=变为3d。

点击3D面板中的solid map, source geom是你画着网格的面，将destination geom. 选项变成lines选项，依次点击对面上的四条边，elems to drag 是为你画的平面网格，点击mesh, return.(注意：当你用solid map 是，HyperMesh会自动生成以solid map的集合器，你会发现三维网格的颜色不是3d的颜色，后面又处理方法)9.同样还是点击3D面板下面的elem types, elems选项为刚画好的平面网格，点击update, return退出。

10.点击tool面板下的delete，将原有的集合器和2d的集合器删除。

11.点击Geom面板先的organize, destination（目标网格）设为3d, elems 选为solidmap ,点击move ,这时你会发现网格的颜色变为了3d,的颜色。

（本步骤的目的就是给solid map集合器付上属性，否则导入ANSYS中会出错，提示solid map 的网格没有定义）12.在计入点击tool面板下的delete，将原有的集合器和solid map的集合器删除。

基础所李新年2017年xx 月x 日操作步骤1. 在hypermesh软件中建立三维模型，或导入三维实体。

Ubldtv | 制心sk Hgd Eht 剋乳秋片Import E 器pit宦斗名岭rie KEledicin ----------------------------------------------------------------------------------------------------------------------------------Fg type- |A I I Q Ddi^dt■ 匸B6 D:\U& W&rl<a^016\301 SC9S8M 21 却邓驭的5 lnnp« Qpijontlirpoit Lb®1. ahypermesh软件中建立三维模型「或导入三维实体*2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。

一、操作步骤3. 在hypermesh软件中用export导出三维实体网格。

建议使用abaqus文件格式，导出的文件类型为.inp ,（如图中操作）4. 在ansys workbench 软件中用Finite Element Modeler 模块。

导入的文件（类型为.inp ）弔F TWM- EJemar Kobe-b-F B E. !-. r c进入第54杖态：对Geometry Synthesisiftfj点击Initial Geometry几何文件的生成©H E %tl f，HflH |l进入编辑状态：对Geometry Synthesis进行点击Initial Geometry几何文件的生成。

5. 在ansys workbench 软件中添加一个静态结构流程模块。

一、操作步骤在Fnite Element Modeler 模块右击，选择Updat;再双击静态结构模块中的Model可看到网格已导入。

Ll,,,,,, Tool>>Numbers,在模型上显示单元、节点的编号。

(1) 施加单位载荷时，Analysis>>Load Types,Constraint=选择DAREA，在Constraints面板上，另自由度右侧的值为1(2) 设定频率范围，Load Collectors面板，Card Image=TABLED1，点击Create Edit进行编辑(3) 创建频率相关的动载荷，Load Collectors面板，Card Image=RLOAD2，点击Create Edit进行编辑(4) 创建用于响应求解的频率系列，Load Collectors面板，Card Image=FREQ1(5) 创建OptiStruct载荷工况(6) 为输出结果创建节点系，Analysis>>Entity(7) 为频率响应分析创建输出和质量因数，Analysis>>Control Cards,分别选择Displacements、Format、Param、Output，进行设置。

在新版的hyoerWorks 8.0 SR1里面可以进行频响分析，甚至直接用OptiStruct求解，无须NASTRAN。

TABLED1卡片都是属于非实际意义的载荷，所以在新建Load Collectros里面通过card image定义DAREA属于实际的载荷，因此在加载时，通过load types里面修改constraint类型，然后在constraint 中完成定义你可以参考Hyperworks帮助中的Direct Frequency Response Analysis of a Flat Plate - OS-1100Modal Frequency Response Analysis of a Flat Plate - OS-1110轉貼:九）hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cd b就行了。

[软件接口] 关于HM网格转化为ANSYS单元的过程网格, ANSYS, 单元网格, ANSYS, 单元本帖最后由 xiongliangwm 于 2009-3-16 09:56 编辑前些天看到有人采用HM划分网格后，然后导入ANSYS，发现单元丢失了不少，我想主要的原因是你在HM里面的单元很多还没有赋予相应的ANSYS对应单元的属性。

在此我给大家抛砖引玉做个例子把：1.读入需要转入ANSYS求解器中求解的几何模型文件，然后采用HyperMesh 中各类划分网格的方法将此几何模型文件划分出所需要的网格。

为了在ANSYS 中识别HyperMesh中划分的网格模型，必须在HyperMesh中事先作好单元的更新工作，保证HyperMesh中的网格与ANSYS中对应的单元类型一致。

只有这样，才能保证很顺利的导入ANSYS，并且不至于出现错误。

如果不是采用的ANSYS求解器，而是采用别的求解器——Abaqus、Nastran或Ls_Dyna，那就需要设置与那些求解器相对应的单元类型。

故此引用轴模型作为例子。

在HyperMesh输入几何模型拓扑分块后划分好的网格模型如图然后选择3D面板中的ElementType，将划分好的网格与ANSYS中的单元类型对应起来。

设置penta6与hex8对应的单元类型均为solid45单元，保证HyperMesh中划分好的六面体网格和五面体网格导入ANSYS后均为solid45单元。

如果网格模型中还有别的网格，比如四面体网格tetra4或者是2D的三角形tria3、四边形网格quad4，那么还必须设置对应ANSYS单元类型，设置方法如图下载 (38.59 KB)昨天 10:10这里要注意，如果你在ANSYS中的单元对应为高阶单元（比如SOLID95单元），即二次（非线性）单元，那么你事先最好将你的单元的阶次改变。

改变单元阶次的方法如图还需要注意的是，高阶单元在ANSYS中的对应的二次单元（含有mid_node中节点）显示的时候中间节点是不显示出来的，在ANSYS中把载荷加在节点上时有时候中间节点可能会漏选，少了一部分承受力的节点。

Hypermesh导入ansys 1打开ansys界面2导入模型，划分网格（此步略）3定义材料4定义材料泊松比和弹性模量（我定义了两种材料）5定义属性（这里只定义了一种属性，如果需要的话可以定义两种属性，我偷懒了）定义材料你可以定义两种材料6定义单元类型，这个在1D/2D/3D 的ET Types定义属性7赋予组件材料，属性和单元类型。

我试过在属性里面赋予单元类型，但是都不行，还是要重新来定义单元类型，属性里面的单元卡片不能定义网格的单元类型（这个定义有点鲁莽，如有问题可以讨论），因此不可以在assign 里面将各种属性赋予组件。

8点击update/ edit 赋予组件单元在此处赋予单元格类型9另一组件相同操作。

10导出ansys 的cdb 格式导出11 用ansys读入cdb文件13切换成单元格显示从hypermesh导入ansys成功。

HYPERMESH与ANSYS WORKBENCH的联合仿真(2012-10-20 07:27:32)转载▼分类：CAE标签：ansys在有限元领域，HYPERMESH是最有名气的网格划分软件，而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH对模型进行网格划分，然后导入到ANSYS WORKBENCH中进行分析，引起了许多CAE工程师的关注。

但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。

有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。

下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B，一根在另外一根的上方，而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp 格式文件。

CATIA建模—HYPERMESH画网格—ANSYSWORKBENCH仿真流程演示CATIA建模、Hypermesh画网格和Ansys Workbench仿真流程是一套常用的工程设计和仿真流程。

CATIA是一款三维建模软件，Hypermesh是一款专业的有限元前处理软件，而Ansys Workbench则是一个集成了有限元分析、流体分析和优化功能的仿真平台。

下面将详细介绍这套流程的具体步骤。

首先，CATIA是一款功能强大的三维建模软件，可以用于创建产品的几何模型。

在建模过程中，可以通过基础几何体的创建、几何体的操作、曲线的创建等功能，生成产品的几何模型。

此外，CATIA还提供了许多辅助工具，如装配体设计、表面设计、模具设计等，以满足不同设计需求。

通过CATIA建模，可以快速创建产品的几何模型，并且可以轻松进行设计变更。

接下来，使用Hypermesh软件对CATIA建模生成的几何模型进行网格划分。

网格的划分是有限元分析的前提，它将几何模型划分成大量的小单元，在每个单元上进行物理计算。

Hypermesh提供了丰富的网格划分工具和算法，可以根据物体的几何形状和仿真需求，自动或手动划分网格。

在网格划分过程中，需要考虑几何模型的复杂程度、仿真结果的准确性和计算资源的消耗等因素。

通过合理的网格划分，可以提高仿真结果的准确性和计算效率。

完成网格划分后，将划分好的网格导入Ansys Workbench平台进行仿真分析。

Ansys Workbench是一款集成化的仿真平台，包含了有限元分析、流体分析、优化等多种分析功能。

它提供了直观的用户界面，以图形化的方式展示了整个分析流程，可以方便地进行输入数据的设置和分析结果的查看。

在Ansys Workbench中，可以设置材料属性、加载条件、边界条件等，并进行网格质量检查和修正。

在设置完成后，可以进行仿真计算，并通过可视化的结果分析工具查看结果。

如果需要进行多次优化或者参数化分析，也可以使用Ansys Workbench提供的优化工具和参数化功能。

hypermesh模型导入ansys方法
刚搞明白
1，打开hypermesh默认载入ansys模板
2，导入几何（igs或者stp）
3，划分网格，网格划分方法我不再赘述。

（此处我将它设为一个无盖壳体，网格处理后，删掉一个端面，方便查看网格的背部）
4，删除几何，设置材料（注意设置弹性模量和泊松比）
5，设置属性
6，创建sensor，键入1D/2D/3D面板里面的
7，更新属性
点击update/edit，点亮TYPE,关联新建的sensor
8，更新elem types，点亮图中的elems，选中对应的网格文件，即可
，
9，导出ansys分析所需的cdb文件，点击红色的图标，设置好路径，点击export，导出。

10打开ansys ADPL,点击file/read input from,选中之前保存的（cdb）文件，打开，默认显示的是点云形式。

11，点击plot/Elements,切换到网格形式。

成功。

Hypermesh⽹格模型导⼊到ANSYSWorkbench中的⽅法Hypermesh⽹格模型导⼊到ANSYS Workbench中的⽅法
1、在Hypermesh中正确设置单元类型、材料属性等，然后导出为cdb格式的⽂件；
2、在ANSYS Workbench中，拖⼊FE模块，，并邮件添加cdb⽂件，如下图所⽰：
3、添加分析类型：拖动分析类型到FE的Model上，如Static Structural分析，结果如下
图所⽰：
4、然后拖拽FE中的Model到Static下⾯的Model上，结果如下图所⽰：
5、最后点击Update Project按钮
在更新过程中，ANSYS Workbench会做两⽅⾯的⼯作：1、将你在Hypermesh
中创建的材料⾃动添加到Engineering Data中，只是材料名称可能显⽰为Unknown；2、为⽹格模型创建⼀个⼏何模型，⽅便添加载荷、约束条件等。

如果模型⽐较⼤，更新时间可能会略长⼀些。

祝⼤家⼯作学习顺利！
