节段预制拼装施工工艺工法（QB/ZTYJGYGF-QL-0508-2011）桥梁工程有限公司张建科刘涛1 前言1.1 工艺工法概况简支梁预制节段拼装主要是由现场预制悬臂工艺演变而来，由于现场预制悬臂工艺有现场施工复杂和质量控制较难等限制，因而衍生简支梁预制节段拼装的工艺。

随着现代化城市建设的迅速发展，交通问题日益突出，城市的道路交通需要发展城市高架道路及轨道交通。

而城市发展对高架桥和轨道交通要求造型优美、外观质量高、混凝土徐变影响小、施工对周边环境和地面影响小。

符合以上施工要求的设备和施工技术，节段预制拼装就是其中之一，该工艺经济高效，成为一种系统化的施工方式。

1.2 工艺原理节段预制拼装施工工艺工法，其原理就是将桥梁上部结构划分为若干标准节段，在预制场地匹配预制完成后，在现场用架桥机等专用拼装设备在桥梁下部结构之上，按次序逐块组拼，同时施加预应力，使之成为整体结构，并沿预定的安装方向进行逐跨推进、逐跨拼装。

2 工艺工法特点2.1预制构件在架设之前存放场地保养一段时间，从而减少了拼装架设成梁后混凝土的收缩和徐变。

2.2 较少的现浇有利于环境的保护。

2.3 梁体的预制可与桥梁下部结构施工同步进行，可缩短施工工期。

2.4 建设工序上提供了大量的机动性，对市区的交通枢纽和其它的拥挤地区保护道路具有积极意义。

2.5 机械化程度高，适合于长大桥梁快速施工。

2.6 现场逐段拼装调整，有利于上部结构线形控制。

3 适用范围本工艺工法适用于中等跨径（30～50m）、桥梁总长度较长的海上、大型河流湖泊、山区桥梁以及城市高架与轻轨等上部结构箱梁施工。

4 主要技术标准《铁路混凝土工程施工质量验收标准》（TB10424）《高速铁路桥涵工程施工质量验收标准》（TB10752）《混凝土结构工程施工及验收规范》（GBJ50204）《公路桥涵施工技术规范》（JTG/T F50）5 节段预制拼装施工方法节段预制拼装施工工艺工法是将整跨梁梁体沿垂直于桥梁纵轴线方向切割，将梁体划分为若干个节段，将拟建桥梁的空间设计坐标转换、分解成为预制厂内各个节段的预控制坐标，在预制厂内采用密贴镶合匹配浇注法将所有节段逐一制作完成；在施工现场采用特种大型架桥机设备将高精度制作完成的梁体节段，沿桥纵向循序排列，并连接成整体就位于桥梁墩台上。

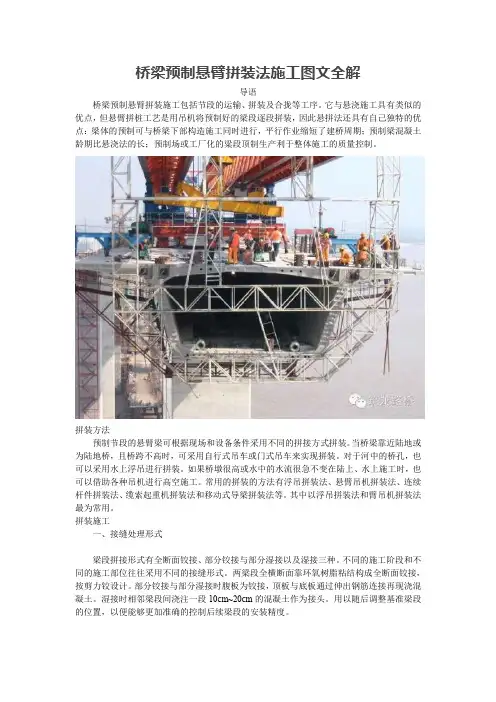

桥梁预制悬臂拼装法施工图文全解导语桥梁预制悬臂拼装施工包括节段的运输、拼装及合拢等工序。

它与悬浇施工具有类似的优点，但悬臂拼桩工艺是用吊机将预制好的梁段逐段拼装，因此悬拼法还具有自己独特的优点：梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期；预制梁混凝土龄期比悬浇法的长；预制场或工厂化的粱段顶制生产利于整体施工的质量控制。

拼装方法预制节段的悬臂梁可根据现场和设备条件采用不同的拼接方式拼装。

当桥梁靠近陆地或为陆地桥，且桥跨不高时，可采用自行式吊车或门式吊车来实现拼装。

对于河中的桥孔，也可以采用水上浮吊进行拼装。

如果桥墩很高或水中的水流很急不变在陆上、水上施工时，也可以借助各种吊机进行高空施工。

常用的拼装的方法有浮吊拼装法、悬臂吊机拼装法、连续杆件拼装法、缆索起重机拼装法和移动式导梁拼装法等。

其中以浮吊拼装法和臂吊机拼装法最为常用。

拼装施工一、接缝处理形式梁段拼接形式有全断面铰接、部分铰接与部分湿接以及湿接三种。

不同的施工阶段和不同的施工部位往往采用不同的接缝形式。

两梁段全横断面靠环氧树脂粘结构成全断面铰接，按剪力铰设计。

部分铰接与部分湿接时腹板为铰接，顶板与底板通过伸出钢筋连接再现浇混凝土。

湿接时相邻梁段间浇注一段10cm~20cm的混凝土作为接头。

用以随后调整基准梁段的位置，以便能够更加准确的控制后续梁段的安装精度。

全段面铰接和部分铰接在工程中各有优点，全断面铰接与部分断面铰接相比具有悬拼速度快、施工工序较少、无需使用特种水泥、孔道注浆容易等优点，但是部分断面铰接具有环氧树脂用量少、施工调整容易、桥梁整体性好的优点。

二、提高接缝质量措施为了弥补湿接接缝处混凝土的收缩和早强，工程中应优先采用早强微膨胀混凝土浇注。

一般情况下，20℃左右的环境温度中，24h就能够达到设计强度。

在进行全面铰接或部分铰接拼装施工前，应先在接触面涂抹多功能的环氧树脂，以保证连接面得水密性并利用环氧树脂层的厚度找平。

节段预制拼装施工工艺工法( QB/ZTYJGYGF-QL-0508-2011)桥梁工程有限公司张建科刘涛1 前言1.1 工艺工法概况简支梁预制节段拼装主要是由现场预制悬臂工艺演变而来，由于现场预制悬臂工艺有现场施工复杂和质量控制较难等限制，因而衍生简支梁预制节段拼装的工艺。

随着现代化城市建设的迅速发展，交通问题日益突出，城市的道路交通需要发展城市高架道路及轨道交通。

而城市发展对高架桥和轨道交通要求造型优美、外观质量高、混凝土徐变影响小、施工对周边环境和地面影响小。

符合以上施工要求的设备和施工技术，节段预制拼装就是其中之一，该工艺经济高效，成为一种系统化的施工方式。

1.2 工艺原理节段预制拼装施工工艺工法，其原理就是将桥梁上部结构划分为若干标准节段，在预制场地匹配预制完成后，在现场用架桥机等专用拼装设备在桥梁下部结构之上，按次序逐块组拼，同时施加预应力，使之成为整体结构，并沿预定的安装方向进行逐跨推进、逐跨拼装。

2工艺工法特点2.1预制构件在架设之前存放场地保养一段时间，从而减少了拼装架设成梁后混凝土的收缩和徐变。

2.2较少的现浇有利于环境的保护。

2.3梁体的预制可与桥梁下部结构施工同步进行，可缩短施工工期。

2.4建设工序上提供了大量的机动性，对市区的交通枢纽和其它的拥挤地区保护道路具有积极意义。

2.5机械化程度高，适合于长大桥梁快速施工。

2.6现场逐段拼装调整，有利于上部结构线形控制。

3适用范围本工艺工法适用于中等跨径(30〜50m、桥梁总长度较长的海上、大型河流湖泊、山区桥梁以及城市高架与轻轨等上部结构箱梁施工。

4主要技术标准《铁路混凝土工程施工质量验收标准》（TB10424）1《高速铁路桥涵工程施工质量验收标准》（TB10752）《混凝土结构工程施工及验收规范》（GBJ50204）《公路桥涵施工技术规范》（JTG/T F50 ）5节段预制拼装施工方法节段预制拼装施工工艺工法是将整跨梁梁体沿垂直于桥梁纵轴线方向切割，将梁体划分为若干个节段，将拟建桥梁的空间设计坐标转换、分解成为预制厂内各个节段的预控制坐标，在预制厂内采用密贴镶合匹配浇注法将所有节段逐一制作完成；在施工现场采用特种大型架桥机设备将高精度制作完成的梁体节段，沿桥纵向循序排列，并连接成整体就位于桥梁墩台上。
