双容水箱液位串级控制系统DCS实训报告毕业论文

双容水箱液位串级控制系统_毕业设计
在双容水箱液位串级控制系统中，通常有两个水箱，分别称为主水箱
和副水箱。

主水箱通常是较大的水箱，副水箱是较小的水箱。

系统的目标
是保持主水箱和副水箱的液位稳定在设定值附近。

系统的控制过程可以分为以下几个步骤：
1.流程测量：系统通过测量主水箱和副水箱的液位，获取当前的液位
信号。

2.控制计算：根据测量值和设定值，计算需要调节的阀门开度。

3.阀门控制：根据计算结果，控制阀门的开度，调节水的流入和流出
速度，以实现液位的控制。

4.反馈调整：根据阀门控制后的效果，不断调整阀门开度，使液位稳
定在设定值附近。

在实际的设计中，双容水箱液位串级控制系统通常采用PID控制器来
实现。

PID控制器包括比例（P）、积分（I）和微分（D）三个部分。

比
例部分根据偏差的大小进行调整，积分部分根据偏差的持续时间进行调整，微分部分根据偏差的变化速率进行调整。

通过不断调整PID参数，实现系
统的稳定性和响应速度的平衡。

另外，在实际的设计中，还需要考虑到系统的动态响应、稳定性、静
差和抗干扰性等因素。

可以采用仿真软件进行系统的建模和分析，优化系
统的设计参数。

总之，双容水箱液位串级控制系统作为一种常见的控制系统，在工业、农业和民用领域有着广泛的应用。

通过合理设计和调节控制参数，可以实
现液位的稳定控制，提高系统的稳定性和安全性。

同时，与实际的实验和仿真相结合，可以进一步优化系统的设计和控制策略。

过程控制综合实验报告实验名称：水箱液位串级控制系统专业：班级:姓名：学号：实验方案一、实验名称：水箱液位串级控制系统二、串级控制系统的概述1、图5-1是串级控制系统的方框图。

该系统有主、副两个控制回路，主、副调节器相串联工作，其中主调节器有自己独立的给定值R，它的输出m1作为副调节器的给定值，副调节器的输出m2控制执行器，以改变主参数C1。

图5-1 串级控制系统方框图R-主参数的给定值；C1-被控的主参数；C2-副参数；f1(t)-作用在主对象上的扰动；f2(t)-作用在副对象上的扰动。

2、串级控制系统的特点串级控制系统及其副回路对系统控制质量的影响已在有关课程中介绍，在此将有关结论再简单归纳一下。

（1）．改善了过程的动态特性；（2）．能及时克服进入副回路的各种二次扰动，提高了系统抗扰动能力；（3）．提高了系统的鲁棒性；（4）．具有一定的自适应能力。

3、主、副调节器控制规律的选择在串级控制系统中，主、副调节器所起的作用是不同的。

主调节器起定值控制作用，它的控制任务是使主参数等于给定值（无余差），故一般宜采用PI或PID调节器。

由于副回路是一个随动系统，它的输出要求能快速、准确地复现主调节器输出信号的变化规律，对副参数的动态性能和余差无特殊的要求，因而副调节器可采用P或PI调节器。

4、主、副调节器正、反作用方式的选择正如单回路控制系统设计中所述，要使一个过程控制系统能正常工作，系统必须采用负反馈。

对于串级控制系统来说，主、副调节器的正、反作用方式的选择原则是使整个系统构成负反馈系统，即其主通道各环节放大系数极性乘积必须为正值。

各环节的放大系数极性是这样规定的：当测量值增加，调节器的输出也增加，则调节器的放大系数K c为负（即正作用调节器），反之，K c为正（即反作用调节器）；本装置所用电动调节阀的放大系数K v恒为正；当过程的输入增大时，即调节器开大，其输出也增大，则过程的放大系数K0为正，反之K0为负。

双容水箱液位串级PID控制实验一、实验目的1、进一步熟悉PID调节规律2、学习串级PID控制系统的组成和原理3、学习串级PID控制系统投运和参数整定二、实验设备1、四水箱实验系统DDC实验软件2、PC机（Window 2000 Professional 操作系统）三、实验原理1、控制系统的组成及原理一个控制器的输出用来改变另一个控制器的设定值，这样连接起来的两个控制器称为“串级”控制器。

两个控制器都有各自的测量输入，但只有主控制器具有自己独立的设定值，只有副控制器的输出信号送给被控对象，这样组成的系统称为串级控制系统。

本仿真系统的双容水箱串级控制系统如下图所示：图17－1 本仿真系统的双容水箱串级控制系统框图串级控制器术语说明主变量：y1称主变量。

使它保持平稳使控制的主要目的副变量：y2称副变量。

它是被控制过程中引出的中间变量副对象：上水箱主对象：下水箱主控制器：PID控制器1，它接受的是主变量的偏差e1，其输出是去改变副控制器的设定值副控制器：PID控制器2，它接受的是副变量的偏差e2，其输出去控制阀门副回路：处于串级控制系统内部的，由PID控制器2和上水箱组成的回路主回路：若将副回路看成一个以主控制器输出r2为输入，以副变量y2为输出的等效环节，则串级系统转化为一个单回路，即主回路。

串级控制系统从总体上看，仍然是一个定值控制系统，因此，主变量在干扰作用下的过渡过程和单回路定值控制系统的过渡过程具有相同的品质指标。

但是串级控制系统和单回路系统相比，在结构上从对象中引入一个中间变量（副变量）构成了一个回路，因此具有一系列的特点。

串级控制系统的主要优点有：1）副回路的干扰抑制作用发生在副回路的干扰，在影响主回路之前即可由副控制器加以校正2）主回路响应速度的改善副回路的存在，使副对象的相位滞后对控制系统的影响减小，从而改善了主回路的相应速度3）鲁棒性的增强串级系统对副对象及控制阀特性的变化具有较好的鲁棒性4）副回路控制的作用副回路可以按照主回路的需要对于质量流和能量流实施精确的控制由此可见，串级控制是改善调节过程极为有效的方法，因此得到了广泛的应用。

本科生毕业论文（设计）双容水箱液位控制系统院－系：工学院专业：电气工程及其自动化年级：学生姓名：学号：导师及职称：Department:Major:Electrical engineering and automation Grade:Student’s Name:Student No:Tutor:\毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。

据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。

对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解红河学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。

有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。

学校可以公布论文（设计）的全部或部分内容。

保密的论文（设计）在解密后适用本规定。

作者签名：指导教师签名：日期：日期：毕业论文（设计）答辩委员会(答辩小组)成员名单【摘要】随着现代工业生产过程向着大型、连续和强化方向发展，对控制系统的控制品质提出了日益增长的要求。

在这种情况下，简单的单回路控制已经难以满足一些复杂的控制要求。

串级控制系统是过程控制中的一种多回路控制系统，是为了提高单回路控制系统的控制效果而提出来的一种控制方案。

串级控制系统把两个单回路控制系统以一定的结构形式串联在一起，它不仅具有单回路控制系统的全部功能，而且还具有许多单回路控制系统所没有的优点。

串级控制系统采用了两个调节器，因此它的调节器的参数整定更复杂一些。

本论文论述了一个液位——流量串级控制系统的设计方法和步骤，介绍了它的参数整定方法。

在此过程中，介绍了对液位和流量进行检测和转换的常用元件，应用阶跃响应曲线推导了广义对象的传递函数，简单地论述了串级控制系统的优点，讨论了它对控制效果的改善作用，并使用仿真软件对该系统进行了仿真，最后用组态软件编制程序来实现控制。

双容水箱液位控制系统毕业设计双容水箱液位控制系统是一种用于控制水箱液位的智能化系统，通过传感器、控制器和执行器等组件，实现对水箱液位的自动监测与控制。

本文将介绍关于双容水箱液位控制系统的毕业设计，包括设计目标、系统结构、工作原理和关键技术等方面的内容。

首先，设计目标是实现对双容水箱液位的智能化控制，以提高水箱的利用率和节约水资源。

具体目标包括：准确监测水箱液位，实时调节进水与排水流量，保持水箱液位在合理范围内。

其次，双容水箱液位控制系统的结构主要包括传感器模块、控制模块和执行器模块。

传感器模块用于监测水箱液位，可以采用压力传感器、浮球传感器或超声波传感器等；控制模块负责收集传感器数据，进行算法分析和决策，控制执行器模块的动作；执行器模块包括水泵和电磁阀等组件，通过控制水泵的运行和电磁阀的开关，调节进水与排水的流量，从而控制水箱液位。

系统的工作原理是首先通过传感器获取水箱液位信息，并传输给控制模块进行处理。

控制模块根据设定的液位范围和液位变化规律，判断当前液位状态，决定执行器的动作。

如果液位过高，则控制模块发送信号给执行器模块，开启电磁阀进行排水；如果液位过低，则控制模块发送信号给执行器模块，启动水泵进行进水。

通过不断的反馈和调整，控制系统可以使液位保持在合理范围内。

关键技术包括传感器选择与布置、控制算法设计和执行器参数调节等。

传感器的选择和布置需要考虑液位变化范围和液位测量的准确性；控制算法的设计需要根据实际情况制定，包括液位判断标准和动作决策规则；执行器参数调节需要根据实际需求和系统响应特性进行调整和优化。

综上所述，双容水箱液位控制系统的毕业设计旨在实现对水箱液位的智能化监测与控制。

通过设计合理的系统结构、优化的工作原理和关键技术的应用，可以实现对水箱液位的准确监测和精确控制，提高水资源的利用效率。

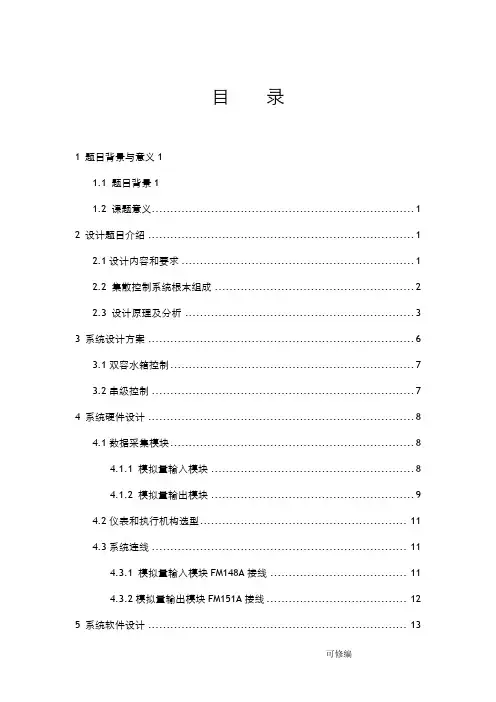

目录1 题目背景与意义11.1 题目背景11.2 课题意义 (1)2 设计题目介绍 (1)2.1设计内容和要求 (1)2.2 集散控制系统根本组成 (2)2.3 设计原理及分析 (3)3 系统设计方案 (6)3.1双容水箱控制 (7)3.2串级控制 (7)4 系统硬件设计 (8)4.1数据采集模块 (8)4.1.1 模拟量输入模块 (8)4.1.2 模拟量输出模块 (9)4.2仪表和执行机构选型 (11)4.3系统连线 (11)4.3.1 模拟量输入模块FM148A接线 (11)4.3.2模拟量输出模块FM151A接线 (12)5 系统软件设计 (13)5.1组态画面的设计 (13)5.2通讯设置 (13)6 系统仿真调试 (15)7 结论 (16)参考文献 ......................................................... 错误!未定义书签。

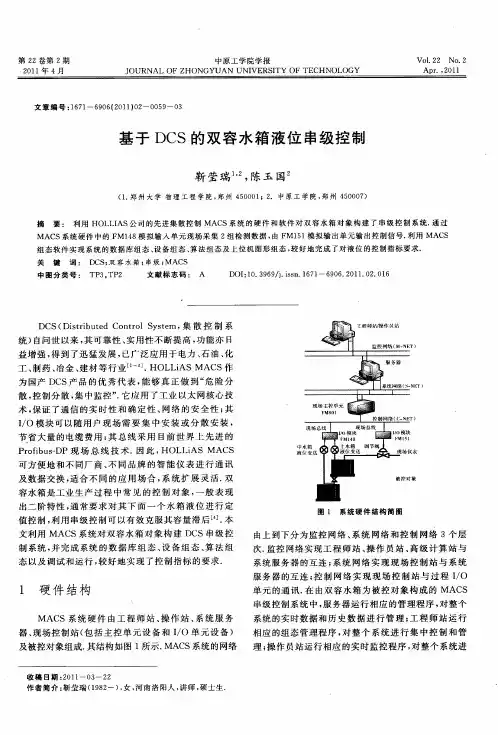

71 题目背景与意义1.1 题目背景集散控制系统〔Distributed control system〕，是以多个微处理机为根底利用现代网络技术、现代控制技术、图形显示技术和冗余技术等实现对分散控制对象的调节、监视管理的控制技术。

其特点是以分散的控制适应分散的控制对象，以集中的监视和操作到达掌握全局的目的。

系统具有较高的稳定性、可靠性和可扩展性。

该系统将假设干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点，克制了常规仪表功能单一，人-机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。

DCS系统在现代化生产过程控制中起着重要的作用。

随着工业自动化水平的不断提高，计算机的广泛运用，人们对工业自动化的要求也越来越高。

而DCS 又有延续性和可扩大性，易学易用性和通用性，使得DCS得到长足的开展。

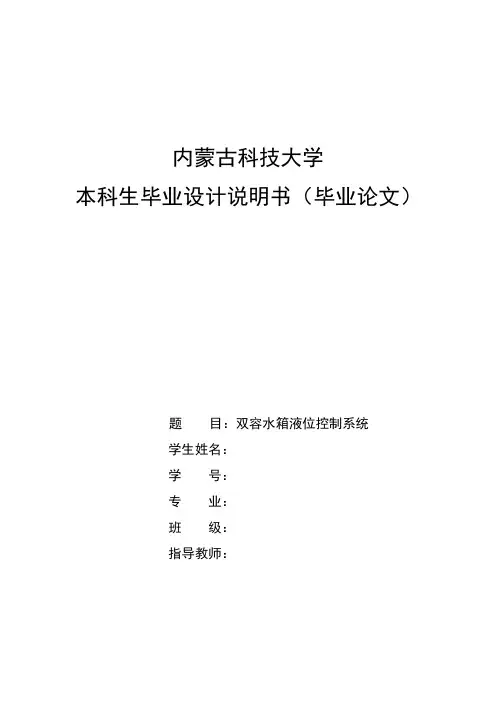

内蒙古科技大学本科生毕业设计说明书（毕业论文）题目：双容水箱液位控制系统学生姓名：学号：专业：班级：指导教师：双容水箱液位控制系统摘要本设计以PCT-Ⅲ型过程控制实验装置为基础，对双容水箱进行对象特性测试及液位控制。

通过对双容水箱液位控制系统的分析建模，针对其对象特性，采用串级PID控制方式，构成了以上水箱液位为副调节参数、下水箱液位为主调节参数的液位串级控制系统，有效地克服了二次干扰以及双容水箱的容量滞后等问题，从而缩短了调节时间。

利用北京亚控公司生产的组态王软件实施上位机界面组态，对系统进行实时地操作、监控。

在控制过程中不需要下位机，通过在组太王软件工程浏览器中的命令语言编辑对话框里面输入PID控制源程序，实现计算机直接控制的方式，通过RS232/485转换器和牛顿模块实现计算机与现场设备之间的数据交换。

并利用变频器使抽水泵工作在恒压供水的状态下，通过电动调节阀来实现控制目标。

在对双容水箱液位控制系统进行参数整定时，以使调节过程稳、准、快为原则，从而得到适合的调节器参数。

实验结果表明，系统实现了对过程参数的无稳态误差控制，具有良好的稳态性能和动态性能。

关键词: 液位；串级控制；PID 控制；组态软件；参数整定Double tank water level control systemAbstractThe design is based on the PCT-Ⅲ type of process control device for the testing object properties and level control on the two-tank. Through analysis and modeling for the two-tank water level control system, use of cascade PID control for its object properties and constitute a water level control system ,its deputy adjustable parameter is previous water level and the main adjustable parameters is under the tank's liquid level cascade control system. It overcomes the problems effectively about the second two-tank and capacity lagged behind and reduces the adjustment time. Use Configuration software which is generated by Beijing Asia's PC to implement the interface configuration, operate water level real-time and monitor the system. In the control process does not require the next crew, edit dialog box to enter the PID control inside source through the software engineering group in the browser command language to achieve direct control of the computer, through the RS232/485 converter and Newton module achieve the exchange of data between computer and field devices. And use the drive to work in the constant pressure water supply pumps in the state, through the electric control valve to achieve the control objectives. In two-tank water level control system parameters adjustment, follow the principle of steady, accurate, fast in adjustment process to get appropriate parameters. The experimental results show that the system of process parameters to achieve steady-state error-free control, with good steady state performance and dynamic performance.Keywords:Level; Cascade control; PID control; configuration software; parameter tuning目录摘要 (I)Abstract (II)第一章绪论 (1)1.1课题研究背景及意义 (1)1.2本文主要研究的内容 (2)第二章PCT试验装置介绍 (3)2.1 PCT实验装置构成简介 (3)2.1.1水箱 (3)2.1.2液位传感器 (3)2.1.3电动调节阀 (4)2.1.4压力传感器 (4)2.1.5变频器 (4)2.1.6三项磁力水泵 (5)2.1.7牛顿模块 (5)2.2双容水箱系统硬件结构 (6)2.3 水箱液位实验控制系统的用途 (7)第三章双容水箱液位控制系统分析设计 (8)3.1双容水箱液位控制系统分析 (8)3.1.1液位控制系统组成 (8)3.1.2液位控制系统的控制目标 (9)3.1.3液位控制系统的模型分析 (9)3.2 双容水箱液位控制系统方案设计 (12)3.2.1控制方案的选定 (12)3.2.2串级控制系统的特点 (13)3.2.3串级控制系统的设计 (13)3.2.4计算机串级控制算法实施 (17)3.2.5液位串级控制系统工作过程 (18)3.3液位控制系统参数整定 (19)3.3.1Kp、Ti、Td对控制质量的影响 (20)3.3.2几种工程整定方法介绍 (21)3.3.3串级控制系统的参数整定 (24)第四章组态软件设计 (27)4.1“组态王”简介 (28)4.2组态画面的建立 (28)4.2.1建立工程 (28)4.2.2设备配置 (29)4.2.3变量定义 (31)4.2.4画面设计与动画连接 (33)4.2.5实时曲线和历史曲线的建立 (36)4.2.6手自动切换和PID控制画面的建立 (38)第五章双容水箱液位控制系统实验 (40)5.1实验所用设备 (40)5.2实验过程 (40)5.3实验结果分析 (42)总结 (43)参考文献 (44)附录 (46)致谢 (48)第一章绪论1.1课题研究背景及意义随着科学技术的发展，现代工业生产工艺中的控制问题也日趋复杂。

双容水箱液位定值控制系统实验报告实验目的：通过搭建双容水箱液位定值控制系统，了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。

实验器材：1.液位控制综合实验台2.电子积分器PID控制器3.水泵4.液位传感器5.两个水箱6.电压表和电流表实验步骤：1.将两个水箱放在实验台上，一个用作上升水箱，一个用作下降水箱。

2.将水泵安装在上升水箱中，并通过输水管连接两个水箱。

3.将液位传感器安装在上升水箱和下降水箱中，并将其连接到电子积分器PID控制器。

4.将电子积分器PID控制器连接到电源，并连接电压表和电流表来监测相应的电压和电流。

5.打开水源，使用电子积分器PID控制器调节水泵的运行方式和水泵的转速。

6.观察液位传感器的反馈信号，并根据反馈信号调整PID控制器的参数，使得液位保持在设定值附近。

7.记录不同设定值下液位的控制效果，并分析数据。

8.关闭水源，停止实验。

实验结果：根据实验数据，可以观察到双容水箱液位控制系统的控制效果。

当设定值改变时，PID控制器能够调整水泵的运行方式和水泵的转速，以使得液位保持在设定值附近。

实验结果表明，在合适的PID控制器参数设置下，液位的稳定性和控制精度较高。

实验分析：在双容水箱液位定值控制系统中，PID控制器起到了关键作用。

P项（比例项）根据液位的偏差来调节水泵的转速，I项（积分项）根据液位的积累偏差来调整水泵的运行方式，D项（微分项）根据液位的变化速度来预测液位的变化趋势。

通过PID控制器的联合作用，可以实现对液位的稳定控制。

从实验结果分析可以看出，PID控制器的参数设置非常重要。

当P参数过大或过小时，会导致液位振荡或调节速度缓慢；当I参数过大或过小时，会导致液位超调或稳态误差；当D参数过大时，系统可能产生过冲。

因此，需要根据具体的系统要求和实验条件来合理设置PID控制器的参数。

结论：通过搭建双容水箱液位定值控制系统，并对其进行实验研究，我们可以了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。

液位串级控制系统实习报告一、实习目的1. 掌握液位串级控制系统的原理及组成；2. 学习使用调节器、传感器、执行器等仪器设备；3. 培养动手能力、观察能力及问题解决能力；4. 理解并实践自动控制系统在实际工程中的应用。

二、实习内容1. 液位串级控制系统原理及组成液位串级控制系统由两个控制器级联组成，上级控制器控制下级控制器，下级控制器控制被控对象。

本实习采用的液位串级控制系统主要由液位控制器、流量控制器、调节器、传感器、执行器等组成。

2. 系统设备及参数（1）调节器：采用电动调节阀，可用于控制液位和流量。

（2）传感器：采用液位变送器，用于测量液位。

（3）执行器：采用气动执行器，用于控制阀门的开关。

（4）被控对象：水箱，用于实现液位的控制。

3. 实习过程（1）设备调试：首先对液位变送器、电动调节阀、气动执行器等设备进行调试，确保设备正常工作。

（2）系统连接：将液位变送器、调节器、执行器等设备按照原理图连接起来，形成液位串级控制系统。

（3）参数设置：根据系统要求，设置调节器的控制参数，包括比例、积分、微分等。

（4）系统投运：启动系统，观察并调整参数，使系统达到稳定运行状态。

4. 问题及解决（1）问题一：系统启动过程中，液位波动较大。

解决：调整调节器参数，减小比例系数，提高系统稳定性。

（2）问题二：液位达到设定值后，系统出现超调。

解决：增加积分时间，减小超调现象。

（3）问题三：流量控制器工作不稳定，导致液位波动。

解决：检查流量控制器设备，清理阀门及管道，确保流量稳定。

三、实习收获1. 掌握了液位串级控制系统的原理及组成；2. 学会了使用调节器、传感器、执行器等设备；3. 培养了动手能力、观察能力及问题解决能力；4. 理解了自动控制系统在实际工程中的应用。

四、实习总结通过本次实习，我对液位串级控制系统有了更深入的了解，掌握了系统的原理、组成及调试方法。

在实际操作过程中，我学会了使用调节器、传感器、执行器等设备，并培养了动手能力、观察能力及问题解决能力。

机械电子工程原理实验报告双容型水箱液位及PID控制综合实验组员:XXXXXX年X月实验一压力传感器特性测试及标定测量实验一、实验目的1、了解本实验装置的结构及组成。

2、掌握压力传感器的实验原理及方法，对压力传感器进行标定。

二、实验设备1、德普施双容水箱一台。

2、PC 机及 DRLINK4.5 软件。

三、实验原理图 1-1 传感器装置图本实验传感器如图1-1所示，使用二个扩散硅压阻式压力传感器，分别用来测量上水箱水柱压力，下水箱水柱压力。

扩散硅压阻式压力传感器实质是硅杯压阻传感器。

它以N型单晶硅膜片作敏感元件，通过扩散杂质使其形成4个P型电阻，形成电桥。

在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，使电桥有相应输出。

经过后级电路的放大处理之后输出0~5V之间的电信号。

扩散硅压力传感器的输出随输入呈线性关系，输出特性曲线一般是一条直线，一般使用传感器前需要对此传感器进行标定，通常的做法是取两个测量点（x1，y1）和（x2， y2）然后计算特性直线的斜率K和截距B 即可。

由于扩散硅压力传感器承受的水压力及水的液位高度成正比，因此扩散硅压力传感器通常也用来测量液位高度。

四、实验内容及结果图1-2 上水槽压力传感器特性测试及标定测量实验图1-3 下水槽压力传感器特性测试及标定测量实验5）压力传感器的标定系数值表。

表1-1 压力传感器标定系数值传感器K值B值液位1传感器0.06440-7.98567液位2传感器0.065166-12.63056）依据压力传感器标定系数值绘制的压力传感器特性曲线如图1-3，图1-4所示：图1-3 上水槽压力传感器特性曲线图1-4 下水槽压力传感器特性曲线五、思考题1.在做本实验的时候，为何2次标定的液位高度不能够太接近？答：由于液位高度及电压值为线性关系，故2次标定的液位高度要保持一定距离，这样可以有效降低系统误差。

在控制过程中由于水泵抽水压力冲击传感器等影响会对液位传感器产生一定程度的干扰。

【原创】双容⽔箱⽔位控制系统设计毕业论⽂设计40论⽂41双容⽔箱⽔位控制系统设计摘要双容⽔箱液位控制系统是采⽤先进的控制算法完成对过程液位的控制的控制系统，它在饮料、⾷品加⼯、溶液过滤、化⼯⽣产等多种⾏业的⽣产加⼯过程中均有⼴泛应⽤。

在本设计中充分利⽤⾃动化仪表技术，计算机技术，通讯技术和⾃动控制技术，以实现对⽔箱液位的串级控制。

⾸先对被控对象的模型进⾏分析，并采⽤实验建模法求取模型的传递函数。

其次，根据被控对象模型和被控过程特性设计串级控制系统，采⽤动态仿真技术对控制系统的性能进⾏分析。

然后，设计并组建仪表过程控制系统，通过智能调节仪表实现对液位的串级PID控制。

最后，借助数据采集模块﹑MCGS组态软件和数字控制器，设计并组建远程计算机过程控制系统，完成控制系统实验和结果分析。

关键词：液位,模型,PID控制,仪表过程控制系统,计算机过程控制系统AbstractDouble tank water level control system is the use of advanced control algorithm of process liquid level control system, it is in the beverage, food processing, filtering solution, chemical production and other industries in the production process widely used. In the design of the full use of automation technology, computer technology, communication technology and automatic control technology, in order to achieve the water tank liquid level cascade control. Firstly, the object model is analyzed, and the experimental modeling method for model transfer function. Secondly, according to the controlled object model and the controlled process characteristic design of cascade control system, using dynamic simulation technology to the control system performance analysis. Then, design and construction process control instrumentation system, through the intelligent controller for liquid level cascade PID control. Finally, with the module, MCGS configuration software and digital controller, design and establishment of a remote computer process control system, complete control system experiment and result analysisKeywords:liquid level，model PID control，indicator process control system，computer process control system⽬录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)2 被控对象建模 (2)2.1 ⽔箱模型分析 (2)2.2 阶跃响应曲线法建⽴模型 (3)3 系统控制⽅案设计与仿真 (7)3.1 液位串级控制系统介绍 (7)3.2 PID控制原理 (7)3.3 系统控制⽅案设计 (10)3.4 控制系统仿真 (12)4 建⽴仪表过程控制系统 (17)4.1 过程仪表介绍 (17)4.2 仪表过程控制系统的组建 (19)4.3 仪表过程控制系统PID参数整定 (23)5 模拟计算机过程控制系统 (25)5.1 计算机过程控制系统硬件设计 (25)5.2 MCGS软件⼯程组态 (28)5.3 组态软件调试 (38)6 结论 (40)参考⽂献 (41)致谢 (42)附录 (43)1绪论双容⽔箱系统是⼀种⽐较常见的⼯业现场液位系统，在实际⽣产中，双容⽔箱控制系统在⽯油、化⼯﹑环保﹑⽔处理﹑冶⾦等⾏业尤为常见。

一、实验目的1. 了解双容水箱液位控制系统的基本原理和组成。

2. 掌握双容水箱液位控制系统的建模、仿真和实验方法。

3. 学习PID控制算法在双容水箱液位控制系统中的应用。

4. 分析不同控制策略对系统性能的影响，优化控制参数。

二、实验设备1. 双容水箱系统：包括两个水箱、阀门、传感器、执行器等。

2. 控制器：采用PID控制器进行液位控制。

3. 电脑：用于数据采集、仿真和参数调整。

4. MATLAB软件：用于系统建模、仿真和数据分析。

三、实验原理双容水箱液位控制系统主要由水箱、传感器、执行器和控制器组成。

系统的工作原理如下：1. 传感器检测水箱液位，并将液位信号传输给控制器。

2. 控制器根据预设的液位设定值和当前液位值，计算出控制信号。

3. 执行器根据控制信号调整阀门开度，控制进水流量和出水流量。

4. 通过调节进水流量和出水流量，使水箱液位保持在设定值附近。

四、实验步骤1. 系统建模：根据实验设备，建立双容水箱液位控制系统的数学模型。

模型包括水箱的液位方程、进水流量方程和出水流量方程。

2. 系统仿真：在MATLAB中，根据建立的数学模型进行系统仿真。

仿真过程中，调整PID控制器的参数，观察不同参数对系统性能的影响。

3. 实验验证：将PID控制器连接到实际双容水箱系统，进行实验验证。

通过改变液位设定值，观察系统响应和稳定性。

4. 参数优化：根据实验结果，调整PID控制器的参数，使系统性能达到最优。

五、实验结果与分析1. 系统仿真结果：在MATLAB中，通过仿真实验，观察到不同PID控制器参数对系统性能的影响。

结果表明，参数的合理选择对系统性能有显著影响。

2. 实验验证结果：将PID控制器连接到实际双容水箱系统，进行实验验证。

实验结果显示，系统响应速度快，稳定性好，能够有效控制水箱液位。

3. 参数优化结果：根据实验结果，对PID控制器的参数进行优化。

优化后的参数能够使系统在较短时间内达到稳定状态，并保持较高的响应速度。
