- 61 -第7期2019年4月No.7April，2019流量监控系统是以液体或气体的流量为被控参数的控制系统，已被广泛应用在化工、石油、钢铁、轻工等行业的生产过程中，都要求对某个流量参数进行控制[1-2]。
例如，城市天然气输配系统需要安装天然气流量监控系统，以对生产现场工艺参数、设备状态等数据进行实时采集与处理。
在钢铁行业中，需要实时监控空气流量和氧气流量，以保证产品的质量。
自来水输送管道也需要实时监控水流量，确保自来水的安全输送。
因此，流量控制系统一直受到人们的广泛重视，也引起了很多科研工作者的关注[3-5]。
本文利用组态王软件设计一个双容水箱流量监控系统。
1 双容水箱流量控制系统工艺流程双容水箱流量监控系统是由水箱V102和V103、储水箱V104、流量计FT102、电动调节阀、水泵、手阀、可编程控制器组成，系统工艺流程如图1所示，双容水箱由中水箱V103和上水箱V102组成，V102流过管道的流量为该系统的被控变量，FV101为操纵变量。
储水箱中水介质经过水泵流入水箱V103，由流量计FT102测量流量，流量测量值送入控制器中，根据控制算法输出控制信号，调整FV101的开度，直到流速稳定到设定值。
控制器采用西门子S7-200PLC ，控制算法采用PI 算法。
图1 双容水箱流量控制系统工艺流程2 双容水箱流量监控系统的设计双容水箱流量监控系统采用组态王软件实现流量监控系统设计，包括组态流量监控系统画面设计、数据库的建立、动画链接、曲线显示、运行调试等，实现流量实时趋势曲线显示、控制参数在线调整、数据报表等功能。
双容水箱流量监控系统主画面是水箱、管道、水泵、电磁阀、传感器、PLC 组成的系统（见图2）。
首先，开始创建组态画面，使用工程管理器新建一个组态王工程后，进入组态王工程浏览器，建立新的画面，并命名为“双容水箱流量监控系统”。
其次，在画面开发系统中制作储水箱V104、中水箱V103、上水箱V102，在图2中选择水泵、阀门、PLC 、传感器、电动调节阀等放置在主画面的对应位置上。
组态王串级PID水箱仿真该教程用串级PID算法实现对水箱液位的控制。
一、建立数据变量打开组态王6.55，新建一个工程，将其命名为“串级PID”。
打开工程，根据所需用到的数据类型、数据范围大小、初始值等建立数据变量（详细数据变量见附件1）。
二、搭建仿真画面根据实际器件，开关，阀门，曲线图，数据查看等需要，建立仿真画面（详细步骤见附件2）。
三、将画面动画连接到变量根据仿真时画面的动画要求，设置画面属性和各个器件、曲线图等的动画连接（详见附件2）。
四、编写运行程序打开工程浏览器，文件-命令语言-应用程序命令语言，双击打开程序编辑窗口，输入程序（详见附件3）。
五、调节PID参数运行系统。
分别调节两种PID算法的PID参数，实现对液位的控制。
1、第一种PID算法UK0=(KP+KP/KI+KP*KD)*EK0-(KP+2*KP*KD)*EK1+(KP*KD)*EK2+UK1 2、第二种PID算法UK0=KP*EK0+KI*SUM_EK0+KD*(EK0-EK1)/dt+UK1附件1：数据变量模拟量部分：变量名变量类型最大值最小值描述HM 内存实数100 0 水箱目标液位HS 内存实数100 0 水箱实际液位HC 内存实数120 0 储水池液位W 内存实数100 0 调节阀开度LM 内存实数200 0 目标流量LS 内存实数200 0 实际流量PS 内存实数120 80 水压波动比率G1 内存实数10 0 水管1流量G2 内存实数10 0 水管2流量开关量部分：变量名变量类型初始值描述V 内存离散0 水泵开关V1 内存离散0 阀门1开关V2 内存离散0 阀门2开关P 内存离散0 PID控制开关K 内存离散0 水压波动开关查看量部分：变量名变量类型初始值描述S 内存离散0 查看水箱有无水C 内存离散0 查看储水池有无水T 内存离散0 查看调节阀有无开PID计算部分：变量名变量类型最大值最小值描述EKH0 内存实数1000 -1000 本次液位偏差EKH1 内存实数1000 -1000 上次液位偏差EKH2 内存实数1000 -1000 上上次液位偏差SUM_EKH 内存实数10000 -10000 液位偏差积分UKH0 内存实数10000 -10000 本次液位PID结果UKH1 内存实数10000 -10000 上次液位PID结果KP1 内存实数1000 0 比例参数1KI1 内存实数1000 0 积分参数1KD1 内存实数1000 0 微分参数1EKL0 内存实数1000 -1000 本次流量偏差EKL1 内存实数1000 -1000 上次流量偏差EKL2 内存实数1000 -1000 上上次流量偏差SUM_EKL 内存实数10000 -10000 流量偏差积分UKL0 内存实数10000 -10000 本次流量PID结果UKL1 内存实数10000 -10000 上次流量PID结果KP2 内存实数1000 0 比例参数2KI2 内存实数1000 0 积分参数2KD2 内存实数1000 0 微分参数2TI 内存实数1000 0 时间计数器附录2：按照上图中各器件位置和下面所列各器件图像来源，动画连接、变量参数设置等搭建仿真画面。
集散控制系统课程设计基于组态软件双容水箱过程控制系统姓名：学号：班级：专业：指导教师：目录1 设计目的与要求 (1)1.1 设计目的 (1)1.2 设计要求 (1)2 系统结构设计 (1)2.1 控制方案 (1)2.2 系统结构 (2)3 过程仪表选择 (2)3.1 液位传感器 (2)3.2 电磁流量传感器........................................................................ 错误！未定义书签。
3.3 电动调节阀 (3)3.4 水泵 (3)3.5 变频器 (3)3.6 模块选择 (4)4 系统组态设计 (4)4.1工艺流程图与系统组态图设计 (5)4.2 组态画面 (5)4.3 数据字典 (6)4.4 应用程序 (6)4.5 动画连接...................................................................................... 错误！未定义书签。
总结. (11)参考文献 (11)附录A 单回路控制系统PID控制算法 (12)附录B PID控制算法流程图 (16)1. 设计目的与要求1.1 设计目的通过组态软件，结合实验已有设备，按照定值系统的控制要求，根据较快较稳的性能要求，采用但闭环控制结构和PID控制规律，设计一个具有美观组态画面和较完善组态控制程序的液位单回路过程控制系统。
1.2 设计要求(1) 根据液位回路过程控制系统的具体对象和控制要求，独立设计控制方案，正确选用过程仪表。
(2) 根据液位回路过程控制系统A/D、D/A和开关I/O的需要，正确选用过程模块。
(3) 根据与计算机串行通讯的需要，正确选用RS485/RS232转换与通讯模块。
(4) 运用组态软件，正确设计液位但回路过程控制系统的组态图、组态画面和组态控制程序。
(5) 提交包括上述内容的课程设计报告。

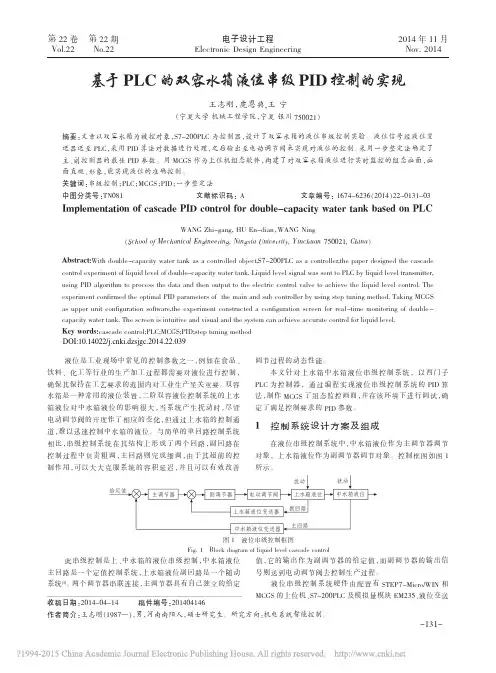

双容水箱液位串级控制系统的设计介绍双容水箱液位串级控制系统主要用于控制双容水箱中的液位。
液位控制是很多自动化系统中常见的控制需求之一。
设计一种能够自动感知液位情况，并根据液位高低自动控制水泵启停的系统，能够提高水资源的利用效率，减少了人工干预和误操作、提高了液位控制的准确性和稳定性，有着广泛的应用场景。
系统组成双容水箱液位串级控制系统主要由以下组成部分组成：•液位传感器：用于感知水箱的液位高度，可以采用浮球式或插杆式测量方式。
•控制器：通过控制水泵的启停和切换，以实现对双容水箱液位的控制。
•水泵：真正实现将水从水箱中供给出去。
•双容水箱：水箱的数量最少为两个，分别为上水箱和下水箱。
两个水箱通过水管连接起来，构成液位串级控制系统。
系统工作原理该系统的工作原理如下：1.当上水箱的液位低于设定的下限值时，由液位传感器向控制器发送信号。
2.控制器接收到液位传感器发送的信号后，会自动启动水泵，并将水泵的工作模式设置为“进水模式”。
3.当上水箱中的水位达到设定的上限值时，液位传感器再次向控制器发送信号。
4.控制器再次接收到信号后，会关闭当前正在工作的水泵，并打开下一台水泵。
5.下一台水泵开始工作，并将工作模式切换至“出水模式”。
6.一旦上水箱中的水位低于下限值，该过程会循环继续。
系统功能双容水箱液位串级控制系统实现以下功能：1.自动感知水箱液位高度，能够准确地监控上下水箱液位状态，确保水箱中水源充足。
2.通过自动控制水泵启停以及切换工作模式，能够实现液位的自动调节和防止水箱过流、干涸的功能。
3.实现多个水泵的串联使用，确保水泵的寿命和性能，从而提高液位控制的准确性和稳定性。
双容水箱液位串级控制系统是一种能够自动感知液位变化和自动控制水泵启停的控制系统。
该系统可以帮助我们有效地利用水资源，减少人工干预以及误操作，提高液位控制的准确性和稳定性。
摘要:介绍了基于组态王的仪表液位控制系统组成。
叙述了组态王监控界面设计和组态王与实际现场的模拟。
双容水箱液位的控制作为过程控制的一种，其基本思想是采用多层递阶结构，直觉推理和多动态控制策略等行为和功能。
该系统可实现数据输入、动态数据显示和现场设备的实时监控、调试和运行。
应用表明，该系统工艺流程显示直观，人机界面友好，易于操作。
系统运行稳定，维护成本低，对于相关的工程应用具有一定的价值。
问题描述：附图（a，b）是本液位控制系统的界面图示和运行示意图。
根据设计要求和结合实际情况，适当的加以修改，使设计更优化，更便于人为控制。
用组态王软件合理地设计出属于自己思路的液位控制系统。
1.要求实现的基本功能：（1）完成图示界面设计（或取其中一部分或自行设计界面）；（2）运行系统时出现水流效果和仪表动态显示；（3）液位的升降、阀门的开关和水泵的启停要配合一致；（4）右面的仪表和显示要与实际水箱水位变化一致；（5）菜单实现可操作；（6）生成相应的实时曲线（即曲线与液位实时数据相关联）和界面。
2.发挥部分：（1）打印输出：系统能定时或实时打印信息、水箱液位、流量等信息；（2）保存数据：系统具有自动保存数据功能；（3）在线帮助：系统提供在线帮助信息，操作员遇到问题能及时得到帮助和指导；（3）其他发挥部分。
设计过程：系统的监控软件采用了北京亚控公司的Kingview6.5组态王软件，利用它来设计液位控制系统主要步骤有：设备配置，构造数据库变量，图形界面的设计，建立动态连接，运行调试等。
组态王是运行于Microsoft Windows98/2000/NT中文平台的中文界面的人机界面软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行可靠。
Touch View是“组态王6.5”软件的实时运行环境，它从设备中采集数据，并存于实时数据库中，还负责把数据的变化以动画的形式形象地表示出来，同时可以完成变量报警、操作记录、趋势曲线等监视功能，并按实际需求记录在历史数据库中。

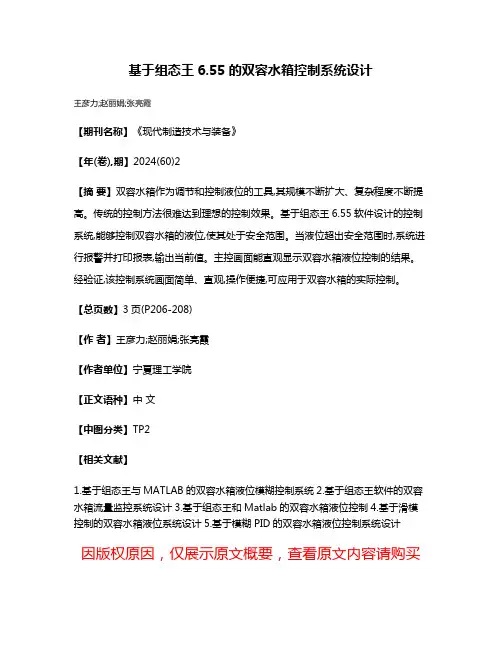

基于组态王6.55的双容水箱控制系统设计
王彦力;赵丽娟;张亮霞
【期刊名称】《现代制造技术与装备》
【年(卷),期】2024(60)2
【摘要】双容水箱作为调节和控制液位的工具,其规模不断扩大、复杂程度不断提高。
传统的控制方法很难达到理想的控制效果。
基于组态王6.55软件设计的控制系统,能够控制双容水箱的液位,使其处于安全范围。
当液位超出安全范围时,系统进行报警并打印报表,输出当前值。
主控画面能直观显示双容水箱液位控制的结果。
经验证,该控制系统画面简单、直观,操作便捷,可应用于双容水箱的实际控制。
【总页数】3页(P206-208)
【作者】王彦力;赵丽娟;张亮霞
【作者单位】宁夏理工学院
【正文语种】中文
【中图分类】TP2
【相关文献】
1.基于组态王与MATLAB的双容水箱液位模糊控制系统
2.基于组态王软件的双容水箱流量监控系统设计
3.基于组态王和Matlab的双容水箱液位控制
4.基于滑模控制的双容水箱液位系统设计
5.基于模糊PID的双容水箱液位控制系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。
基于组态王6．5＋ＤＤＣ的流量液位串级控制系统设计【摘要】：在过程控制实验室的硬件基础上开发基于组态软件组态王（Kingview）6.5的流量液位串级控制实验系统，该实验系统完全可模拟工业生产过程中过程装置的流量、液位等工艺参数的自动控制。
该串级控制系统可以满足不同专业自动化控制科研与教学的需要。
【关键词】：串级控制系统；组态软件组态王中国分类号：TN6 文献标识码：A 文章编号：1002-6908(2007)0120057-011. 主要问题本次设计主要是完成流量液位串级控制系统的设计，组态，调试和对系统数据的分析。
如何设计合理的数字PID 控制算法，用组态王6.5实现对实验设备的监视控制,如何获取实验设备的控制数据和实现实时曲线和历史曲线的显示，如何进行参数整定，如何合理分析实验数据是要解决的主要问题。
2. 组态王组态原理“组态王”把每一台与之通讯的设备看作是外部设备，为实现组态王和外部设备的通讯，组态王通过内置的大量设备的驱动作为组态王和外部设备的通讯接口，在开发过程中只需根据工程浏览器提供的”设备配置向导”一步步完成连接过程即可实现组态王和相应外部设备驱动的连接，如图1组态王通讯原理图。
在运行期间，组态王就可通过驱动接口和外部设备交换数据，包括采集数据和发送数据/指令。
从而实现组态王对设备运行情况的监测和控制。
串级控制系统是在单回路PID控制的基础上发展起来的一种应用非常普遍的控制技术。
虽然单回路PID控制在控制一个变量时，大都能够完成控制任务。
但是，当系统中同时有几个因素影响同一个变量，或对象的容量滞后较大，负荷或干扰变化比较剧烈或比较频繁，或调节质量要求很高，或控制任务比较特殊，则采用单回路控制的方案就无效了。
串级控制系统就是在单回路的基础上，加入另一个PID单回路控制系统作为副回路，将两个单回路控制系统以一定的结构形式串联在一起，以实现很好的控制效果。
一般来说，主回路的选择是由主变量来确定的，多数由工艺要求决定；副变量的选择对于串级系统的设计至关重要，一般要求副变量能很好的影响主变量、副回路包括主要的和较多的干扰。
双容水箱液位流量串级控制系统设计引言：双容水箱液位流量串级控制系统是一种用于控制液位和流量的自动化系统。
该系统通过对水泵和阀门的控制，实现对水箱液位和流量的精确调节。
在工业生产中，液位和流量的稳定控制对于保证生产过程的正常运行至关重要。
因此，设计一个可靠的双容水箱液位流量串级控制系统具有重要的实际意义。
系统设计：1.系统硬件组成-水泵：负责将水从源头输送至水箱中。
-水箱：承装和储存水，通过液位传感器测量液位。
-液位传感器：用于测量水箱液位，将测量结果传输给控制器。
-流量传感器：用于测量水流量，将测量结果传输给控制器。
-控制阀：通过控制水流量来调节水箱液位。
-控制器：根据液位和流量传感器的反馈信号，控制水泵和控制阀的启停和开关。
2.系统工作原理双容水箱液位流量串级控制系统的工作原理是通过液位和流量传感器实时监测水箱液位和水流量的变化，并将测量结果传输给控制器。
控制器根据设定的目标液位和流量值，计算出所需的水泵和控制阀的工作状态。
当实际液位或流量低于目标值时，控制器启动水泵和控制阀以增加水流量，从而提高液位；反之，当实际液位或流量高于目标值时，控制器关闭水泵和控制阀以减少水流量，以降低液位。
3.系统控制策略双容水箱液位流量串级控制系统的控制策略可以采用PID控制器。
PID控制器是一种常用的控制算法，它通过对比实际测量值和目标值，计算出一个控制量，然后对被控对象进行控制。
其算法由比例(P)、积分(I)和微分(D)三个部分组成，可以有效地控制系统稳定性和响应速度。
在双容水箱液位流量串级控制系统中，可以将液位作为主要控制量，流量作为辅助控制量。
首先，通过对液位传感器和流量传感器的测量值进行PID控制，控制水泵的启动和停止，以满足目标液位和流量的要求。
接下来，根据控制阀的反馈信号，通过控制阀的开关来实现对水箱液位的精确调节。
4.系统安全性和可靠性双容水箱液位流量串级控制系统设计中，应考虑系统的安全性和可靠性。
本科毕业论文(设计)题目：基于组态王6.5的串级PID液位控制系统设计学院：自动化工程学院专业：自动化姓名： ### 指导教师： ###2011年 6 月 5 日Cascade level PID control system based on Kingview 6.5摘要开发经济实用的教学实验装置、开拓理论联系实际的实验容，对提高课程教学实验水平，具有重要的实际意义。
就高校学生的实验课程来讲，由于双容水箱液位控制系统本身具有的复杂性和对实时性的高要求，使得在该系统上实现基于不同控制策略的实验容，需要全面掌握自动控制理论及相关知识。
本文通过对当前国外液位控制系统现状的研究，选取了PID控制、串级PID控制等策略对实验系统进行实时控制；通过对实验系统结构的研究，建立了单容水箱和双容水箱实验系统的数学模型，并对系统的参数进行了辨识；利用工业控制软件组态王6.5，并可通用于ADAM模块及板卡等的实现方案，通过多种控制模块在该实验装置上实验实现，验证了实验系统具有良好的扩展性和开放性。
关键词：双容水箱液位控制系统串级PID控制算法组态王6.5 智能调节仪AbstractIt is significant to develop applied experiment device and experiment content which combines theory and practice to improve experimental level of teaching. Based on the current situation of domestic and international level control system, selected the PID control, cascade PID control strategies such asreal-time control of experiment system.Through the study of the structure of experimental system, a single let water tank and double let water tank experiment system mathematical model was founded, and the parameters of the system is identified.Industrial control software configuration king 6.5 is used in experiment, ADAM module and boards, etc can also be suitable for this experiment, through a variety of control module on the device in the experiment verified experimental realization, experimental system has good expansibility and openness.Key Word Double let water tank liquid level control system Cascade PID control algorithm Configuration king 6.5 Intelligent adjusting instrument目录前言 (1)第一章串级液位控制系统介绍 (2)1.1 国外研究现状 (2)1.1.1液位控制系统的发展现状 (2)1.1.2液位控制系统算法的研究现状 (2)1.2 PID控制算法的介绍 (3)1.2.1 PID控制算法的历史 (3)1.2.2 PID控制各环节作用 (4)1.3 串级控制系统介绍 (4)1.4 本文的主要工作 (4)第二章水箱液位控制系统的建模 (6)2.1 水箱液位控制系统的构成 (6)2.2 水箱的建模过程 (7)2.2.1 单容水箱的建模过程 (7)2.2.2 二阶双容水箱的对象特性 (8)2.3水箱液位控制参数辨识方法 (11)2.3.1 单容上水箱的参数辨识 (11)2.3.2 二阶双容水箱的下水箱对象参数辨识 (12)2.4 水箱液位PID参数整定方法 (14)2.4.1上水箱液位的PID整定 (14)2.4.2 主回路和副回路的PID参数整定 (15)第三章组态王6.5简介与操作界面的设计 (17)3.1 组态王6.5简介 (17)3.2基于组态王6.5的液位控制系统上位机部分设计 (18)3.2.1 建立新工程 (18)3.2.2定义外部设备 (19)3.2.3动画设计 (21)3.2.3 组态王6.5的控件中选择历史曲线绘制 (23)第四章设计实验 (24)4.1 设备的连接和检查 (24)4.2 系统连线 (24)4.3 实验步骤 (25)第五章总结与展望 (30)辞 (31)参考文献 (32)前言随着现代科学技术的迅猛发展，工业生产的规模越来越大，结构也越来越复杂，从而使控制对象、控制器以及控制任务和目的日益复杂，而对系统的精度、响应速度和稳定性的要求却越来越高。
但是，当前的学术理论研究成果明显滞后于实际生产中的应用，两者相差甚远。
