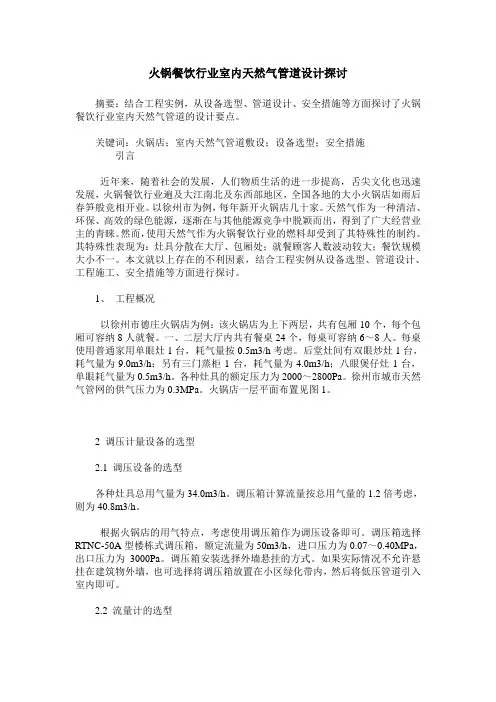

火锅餐饮行业室内天然气管道设计探讨摘要:结合工程实例,从设备选型、管道设计、安全措施等方面探讨了火锅餐饮行业室内天然气管道的设计要点。
关键词:火锅店;室内天然气管道敷设;设备选型;安全措施引言近年来,随着社会的发展,人们物质生活的进一步提高,舌尖文化也迅速发展,火锅餐饮行业遍及大江南北及东西部地区,全国各地的大小火锅店如雨后春笋般竞相开业。
以徐州市为例,每年新开火锅店几十家。
天然气作为一种清洁、环保、高效的绿色能源,逐渐在与其他能源竞争中脱颖而出,得到了广大经营业主的青睐。
然而,使用天然气作为火锅餐饮行业的燃料却受到了其特殊性的制约。
其特殊性表现为:灶具分散在大厅、包厢处;就餐顾客人数波动较大;餐饮规模大小不一。
本文就以上存在的不利因素,结合工程实例从设备选型、管道设计、工程施工、安全措施等方面进行探讨。
1、工程概况以徐州市德庄火锅店为例:该火锅店为上下两层,共有包厢10个,每个包厢可容纳8人就餐。
一、二层大厅内共有餐桌24个,每桌可容纳6~8人。
每桌使用普通家用单眼灶1台,耗气量按0.5m3/h考虑。
后堂灶间有双眼炒灶1台,耗气量为9.0m3/h;另有三门蒸柜1台,耗气量为4.0m3/h;八眼煲仔灶1台,单眼耗气量为0.5m3/h。
各种灶具的额定压力为2000~2800Pa。
徐州市城市天然气管网的供气压力为0.3MPa。
火锅店一层平面布置见图1。
2 调压计量设备的选型2.1 调压设备的选型各种灶具总用气量为34.0m3/h。
调压箱计算流量按总用气量的1.2倍考虑,则为40.8m3/h。
根据火锅店的用气特点,考虑使用调压箱作为调压设备即可。
调压箱选择RTNC-50A型楼栋式调压箱,额定流量为50m3/h,进口压力为0.07~0.40MPa,出口压力为3000Pa。
调压箱安装选择外墙悬挂的方式。
如果实际情况不允许悬挂在建筑物外墙,也可选择将调压箱放置在小区绿化带内,然后将低压管道引入室内即可。
2.2 流量计的选型火锅店用气的计量有两个特点:计量的量程比大,最小流量较低。
浅谈高层建筑室内燃气管道设计【摘要】随着人口的增长,外来人口的涌入,楼房的高度越来越高,为了满足高层的燃气需要,高层室内燃气管道设计也越来越重要,本文通过对东莞市现对高层建筑的燃气管道分析,试对高层室内燃气管道设计做一个探索。
【关键词】高层建筑;管道压力随着人口的增长,外来人口的涌入,楼房的高度越来越高,前几年上20层都属于凤毛麟角,现在超过30层的都已数不胜数,像城区的景湖豪庭,长安的地王广场等等,为了满足高层的燃气需要,现对高层室内燃气管道做一个探索,不对之处,欢迎指点1 高层建筑的附加压力1.1 附加压力的计算gb50028—2006《城镇燃气设计规范》规定,天然气燃具的额定压力pn=2000pa。
由于低压管网沿程阻力和局部阻力的影响,允许燃具前压力在一定范围内波动。
当燃具前压力在0.75pn~1.5pn内波动时,仍能达到燃具燃烧的要求。
若超出此范围,燃具的热效率低,燃烧不稳定,燃烧噪声大,出现脱火和回火等现象。
另外由于不完全燃烧,烟气中的co含量超标,导致引发事故。
东莞市高层建筑的燃气设计主要采用低压进户,在计算低压高层建筑的压力损失时,应考虑因建筑高度而引起的燃气附加压力δpadd。
计算公式如下:δpadd=9.81(pairpgas)h(1)δpadd——燃气的附加压力,pa;pair——空气的密度,kg/m3;pgas——燃气的密度,kg/m3;h——燃气管道终、起点的高程差,m。
以大港油田天然气为例,pgas=0.839kg/ m3,pair-1.293kg/m3,由式(1),得:δpadd=4.45h下面分析一个特例。
由于附加压力的作用,当超过一定高度时,必然使燃具前压力超过3000pa。
例如某高层引入管处压力p1=2000pa,设定最不得工况,即只有几户用气,管道沿程阻力接近于0,而局部阻力仅为燃气表的阻力(约100pa)。
设用户燃具前的压力为p2,则p2=p1+δpadd—100pa=1900pa+4.45h当p2=3000pa时,h=247m。
燃气管道工程设计、施工技术规定是指在燃气管道工程设计和施工过程中需要遵守的一系列规定和技术要求。
以下是一些常见的燃气管道工程设计、施工技术规定:1. 燃气管道设计:燃气管道设计应根据当地气候条件、燃气供应压力、气体流量等因素确定管道的材料、直径、厚度等参数,并合理布置管道线路,确保安全稳定运行。
2. 管道材料:燃气管道应选择具有耐压、耐腐蚀性能的材料,常用的材料包括钢管、不锈钢管、塑料管等。
管道材料应符合国家相关标准。
3. 管道安装:管道安装应按照设计要求进行施工,包括管道的开挖、敷设、连接等工作。
管道连接应采用焊接、螺纹连接等可靠的方法,并进行必要的防腐处理。
4. 管道支承:燃气管道应设置合理的支承装置,确保管道的稳定性。
支承装置应选择耐腐蚀、耐高温材料,并按照设计要求进行安装。
5. 管道防护:燃气管道应设置防护措施,以防止外力损坏和腐蚀。
常见的防护措施包括管道保温、防腐涂层、地下埋设等。
6. 管道试验:燃气管道施工完成后,应进行严格的试验,包括气密性试验、强度试验和泄漏试验等。
试验结果应符合相关标准要求。
7. 安全设施:燃气管道工程应设置相应的安全设施,包括阀门、调压装置、监测系统等,以保障燃气的安全供应和使用。
上述是一些常见的燃气管道工程设计、施工技术规定,具体要求还需根据当地法规、标准和工程实际需求确定。
同时,在进行燃气管道工程时,还需遵守相关的安全操作规程和施工规范,确保施工过程中的安全和质量。
燃气管道工程设计、施工技术规定(2)燃气管道工程是指从燃气输送站点到用户使用点之间的管道系统。
燃气管道工程设计和施工技术的规定是为了确保燃气的安全运输和有效利用。
本文将对燃气管道工程设计和施工技术进行详细阐述,包括设计原则、设计内容和施工要求等方面。
一、燃气管道工程设计原则燃气管道工程设计应遵循以下原则:1.符合有关法律法规和技术标准的要求;2.考虑到燃气的性质、压力和流量等因素,确定管道的材料、厚度和直径等技术参数;3.合理布置管道路线,减少工程投资和运营成本;4.确保燃气的安全运输和用户的使用安全。
**家属区室内燃气管道更新工程施工组织设计编制单位:**********有限公司2014年5月23日目录一、工程概况 (2)二、编制依据 (2)三、施工目标 (2)四、施工准备 (6)五、主要施工工艺的施工方案 (6)六、各项管理及保证措施 (35)七、施工进度控制措施 (43)八、文明施工管理 (44)九、环境保护措施 (44)施工组织设计一、工程概况本工程为**家属区户内燃气立、支管管道更换工程,主要是原室内管线、阀门拆除并更换,共24栋楼,111个单元,1685户。
二、编制依据1、《城镇燃气设计规范》 GB50028-20062、《城镇燃气室内工程施工及验收规范》 CJJ94-20033、《城镇燃气输配工程施工验收规范》 CJJ33-20054、《埋地钢质管道聚乙烯防腐层技术标准》 SY/T4013-975、《油气管道焊接工艺评定方法》SY4052-92三、施工目标以“安全第一、质量为本”为宗旨,以我公司质量、管理方针为指导,建立项目质量环境和职业健康安全管理体系,对工程施工进行全面、全过程的管理,为工程质量、安全、工期、成本、文明施工等各项目标指标的实现提供坚实保障。
针对本然气管道改造更换工程的具体特征,工艺要求严、工程量小、影响面大、住户难协调等特点,我公司选派具有较高技术水平和多年实践经验的专业技术人员组成安装项目部,负责安装工程施工组织与管理。
在施工过程中充分发挥我公司的技术优势、科学组织施工作业来保证施工合同的严格履行。
3.1目标指标:3.1.1质量目标:严格贯彻执行国务院颁布的第279号令《建设工程质量管理条例》和《工程建设标准强制条文》,严格按照施工规范、操作规程及施工图纸要求施工,工程质量符合国家验收规范优质工程标准。
3.1.2工期目标:总工期应控制在110天,争取提前10天完成。
3.1.3环境和职业健康目标:根据《施工合同》要求,严格遵守《建设工程安全生产条例》等有关规定,杜绝死亡和重伤事故的发生,并按照我公司的年度环境和职业健康安全管理工作计划要求确保达到以下目标、指标:⑴全年杜绝机械设备、火灾、交通和中暑、中毒等死亡事故的发生。

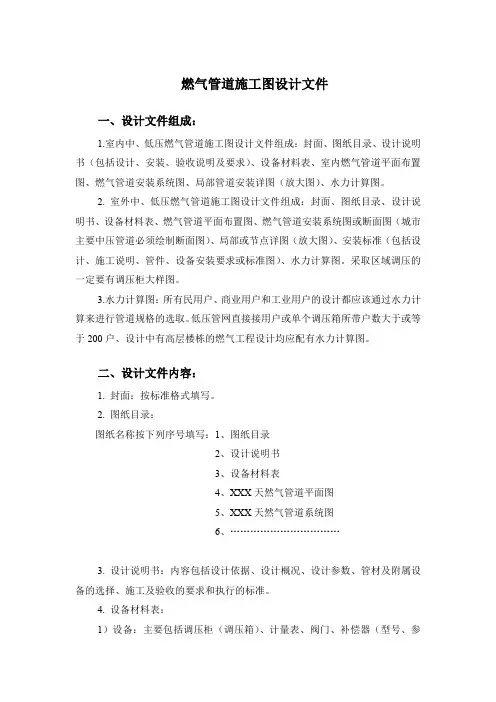

燃气管道施工图设计文件一、设计文件组成:1.室内中、低压燃气管道施工图设计文件组成:封面、图纸目录、设计说明书(包括设计、安装、验收说明及要求)、设备材料表、室内燃气管道平面布置图、燃气管道安装系统图、局部管道安装详图(放大图)、水力计算图。
2. 室外中、低压燃气管道施工图设计文件组成:封面、图纸目录、设计说明书、设备材料表、燃气管道平面布置图、燃气管道安装系统图或断面图(城市主要中压管道必须绘制断面图)、局部或节点详图(放大图)、安装标准(包括设计、施工说明、管件、设备安装要求或标准图)、水力计算图。
采取区域调压的一定要有调压柜大样图。
3.水力计算图:所有民用户、商业用户和工业用户的设计都应该通过水力计算来进行管道规格的选取。
低压管网直接接用户或单个调压箱所带户数大于或等于200户、设计中有高层楼栋的燃气工程设计均应配有水力计算图。
二、设计文件内容:1. 封面:按标准格式填写。
2. 图纸目录:图纸名称按下列序号填写:1、图纸目录2、设计说明书3、设备材料表4、XXX天然气管道平面图5、XXX天然气管道系统图6、……………………………3. 设计说明书:内容包括设计依据、设计概况、设计参数、管材及附属设备的选择、施工及验收的要求和执行的标准。
4. 设备材料表:1)设备:主要包括调压柜(调压箱)、计量表、阀门、补偿器(型号、参数)2)管材(材质、标准)3)管件(材质、标准)4)其它:包括托架、警示带、示踪线5. 施工图:内容包括管道平面置图、系统图、纵断图、定向视图、局部管道安装详图、水力计算图。
三、填写的几点要求:1.在图纸目录中按图号的顺序填写,实际张数、折合标准张按实际情况填写,并算出合计数。
2.对管件的性能参数标注要齐全。
设备的名称、规格、型号标注要齐全。
3.对所执行的标准标注要准确。
4.其它项:档案号、图号、阶段、页次、日期填写齐全。
四、施工图上的说明内容:1. 图中的标注方式及基准面的选取;2. 管道的埋深;3. 对于室内燃气管道工程应给出室内、外的高差;4. 对于庭院工程应给出引入管的管径;5. 对设计概况作说明;6. 设计说明书中没有包括的具体工程的一些特殊做法及要求;7. 施工中应注意的一些问题;8. 施工及验收应遵循的规范、标准。
燃气管道工程施工组织设计1.前期准备(1)了解工程要求:仔细阅读工程合同和设计文件,了解燃气管道工程的要求和标准。
(2)确定施工范围:根据设计文件和工程要求,确定施工的范围,包括燃气管道的起止点、支线、井、阀室等。
(3)编制施工计划:根据工程要求和进度要求,制定施工计划,包括工程时间表、资源需求和施工顺序。
2.施工组织机构(1)设立项目部:设置项目管理部门,由项目经理负责项目的组织、实施和管理。
(2)确定施工班组:根据工程规模和施工要求,确定施工所需的各个班组,如管道安装班组、焊接班组、试压班组等。
(3)人员配备:根据工程规模和进度要求,合理配备各项技术人员和施工人员,确保施工质量和进度。
3.施工控制与管理(1)质量控制:制定施工质量控制计划,包括材料的验收、工序的控制和施工质量的检查。
采取合适的措施确保施工过程中的质量控制。
(2)安全控制:根据工程的特点和要求,制定施工安全控制计划,包括施工过程中的安全防护、安全检查和事故应急措施。
(3)进度控制:制定施工进度计划,按照施工顺序和工序要求,控制各个施工环节的进度,确保施工按时完成。
4.施工方法与工艺(1)管道敷设:根据设计文件和工程要求,选择合适的管道敷设方案,包括开挖、铺设、填埋等工艺。
采用合适的设备和工具进行施工。
(2)焊接工艺:根据管道的材质和规格,确定合适的焊接工艺和焊接参数,进行焊接施工。
对焊缝进行检测和评定,确保焊缝质量。
(3)试压工艺:按照相关标准和规范,确定试压方案和试压压力,进行试压施工。
对试压结果进行检测和评定,确保管道的密封性能。
5.施工资料与报验(1)施工图纸:根据设计文件和工程要求,编制施工图纸,包括管道敷设图、焊接图和试压图等。
进行设计变更时,及时修改并报批。
(2)工程日志:记录施工过程中的每个环节和关键点,包括工序的完成情况、材料的使用情况、设备的使用情况等。
(3)报验与验收:根据工程的要求和标准,对施工过程中的关键环节和施工成果进行报验和验收。
燃气管道施工组织设计一、项目概述本项目是针对城市的燃气管道施工进行组织设计。
该城市的燃气管道网络需要进行改造和扩建,以满足城市持续增长的燃气需求。
本文档旨在提供项目施工组织设计的详细计划和流程。
二、项目目标1.确保施工期间的安全性,减少事故和损失。
2.保障项目按照规范和质量要求完成,达到设计指标。
3.提高施工效率,确保工程进度。
三、组织机构1.项目经理负责项目整体的组织和管理。
2.施工队组长负责施工队的调度和管理。
3.安全员负责施工现场的安全检查和指导。
4.质检员负责对施工过程中的质量进行检查和评估。
四、施工方法根据该城市的土地利用情况和实际情况,采取以下施工方法:1.开挖法:根据管道长度和地形条件,选择机械开挖或者手工开挖方式进行土方开挖。
2.敷设法:根据施工图纸,选择合适的敷设方式,包括地下埋设和地面架空等方法。
3.连接法:采用焊接、螺纹连接等方式进行管道连接。
五、施工过程1.前期准备:确定施工队伍和设备,准备施工材料和施工图纸。
2.现场布置:根据施工图纸,确定施工区域,并进行标识和划定边界。
3.土方开挖:根据设计要求,按照开挖方案进行土方开挖。
4.管道敷设:根据施工图纸,确定管道敷设路径,并进行管道敷设。
5.管道连接:根据设计要求,进行管道的连接和固定。
6.质量检查:对敷设和连接的管道进行质量检查,确保质量符合规范要求。
7.系统试运行:对敷设完毕的管道进行系统试运行,确保正常工作。
8.清理和恢复:对施工现场进行清理和恢复,恢复原状。
六、安全管理1.建立安全监测系统,对施工现场进行安全检查和监控。
2.负责组织安全培训,培养员工的安全意识和工作技能。
3.确保施工现场安全设施的完好,并定期进行维护和检修。
七、质量管理1.制定施工质量控制计划,明确各阶段的质量要求。
2.进行质量检查和评估,确保施工质量符合规范要求。
3.进行质量整改和改进,及时解决施工中出现的质量问题。
八、项目进度1.制定施工进度计划,明确各阶段的工期和工作内容。
《城镇燃气设计规范》10.2.14 燃气引入管敷设位置应符合下列规定:1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。
2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内(寒冷地区输送湿燃气时阳台应封闭)等便于检修的非居住房间内。
当确有困难,可从楼梯间引入,但应采用金属管道和且引入管阀门宜设在室外。
3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。
4 燃气引入管宜沿外墙地面上穿墙引入。
室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵,并做防腐处理。
寒冷地区输送湿燃气时应保温。
引入管可埋地穿过建筑物外墙或基础引入室内。
当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面,不得在室内地面下水平敷设。
10.2.15 燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要,当与地下管沟或下水道距离较近时,应采取有效的防护措施。
10.2.16 燃气引入管穿过建筑物基础、墙或管沟时,均应设置在套管中,并应考虑沉降的影响,必要时应采取补偿措施。
套管与基础、墙或管沟等之间的间隙应填实,其厚度应为被穿过结构的整个厚度。
套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。
10.2.17 建筑物设计沉降量大于50mm时,可对燃气引入管采取如下补偿措施:1 加大引入管穿墙处的预留洞尺寸。
2 引入管穿墙前水平或垂直弯曲2次以上。
3 引入管穿墙前设置金属柔性管或波纹补偿器。
10.2.18 燃气引入管的最小公称直径应符合下列要求:1 输送人工煤气和矿井气不应小于25mm;2 输送天然气不应小于20mm;3 输送气态液化石油气不应小于15mm。
10.2.19 燃气引入管阀门宜设在建筑物内,对重要用户还应在室外另设阀门。
10.2.20 输送湿燃气的引入管,埋设深度应在土壤冰冻线以下,并宜有不小于0.01坡向室外管道的坡度。
《城镇燃气设计规范》10.2。
14 燃气引入管敷设位置应符合下列规定:1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。
2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内(寒冷地区输送湿燃气时阳台应封闭)等便于检修的非居住房间内.当确有困难,可从楼梯间引入,但应采用金属管道和且引入管阀门宜设在室外。
3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。
4 燃气引入管宜沿外墙地面上穿墙引入.室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵,并做防腐处理.寒冷地区输送湿燃气时应保温。
引入管可埋地穿过建筑物外墙或基础引入室内。
当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面,不得在室内地面下水平敷设.10.2.15 燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要,当与地下管沟或下水道距离较近时,应采取有效的防护措施。
10.2.16 燃气引入管穿过建筑物基础、墙或管沟时,均应设置在套管中,并应考虑沉降的影响,必要时应采取补偿措施。
套管与基础、墙或管沟等之间的间隙应填实,其厚度应为被穿过结构的整个厚度。
套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。
10.2.17 建筑物设计沉降量大于50mm时,可对燃气引入管采取如下补偿措施:1 加大引入管穿墙处的预留洞尺寸。
2 引入管穿墙前水平或垂直弯曲2次以上.3 引入管穿墙前设置金属柔性管或波纹补偿器。
10.2.18 燃气引入管的最小公称直径应符合下列要求:1 输送人工煤气和矿井气不应小于25mm;2 输送天然气不应小于20mm;3 输送气态液化石油气不应小于15mm。
10.2.19 燃气引入管阀门宜设在建筑物内,对重要用户还应在室外另设阀门。
10.2.20 输送湿燃气的引入管,埋设深度应在土壤冰冻线以下,并宜有不小于0.01坡向室外管道的坡度。
立管设计和施工及验收技术标准立管安装标准(一)基本要求1、材料选择:立管可采用无缝钢管或镀锌钢管,且材料不应低于Q235B等级。
当管道设计压力为低压时,应采用热镀锌钢管和镀锌管件。
当户外集中挂表时,立管可选用薄壁不锈钢管。
2、压力:住宅建筑应采用低压进户的供气方式。
30层及以下的住宅建筑,宜采用一次调压的方式供应燃气。
3、立管施工前应对管道组成件进行内外部清扫,终端须作临时封闭,以防水或杂物进入。
4、人员要求:承担燃气钢质管道、设备焊接的人员,必须具有锅炉压力容器、压力管道特种设备操作人员资格证(焊接)和焊工合格证书,且在证书的有效期及合格范围内从事焊接工作焊接工作中断6个月以上的焊工应重新参加焊工考试有当地劳动局颁发的焊工合格证当使用的安装设备发生变化时,应针对该设备操作要求进行专门培训。
(二)立管安装规范1、阀门:立管阀及表前阀:在下述情况,必须加装一个不需要作例行维修的立管阀门:A)在立管的每一独立段,及在此段管道的燃气入口;b)该建筑物或场地从事某类有潜在危险性的行业;c)立管所在的建筑物结构或立管的结构形式构成特殊的风险d)立管供应多于200户。
2、立管阀宜安装于楼房外,其位置应方便授权人士操作。
阀门手柄不应拆除。
当阀门安装在临街、临通道且离地面低于1.8m的位置时,阀门手柄应加扎带以做适当保护。
立管阀的附近应设指示牌,以使人易于辨认。
连接立管的每一条水平支管末端,在燃气表所在的位置,应设置一阀门控制。
3、在立管安装过程中,未经原建筑设计单位的书面同意,不得在承重的梁、柱和结构缝上开孔,不得损坏建筑物的结构和防火性能。
敷设时,管道不可接通燃气,待试验及验收合格后,方可接通燃气。
在敷设过程中,管道宜须在其底部和其他适当位置有足够的支架。
当管道穿墙时,管道必须以最短的可行途径,且必须包缠防蚀布/加装热缩套,并加套管保护。
4、安装位置与安全间距1)如条件允许,立管应优先选择敷设在建筑物外墙。

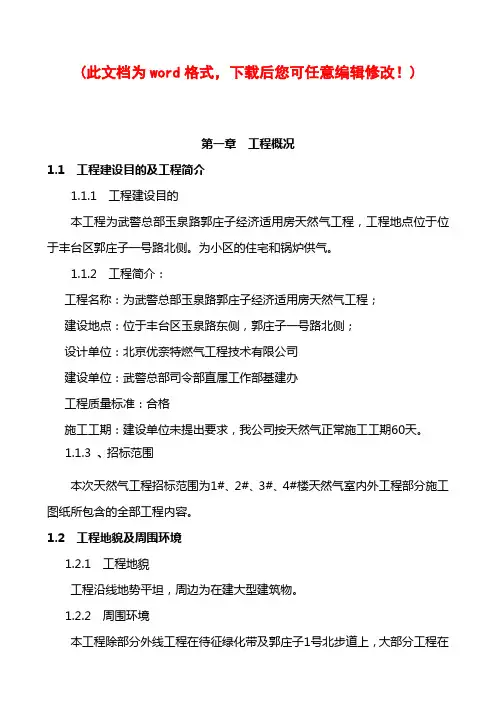

(此文档为word格式,下载后您可任意编辑修改!)第一章工程概况1.1 工程建设目的及工程简介1.1.1 工程建设目的本工程为武警总部玉泉路郭庄子经济适用房天然气工程,工程地点位于位于丰台区郭庄子一号路北侧。
为小区的住宅和锅炉供气。
1.1.2 工程简介:工程名称:为武警总部玉泉路郭庄子经济适用房天然气工程;建设地点:位于丰台区玉泉路东侧,郭庄子一号路北侧;设计单位:北京优奈特燃气工程技术有限公司建设单位:武警总部司令部直属工作部基建办工程质量标准:合格施工工期:建设单位未提出要求,我公司按天然气正常施工工期60天。
1.1.3 、招标范围本次天然气工程招标范围为1#、2#、3#、4#楼天然气室内外工程部分施工图纸所包含的全部工程内容。
1.2 工程地貌及周围环境1.2.1 工程地貌工程沿线地势平坦,周边为在建大型建筑物。
1.2.2 周围环境本工程除部分外线工程在待征绿化带及郭庄子1号北步道上,大部分工程在小区红线内。
1.3 工程地质及水文条件工程地质情况: 因没有提供地质勘探资料,水文地质情况不明。
1.4 工程设计及主要工程量1.4.1外线:根据燃气集团规划方案,本工程DN400中压(A)天然气管线接自郭庄子一号路预留DN400中压(A)天然气闸井,向东沿郭庄子一号路敷设DN400中压(A)天然气管线至本院西红线;并由此设DN400中压(A)天然气管线向北做DN200中压(A)天然气管线进入本工程用地范围,经本工程新建2台调压箱调压后分别供应居民、锅炉房用气。
本工程总计天然气外线1241m,其中调压箱前中压(A)天然气管线DN400 300m、DN200 64m、DN150 3m、DN100 3m,调压箱后低压天然气管线DN200 92m、DN150 157m、DN100 372m、DN50 250m等;采用无缝钢管焊接,防腐采用三层PE加强级防腐,两侧搭接5公分,管线管顶距地面0.5m处敷设警示带;天然气管线控制埋深:车行道路下1.2m,其余部分1.0m,闸井处埋深1.9m;管线位置及埋深可根据现场实际情况合理调整,调整后管线距各建筑物及埋深应满足现行规范及先关规定的要求;天然气管道焊接完成后,应对焊缝进行无损探伤:穿越道路部分进行100%无损探伤,其余部分探伤比例不小于30%,焊缝质量应符合GBⅡ级焊缝标准;本工程设置DN200中压天然气闸井一座,闸井采用混凝土结构;本工程设置DN50中压天然气放散井一座,做法参见“国家建筑标准设计图集”《燃气工程设计施工》05R502-P82(中压凝水器安装图(一));本工程新建调压箱600M一座(供应居民用气,总计约520户,燃气用量400Nm3h),新建调压箱1000G一座(供应锅炉房用气,燃气用量780Nm3h)调压箱应设置基础、护栏及防雨罩(甲方自理);】天然气中压(A)管线设计压力为0.4Mpa,低压管线设计压力为5000Pa。
煤气管道设计施工注意事项1、煤气管道设计要求煤气管道的设计,应遵循以下原则。
(1)管道材质选择管道材质可选用《石油天然气输送用螺旋缝埋弧焊钢管》、《石油天然气输送用直缝电阻钢管》、《输送流体用无缝钢管》,材质均应采用镇静钢,钢号一般可选用20优质钢,弯头宜选用无缝弯头。
(2)管道连接应尽量采用焊接,对于热煤气管道可釆用法兰连接。
法兰密封面应釆用突面形式(RF),法兰材质宜选用20镇静钢。
热煤气法兰垫片采用耐热耐油垫。
热煤气系统紧固件采用六角螺栓或双头螺栓,材料采用合金钢(如35CrMo等)。
(3)管道布置煤气发生炉煤气管道须架空敷设,且不得穿过不使用煤气的建筑物,尤其是存放易燃、易爆物品的堆场或库区。
厂内煤气输送管线与建筑物及相邻管线的水平和垂直净距须满足相关规范要求。
厂区煤气管道的坡度宜取0.005,车间煤气管道的坡度宜取0.003,便于清除积水等。
2、安全设施煤气管道每20m做静电接地,接地连线可沿支架接地极,接地电阻值不得大于10Ω。
应按规定设置安全保护设施,如爆破阀(防爆铝板+挡板,业内也习惯称之为“防爆板”)、泄压水封、放散管、煤气隔断装置(大水封)等。
3、管道施工及验收煤气管道的安装、施工、检验应按国家相关规范进行。
施工时,应按规定进行无损探伤检验,焊缝等级不得低于III级。
安装完毕后,应按规定进行强度试验和气密性试验,确保煤气管道无泄漏,以保证其安全输送煤气。
4、煤气管道支架型式管径较小的支架应以刚性滑动为主,直径较大、高度较高的管道应以柔性铰接支架为主。
合理设置补偿器和固定支架以减少土建工程的投资,尽可能使用自然补偿以减少管道工程的投资。
5、煤气管道破坏形式管道破坏有两种形式:一种是管道在腐蚀介质的作用下壁厚不断减薄,导致管道整体强度不足而发生爆破;另一种是管道经“过腐蚀”,其有效壁厚尚能达到使用要求,即使管道不会发生整体破坏,而局部由于泄漏点直径扩大等原因发生的局部再破坏。
6、煤气管道施工安全(1)煤气管道施工安全操作煤气管道施工是土建、吊装、安装、焊接等多个工种的组合。
《城镇燃气设计规范》10.2。
14 燃气引入管敷设位置应符合下列规定:1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方.2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内(寒冷地区输送湿燃气时阳台应封闭)等便于检修的非居住房间内。
当确有困难,可从楼梯间引入,但应采用金属管道和且引入管阀门宜设在室外.3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。
4 燃气引入管宜沿外墙地面上穿墙引入。
室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵,并做防腐处理。
寒冷地区输送湿燃气时应保温。
引入管可埋地穿过建筑物外墙或基础引入室内。
当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面,不得在室内地面下水平敷设。
10.2.15 燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要,当与地下管沟或下水道距离较近时,应采取有效的防护措施。
10.2.16 燃气引入管穿过建筑物基础、墙或管沟时,均应设置在套管中,并应考虑沉降的影响,必要时应采取补偿措施。
套管与基础、墙或管沟等之间的间隙应填实,其厚度应为被穿过结构的整个厚度.套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。
10.2.17 建筑物设计沉降量大于50mm时,可对燃气引入管采取如下补偿措施:1 加大引入管穿墙处的预留洞尺寸.2 引入管穿墙前水平或垂直弯曲2次以上.3 引入管穿墙前设置金属柔性管或波纹补偿器。
10.2.18 燃气引入管的最小公称直径应符合下列要求:1 输送人工煤气和矿井气不应小于25mm;2 输送天然气不应小于20mm;3 输送气态液化石油气不应小于15mm。
10.2.19 燃气引入管阀门宜设在建筑物内,对重要用户还应在室外另设阀门。
10.2.20 输送湿燃气的引入管,埋设深度应在土壤冰冻线以下,并宜有不小于0.01坡向室外管道的坡度。
燃气管道安装施工组织设计燃气管道是连接供气站和用户的管线系统,为了确保燃气安全供应,燃气管道安装施工组织设计非常重要。
本文将从施工组织机构、安全措施和施工步骤等方面进行详细讨论。
一、施工组织机构1.总体设计:由专业技术人员负责,完成工程总体设计,包括燃气管道的布置、连接方式、管道材料及设备的选型等。
2.施工单位:由具备相应资质的燃气安装企业负责,负责燃气管道的施工任务。
3.监理单位:由燃气工程专业监理单位负责监督施工过程,确保施工符合相关标准和规范。
4.安全监督:由专职安全监理人员负责,监督施工现场的安全管理和控制。
5.配合单位:包括供气站、用气单位等,需与施工单位进行沟通和协调。
二、安全措施1.安全教育培训:所有从事燃气管道施工的人员必须进行燃气安全知识的培训,了解燃气事故预防和应急处理的方法。
2.施工现场隔离:施工现场应设置明显的隔离标志,非相关人员不得进入施工区域。
3.防护设施:施工现场应设置可燃气体和有害气体探测器,并配备消防器材,确保施工人员的安全。
4.管道保护:在施工过程中,应加强对管道及周围设施的保护,防止损坏和破裂。
5.施工人员装备:施工人员应佩戴安全帽、防护鞋、防护手套等个人防护装备。
6.灭火设备:施工现场应配备灭火器和泡沫灭火设备,并进行定期维护和检查。
三、施工步骤1.准备工作:包括施工材料、设备、人员等准备工作,熟悉施工图纸和施工方案。
2.施工现场布置:根据工程要求,对施工现场进行布置,包括道路清理、设备安装、施工平台搭建等。
3.探明地下管线:通过地下探测仪或人工方式,确定地下管道的位置,避免施工过程中损坏其他管线。
4.施工测量:按照设计要求,在地面上标出管道的位置和高程,为后续的开挖和敷设提供依据。
5.开挖:根据测量结果,进行管道的开挖工作,严格控制开挖范围和深度。
6.敷设管道:将管道按照设计要求进行敷设,包括管道连接、固定和焊接等。
7.地下管道穿越:如果施工现场存在其他地下管线,需采取措施进行穿越,确保不损坏其他管线。
建筑方案设计燃气说明燃气说明燃气在建筑物中的应用广泛,是提供热水、供暖、烹饪等生活所必需的重要能源。
为了确保燃气在建筑物中的安全使用,设计时需要充分考虑各种安全要求和技术规范,本文将从以下几个方面来介绍燃气在建筑方案设计中的相关内容。
一、燃气管道设计1.管道走向:燃气管道应经过合理的布置和设计,避免与其他设备和管线相交,确保管道的安全运行。
2.管道直径:根据燃气用量和压力要求,确定管道的直径,避免管道过小导致燃气供应不足,或过大导致浪费和压力损失。
3.管道敷设方式:燃气管道应采用敷设在墙壁或地面内的方式,避免外露,确保管道的安全性和美观性。
4.管道防护:对于埋设在地下的燃气管道,应采取适当的防腐措施,如涂抹防腐材料或采用防腐涂层。
二、燃气设备选择和摆放1.选用合适设备:选择符合当地规范和标准的燃气设备,确保其安全性和可靠性。
2.设备排放:根据燃气设备的特点和热量产生情况,确定合适的热量散发方式和防护措施,避免对建筑物造成热损失或安全隐患。
3.设备通风:对于需要排放废气的燃气设备,应考虑通风问题,保证室内空气质量和安全性。
三、燃气报警和防护装置1.燃气报警器:燃气报警器是必备的安全装置之一,它能够监测室内空气中的燃气浓度,一旦浓度超过安全范围,即刻发出报警信号,提醒人们采取措施。
2.防火阀门:防火阀门是燃气管道中的安全装置,可在火灾发生时自动关闭燃气管道,避免火灾蔓延和燃气泄漏。
四、燃气安全培训1.设备操作人员培训:对使用燃气设备的工作人员进行必要的培训,使他们掌握正确的操作方法和使用常识,提高燃气使用的安全性。
2.应急预案:建筑物应制定燃气泄漏等紧急情况下的应急预案,包括报警方式、疏散逃生路线等内容,提高应对突发情况的能力。
总结起来,燃气在建筑物中的使用需要重视安全问题,设计时应充分考虑各种安全要求和技术规范。
通过合理的管道设计、适当的燃气设备选择和摆放、报警和防护装置的安装以及人员培训和应急预案制定,可以确保燃气在建筑方案中的安全使用。
燃气管道工程设计、施工技术规定1 总则1.1 为规范统一公司燃气管道工程设计、施工及验收工作,积极采用先进技术、工艺、材料及设备,提高工程质量,确保安全供气,制定本规定。
1。
2 本规定适用于我公司新建、改建及扩建的钢管、钢骨架复合管、聚乙烯(PE)管埋地燃气管道工程及地上燃气管道工程。
凡本规定未作具体要求的,均按国家现行的有关技术规范条文执行。
1.3 埋地燃气管道设计压力为0。
4MPa,液化石油气运行压力为0。
07 MPa;为满足天然气调压及流量要求,庭院管道管径按照0.1 Mpa天然气核算,调压器应选用满足液化石油气及天然气的双用调压器;地上上升立管总阀后至用户调压器前为中压B级管道,设计压力为0。
2 MPa,液化石油气运行压力为0.07 MPa ;用户调压器后为低压管道,液化石油气运行压力为2800Pa,天然气运行压力为2000Pa。
2 无缝钢管埋地燃气管道工程2.1 埋地无缝钢管应采用标准为《流体输送用热轧无缝钢管》(GB8163—1987),常用钢号为10、20钢。
2。
2 管道距建筑物外墙2m以内不可避免的焊缝应全部进行射线照相检验.2.3 管子与管子之间的对接焊缝应采用聚乙烯内外带进行防腐补伤,与管子两端原防腐层搭接宽度不得小于150mm.防腐应在焊缝检验合格后的48小时内完成,其施工与检验可参照《聚乙烯胶粘带防腐层施工及验收操作规程》执行.2.4 钢管、管件必须具有制造厂的合格证明书,否则应补作所缺项目的检验,其指标应符合现行国家或部颁技术标准。
2.5 管道防腐的施工、验收以及防腐层破损点的修补可参照《聚乙烯胶粘带防腐层施工及验收操作规程》执行。
2。
6 埋地无缝钢管应设置牺牲阳极阴极保护系统,其设计与施工可参照《牺牲阳极设计施工验收操作规程》、《燃气管道牺牲阳极保护系统检测与维护规范》以及燃气管道工程通用图《阳极测试桩安装图》执行。
2.6.1 阳极电缆与管道采用铝热焊接技术连接,连接点应采用聚乙烯内外带进行防腐补伤.2.6。
住宅小区燃气管道设计方案和思路目前在小区建设中,由于燃气专业的特殊性,不容易被其它专业的设计人员所了解,经常是在主体建筑完工以后才考虑燃气设施的设计施工,从而影响总体建设的效果。
针对现代城市住宅建设的这些主要特点,住宅小区燃气管道的设计应适应现代住宅建设发展的要求。
一、现代住宅建设的特点随着生活水平的提高,城市小区已呈现住宅群体、公共设施、道路网络、绿化系统、建筑小品等多方面的布局结构,蕴含“公共空间—半公共空间—半私密空间—私密空间”的多层次生活空间。
建设存有不足,矛盾客观存在。
房产开发的工业化程度不高,很多建筑在设计未完善、手续未办好的情况下就已开工,致使施工中不断地更改设计,导致其它配套辅助工程难以适应。
同时,用户的室内装修的日趋美化,又要求配套设施简洁集中,统一和谐。
住宅设施、设备建设滞后。
二、住宅小区燃气管线设计1、室外燃气系统的布置(1)确定压力级制及时确定管道系统压力级制,对燃气工程的投资建设、运行管理、供气安全等非常重要。
现在常用的居民住宅小区调压方式有户内中—低压调压、楼栋中—低压调压和区域中—低压调压三种方式。
户内中—低压调压方式工程造价较低,不影响建筑环境美观。
但由于地上管连接的相对不可靠性,一旦发生中压系统泄漏,危险性远大于低压系统。
楼栋中—低压调压方式仍有一段中压垂直引出立管外露,此段管自然氧化腐蚀程度大,存在车辆等机械碰撞及其他因素损坏的可能性也较大。
一旦气体泄漏时,可能对附近的行人及楼栋造成危害。
另外楼栋中—低压调压方式与区域中—低压调压方式比较,楼栋中—低压调压箱数量多,管理和维修(抢修)的工作量都很大。
区域中—低调压方式与前两种调压方式相比,安装地下管网的投资约增加10%,但区域中—低调压安全系数大,供气的稳定性强。
现代住宅小区楼房分布规律且集中,也为区域调压提供了便利条件。
燃气经区域调压站调压后通过低压管网送至各楼栋,符合综合考虑安全因素的原则,而且小区低压管道可布置为环状,其水利可靠性可以得到保证。
浅谈室内燃气管道设计摘要:本文通过多年来燃气设计工作实践,总结了在室内燃气管道设计中,如何做到既遵守国家现行有关规范、标准等,又充分考虑住户的利益,从而达到安全用气、美观实用的目的。
关键宇:燃气管道;设计;安全;美观abstract: this article through years of gas engineering design practice, summarized in the design of indoor gas pipe, how do we comply with the current national norms, standards, and fully consider the interests of residents, so as to achieve the safe use of gas, beautiful and practical objective.key words: gas pipeline; design; safety; beautiful中图分类号:tu996.6+2 文献标识码: a 文章编号:2095-2104(2012)09-0020-02在室内燃气管道工程设计中,如何搞好居民住宅楼的室内燃气管道配套是我们从事燃气工程的设计人员历来重视的一个问题,经过近几年来的工作实践,我们认为应当从安全合理、美观实用等整体概念出发,充分考虑各方面因素,以取得安全可靠、经济合理的结果。
确保室内燃气管道安全运行是我们设计人员的职责城市燃气安全,人命关天。
因室内燃气管道具有普及性(敷设在住户家中)、危险性(燃气泄漏后极易造成事故)和长期性(使用时间长)的特点,所以要使其安全可靠的运行,必须从源头上把好设计质量关,从而杜绝事故的发生。
当今社会,安全工作已引起各级部门的高度重视,安全工作是其他一切工作的保证,尤其是燃气管道的安全更是燃气工程设计人员所追求的。
第1篇随着我国经济的快速发展,燃气行业也得到了迅猛的崛起。
燃气作为清洁、高效的能源,在我国城市民用和工业领域得到了广泛的应用。
燃气室内工程设计施工是燃气工程的重要组成部分,关系到燃气系统的安全、稳定运行。
本文将简要介绍燃气室内工程设计施工的相关知识。
一、燃气室内工程设计1. 设计依据燃气室内工程设计应遵循国家相关标准和规范,如《城镇燃气设计规范》(GB50028)、《燃气输配工程施工及验收规范》(GB50297)等。
此外,还需考虑当地燃气公司的设计要求。
2. 设计原则(1)安全性:确保燃气系统在设计、施工和使用过程中,防止燃气泄漏、火灾、爆炸等事故的发生。
(2)可靠性:燃气系统应具有稳定的运行性能,满足用户需求。
(3)经济性:在保证安全、可靠的前提下,降低工程造价。
(4)环保性:减少燃气泄漏,降低对环境的影响。
3. 设计内容(1)燃气管道布置:根据用户需求、建筑布局和燃气设备位置,合理布置燃气管道,确保管道安全、顺畅。
(2)燃气设备选型:根据用户需求、燃气种类和设备性能,选择合适的燃气设备,如燃气表、调压器、阀门等。
(3)燃气系统设计:根据燃气设备、管道和用户需求,设计燃气系统,包括燃气管道压力、流量、管径等参数。
(4)燃气报警系统:设计燃气报警系统,及时发现燃气泄漏,保障用户安全。
二、燃气室内工程施工1. 施工准备(1)施工队伍:选择具备燃气工程施工资质的队伍。
(2)施工材料:选用符合国家标准的燃气管道、管件、阀门等材料。
(3)施工工具:准备必要的施工工具,如切割机、焊接机、测压仪等。
2. 施工步骤(1)管道安装:按照设计图纸,进行燃气管道的安装,确保管道连接牢固、密封良好。
(2)设备安装:根据设计要求,安装燃气表、调压器、阀门等设备,并进行调试。
(3)管道检验:对安装完成的管道进行检验,确保管道无泄漏、无损坏。
(4)系统调试:对燃气系统进行调试,确保系统运行稳定、安全。
3. 施工注意事项(1)施工人员应具备燃气工程施工资质,熟悉燃气工程设计规范。
1 第四章 室内燃气管道设计 室内燃气管道设计包括以下几部分: 1. 引入管; 2. 用户调压箱; 3. 室内煤气管道设计; 4. 室内煤气用具的安装; 5. 煤气灶具的选用; 6. 材料。
第一节 引入管
引入管是指室外燃气管道与室内燃气管道的连接管。 无论是低压还是中压(即自设调压箱的用户)燃气引入管,其布置原则基本相同,一般可分地下引入法和地上引入法两种。 一 燃气引入管设计原则 1 燃气引入管不得敷设在卧室、浴室、地下室,易燃或易爆品的仓库,有腐蚀性介质的房间,配电间,变电室,烟道和进风道等地方。 燃气引入管应设在厨房或走廊等便于检修的非居住房间内。 如确有困难,可以从楼梯间引入,此时阀门井宜设在室外。 2 燃气引入管进入密闭室时,密闭室必须进行改造,并设置换气口,其通风换气次数每小时不得小于3次。 3 输送湿燃气的引入管,埋设深度应在土壤冰冻线以下,并应有不低于0.01的坡向凝水缸或燃气分配管的坡度。 4 燃气引入管穿过建筑物基础、墙或管沟时,均应设置在套管中,并应考虑沉降的影响,必要时采取补偿措施。 5 燃气引入管最小公称直径,应符合下列要求: (1)当输送人工煤气和矿井气等燃气时,不应小于25mm; (2)当输送天然气和液化石油气等燃气时,不应小于15mm。 6 燃气引入管总管上应设置阀门和清扫口,阀门应选择快速式切断阀。阀门的设置应符合下列要求: (1)阀门宜设置在室内,对重要用户尚应在室外另设置阀门。 (2)地上低压燃气引入管的直径小于或等于75mm时,可在室外设置带丝堵的三通,不另设置阀门。 2
二、地下引入法 1如图4-1 (《建筑燃气设计手册》p96)所示,室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。在室内的引入管上,离地面0.5m处,安装一个DN20~DN25的斜三通作为清扫口。
引入管管材采用无缝钢管,套管可采用普通钢管;外墙至室内地面之管采用加强防腐层绝缘;本图若用于高层建筑时,燃气管在穿墙处预留管洞或凿洞,管洞与燃气管顶的间隙不小于建筑物的最大沉降量,两侧保留一定间隙,并用沥青油麻堵严。 2 略 3略 三、地上引入法 在我国长江以南没有冰冻期的地方或北方寒冷地区引入管遇到建筑物内的暖气管而无法从地下引入时,常用地上引入法。 燃气管道穿过室外地面沿外墙敷设到一定高度,然后穿建筑物外墙进入室内。 1 如图4-4(《建筑燃气设计手册》p99)所示,为地上引入管大样,离室外地面0.5~0.8m处引入室内。此种设计引入管可采用无缝钢管煨弯,或用镀锌钢管管件连接,但不管采用何种方式,地上部分管道必须具有良好的保护设施,确保安全。 2 如图4-5所示,为地上高立管引入管大样,燃气立管完全敷设在外墙上,以各用户支管分别进入各用气房间,或进入燃气立管。 上述仅适用于不冰冻的南方地区。
第二节 用户调压箱 当燃气直接由中压管道(或由压力较高的低压管网)供给生活用户时(包括公共建筑),应将燃气压力通过用户调压器降至燃具正常工作时的额定压力。 这时常将用户调压器装在金属箱中挂在墙上,故又称调压箱或称箱式调压装置。
其典型构造如图4-6箱式调压装置(《建筑燃气设计手册》p100)所示。 在北方采暖地区,如果将调压箱装在室外,则燃气必须是干燥的或者调压箱有采暖设施。否则冬季就会在管道中形成冰塞,影响正常供气。
一 用户调压器 用户调压器是属于直接作用式调压器,适用于集体食堂、饮食行业等公用建筑和用量不大的居民点。它将用户和中压燃气管道直接连接起来,便于“楼栋调压” 3
属于用户调压器,其构造见图4-7(《建筑燃气设计手册》p100)所示。 调压器可以安装在燃烧设备附近的挂在墙上的金属箱中,也可安装在靠近用户的独立的调压室中。 其产品有TMZ-312LA,TMZ-312LB;TMZG-312,TMZG-311等。其主要设计参数及尺寸见表4-1及表4-2。 直接作用式调压器主要尺寸 表4-1 型号 TMZ-312LA TMZ-312LB 进口压力(MPa) 0.03~0.3 0.05~0.5 出口压力(MPa) 1000~10000 800~5000 流 量(m3/h) 380~1560 60~500 长×宽×高(mm) 500×360×260 520×380×295 阀口直径(mm) 30 25 连接尺寸(mm) 进口40、出口50螺纹 进口40、出口50螺纹 重量(kg) 22 25 二、专用调压箱设置要求 按照“城镇燃气设计规范”,设置专用燃气调压箱应符合下列要求: 1. 调压装置宜设置在单独的地上建筑物内或地上单独的箱内,调压箱进口压力不应大于0.4Mpa。 2. 调压箱离其它建筑物、构筑物应符合以下规定:(水平净距)
距建筑物、构筑物 6.0m 距重要公共建筑物 25.0m 距铁路或电车轨道 10.0m 3. 调压箱设置位置应符合下列要求:(略) 4. 单独用户的专用调压装置如按下列形式设置,应符合下列要求:(略) 当燃气进口压力小于0.15MPa,可将用户调压器设置在总开关后的用气房间内,这种装置如图4-8(《建筑燃气设计手册》p103)所示。 三、用户调压箱 (一)调压箱的选择 调压箱由制造商成套供应。选择时应提供下述工艺参数: 1. 调压器进口燃气管道的最大,最小压力,以表压表示(MPa); 2. 调压器的压力差,应根据调压器前管道的设计压力与调压器后燃气管道的设计压力之差值决定; 4
3. 根据调压箱通过能力:调压器的计算流量,应按该调压器所承担的管网小时最大输送量的1.2倍确定。 4. 输送燃气参数,包括燃气重力密度、密度、粘度等。
(二)燃气用户调压箱 1.调压箱(一) 图(4-9)调压箱为安装TMZ-311型燃气调压箱结构尺寸图(《建筑燃气设计手册》p104),外形尺寸(长×宽×高)为634×454×700(mm);本调压箱应与箱外管道上的安全阀及配电盘配合使用。 TMZ调压器进口压力为0.05~0.3MPa;出口压力为1~5kPa(可调);额定流量15~75m3/h。适用于天然气和净化后的人工煤气。 2.调压箱(二) 图4-10为安装监控式调压器的调压箱结构图,其尺寸如图所示;本调压箱适用于温度为-10~50℃,进口压力为0.03~0.3MPa的天然气,液化石油气和结过净化处理后的人工煤气。 TNZG调压箱主要技术参数见表4-2。 TNZG调压箱主要技术参数 表4-2 型号 TMZG-312 TMZG-311 进口压力P1(MPa) 0.03~0.3 0.03~0.3 出口压力P2(kPa) 2.08~2.8 2.08~2.8 关闭压力P6(kPa) 06.3 06.3 稳压精度 %15额定出口压力
流量(天然气)Q(m3/h) 100~300 50~100 连接方式DN DN50法兰 DN40法兰 调压箱尺寸(mm) (长×宽×高) 980×700×1450
第三节 室内燃气管道设计 一、 设计流量计算 根据城镇燃气设计规范规定,室内燃气管道的计算流量按同时工作系数法计算,其计算公式见公式(2-3)。 二、 室内燃气管道阻力降计算步骤 自引入管到燃具之间的压力降,其最大值为系统的压力降。 1. 在进行压力降计算前,应绘制室内燃气管道平面图和管道系统图。并进行计算管段编号和标上管段计算长度,见例4-1(《建筑燃气设计手册》 5
p112); 2. 确定各用户燃具的额定用气量(包括炊事灶具及快速热水器等),(m3/h); 3. 确定燃气压力降计算参数,燃气密度(kg/m3)、运动粘度(m2/s)等; 4. 由系统图求得各管段长度L1,并根据计算流量设定各管段的管径(?); 5. 算出各管段的局部阻力系数,求出其当量长度L2,可得管段的计算长度
21LLL;
根据管段计算流量及已定管径,可由图5-1求得1时的2l(即d);局部阻力系数查表5-9,22lL。 6. 根据燃气种类,密度,运动粘度从管道摩擦阻力损失表(表5-1~表5-4)查出该管段的单位摩擦阻力损失LP/0(Pa/m)。对于人工煤气还必须作密度校正:
100)(
LPL
P
得到各管段的单位长度摩擦阻力损失LP数值后,乘以管段计算长度L,就计算出该管段的压力损失P; 7. 计算各管段的附加压头 根据公式(5-11)计算各管段的附加压头H,并计入计算表中; 由于管段的上升、下降,计算时必须注意其正、负号。 8. 各管段的实际压力损失为 HP (Pa)
9. 求出室内燃气管段的总压力降,对人工煤气计算压力降一般不超过80~100Pa(不包括燃气表的压力降)。低压室内燃气管道阻力损失见表4-3,表中允许的阻力损失应包括燃气表的阻力损失,燃气表的阻力损失一般为90~120Pa。
低压燃气管道允许的阻力损失 表4-3 燃气种类 从建筑物引入管至管道末端阻力损失(Pa) 单层建筑 多层建筑 人工煤气、矿井气、液化石油气混空气 150 250
天然气、油田伴生气 250 350
