浅谈如何做好城市小区管线综合规划设计摘要：城市小区内的道路除了交通功能外，也是市政配套管线的主要通道。
城市住宅小区的建设目标是功能齐全、环境幽雅、安全舒适，要求在合理布局和加强绿化的同时，做好管线综合规划设计。
关键词：管线综合布置；管道特性；平面布置abstract: city area roads in addition to the traffic function, also is the main channel of municipal pipeline. target of the construction of residential district of the city is a full-featured, elegant environment, safety and comfort, in reasonable layout and strengthen the green at the same time, completes the pipeline comprehensive planning and design. key words: pipeline arrangement; pipeline layout characteristics;中图分类号：文献标识码： a文章编号：2095-2104（2012）01-0020-02一、管线综合布置的一般原则及各类管道特性(1)各种管线在运行中，能够保证在正常的气候和设计荷载条件下安全工作；(2)为了减少管线检修及施工时对交通的影响，管线应尽量布置在人行道或非机动车道下，并平行于道路中心线布置；(3)根据管线所输送的介质性质分类布置，以减少管线问的相互干扰，(4)管线竖向布置时，其调整原则是：压力管让重力管，小管让大管，支管让干管，易弯管让难弯管；(5)各种管线的危险性由大到小依次为：燃气管道、生活污水管道、雨水管道、电力电缆、给水管道、通信电缆；(6)各种管道的可塑性由大到小依次为：通信电缆、电力电缆、给水管道、燃气管道、生活污水管道、雨水管道。
旧住宅小区整治改造项目施工组织设计方案目录1. 项目概述 (3)1.1 项目背景 (3)1.2 项目目标 (4)1.3 项目范围 (5)1.4 项目组织结构 (6)2. 工程总体设计 (7)2.1 设计依据 (8)2.2 设计原则 (9)2.3 设计方案 (10)2.3.1 建筑结构 (12)2.3.2 布局规划 (13)2.3.3 设备安装 (13)3. 施工准备 (15)3.1 技术准备 (16)3.2 资源配置 (17)3.3 施工图纸及资料编制 (18)4. 施工方案 (19)4.1 施工工艺与流程 (20)4.1.1 基础工程 (20)4.1.2 主体结构施工 (22)4.1.3 装饰装修 (23)4.1.4 设备安装 (24)4.2 质量控制 (26)4.3 安全管理 (27)4.4 进度管理 (28)5. 环保与文明施工 (29)5.1 环境保护措施 (30)5.2 文明施工规定 (31)6. 项目风险管理与计划 (32)6.1 风险识别 (33)6.2 风险评估 (35)6.3 应对策略 (36)7. 施工进度计划 (37)8. 质量保证体系 (38)8.1 质量管理体系 (38)8.2 检验与试验 (39)8.3 质量事故处理 (40)9. 工程档案管理 (41)9.1 档案整理 (43)9.2 档案维护 (44)10. 安全技术措施与应急预案 (45)10.1 安全生产管理体系 (47)10.2 应急预案 (48)11. 项目成本与财务管理 (49)11.1 项目预算 (50)11.2 费用控制 (51)11.3 成本核算 (52)12. 质量保修与管理 (53)12.1 保修范围 (54)12.2 保修期限 (55)12.3 维修责任 (56)13. 项目验收与移交 (57)13.1 验收标准 (58)13.2 验收程序 (58)13.3 移交手续 (60)1. 项目概述基础设施改造：对小区内的道路、供水、供电、排水、燃气等基础设施进行全面升级，确保居民生活便利。
小区室外管线综合及管线交叉问题探讨发布时间：2021-06-09T06:42:56.747Z 来源：《建筑学研究前沿》2021年6期作者：段英桥[导读] 随着我国的建筑工程建设的飞速发展，新建住宅小区越来越多，大部分为地上建筑和地下停车库组合布置。
小区的室外综合管道，需要在有限的室外埋地宽度、有限的车库顶板覆土层中铺设。
上海中房建筑设计有限公司上海 200011摘要：随着我国的建筑工程建设的飞速发展，新建住宅小区越来越多，大部分为地上建筑和地下停车库组合布置。
小区的室外综合管道，需要在有限的室外埋地宽度、有限的车库顶板覆土层中铺设。
本文分析了小区室外管综设计存在的约束条件，总结了如何优化设计步骤，当重力流雨水、污水管交叉时可采用穿管井法、多孔管法、降标高法等措施。
为解决室外管综问题提出探讨并总结出一些经验、方法和建议。
关键词：管线综合；雨水；污水；交叉引言建筑小区室外管线综合，是指为建筑小区各种功能设施配套服务而铺设的室外埋地管线。
通过给排水、电气、建筑（总图）、景观、结构等各个专业，与室外工程同时开展设计，将各自工种的室外管线设计在总图上。
给排水专业为室外管综设计的技术主导专业，围绕着将室外管线在现有条件下，既满足功能上的使用需求，又满足经济、美观上的需求。
本文将针对室外小区综合设计中现有存在的局限条件，尤其是车库顶板覆土深度有限的情况下，为室外管综合理有效布置，解决对策做一些梳理、归纳、总结。
1.居住小区管线综合设计中存在的障碍 1.1 可供室外管线敷设的埋地区域宽度少，且管线多大多住宅建筑物的室外间距，按照规范的最小值来设计。
导致道路及绿化带内，可供室外埋地管线敷设的区域，非常有限。
在有限的宽度范围内，需要敷设的管线种类繁多，主要包括：生活给水管线、消防给水管线（室内外消火栓给水系统、自动喷淋系统等）、排水管线（污水、雨水管线）、热力管线（北方区域）、燃气管线（一般含调压站）、电力管线（高压、低压等）、弱电控制管线（小区内各类控制管线）。
住宅小区综合管网设计及施工要点摘要：综合管网是一项较为复杂的工程，施工单位多，交叉作业多，管道暗敷于地下，成品保护难度大，经常出现一个专业队伍开挖沟槽时，破坏了已经完成的其他管道，而且破坏的管道又难以修复，其次，管道交叉打架现象频繁。
根据上述特点，文章阐述了小区综合管网工程的设计及施工要点。
关键词：住宅小区; 综合管网; 设计; 施工前言近年来，随着我国经济的腾飞，人们生活水平的不断提高，对住宅的要求也越来越高，不仅要求简洁、舒适、安全、美观，对住宅各个方面的系统配置也有了较高要求。
综合管网作为住宅建设中一项较为复杂的工程，主要包括以下几大专业：雨水、污水、消防给水管道，燃气、供水管道、弱电(智能化、消防联动、电信、移动、联通等)、供热管道、强电等。
一般施工场地有限，同步施工难度大，同时也受到天气的影响，施工单位多，交叉作业多，管道暗埋于地下，成品保护难度大，经常出现一个专业队伍开挖沟槽时，破坏了已经完成的其他管道造成难以修复，而且管道交叉打架现象也很严重。
各个专业的手工井、阀门井等需定位准确，否则影响整体美观效果。
一、综合管网特征1、综合管网布局的优点采取综合管网布局是目前新建城镇、开发区首要考虑的问题，虽然在改造城市旧区中因投资过大而不采用外，但它在成片开发的大型住宅小区中却被广泛采用。
1.1 城市的发展对土地的要求，迫使人们更多地采用综合管网① 土地是一种特殊的不可再生的自然资源，是人类社会生存发展的自然基础，是人类生产和生活最基本的物质资料。
加上城市人口增长速度较快，形成了对城市土地需求的巨大压力，产生了诸如街道狭窄、住房拥挤、环境恶化等一系列问题，正因如此，迫使人们去研究城市土地合理利用的问题。
② 如何在有限的土地上多建房、多绿化，营造良好的环境，使得开发者研究采用综合管网的积极性空前高涨。
③ 高档大型住宅小区的环境要求是人与自然的和谐统一，采用了综合管网，多出的空间在最大程度上缓和了业主们要求的大面积绿地、河岸、水面及大广场休闲的需求。

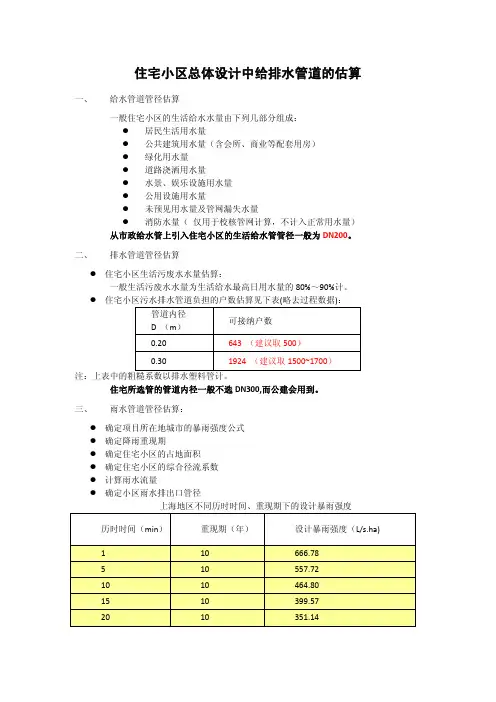

住宅小区总体设计中给排水管道的估算一、给水管道管径估算一般住宅小区的生活给水水量由下列几部分组成：●居民生活用水量●公共建筑用水量（含会所、商业等配套用房）●绿化用水量●道路浇洒用水量●水景、娱乐设施用水量●公用设施用水量●未预见用水量及管网漏失水量●消防水量（仅用于校核管网计算，不计入正常用水量）从市政给水管上引入住宅小区的生活给水管管径一般为DN200。
二、排水管道管径估算●住宅小区生活污废水水量估算：一般生活污废水水量为生活给水最高日用水量的80%～90%计。
●住宅小区污水排水管道负担的户数估算见下表(略去过程数据)：管道内径可接纳户数D（m）0.20643（建议取500）0.301924（建议取1500~1700）注：上表中的粗糙系数以排水塑料管计。
住宅所选管的管道内径一般不选DN300,而公建会用到。
三、雨水管道管径估算：●确定项目所在地城市的暴雨强度公式●确定降雨重现期●确定住宅小区的占地面积●确定住宅小区的综合径流系数●计算雨水流量●确定小区雨水排出口管径上海地区不同历时时间、重现期下的设计暴雨强度上海地区不同管径的排水管道满流状态下可负担的面积计算：（以增强聚丙烯加筋管为例）管径(mm)坡度满流条件下流量(L/s)可接纳的面积(ha)DN3000.00368.90.50DN4000.002121.10.88DN5000.002219.4 1.59DN6000.002356.8 2.59雨水计算起来比较复杂，不同地区情况不同，本次讨论仅就上海地区做计算。
四、项目举例，详见PPT五、问答1Q：若小区带有办公楼，则室外给水管径怎么选？1A：DN200足够了。
但办公楼有挑空的，超12米，大空间，考虑到喷淋（47升/s）、消火栓（40升/s），总计室外超过100升/s的话，建议采用DN300。
2Q：若设消防水池后怎么考虑？2A：DN200足够了。
一般住宅小区DN200足够了，但大型公建（如城市综合体）选用DN300。
管线综合一览表
附表一：各种地下管线之间最小水平净距(单位:m)
附表二：地下管线交叉时最小垂直净距表
注：（1）排水管埋深浅于建筑物基础时，其净距不小于2．5米，如埋深深于建筑物基础时，其净距不小于3．0米；
（2）并列敷设电力缆互相间间距不小于下列值：10及10千伏以上的电缆与其他任何电压电缆之间一0．25米；10千伏以下的电缆之间一0．1米控制电缆之间一0．05米非同一机构电缆之间>0．5米。
（3）与现况大树距离应不小于2．0米；
（4）表内所列数据，系按照一般所有各种管线统一安排时的位置及其彼此间距，不能作为某一种管线的安排位置，也不能作为具体城市道路断面下安排的管道位置；
（5）在各种道路宽度，步道宽度不同的情况下，应根据规划永久断面考虑地下管道的安排，本表不适用作为这种安排的依据。
住宅小区综合管网设计及施工要点【摘要】在建造住宅小区的过程中，综合管网的设计涵盖的范围很广，其中包括雨水、污水的下水管道、供水、供暖的管道、还有供电消防等多方面的管道及设施。
实际建设中影响施工的原因有多种，例如场地的局限、多种设施共同作业、天气原因还有施工后的运行维护等对施工都有影响，这就要求小区综合管网工程在设计时要综合考虑多方面因素，本文就以这个问题为立足点进行阐述。
【关键词】住宅小区；综合管网；设计施工城市化进程不断向前推进，土地资源变得越来越稀少，采用综合管网的理念解决生活基本需要的措施越来越迫切，也变成建筑设计的焦点之一。
现代住宅小区中所使用综合管网，很大程度地提高了物业管理的水平。
总体来说，综合管网的实施利弊相间，一方面是维修、养护和管理十分便捷，可以为小区的安全提供保障；另一方面，要考虑多重因素再进行施工是非常有难度的。
一、综合管网的整体设计布局（一）管道顺序的摆放要想保证给水管道的设置合理和保持水质不能受到任何污染的前提下，要成功的避开排污管道，要求与雨水管道和污水管道之间的水平距离要大于等于80cm，垂直间的距离要高于10cm；燃气管道必须避开污水管道和及供电管道，并且与强电管道的水平间距至少保持100cm，垂直间距保持25cm，与弱电管道的水平间距保持100cm，垂直间距保持15cm，这种摆放距离是为了防止燃气管道发生危险时，气体会外泄，顺着污水管道，从而与水产生反应形成沼气，情况是十分危险的。
另外，弱电管道与强电管道的放置也要隔开，因为弱电信号会受到强电产生的磁场的影响。
由此得出，综合网管对管道的放置位置提出了很高的要求。
比较合理的放置顺序依次是（按照由远到近的方向）：排污管道、雨水管道、消防补给管道、燃气管道、供水管道、弱电管道、供热管道、强电管道。
只要依照此种方法进行设计，既符合有关规定，又能不会导致水污染，而且使得燃气、弱电管道的布置都能符合要求。
（二）管道尺寸的设计在设计图纸中只有框架结构，管道安装的平面距离并未做明确说明，要计算各个管道之间的水平间距单单靠图纸上的比例是有一定困难的，如此会致使实际施工中管道和管道之间的距离无法确定下来，会与道路景观还有绿化设施形成矛盾，所以在确定各个管道的平面尺寸时，要采取图纸与实际情况相结合的方法，尽可能地保证路面下方没有管道，还有台阶、树池周围没有井。
建筑给水排水工程课程设计-多层住宅楼给排水工程设计【全套图纸】 .doc全套图纸，加1538937062010 级课程设计题目：1栋建筑给水排水工程班级：学号：姓名：指导教师：年月《建筑给水排水工程》课程设计任务书一、目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。
2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。
3、提高建筑给水排水的设计计算及绘图能力。
4、熟悉并能应用一些常用的设计规范、手册等资料。
5、培养独立的分析问题和解决问题的能力。
二、设计题目荷花园安置小区1栋建筑给水排水工程荷花园安置小区2栋建筑给水排水工程三、工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策四、设计资料荷花园安置小区项目新建1栋楼相同建筑10幢、2栋楼相同建筑8幢（含1栋、2栋）。
另外有配套的水池、泵房、幼儿园、会所、传达室、物业管理中心及室外变配电等设施。
泵房及其他设备间位于所设计楼栋的北面、距所指定的设计建筑最北最西轴线35m。
本次只设计小区内指定1栋或2栋住宅楼的某户型（A、B、C、D户型中所指定的一种）进行室内给水、消防、雨水、排水系统。
建筑长、宽、高尺寸见图。
各卫生器具均不进行热水系统的计算和配管，但定额应按实际条件要求。
住宅楼的消防用电设备为三级负荷供电。
天沟或檐沟宽500mm、深500mm、屋面排水形式自己确定，坡向图上仅为示意，也可按自己的雨水斗的设置方向来确定。
其他未说明的条件见平面布置图。
各住宅部分的条件见下表。
1#楼：1、本工程为多层住宅楼，共8层，建筑长、宽、高尺寸见图。
1~8层为住宅，层高均为2.8m。
住宅部分有3种户型，每个同学只按照指定的户型进行设计，视其他户型与所指定的户型相同，且以所指定的户型为最不利用水位置进行水力计算，为2室2厅1厨1卫。
每层为六户人家。
厨房内设洗涤池1个（洗涤池类型详见下表）；卫生间内有喷头、大便器、洗脸盆（喷头、大便器类型详见下表）；阳台有洗衣机。
