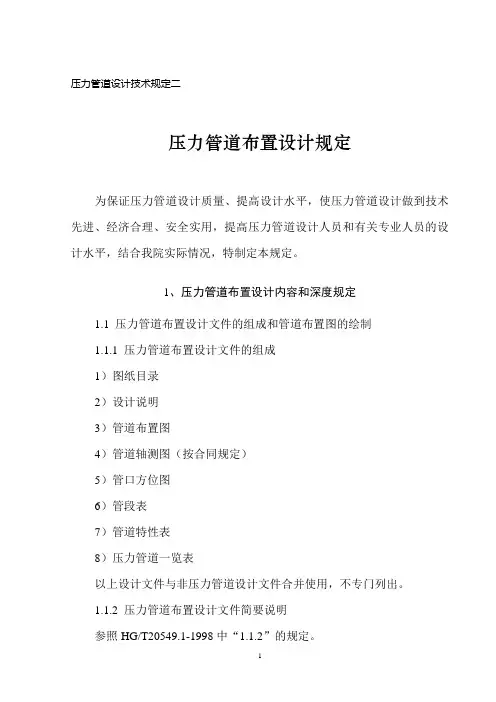

压力管道设计技术规定二压力管道布置设计规定为保证压力管道设计质量、提高设计水平,使压力管道设计做到技术先进、经济合理、安全实用,提高压力管道设计人员和有关专业人员的设计水平,结合我院实际情况,特制定本规定。
1、压力管道布置设计内容和深度规定1.1 压力管道布置设计文件的组成和管道布置图的绘制1.1.1 压力管道布置设计文件的组成1)图纸目录2)设计说明3)管道布置图4)管道轴测图(按合同规定)5)管口方位图6)管段表7)管道特性表8)压力管道一览表以上设计文件与非压力管道设计文件合并使用,不专门列出。
1.1.2 压力管道布置设计文件简要说明参照HG/T20549.1-1998中“1.1.2”的规定。
1.1.3 压力管道走向图内容和深度规定参照HG/T20549.1-1998中“1.2”的规定。
1.1.4 压力管道布置图(研究版)内容和深度规定参照HG/T20549.1-1998中“1.3”的规定。
1.2 管道布置图(设计版)画法规定1.2.1 按照HG/T20549.1-1998中“2.1,2.2,2.3,2.4,2.5,2.6”的规定执行。
1.3 界外管道(外管)图的绘制参照HG/T20549.1-1998中“4”的规定。
1.4 管道轴测图按照HG/T20549.1-1998中“5”的规定。
1.5 设备管口方位图按照HG/T20549.1-1998中“6”的规定。
设备管口方位图应有设备专业人员会签。
1.6 夹套加热管道参照HG/T20549.1-1998中“8”的规定。
1.7 管道通用连接组的表示方法按照HG/T20549.1-1998中“9”的规定。
在“9”的规定中没有的管道通用连接组,设计人员可自行规定,在首页图中作出说明。
1.8 管段表、管道特性表、管道材料等级表、压力管道一览表、保温材料一览表、防腐一览表、管架表按照院现行规定。
1.9 设计说明参照HG/T20549.1-1998中“12”规定。
目录一、压力管道设计基本规定总则本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。
本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。
非压力管道的设计可参照本规定执行。
本规定不适用于GB/《压力管道规范工业管道》第1部分:总则第条规定的管道范围。
压力管道,是指最高工作压力大于或等于(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
压力管道类别、级别划分GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
GA1级:符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于的长输管道。
(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于,并且输送距离(指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
GA2级:GA1级以外的长输(油气)管道为GA2级。
GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GB1级和GB2级。
GB1级:城镇燃气管道。
GB2级:城镇热力管道。
GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GC1级、GC2级、GC3级。
GC1级:符合下列条件之一的工业管道为GC1级:(1)输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。
(2)输送GB50160-1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于的管道。
压力管道设计技术规定 Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998目录一、压力管道设计基本规定总则本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。
本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。
非压力管道的设计可参照本规定执行。
本规定不适用于GB/《压力管道规范工业管道》第1部分:总则第条规定的管道范围。
压力管道,是指最高工作压力大于或等于(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
压力管道类别、级别划分GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
GA1级:符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于的长输管道。
(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于,并且输送距离(指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
GA2级:GA1级以外的长输(油气)管道为GA2级。
GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GB1级和GB2级。
GB1级:城镇燃气管道。
GB2级:城镇热力管道。
GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GC1级、GC2级、GC3级。
GC1级:符合下列条件之一的工业管道为GC1级:(1)输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。

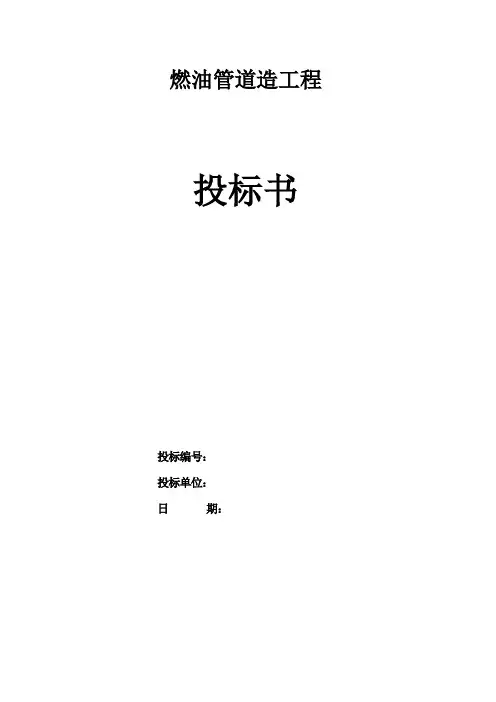

燃油管道造工程投标书投标编号:投标单位:日期:目录一、编制说明二、编制依据三、工程概况四、施工组织设计1.施工程序2.施工技术要求3.分部工程施工方法五、工程质量、工期、安全文明施工目标及施工技术措施六、项目经理及主要人员情况(附相关人员证书)七、拟为本工程投入劳动力及施工机械计划八、公司及项目经理同类业绩(附合同复印件)九、企业概况十、特殊作业资格证书十一、施工进度计划一、编制说明本方案为燃油管道等改造项目工程而编制的,参照前期锅炉专业拆迁改造设计方案、生产技术部提供的基础资料、设计院提供的初设计图纸,以及现场踏勘收集的资料等情况,按照有关规范编制的此方案。
二、编制依据1.《建筑工程施工质量验收统一标准》GB50300-20012.《混凝土结构工程施工质量验收规范》GB50210-20013.《混凝土结构工程质量验收规范》GB50204-20024.《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5007-925.《电力建设施工及验收技术规范》(管道篇)DL5031-946.《工业金属管道工程施工及验收规范》GB50235-977.《压力钢管制造安装及验收规范》DL5017-938.《火力发电厂水工设计规范》DL/T5339-20069.本工程的招标文件及现场勘察。
三、工程概况四、施工组织设计1.施工程序2.施工技术要求:(1)、本项目为技改工程,遵循保持现有各系统运行不受影响的情况下开展施工。
(2)、按照国家最新颁发的《工业金属管道施工规范》及其它相关规程规范进行施工。
管道焊接工艺及质量标准按照电力建设施工及验收技术规范DL5007《焊接篇》进行;焊接接头探伤标准按照JB4730《无损检测》执行。
(3)、管道支架采用钢筋砼支架,管道分层布置,管道布置排列顺序一致,避免交错,整体布置整齐。
管道清水混凝土支座要求强度达到设计要求,内实外光,线角清晰,节点方正,色泽均匀、一致,模板缝平整、均匀.。

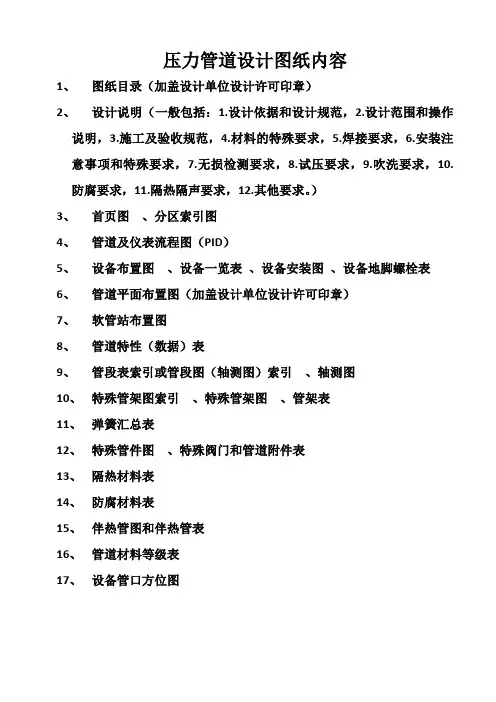

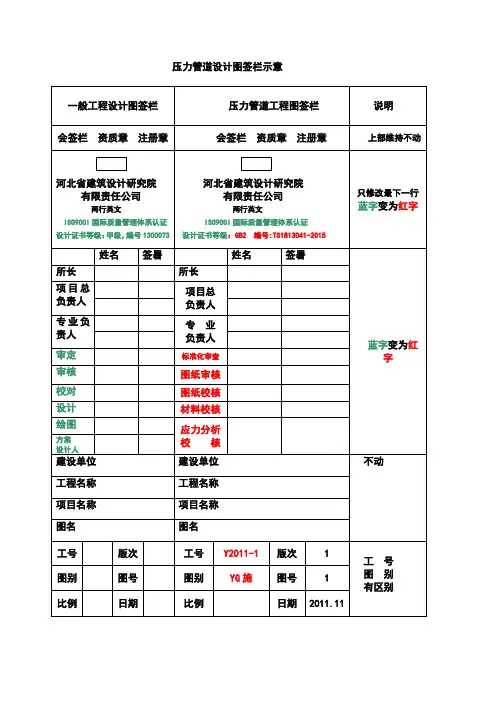

压力管道设计图纸内容
1、图纸目录(加盖设计单位设计许可印章)
2、设计说明(一般包括:1.设计依据和设计规范,2.设计范围和操作
说明,3.施工及验收规范,4.材料的特殊要求,5.焊接要求,6.安装注意事项和特殊要求,7.无损检测要求,8.试压要求,9.吹洗要求,10.
防腐要求,11.隔热隔声要求,12.其他要求。
)
3、首页图、分区索引图
4、管道及仪表流程图(PID)
5、设备布置图、设备一览表、设备安装图、设备地脚螺栓表
6、管道平面布置图(加盖设计单位设计许可印章)
7、软管站布置图
8、管道特性(数据)表
9、管段表索引或管段图(轴测图)索引、轴测图
10、特殊管架图索引、特殊管架图、管架表
11、弹簧汇总表
12、特殊管件图、特殊阀门和管道附件表
13、隔热材料表
14、防腐材料表
15、伴热管图和伴热管表
16、管道材料等级表
17、设备管口方位图。

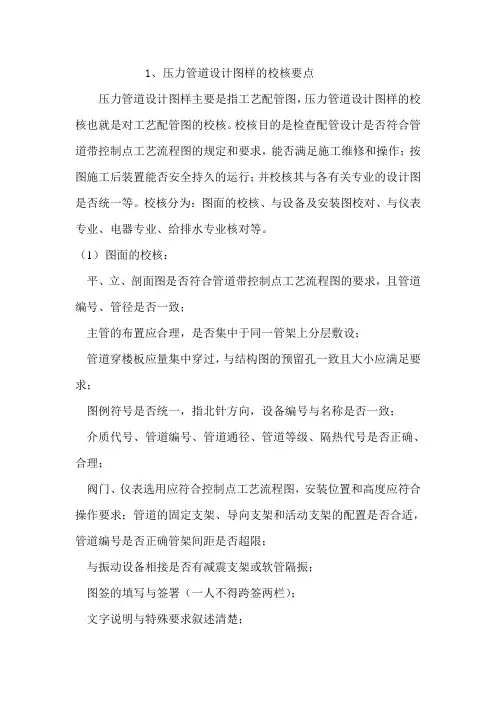

1、压力管道设计图样的校核要点压力管道设计图样主要是指工艺配管图,压力管道设计图样的校核也就是对工艺配管图的校核。
校核目的是检查配管设计是否符合管道带控制点工艺流程图的规定和要求,能否满足施工维修和操作;按图施工后装置能否安全持久的运行;并校核其与各有关专业的设计图是否统一等。
校核分为:图面的校核、与设备及安装图校对、与仪表专业、电器专业、给排水专业核对等。
(1)图面的校核:平、立、剖面图是否符合管道带控制点工艺流程图的要求,且管道编号、管径是否一致;主管的布置应合理,是否集中于同一管架上分层敷设;管道穿楼板应量集中穿过,与结构图的预留孔一致且大小应满足要求;图例符号是否统一,指北针方向,设备编号与名称是否一致;介质代号、管道编号、管道通径、管道等级、隔热代号是否正确、合理;阀门、仪表选用应符合控制点工艺流程图,安装位置和高度应符合操作要求;管道的固定支架、导向支架和活动支架的配置是否合适,管道编号是否正确管架间距是否超限;与振动设备相接是否有减震支架或软管隔振;图签的填写与签署(一人不得跨签两栏);文字说明与特殊要求叙述清楚;(2)与设备及安装图校对设备基础与制造商提供(样本)的尺寸一致;配管与设备配合的法兰规格、密封面型式是否一致;与设备连接的管道有无适合的固定点和支架,避免管线自重和热胀推力损坏设备(3)与仪表专业、电器专业、给排水专业核对配管是否满足仪表的要求;仪表变送器的布置,有否影响操作、维修和安全;仪表管缆与工艺配管是否分层分区各行其道;气体监测报警仪的位置,标高、数量是否符合工艺要求;报警装置、安全阀设置是否满足工艺要求;仪表用气和工艺用汽的设备位置、标高、管径能否满足仪表要求。
设计单位日常管理工作《管理规则》第七十条日常管理工作中共例出9点,其中第3款要加以说明:这一条对设计文件应加盖资格印章的“压力管道平面布置图”国家质量技术监督局质技监局锅发[1999]272号文《压力管道设计单位设计资格认可与管理办法》第六章管理与监督第四十一条第4点:GB 类GA2、GC2级压力管道设计文件:带控制点工艺流程图、设备布置图、管道布置图、管道设计工程规定(管道设计说明)、管道材料设计规定上要设计、校核、审核三级签署,并在“图纸目录、压力管道平面布置图”加盖资格印章。
压力管道设计图纸内容
1、图纸目录(加盖设计单位设计许可印章)
2、设计说明(一般包括:1.设计依据和设计规范,2.设计范围和操作说明,3.施工及验收规范,4.材料的特殊要求,5.焊接要求,6.安装注意事项和特殊要求,7.无损检测要求,8.试压要求,9.吹洗要求,10.防腐要求,11.隔热隔声要求,12.其他要求。
)(加盖设计单位设计许可印章)
3、首页图、分区索引图
4、管道及仪表流程图(PID)
5、设备布置图、设备一览表、设备安装图、设备地脚螺栓表
6、管道平面布置图(加盖设计单位设计许可印章)
7、软管站布置图
8、管道特性(数据)表(管道内物料介质需要标明)
9、管段表索引或管段图(轴测图)索引、轴测图
10、特殊管架图索引、特殊管架图、管架表
11、弹簧汇总表
12、特殊管件图、特殊阀门和管道附件表
13、隔热材料表
14、防腐材料表
15、伴热管图和伴热管表
16、管道材料等级表
17、设备管口方位图。
