《机械制图教案》一、教学目标1. 让学生掌握机械制图的基本知识，包括图幅、比例、标注等。
2. 培养学生识图和画图的能力，能熟练地阅读和绘制机械图纸。
3. 引导学生了解机械制图在工程领域的应用，提高学生的工程意识。
二、教学内容1. 图纸的基本知识：图幅、比例、标注等。
2. 常见机械零件的绘制方法：轴、齿轮、轴承等。
3. 机械装配图的绘制方法：装配顺序、装配关系等。
4. 机械零件图的绘制方法：零件名称、材料、尺寸等。
5. 机械制图软件的使用：AutoCAD、SolidWorks等。
三、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用案例分析法，分析实际工程中的机械图纸。
3. 采用实践教学法，让学生动手绘制机械图纸。
4. 采用小组讨论法，培养学生团队合作精神。
四、教学准备1. 准备相关的教学PPT，展示机械制图的知识点和实例。
2. 准备机械制图软件，如AutoCAD、SolidWorks等。
3. 准备机械图纸实例，用于分析和实践。
4. 准备whiteboard 和markers，用于板书和标注。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。
2. 作业完成情况：检查学生完成的机械图纸，评估学生的理解和掌握程度。
3. 期末考试：设置有关机械制图的试题，评估学生对知识的掌握和应用能力。
4. 学生互评：组织学生互相评价，促进学生的交流和学习。
六、教学安排1. 课时：本课程共计32课时，每课时45分钟。
2. 教学计划：第1-8课时：讲解图纸的基本知识，图幅、比例、标注等内容。
第9-16课时：教授常见机械零件的绘制方法，如轴、齿轮、轴承等。
第17-24课时：学习机械装配图的绘制方法，包括装配顺序、装配关系等。
第25-32课时：讲解机械零件图的绘制方法，包括零件名称、材料、尺寸等。
七、教学活动1. 课堂讲解：教师讲解机械制图的基本知识和技巧，引导学生理解并掌握。
绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
单元 1 绘制平面图形1.1 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺引言前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘图工作中我们应如何使用工具正确的绘图呢?教学内容正文线段的等分法一、平行线法二、分规试分法圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分椭圆的画法椭圆的长轴和短轴：两条相互垂直而且对称的轴。
椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。
椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。
已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。
机械制图教案详细目录第一章制图基础知识和技能 -------------------------------------------------------------------------------------------- 2 第一讲绘图仪器的使用与《机械制图》国家标准---------------------------------------------------------- 2 第二讲几何作图尺寸标注 ----------------------------------------------------------------------------------------- 5 第二章AutoCAD绘图基础 ---------------------------------------------------------------------------------------------- 8 第一讲AutoCAD绘图基础---------------------------------------------------------------------------------------- 8 第二讲AutoCAD的绘图风格------------------------------------------------------------------------------------10 第三章点、直线、平面的投影 ----------------------------------------------------------------------------------------12 第一讲三视图的形成及其投影规律----------------------------------------------------------------------------12 第二讲点、直线、平面的投影 ----------------------------------------------------------------------------------19 第三讲平面内的点和直线----------------------------------------------------------------------------------------22 第四讲投影变换-----------------------------------------------------------------------------------------------------27 第四章基本立体的投影--------------------------------------------------------------------------------------------------34 第一讲基本立体的投影 -------------------------------------------------------------------------------------------35 第二讲圆柱截交线--------------------------------------------------------------------------------------------------36 第三讲圆锥、圆球截交线 ----------------------------------------------------------------------------------------39 第四讲圆柱相贯线--------------------------------------------------------------------------------------------------42 第五讲辅助平面法求相贯线 -------------------------------------------------------------------------------------45 第五章组合体 --------------------------------------------------------------------------------------------------------------47 第一讲组合体的画图-----------------------------------------------------------------------------------------------48 第二讲组合体的看图方法----------------------------------------------------------------------------------------50 第三讲组合体的尺寸标注----------------------------------------------------------------------------------------53 第四讲综合举例-----------------------------------------------------------------------------------------------------56 第六章轴测图 --------------------------------------------------------------------------------------------------------------58 第一讲正等轴测图--------------------------------------------------------------------------------------------------58 第七章机件表达方法-----------------------------------------------------------------------------------------------------64 第一讲基本视图-----------------------------------------------------------------------------------------------------64 第二讲剖视图（一）-----------------------------------------------------------------------------------------------67 第三讲剖视图--------------------------------------------------------------------------------------------------------69 第四讲断面图和其他表达方法 ----------------------------------------------------------------------------------73 第五讲综合举例-----------------------------------------------------------------------------------------------------77 第八章标准件和常用件--------------------------------------------------------------------------------------------------79 第一讲螺纹及螺纹联结 -------------------------------------------------------------------------------------------80 第二讲螺纹联接件--------------------------------------------------------------------------------------------------83 第三讲键联接--------------------------------------------------------------------------------------------------------85 第四讲齿轮 -----------------------------------------------------------------------------------------------------------88 第五讲弹簧和滚动轴承 -------------------------------------------------------------------------------------------95 第八章标准件和常用件--------------------------------------------------------------------------------------------------99 第一讲螺纹及螺纹联结 -------------------------------------------------------------------------------------------99 第二讲螺纹联接件------------------------------------------------------------------------------------------------ 103 第三讲键联接------------------------------------------------------------------------------------------------------ 106 第四讲齿轮 --------------------------------------------------------------------------------------------------------- 109 第五讲弹簧和滚动轴承 ----------------------------------------------------------------------------------------- 117 第十章装配图 ------------------------------------------------------------------------------------------------------------ 120 第一讲装配图的基本知识 -------------------------------------------------------------------------------------- 120第二讲部件测绘（1）------------------------------------------------------------------------------------------- 125 第三讲部件测绘（2）------------------------------------------------------------------------------------------- 131 第四讲读装配图--------------------------------------------------------------------------------------------------- 138第一章制图基础知识和技能第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T14689-1993）（2）标题栏（GB/T106091-1989)（3）比例（GB/T14690-1993) （4）字体（GB/T14691-1993）（5）线型及应用（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学设计（1）图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。
2. 掌握机械制图的规范和标准。
3. 学会使用机械制图工具和材料。
教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。
2. 机械制图的规范和标准，如图幅、比例、标注等。
3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。
教学步骤：1. 介绍机械制图的基本概念和术语。
2. 讲解机械制图的规范和标准。
3. 演示机械制图工具和材料的使用方法。
4. 学生练习绘制简单的机械制图。
教学评价：1. 学生能理解机械制图的基本概念和术语。
2. 学生能掌握机械制图的规范和标准。
3. 学生能熟练使用机械制图工具和材料。
机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。
2. 掌握机械制图的投影方法。
3. 学会绘制机械制图的基本视图。
教学内容：1. 机械制图的投影原理，如正投影、斜投影等。
2. 机械制图的投影方法，如主视图、俯视图、左视图等。
3. 绘制机械制图的基本视图，如直线、平面、圆等。
教学步骤：1. 介绍机械制图的投影原理。
2. 讲解机械制图的投影方法。
3. 演示绘制机械制图的基本视图。
4. 学生练习绘制机械制图的基本视图。
教学评价：1. 学生能理解机械制图的投影原理。
2. 学生能掌握机械制图的投影方法。
3. 学生能熟练绘制机械制图的基本视图。
机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。
2. 掌握机械制图的标注方法。
3. 学会绘制机械制图的标注。
教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。
2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。
3. 绘制机械制图的标注。
教学步骤：1. 介绍机械制图的标注意义。
2. 讲解机械制图的标注方法。
3. 演示绘制机械制图的标注。
4. 学生练习绘制机械制图的标注。
教学评价：1. 学生能理解机械制图的标注意义。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。
二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。
2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。
3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。
三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。
教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。
四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。
2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。
2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。
3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。
4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。
6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。
七、作业设计1. 作业题目：绘制一个简单轴测图。
2. 答案：根据所学知识，参照教材示例，完成作业。
八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。
2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。
整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。
通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。
重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。

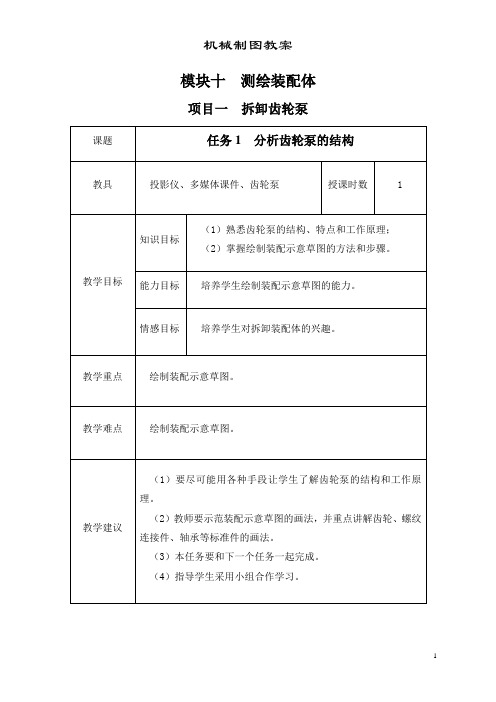

模块十测绘装配体
项目一拆卸齿轮泵
课题任务1 分析齿轮泵的结构
教具投影仪、多媒体课件、齿轮泵授课时数 1
教学目标知识目标
（1）熟悉齿轮泵的结构、特点和工作原理；
（2）掌握绘制装配示意草图的方法和步骤。
能力目标培养学生绘制装配示意草图的能力。
情感目标培养学生对拆卸装配体的兴趣。
教学重点绘制装配示意草图。
教学难点绘制装配示意草图。
教学建议
（1）要尽可能用各种手段让学生了解齿轮泵的结构和工作原理。
（2）教师要示范装配示意草图的画法，并重点讲解齿轮、螺纹连接件、轴承等标准件的画法。
（3）本任务要和下一个任务一起完成。
（4）指导学生采用小组合作学习。
教学内容教学方法
【任务引入】
分析齿轮泵的结构及特点，绘制装配示意草图。
【知识链接】
齿轮泵的工作原理：主、从动齿轮和泵体一起构成密封工作容积，齿向接触线将左、右两腔隔开，形成吸、压油腔。
右侧吸油腔内的轮齿脱离啮合，密封工作腔容积不断增大，形成部分真空，油箱中的油液在外界大气压的作用下进入吸油腔，并被旋转的轮齿带入左侧的压油腔。
左侧压油腔内的轮齿不断进入啮合，使密封工作腔容积减小，油液受到挤压被排往系统。
【任务实施】
〖STEP1〗概括了解
1．分析标牌
齿轮泵额定流量为25L/min；额定压力为2.5Mpa。
2．分析形体
在输入轴端有4个安装螺纹孔，在另一端面各有一个进、出油管接口。
〖STEP2〗分析结构
采用分离三片式结构，主要由主、从动齿轮，驱动轴，泵体及左、右泵盖等主要零件构成。
泵体内装有一对啮合齿轮，两齿轮分别用键固定在由滚针轴承支承的主动轴和从动轴上；在主动轴的输入端用骨架式Y型橡胶密封圈密封；左、右泵盖上装有3个闷盖将轴承孔封堵，以防止灰尘进入及泄漏。
教师：展示齿轮泵。
学生：分析齿轮泵的结构。
教师：结合多媒体演示，讲解齿轮泵的工作原理。
教师：讲解标牌的内容。
学生：分析标牌。
学生：分析齿轮泵的外形。
教师：讲解齿轮泵的结构。
教学内容教学方法〖STEP3〗分析装配关系
1．连接分析
采用6个内六角螺钉将左、右泵盖和泵体连接起来，用两个圆锥销定位；主、从动轴与齿轮采用普通平键连接，轴向用弹性钢丝挡圈固定。
2．配合分析
齿轮齿顶圆与泵体的配合以及齿轮端面与左、右泵盖的配合均采用微小间隙配合，主、从动轴与齿轮的配合均采用微小过盈配合，闷盖与左、右泵盖上的轴承孔采用过盈配合。
四、绘制装配示意图
装配示意草图：用规定的符合和较形象的轮廓线，绘制出装配体及组成部分的连接、装配关系的示意图。
绘制装配示意图的目的：记录装配体的结构、零件的名称、数量、装配关系、工作原理、传动路线和拆卸顺序。
教师：分析各零件间的连接方式和配合关系。
教师：讲解装配示意草图的绘制方法。
学生：绘制装配示意草图。
教师：巡回指导。
课题任务2 拆卸齿轮泵
教具
投影仪、多媒体课件、齿轮泵、拆卸工
具
授课时数 3
教学目标知识目标
（1）了解拆卸的基本要求和拆卸注意事项；
（2）了解常用拆卸工具及设备；
（3）掌握拆卸装配体的方法和步骤。
能力目标
（1）能拟定拆卸方案；
（2）培养拆卸装配体的能力；
（3）能分析零件的结构及用途，能确定标准件的规格、型号。
情感目标培养学生拆卸装配体的兴趣。
教学重点拆卸装配体。
教学难点拆卸装配体。
教学建议（1）教师要重点讲解并演示拆卸装配体。
（2）在学生拆卸齿轮泵时，要注意巡回指导，防止学生损坏装配体。
（3）指导学生采用小组合作学习。
教学内容教学方法
【任务引入】
拆卸齿轮泵，分析泵体、泵盖等主要零件的内部结构。
【知识链接】
一、拆卸的基本要求
拆卸顺序：从外部拆到内部，从上部拆到下部，先拆成部件或组件，再拆成零件。
二、拆卸注意事项
（1）制订拆卸方案，准备拆卸工具和设备。
（2）严禁乱敲打、硬撬拉，避免损坏零件。
（3）不易拆卸或拆卸后会降低连接质量的零件，可不拆卸。
（4）对于容易产生位移而又无定位装置或有方向性要求的相配件，应先作好标记。
（5）在拆卸高速旋转的零、部件时，应注意尽量不破坏原来的平衡状态。
对于螺纹紧固件等零件，一定要辨别清楚其旋转方向。
（6）用击卸法冲击零件时，必须垫好软衬垫，或使用软材料（如紫铜）做的锤子或冲棒，以防止损坏零件表面。
（7）注意保护主要结构件。
应保存价值较高、制造困难或质量较好的零件。
（8）拆下的零件应尽快清洗，并涂油防锈，妥善保管。
零件较多时，要按部件分门别类，作好标记后放置。
（9）对于长径比较大的零件，应垂直悬挂。
重型零件可用多支点支承卧放。
教师：展示齿轮泵。
学生：分析其结构。
教师：讲解拆卸的基本要求。
教师：讲解拆卸注意事项。
