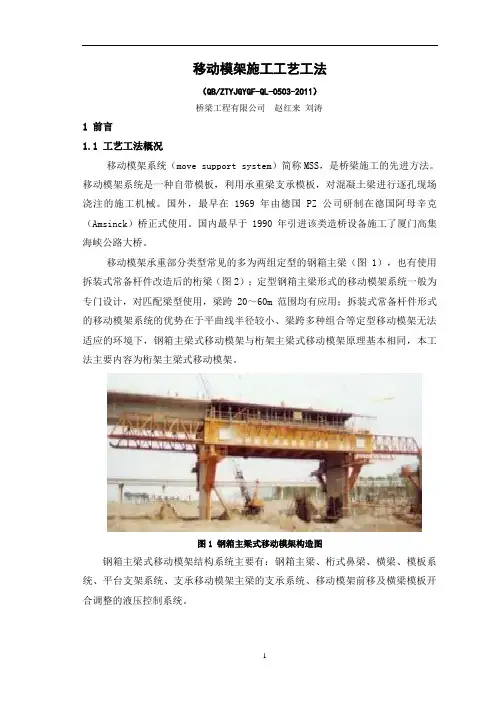

移动模架施工工艺工法(QB/ZTYJGYGF-QL-0503-2011)桥梁工程有限公司赵红来刘涛1 前言1.1 工艺工法概况移动模架系统(move support system)简称MSS,是桥梁施工的先进方法。
移动模架系统是一种自带模板,利用承重梁支承模板,对混凝土梁进行逐孔现场浇注的施工机械。
国外,最早在1969年由德国PZ公司研制在德国阿母辛克(Amsinck)桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
移动模架承重部分类型常见的多为两组定型的钢箱主梁(图1),也有使用拆装式常备杆件改造后的桁梁(图2);定型钢箱主梁形式的移动模架系统一般为专门设计,对匹配梁型使用,梁跨20~60m范围均有应用;拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下,钢箱主梁式移动模架与桁架主梁式移动模架原理基本相同,本工法主要内容为桁架主梁式移动模架。
图1 钢箱主梁式移动模架构造图钢箱主梁式移动模架结构系统主要有:钢箱主梁、桁式鼻梁、横梁、模板系统、平台支架系统、支承移动模架主梁的支承系统、移动模架前移及横梁模板开合调整的液压控制系统。
图2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成:①固定于桥墩上部用来支承桁梁平台的支承体系;②收折式桁梁平台;③平台转跨推进行走系统;④支架平台上的满堂支架体系。
1.2 工艺原理1.2.1 整个支撑体系附着于支撑墩柱或支承于桥梁承台上,通过支撑键及预埋键盒,将施工荷载全部转移至墩柱或承台之上,不再设置临时支墩。
1.2.2 每组桁梁通过可收折横联形成整体,作为现浇梁施工的支架平台。
1.2.3 支撑体系上设置横、纵及竖向移动装置,完成横移、纵移及高度调整。
2 工艺工法特点2.1 无需地基处理,能对高度较大、无法或较难设置落地支架的现浇梁进行施工,减少了对环境的依赖和破坏,适用范围广。
2.2 使用常备杆件,可依具体施工条件进行组合,适应性强。

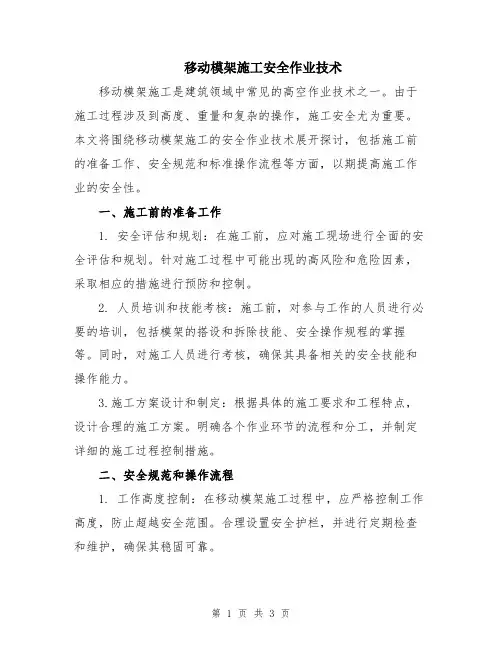

移动模架施工安全作业技术移动模架施工是建筑领域中常见的高空作业技术之一。
由于施工过程涉及到高度、重量和复杂的操作,施工安全尤为重要。
本文将围绕移动模架施工的安全作业技术展开探讨,包括施工前的准备工作、安全规范和标准操作流程等方面,以期提高施工作业的安全性。
一、施工前的准备工作1. 安全评估和规划:在施工前,应对施工现场进行全面的安全评估和规划。
针对施工过程中可能出现的高风险和危险因素,采取相应的措施进行预防和控制。
2. 人员培训和技能考核:施工前,对参与工作的人员进行必要的培训,包括模架的搭设和拆除技能、安全操作规程的掌握等。
同时,对施工人员进行考核,确保其具备相关的安全技能和操作能力。
3.施工方案设计和制定:根据具体的施工要求和工程特点,设计合理的施工方案。
明确各个作业环节的流程和分工,并制定详细的施工过程控制措施。
二、安全规范和操作流程1. 工作高度控制:在移动模架施工过程中,应严格控制工作高度,防止超越安全范围。
合理设置安全护栏,并进行定期检查和维护,确保其稳固可靠。
2.负重控制:在搭设和拆除模架时,必须合理控制每层模架的负重,避免超过其承载能力范围。
同时,在模架上的作业设备和材料也要按照规定的负重进行放置和摆放,避免过载和不平衡。
3. 安全带和防护装备:施工人员必须佩戴安全带,并正确使用其固定牢靠。
同时,根据施工现场的实际情况,配备必要的防护装备,如头盔、安全鞋、防护眼镜等,确保施工人员的人身安全。
4. 火灾防控:施工现场应建立起火灾防控机制,包括可燃物的储存和运输、明火的控制、消防器材的配置等。
定期进行火灾应急演练,提高施工人员的火灾应急能力。
5. 施工现场的清洁和整理:施工现场的清洁和整理是施工安全的基础。
定期清理施工现场,及时清除垃圾、积水和杂物等,确保施工过程的整洁和安全。
6. 施工环境的监测和控制:施工过程中,应对空气质量、温度和湿度等环境因素进行监测和控制。
根据监测结果,采取必要的防护措施,避免施工人员因环境因素造成的身体不适和危险。
