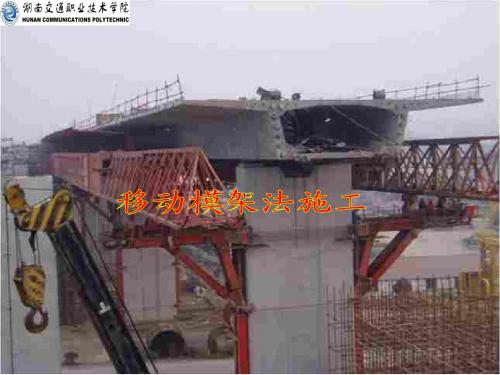

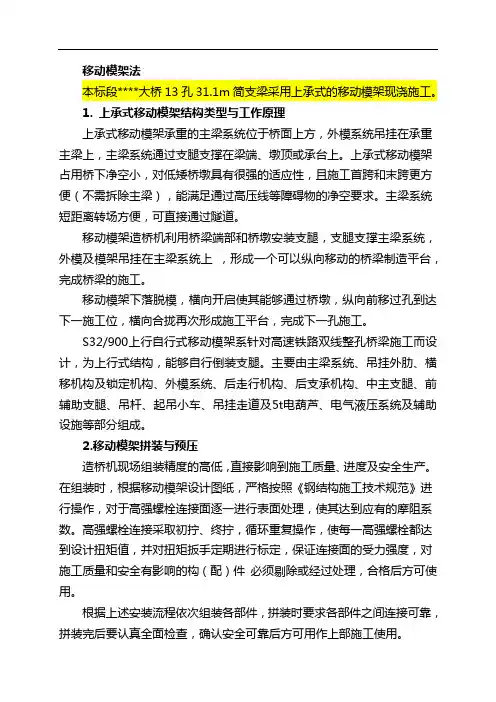

移动模架法本标段****大桥13孔31.1m简支梁采用上承式的移动模架现浇施工。
1.上承式移动模架结构类型与工作原理上承式移动模架承重的主梁系统位于桥面上方，外模系统吊挂在承重主梁上，主梁系统通过支腿支撑在梁端、墩顶或承台上。
上承式移动模架占用桥下净空小，对低矮桥墩具有很强的适应性，且施工首跨和末跨更方便（不需拆除主梁），能满足通过高压线等障碍物的净空要求。
主梁系统短距离转场方便，可直接通过隧道。
移动模架造桥机利用桥梁端部和桥墩安装支腿，支腿支撑主梁系统，外模及模架吊挂在主梁系统上，形成一个可以纵向移动的桥梁制造平台，完成桥梁的施工。
移动模架下落脱模，横向开启使其能够通过桥墩，纵向前移过孔到达下一施工位，横向合拢再次形成施工平台，完成下一孔施工。
S32/900上行自行式移动模架系针对高速铁路双线整孔桥梁施工而设计，为上行式结构，能够自行倒装支腿。
主要由主梁系统、吊挂外肋、横移机构及锁定机构、外模系统、后走行机构、后支承机构、中主支腿、前辅助支腿、吊杆、起吊小车、吊挂走道及5t电葫芦、电气液压系统及辅助设施等部分组成。
2.移动模架拼装与预压造桥机现场组装精度的高低，直接影响到施工质量、进度及安全生产。
在组装时，根据移动模架设计图纸，严格按照《钢结构施工技术规范》进行操作，对于高强螺栓连接面逐一进行表面处理，使其达到应有的摩阻系数。
高强螺栓连接采取初拧、终拧，循环重复操作，使每一高强螺栓都达到设计扭矩值，并对扭矩扳手定期进行标定，保证连接面的受力强度，对施工质量和安全有影响的构（配）件必须剔除或经过处理，合格后方可使用。
根据上述安装流程依次组装各部件，拼装时要求各部件之间连接可靠，拼装完后要认真全面检查，确认安全可靠后方可用作上部施工使用。
⑴墩旁托架的安装①用水平仪测量桥墩承台两侧主支腿支撑点的标高，两点允差3㎜。
承台上主支腿支撑点必须整平并用刚性垫块，垫块面积大于支撑垫块。
若超差，建议用钢板垫平，或先用砂浆抄平后用钢板整平实。
