塑料模具制造流程图

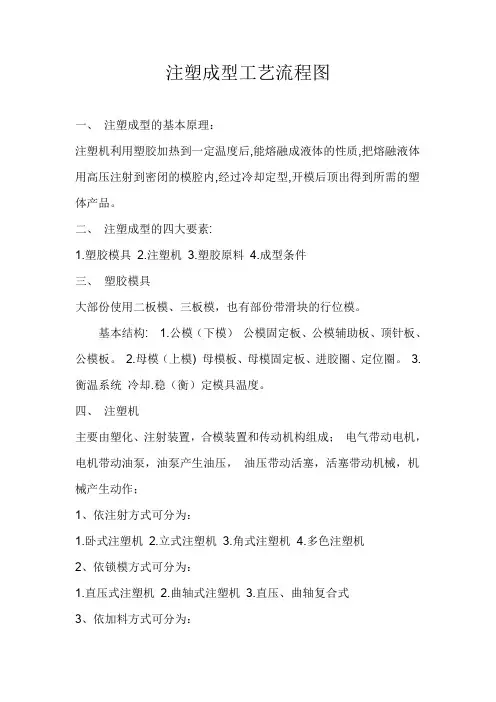

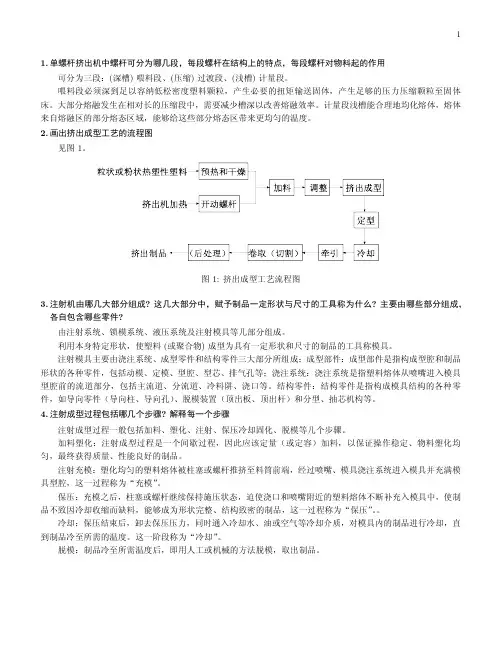

注塑成型工艺流程图一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。

二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。

基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。

2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。

3.衡温系统冷却.稳（衡）定模具温度。

四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。

b.射速、射出、保压、背压、螺杆转速分段控制。

c.搅拌性、寿命长的螺杆装置。

d.料管互换性，自动清洗。

e.油泵之平衡、稳定性。

2.锁模系统a.高速度、高钢性。

b.自动调模、换模装置。

c.自动润滑系统。

d.平衡、稳定性。

3.油压系统a.全电子式回馈控制。

b.动作平顺、高稳定性、封闭性。

c.快速、节能性。

d.液压油冷却，自滤系统。

4.电控系统a.多段化、具记忆、扩充性之微电脑控制。

b.闭环式电路、回路。

c.SSR(比例、积分、微分)温度控制。

d.自我诊断.警报功能。

e.自动生产品质管制、记录。

5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶,其分子最终成体型结构。

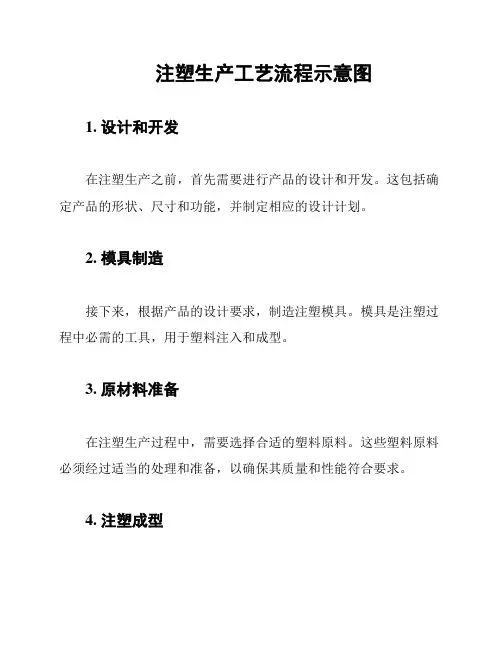

注塑生产工艺流程示意图
1. 设计和开发
在注塑生产之前，首先需要进行产品的设计和开发。

这包括确定产品的形状、尺寸和功能，并制定相应的设计计划。

2. 模具制造
接下来，根据产品的设计要求，制造注塑模具。

模具是注塑过程中必需的工具，用于塑料注入和成型。

3. 原材料准备
在注塑生产过程中，需要选择合适的塑料原料。

这些塑料原料必须经过适当的处理和准备，以确保其质量和性能符合要求。

4. 注塑成型
一旦模具制造和原材料准备完成，注塑成型过程可以开始。

这个过程涉及将熔化的塑料注入到模具中，并通过冷却和固化来形成最终的产品形状。

5. 产品后处理
完成注塑成型后，产品需要进行一些后处理步骤。

这可能包括去除余料、修整边缘、清洁和检验产品的质量。

6. 包装和发货
最后，在产品后处理完成后，注塑制品需要进行包装，并准备好运输和发货。

以上是注塑生产工艺流程的简要示意图。

实际的生产过程可能会根据具体的产品和要求有所不同，但这个示意图可以帮助了解注塑生产的基本步骤和流程。

请注意，本文档仅供参考，实际生产中需根据具体情况进行调整和改进。

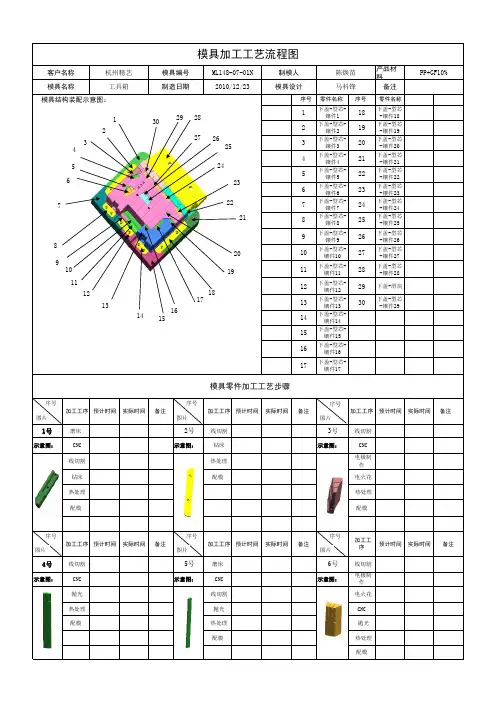

产品材料备注序号 零件名称序号零件名称1下盖-型芯-镶件118下盖-型芯-镶件182下盖-型芯-镶件219下盖-型芯-镶件193下盖-型芯-镶件320下盖-型芯-镶件204下盖-型芯-镶件421下盖-型芯-镶件215下盖-型芯-镶件522下盖-型芯-镶件226下盖-型芯-镶件623下盖-型芯-镶件237下盖-型芯-镶件724下盖-型芯-镶件248下盖-型芯-镶件825下盖-型芯-镶件259下盖-型芯-镶件926下盖-型芯-镶件2610下盖-型芯-镶件1027下盖-型芯-镶件2711下盖-型芯-镶件1128下盖-型芯-镶件2812下盖-型芯-镶件1229下盖-滑块13下盖-型芯-镶件1330下盖-型芯-镶件2914下盖-型芯-镶件1415下盖-型芯-镶件1516下盖-型芯-镶件1617下盖-型芯-镶件17加工工序 预计时间 实际时间备注加工工序 预计时间 实际时间备注加工工序 预计时间 实际时间 备注1号磨床 2号线切割 3号线切割示意图：CNC 示意图：钻床示意图：CNC 线切割 热处理 电极制作 钻床配模电火花 热处理 热处理配模配模加工工序 预计时间 实际时间备注加工工序 预计时间 实际时间备注加工工序 预计时间 实际时间备注4号线切割 5号磨床 6号线切割示意图：CNC 示意图：CNC 示意图：电极制作 抛光 线切割 电火花 热处理 抛光CNC配模热处理 抛光配模热处理配模制模人模具设计模具零件加工工艺步骤模具结构装配示意图：陈焕苗马科锋杭州精艺模具加工工艺流程图PP+GF10%ML148-07-01N 2010/12/23客户名称模具名称模具编号工具箱制造日期234578910111213141719202425262723222118166图片序号图片序号图片序号图片序号图片序号图片序号129302815。

文件制修订记录1.0目的：对影响塑胶模具生产品质的各个环节进行控制,确保生产作业在规定的方法和程序在受控状态下进行。

2.0适用范围：塑胶模具的生产和管理过程的控制。

3.0相关文件3.1文件资料和记录管制程序3.2采购管理程序3.3设计开发管制程序3.4工程变更作业管理程序3.5模具易损耗件更换及研磨标准4.0职责4.1研发部:负责开立(工作执行单)及样品确认。

4.2塑模课:负责模具之设计制作、组装、维修、二、三级保养及零配件生产,管理,自制零件与委外加工零件验收及数量核对。

4.3品保课:负责模具之零件配件及委外加工零件的检验,及试模产品之检验。

4.4采购课:负责模具材料购买,及零件委外加工。

4.5射出课:负责塑胶模具试模及模具验收。

5.0作业内容5.1塑胶模具作业流程:5.2生产计划:5.2.1塑模课依据“研发部”开立的<工作执行单>作<模具开发进度表>。

5.2.2申购、领料过程控制:依据模具设计之图面填写<请购单>申购符合HSF要求之材料,经主管核准后,交至采购办理。

5.3模具生产作业过程的控制:5.3.1生产工艺制程的控制:由模具主管负责其生产流程,各工序技术员依据图面进行作业,当相关资料需更改时,依据<<工程变更作业管理程序>>之相关设计变更进行更改。

5.3.2品质控制:各工序按<模具课制令单>生产完成后,交模具品管进行检验及HSF符合性的测试,并把所测量尺寸及HSF测试记录于<模(治)具检验记录表>及登录于<模具零件加工统计表>，判定允收后，方可交由下一道工序生产◦如判定不符合要求则退回生产单位(含分包商),并开立<模(治)具异常不良处理单>,作相关处理。

5.3.3设备品质及符合HSF的控制:设备品质\符合HSF的控制是依据<仪器、设备每日保养记录表>以及定期清洗相应设备执行。

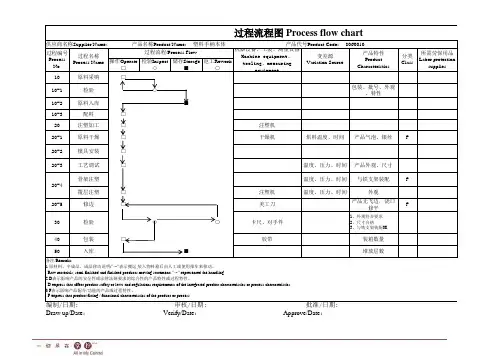

操作Operate □检验Inspect ◇储存Storage ■返工Rework ○10原料采购□10-1检验◇包装、批号、外观、特性10-2原料入库■10-3配料□20注塑加工□注塑机20-1原料干燥□干燥机烘料温度、时间产品气泡、银丝F20-2模具安装□20-3工艺调试□温度、压力、时间产品外观、尺寸骨架注塑温度、压力、时间与铁支架装配F覆层注塑□注塑机温度、压力、时间外观20-5修边□美工刀产品无飞边，浇口修平F30检验◇○卡尺、对手件1、外观符合要求2、尺寸合格3、与铁支架装配OK40包装□胶带装箱数量50入库■堆放层数变差源Variation Source 产品特性ProductCharacteristics 分类Class所需劳保用品Labor protectionsupplies过程流程图 Process flow chart供应商名称Supplier Name ： 产品名称Product Name: 塑料手柄本体 产品代号Product Code: 8060010过程流程/Process Flow 备注/Remarks ：1.原材料、半成品、成品移动说明:"→"表示搬运,装入物料箱后由人工或使用推车来移动。

Raw materials, semi-finished and finished products moving statement: "→" represented the handling2.D 表示影响产品的安全性或法律法规要求的综合性的产品特性或过程特性。

D express that affect product safety or laws and regulations requirements of the integrated product characteristics or process characteristics.3.F 表示影响产品配合/功能的产品或过程特性。

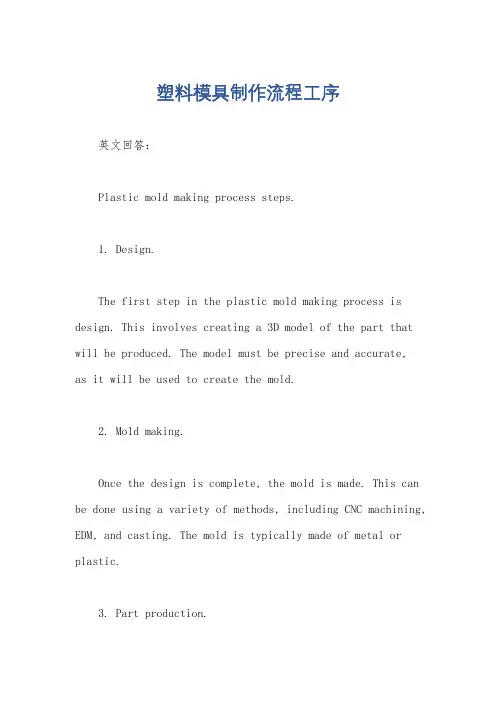

塑料模具制作流程工序英文回答：Plastic mold making process steps.1. Design.The first step in the plastic mold making process is design. This involves creating a 3D model of the part that will be produced. The model must be precise and accurate,as it will be used to create the mold.2. Mold making.Once the design is complete, the mold is made. This can be done using a variety of methods, including CNC machining, EDM, and casting. The mold is typically made of metal or plastic.3. Part production.Once the mold is made, it can be used to produce the parts. This is done by injecting molten plastic into the mold and allowing it to cool. The parts are then ejected from the mold and finished.4. Finishing.The final step in the plastic mold making process is finishing. This involves removing any excess material from the parts and smoothing the surfaces. The parts may also be painted or plated to give them a desired appearance.中文回答：塑料模具制作流程工序。

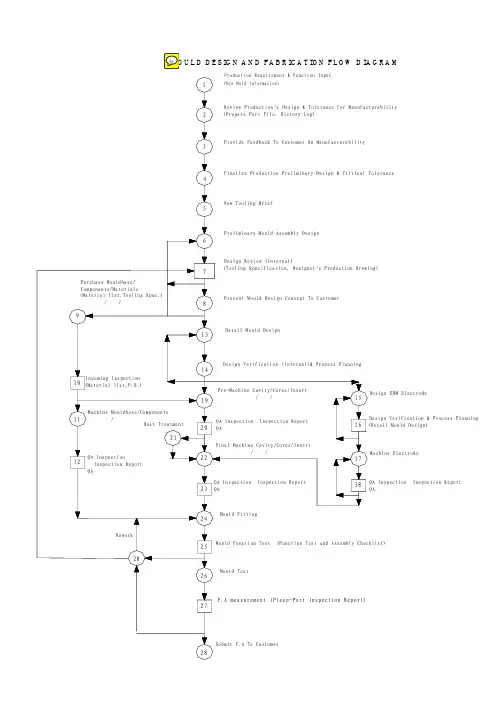

模具制造流程图
文件修订履历表
项 目 制订/修订日期 前版本/版次 最新版本/版次 修订
页次 内 容 摘 要 1 2017-11-10
A0 新制定
批 准
审 核
制 订
部 门
合约评审
图纸、样品及产品资料 市场部接单
模具制造流程图
铜公加工工 粗加工
手板制造
设计评审 产品模具设计
进料检验物料采购
下达生产指令 CNC 、线切割、EDM
精加工型腔、行位、斜顶
合 模 品质检验 品质检验 品质检验 氮 化
电 镀
蚀 纹
品质检验
模具组装 试模 品质检验
客户认可
交模试产
注塑制造流程图
市场部接单
合约评审
下达生产指令单
制作生产排程
领料、生产前准备

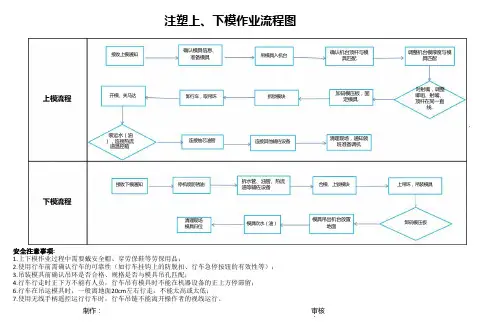

上模调机做首件
首件确认
量产
IPQC检验
加工包装。

一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法采用直压法、铸压法还是注射法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。

要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。

5. 具体结构方案（一）确定模具类型如压制模（敞开式、半闭合式、闭合式）、铸压模、注射模等。
