桥梁灌注桩施工工艺

桥梁钻孔灌注桩施工过程一、引言桥梁建设是交通基础设施的重要组成部分，而桥梁钻孔灌注桩施工是桥梁建设的关键环节之一。

钻孔灌注桩能够提高桥梁的承载能力，减少沉降，提高桥梁的稳定性。

本文将详细介绍桥梁钻孔灌注桩的施工过程。

二、施工前准备在开始钻孔灌注桩施工之前，需要进行充分的准备工作。

首先，要清理施工现场，确保场地平整，无障碍物。

然后，要安装钻孔设备，并进行调试，确保设备正常运行。

此外，还需要准备足够的混凝土和其他材料，以及必要的施工工具和安全设备。

三、钻孔施工钻孔是灌注桩施工的第一个步骤。

根据设计要求，使用适当的钻机在指定位置进行钻孔。

在钻孔过程中，要控制好钻机的速度和深度，确保钻孔的精度和质量。

同时，要定期检查钻孔的直径和垂直度，及时发现问题并进行处理。

四、清孔施工在钻孔完成后，需要对钻孔进行清理。

清孔的目的是去除钻孔内的残渣和泥浆，确保混凝土灌注的质量。

清孔一般采用循环泥浆的方法进行，需要不断搅拌和循环泥浆，直到泥浆清澈为止。

五、钢筋笼制作与安装钢筋笼是灌注桩的重要组成部分，用于加强混凝土桩的强度和承载能力。

钢筋笼一般预先制作，并在施工现场进行安装。

制作钢筋笼时，要确保钢筋的型号、规格和质量符合设计要求，钢筋笼的尺寸和形状要精确控制。

安装钢筋笼时，要确保其位置准确，并与孔口固定好，防止在灌注过程中发生移位。

六、混凝土灌注混凝土灌注是灌注桩施工的最后一步。

在钢筋笼安装完成后，应立即进行混凝土灌注。

混凝土应按照设计要求进行配比，并确保搅拌均匀。

灌注过程中，要控制好混凝土的灌注速度和数量，确保混凝土桩的强度和质量。

同时，要定期检查灌注的深度和混凝土的流动性，及时发现问题并进行处理。

在混凝土灌注完成后，要进行养护和检测工作，确保混凝土桩的质量和性能符合设计要求。

七、结论桥梁钻孔灌注桩施工是桥梁建设的重要环节之一，其施工质量直接影响到桥梁的安全性和稳定性。

因此，在施工过程中应严格控制施工质量，遵循施工规范和设计要求进行操作。

桥梁灌桩工程施工一、前言桥梁作为城市道路交通的重要组成部分，其施工过程中，灌注桩是不可或缺的环节之一。

灌注桩是指以水泥浆或混凝土为主要成分的浆液，在钻孔内压入桩孔中，形成一种负责承受桥梁荷载的基础构件。

本文将针对桥梁灌注桩工程的施工过程进行详细介绍。

二、施工前的准备工作1.设计方面在进行桥梁灌注桩工程之前，首先需要有详细的设计图纸和施工方案。

设计图纸应包括桩基础的类型、规格、数量、布置等信息，以及施工难点的处理方案和安全措施。

根据设计要求，确定桩基础的孔径、桩长和承载力等参数，以确保桥梁的安全性和稳定性。

2.勘察与试验在选择桩基础的位置和布置方式之前，需要进行勘察和试验，了解地质情况和地下水位等信息。

通过现场勘察和取芯试验，确定地质层位、土层性质、地下水情况和桩基底部条件等参数，为后续施工提供依据。

3.材料准备在进行桥梁灌注桩工程之前，需要准备好相关的材料，包括水泥、砂石、水、钢筋等。

水泥应选择优质的硅酸盐水泥，砂石应符合相关标准，水质应清洁无污染，钢筋应具备一定的强度和延展性。

4.设备准备进行桥梁灌注桩工程需要一系列的设备和机械设备，包括钻孔机、搅拌车、泵车、起重机等。

这些设备需要经过检查和调试，确保能够正常运行，保证施工过程的顺利进行。

三、灌注桩工程施工步骤1.桩基础布置在进行桥梁灌注桩工程之前，首先需要确定桩基础的布置方式和位置。

根据设计要求和现场条件，确定桩基础的位置和间距，确保桩基础的承载能力和稳定性。

通过测量和标志，将桩基础的位置和尺寸明确标注出来，为后续施工做好准备。

2.钻孔在确定好桩基础的布置方式和位置之后，进行钻孔工作。

钻孔的深度和直径应符合设计要求，确保桩基础的承载能力和稳定性。

在进行钻孔之前，需要清理孔口周围的杂物和泥土，以确保孔口的清洁度和平整度。

通过钻孔机进行钻孔作业，保证钻孔的精度和质量。

3.桩基础施工在完成钻孔工作之后，进行桩基础的施工。

先是在钻孔中进行浆液的添加，再是将钢筋放入钻孔中，最后将混凝土灌入钻孔中，形成灌注桩。

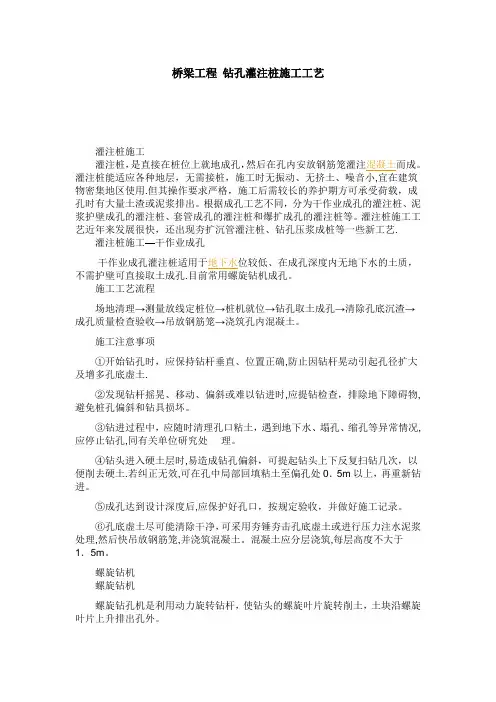

桥梁工程钻孔灌注桩施工工艺灌注桩施工灌注桩，是直接在桩位上就地成孔，然后在孔内安放钢筋笼灌注混凝土而成。

灌注桩能适应各种地层，无需接桩，施工时无振动、无挤土、噪音小,宜在建筑物密集地区使用.但其操作要求严格，施工后需较长的养护期方可承受荷载，成孔时有大量土渣或泥浆排出。

根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔的灌注桩、套管成孔的灌注桩和爆扩成孔的灌注桩等。

灌注桩施工工艺近年来发展很快，还出现夯扩沉管灌注桩、钻孔压浆成桩等一些新工艺.灌注桩施工—干作业成孔干作业成孔灌注桩适用于地下水位较低、在成孔深度内无地下水的土质，不需护壁可直接取土成孔.目前常用螺旋钻机成孔。

施工工艺流程场地清理→测量放线定桩位→桩机就位→钻孔取土成孔→清除孔底沉渣→成孔质量检查验收→吊放钢筋笼→浇筑孔内混凝土。

施工注意事项①开始钻孔时，应保持钻杆垂直、位置正确,防止因钻杆晃动引起孔径扩大及增多孔底虚土.②发现钻杆摇晃、移动、偏斜或难以钻进时,应提钻检查，排除地下障碍物,避免桩孔偏斜和钻具损坏。

③钻进过程中，应随时清理孔口粘土，遇到地下水、塌孔、缩孔等异常情况,应停止钻孔,同有关单位研究处理。

④钻头进入硬土层时,易造成钻孔偏斜，可提起钻头上下反复扫钻几次，以便削去硬土.若纠正无效,可在孔中局部回填粘土至偏孔处0．5m以上，再重新钻进。

⑤成孔达到设计深度后,应保护好孔口，按规定验收，并做好施工记录。

⑥孔底虚土尽可能清除干净，可采用夯锤夯击孔底虚土或进行压力注水泥浆处理,然后快吊放钢筋笼,并浇筑混凝土。

混凝土应分层浇筑,每层高度不大于1．5m。

螺旋钻机螺旋钻机螺旋钻孔机是利用动力旋转钻杆，使钻头的螺旋叶片旋转削土，土块沿螺旋叶片上升排出孔外。

钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成,用于地下水位以上的粘土、粉土、中密以上的砂土或人工填土土层的成孔,成孔孔径为300mm～600mm，钻孔深度8-12m。

桥梁施工方案一、下部结构1.钻孔灌注桩施工工艺(1)先填写书面开工申请报告，经监理工程师批准后方可开工。

(2)以监理工程师签认的导线点为基准点，用红外线测距仪放样。

(3)准确放出桩位后埋设护筒，经监理工程师复核无误后，用经纬仪引出桩位控制桩。

(4)钻孔拟采用回旋钻。

钻机就位首先安装好钻架及起吊系统，将钻机调平。

钻杆位置偏差不得大于2 厘米，钻进中时常检查转盘，如有倾斜或者位移，及时调整纠正。

钻孔所用泥浆现场调制，储存在泥浆池中备用。

钻进过程中要检查孔径和垂直度等并做好钻孔记录。

(5)清孔：钻孔深度符合设计要求后，迅速通知监理工程师验孔，合格后即将进行清孔。

清孔采用换浆法。

(6) 安设钢筋笼：钢筋笼按照设计图纸在钢筋班集中下料现场成型，根据需要长度分成2-3 节，钢筋笼要焊接坚固，吊孔结子，主筋、箍筋位置准确。

钢筋笼标高偏差不得大于±5 厘米。

(7)灌注水下砼采用拌合楼拌制，罐车运输，并输送至导管内。

灌注前首先安装好导管。

安装导管时应将连接螺栓对称拧紧，防止漏气。

导管应随安装随放入孔中，直到导管底口距孔底40 厘米摆布为宜，然后安装好漏斗和提板软垫。

砼应严格按照批准的配合比进行拌合，拌合时严格控制材料计量、拌合时间、准确的砼水灰比、和易性和坍落度。

砼灌注时，计算好首批砼数量，保证将导管底口封住。

正常灌注后，严禁中途停工。

灌注时要时常探测砼面的高度，计算导管埋深，指挥导管的提升和拆除，作好记录。

导管埋深应控制在3-6 米，最大埋深不能超过8 米。

砼灌到最后，预留不小于50 厘米的桩头，以确保桩顶砼质量。

灌注时，做好砼试件，以便检验砼强度。

(8)当桩身砼强度达到80%以上时，即可开挖桩头凿除多余部份，使桩顶砼表面符合要求。

2.系梁、承台施工工艺(1)基础开挖先初步放样，划出系梁和承台边界，用机械配合人工开挖，人工清理四周及基底。

对基底进行夯实，然后按图铺设砼垫层。

(2)测量放样下部承台，系梁至墩台帽各部份开工前，进行准确中线放样，并在纵横轴线上引出控制桩，控制钢筋绑孔和模板调整，严格控制好各部顶面标高。

灌注桩施工工艺流程灌注桩施工的步骤与技巧详解灌注桩施工是一种常见的地基加固方法，广泛应用于建筑、桥梁、地铁等工程项目中。

本文将详细介绍灌注桩施工的流程、步骤和技巧。

一、施工前准备1. 地质勘察：根据工程要求，进行地质勘察，了解地质情况，确定灌注桩的位置和规模。

2. 设计方案：根据地质勘察结果，制定灌注桩的设计方案，包括桩的直径、长度、间距等参数。

3. 施工准备：准备好施工所需的材料和设备，包括混凝土、钢筋、导管等。

二、灌注桩施工的步骤1. 准确定位：根据设计要求，在地面上准确标出桩位的位置。

2. 钻孔：使用钻机或钻孔机进行钻孔，将桩孔逐渐扩大到设计规定的直径和深度。

3. 水泥浆桩底清理：用泥浆清理桩孔，保持孔底清洁。

4. 钢筋安装：按照设计要求，把预埋钢筋按一定的间距和长度放入桩孔中。

5. 混凝土灌注：通过管道将混凝土从桩孔顶部逐渐注入孔中，同时提升导管。

三、灌注桩施工技巧1. 钻孔技巧：钻孔应根据地质勘察结果进行合理的控制，避免因地质条件变化导致桩身强度不足。

2. 水泥浆桩底清理技巧：清理桩孔底部的泥浆是保证桩底质量的关键，清理时应注意不要弄混桩底土质。

3. 钢筋安装技巧：钢筋的正确安装可以提高桩的承载能力，钢筋的间距和长度应按设计要求进行合理的安排。

4. 混凝土灌注技巧：混凝土的灌注应均匀稳定，避免出现裂缝和空洞，控制灌注速度和压力，确保灌注质量。

四、施工注意事项1. 施工现场应做好安全防护，严格按照施工方案进行操作。

2. 施工中应及时记录施工进度和质量，发现问题及时处理。

3. 施工完毕后，对每个桩进行检查和验收，确保质量合格。

总结：灌注桩施工工艺流程涉及到地质勘察、设计方案、施工准备等多个环节，每个环节都需要严格控制，确保施工质量。

施工步骤包括准确定位、钻孔、水泥浆桩底清理、钢筋安装和混凝土灌注等。

在施工过程中，还需要掌握一些技巧和注意事项，如钻孔技巧、钢筋安装技巧、混凝土灌注技巧等，以确保施工质量和安全。

灌注桩施工工艺流程灌注桩是一种常用的基础工程方法，广泛应用于建筑、桥梁、码头等工程中。

其施工工艺流程十分重要，下面将详细介绍灌注桩的施工工艺流程。

1. 前期准备。

在进行灌注桩施工前，首先需要进行前期准备工作。

包括确定施工现场、清理现场杂物、搭建施工场地围护等工作。

同时，还需要对施工所需的设备和材料进行检查，确保施工所需的一切条件都已准备就绪。

2. 钻孔。

接下来是进行钻孔工作。

根据设计要求，确定钻孔的位置和深度，并使用钻孔设备进行钻孔作业。

在进行钻孔时，需要根据地质勘察报告进行钻孔记录，及时发现地层变化，保证钻孔的准确性和稳定性。

3. 等混凝土。

钻孔完成后，需要进行等混凝土工作。

在灌注桩的钻孔中，需要通过输送管将混凝土均匀地灌注到钻孔中，确保灌注桩的质量和稳定性。

在灌注过程中，需要注意混凝土的配合比和搅拌均匀度，保证混凝土的质量。

4. 钻孔取管。

等混凝土完成后，需要进行钻孔取管工作。

通过取管设备将钻孔中的取土管取出，同时保证取土管内的混凝土不会塌陷。

取管过程中需要注意操作技术，避免取土管损坏或混凝土流失。

5. 钢筋笼安装。

钻孔取管完成后，需要进行钢筋笼安装工作。

根据设计要求，将预先制作好的钢筋笼放入钻孔中，并通过吊装设备将钢筋笼沉入混凝土中。

在安装钢筋笼时，需要保证钢筋笼的位置和稳定性，确保灌注桩的承载能力。

6. 灌注桩成型。

最后是灌注桩的成型工作。

在完成钢筋笼安装后，通过输送管将混凝土灌注到钻孔中，直至灌注桩顶部。

在灌注过程中，需要控制灌注速度和压力，确保灌注桩的密实性和质量。

完成灌注后，需要对灌注桩进行养护，保证混凝土的强度和稳定性。

以上就是灌注桩施工工艺流程的详细介绍。

通过严格按照工艺流程进行施工，可以保证灌注桩的质量和稳定性，确保工程的安全和可靠性。

希望本文对您有所帮助。

桥梁桩基础施工工艺1.沉入桩施工1）锤击沉桩施工开锤前应检查桩锤、桩帽或送桩与桩的中心轴线是否一致。

在松软土中沉桩，将桩锤放在桩顶上时，为防止下沉量过大，应先不解开钢丝绳，待安好桩锤再慢慢放长吊锤和吊桩的钢丝绳，使桩均匀缓慢地向土中沉入。

同时，还要继续检查桩锤、桩帽或送桩的中心是否同桩的中心轴线一致，桩的方向有无变动，随时进行改正。

经检查无误后即可进行锤击。

锤击沉桩的施工方法包括由一端自另一端顺序打、由中间向两端打、由两端向中间打和分段打桩。

由一端向另一端顺序打桩便于施工，应用较多，一般当桩数不多、间距较大、土不太密实、桩锤较重时，可采用此顺序打桩。

由中间向两端打桩可避免因中部土壤被挤紧而造成打桩困难的现象，一般在基坑较小，土质密实，桩多、间距小的情况下可采用此顺序打桩。

由两端向中间打桩可使土质越挤越紧，增加土的摩擦阻力，充分发挥摩擦桩的作用，适用于在较松软的土中打摩擦桩。

分段打桩可解决后打桩不易打入的问题，且土壤挤出也比较均匀，可在基坑较大，柱数较多的情况下采用。

2）射水沉桩施工（1）下沉空心桩时，一般用单管内射水。

当桩下沉较深或土层较密实时，可用锤击或振动配合射水。

下沉至要求深度仍有困难时，如在砂质土层中，可再加外射水，以减小桩周的摩阻力，加快沉桩进度。

（2）下沉实心桩时，将射水管对称安装在桩的两侧，并能沿着桩身上下自由移动，以便在任何高度上冲土。

当在流水中沉桩或下沉斜桩时，应将水管固定于桩身上。

（3）射水沉桩机配合锤击沉桩具有施工快、效率高、不易打坏桩的优点，但射水沉桩不适用于承受水平推力及上拔的锚固桩或离建筑物较近的桩，也不适用于沉斜桩。

（4）射水沉桩施工时，在沉入最后阶段1～5m至设计标高时，应停止射水，单用锤击或振动沉入至设计深度。

（5）射水沉桩施工应尽可能用清水，以免堵塞射水嘴，输水管路应尽量减少弯曲，保证输水顺畅。

为了排除管内积水，管路应不小于0.2%的纵坡。

射水沉桩施工设备主要有水泵和射水管。

浅谈桥梁桩基钻孔灌注桩施工工艺发布时间：2021-12-23T06:58:04.046Z 来源：《建筑实践》2021年25期作者：范丹丹[导读] 本文介绍了桥梁桩基钻孔灌注桩施工技术，描述了“钻孔灌注桩”的施工工艺流程范丹丹中国水电十五局第一工程公司，陕西咸阳712000摘要：本文介绍了桥梁桩基钻孔灌注桩施工技术，描述了“钻孔灌注桩”的施工工艺流程，对施工中存在的质量问题及预防、处理措施进行了总结，对类似工程具有一定的借鉴作用。

关键词：灌注桩施工技术质量缺陷处理措施1．工程概况延安黄河引水工程清涧河管桥位于延安市延川县延川镇高家湾村东侧的清涧河上，是延安黄河引水工程黄延线输水管道跨越清涧河、连接杨家山隧洞出口和高家湾四级泵站的重要建筑物，桥长132m，跨径布置为13+6×20m，后张法装配式混凝土梁式桥，上部结构采用20m、13m装配式后张法预应力混凝土空心板。

下部构造桥墩采用桩柱式桥墩，桥台采用重力式U型桥台，钻孔灌注桩基础。

钻孔灌注桩共计12根，126m；桩顶有1.2m宽×1.4m高地系梁，地系梁6个，混凝土强度等级均为C25，混凝土总量为249.7m3。

钢筋制安16.21t。

2.施工方案本工程桥梁桩基钻孔范围河道岸坡及河床多为裸露基岩，钻进难度较大，为保证工期和质量，桩基施工采用冲击钻进行钻孔，采用性能良好的泥浆，以抑制地下水、悬浮钻渣、稳定孔壁，防止坍孔。

1～4#、6#桩基均位于河岸上，枯水期场地平整后可以直接架设钻机钻进。

5#桩基位于河床上，水深较浅，枯水期长，水深约0.1m，采用围堰筑岛法施工。

钢筋笼在钢筋加工厂集中制作，由10t拖车运至现场，人工配合16t汽车吊吊装下孔。

混凝土由拌和站拌制，10m3混凝土运输车运至孔口采用直升导管法进行混凝土灌注的方法进行施工。

桩上端超浇（50cm）桩头采用风镐凿除，采用声波透射法检测桩身完整性，检测合格后，进行地系梁施工。

地系梁基坑土方开挖采用1.2m3挖掘机开挖、基岩开挖采用破碎锤开挖、局部采用风镐凿除开挖，基坑整平后浇筑10cm厚C15混凝土垫层，钢筋在加工厂集中制作，由10t拖车运至现场，人工安装。

桥梁工程钻孔灌注桩施工技术摘要：灌注桩在桥梁施工中得到了广泛的应用，其基本思想是通过人工或机械操作在基础上形成桩孔，在钢筋笼嵌入后浇筑混凝土，在混凝土固结后形成桩结构。

钻孔灌注桩具有侧向支撑作用，可以提高地基承载力。

钻孔灌注桩施工工艺对环境适应性强，振动和施工噪声低，但质量可控性差，污泥处理难度高，且易因方法不当造成环境污染。

为了顺利完成钻孔灌注桩，需要根据桥梁工程的施工条件、地质条件、桩端持力层的土壤特性、地下水分布等因素，优化施工工艺，顺利成桩。

基于此，本文就桥梁工程钻孔灌注桩施工技术进行相关探究，以便于为后续相关工作开展提供有效支持参考。

关键词：桥梁工程；钻孔灌注桩；施工技术中图分类号：U416文献标识码：A引言灌注桩是指在施工现场采用机械钻孔、钢管压实、强制开挖的方法，在地基土中形成桩孔，在其中放置钢筋笼，浇筑混凝土，最后成桩。

根据成孔方法的不同，可以划分为沉管、钻孔、挖孔几种类型。

其中，钻孔应用尤为广泛，受到桥梁工程施工单位人员的广泛重视。

但是，钻孔灌注桩在具体应用过程中也存在一些质量问题，质量控制尚未全面落实，这将对整个工程的质量水平产生影响，甚至成为安全隐患。

在这种情况下分析钻孔灌注桩的质量控制尤为重要，只有不断加强质量控制力度，才能够及时排查潜在的质量隐患，巩固地基，为施工项目的顺利完成奠定基础。

1桥梁工程钻孔灌注桩施工特点在桥梁工程施工过程中，要充分保证施工区土壤的环境质量，对基础结构进行有效处理，为后续桥梁主体结构施工的稳定性奠定良好基础。

在和桥梁工程的施工中，钻孔灌注桩技术经常被用于基础结构的施工，可以有效地改善施工。

同时，在桥梁工程建设中，往往受到施工地质条件复杂等因素的影响。

钻孔灌注桩施工技术的操作原理是通过机械钻孔或人工开挖的方式在基础上钻孔，并在桩孔内安装钢筋笼，然后进行混凝土浇筑操作，最终形成支撑力强的基础结构。

要有效控制钻孔灌注桩施工工艺，全面提高桥梁桩基结构的承载力和稳定性。
