基础开挖单元工程质量评定表

地基与基础单元工程质量评定表
发布时间：2013-5—6
水利水电工程单元工程施工质量验收评定标准
地基处理与基础工程(SL633—2012）质量评定表
表4.2。

3 岩石地基帷幕灌浆单孔施工质量标准
表4.5.3 隧洞回填灌浆单孔施工质量标准
表4.6.3钢衬接触灌浆单孔施工质量标准
混凝土防渗墙施工质量标准
表6。

1.5 地基排水孔单孔施工质量标准
表8。

0。

5钻孔灌注桩单桩施工质量标准
9.2 强夯法地基加固工程施工质量标准
表A。

0.1—1 单孔(桩、槽)及单元工程施工质量验收评定表
表A.0。

2—2 单孔(桩、槽）施工质量验收评定表
附录帷幕灌浆单孔钻孔工序施工质量验收评定表
帷幕灌浆单孔及单元工程施工质量验收评定表
高压喷射灌浆防渗墙单孔施工质量验收评定表
高压旋喷灌浆防渗墙单元工程施工质量验收评定表
地基管（槽）网排水铺设基面处理工序施工质量验收评定表
强夯法地基加固单元工程施工质量验收评定表。

单元工程质量评定表单位工程名称单元工程量分部工程名称起止桩号（高程单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.开挖坡面稳定无松动岩块2平均坡度不陡于设计坡度3.保护层开挖浅孔、密孔、少药量、控制爆破一般项目检测项目设计值允许偏差实测值㎝合格数点合格率%1.坡脚标高±20㎝2.坡面局部超欠挖±2%3.半孔率% 岩性特征实测值检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖。

单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.保护层开挖浅孔、密孔、少药量、控制爆破2.建基面无松动岩块，无明显爆破裂隙3.不良地质处理按设计要求处理4.多组切割的不稳定岩体开挖按设计要求处理一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.孔、洞（井）或洞穴按设计要求处理2.基坑（糟）无结构要求或无配筋预埋件等坑（槽）长宽坑（槽）底部标高－10 ＋20垂直或斜面不平整度20.3.基坑（糟）有结构要求或有配筋预埋件等坑（槽）长宽坑（槽）底部标高0 ＋20垂直或斜面不平整度154.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：根据所在工程需要决定是否采用岩石地基声波检测，不是岩石地基开挖工程必须的检测项目表A.3岩石地下平洞开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角，周边无不稳定块体2.不良地质处理符合设计要求3.洞轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋20侧墙－10 ＋20开挖面不平整度152.有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋20侧墙0 ＋20开挖面不平整度153.半孔率%岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.4 岩石竖井（斜井）开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角、周边无不稳定块体2.不良地质处量符合设计要求3.竖井轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋25侧墙－10 ＋25开挖面不平整度152..有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋25侧墙0 ＋25开挖面不平整度153.半孔率% 岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.5 软基和岸坡开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.清基取样检查符合设计要求2.基础和岸坡载挖清理坡度符合设计要求3.建基面保护符合设计要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%欠挖超挖1.建基面开挖轮廓尺寸坑（槽）长宽坑（槽）底部标高垂直或斜面平整度2.建基面和岸坡处理符合设计要求检验结果主控项目一般项目共实测点，其中合格点，合格率% 单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级A.6疏浚单元工程质量等级评定表单位工程名称单元工程量m3分部工程名称部位（起止桩号）单元工程名称检验日期年月日项类检测内容设计标准实测数实测值符合率% 主控项目1.河道过水断面面积㎡㎡2.宽阔水域平均底高程m m3.局部欠挖厚度＜0.3m面积＜5.0㎡一般项目检测内容设计标准允许偏差检测断面数实测点数合格数点合格率%1.河道横断面中心线± 1.0m河底宽度m ＋㎝底高程m ±㎝左边坡1: ±右边坡1: ±2.宽阔水域河底底高程m ±㎝检验结果主控项目一般项目共实测点，其中格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级表A.7岩石地基灌浆单元工程质量等级评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称年月日检验日期年月日项类检查项目质量标准各孔检测结果（孔号）主控项目1.钻孔孔深不小于设计孔深2.灌浆灌浆压力符合设计要求灌浆结束条件符合设计要求3.施工记录、图表齐全、准确、清晰一般项目1、钻孔孔序按先后排序和孔序施工孔位偏差≤10㎝终孔孔径帷幕孔不得小于46㎜，固结孔不宜小于38㎜孔底偏距符合设计要求2、灌浆灌浆段位置及段长符合设计要求钻孔冲洗回水清净、孔底沉淀小于20㎝裂隙冲洗与压水试验符合设计要求项类检查项目质量标准各孔检测结果（孔号）一般项目2、灌浆浆液及变换符合设计要求特殊情况处理无特殊情况发生，或虽有特殊情况，但处理后不影响灌浆质量抬动观测符合设计要求封孔符合设计要求各孔质量评定本单元工程共有灌浆孔个，其中优良灌浆孔个，优良率为%单元工程效果检查检查孔压水试验透水率q= Lu（防渗标准为Lu）其他：评定意见单元工程质量等级施工单位年月日监理单位年月日注1：各孔检测结果凡可用数据表示的均应填写数据，当一个灌浆孔有多个灌浆段时，灌浆项类内各检查项目的检测结果可用分数表示，如：“8/11”表示该孔有11个灌浆段，其中8个段合格。

土方开挖单元工程施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单元工程划分：宜以工程设计结构或施工检查验收的区、段划分，每一区、段划分为一个单元工程。

2．单元工程量填写本单元土方开挖工程量（m3）。

3．土方开挖施工单元工程宜分为表土及土质岸坡清理、软基或土质岸坡开挖2个工序，其中软基或土质岸坡开挖为主要工序，用△标注。

本表是在表1.1.1、表1.1.2工序施工质量验收评定合格的基础上进行。

4．单元工程施工质量验收评定应包括下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5．单元工程质量标准：
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 631— 2012的要求。

（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL 631—2012的要求。

________________________工程。

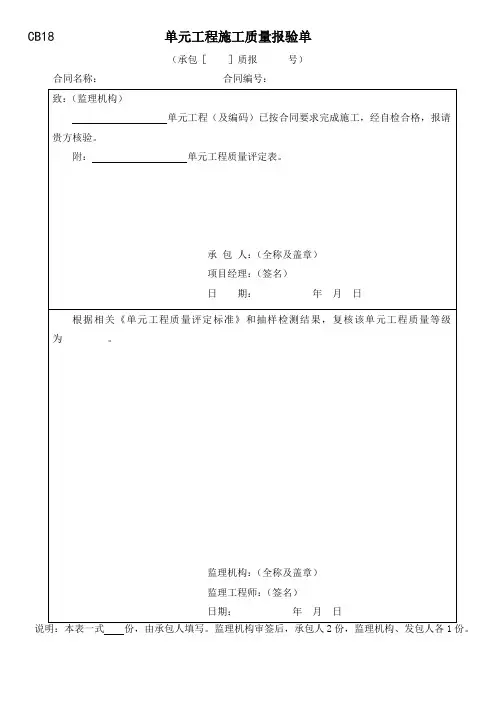

工程施工质量评定验收表单元工程施工质量评定验收表合格分部工程名称：△达德1#排洪沟〔0+000～2+202.786〕、△达德2#排洪沟〔0+000～1+035.272〕、△达德3#排洪沟〔0+000～2+019.991〕、△达德村东侧护岸〔0+094.03～1+260.08〕、△达德村西侧护岸〔0+182.52～1+481.00〕、△多卡村一片护岸〔0+000～0+435.378〕单元工程数量：61、▲基础土方开挖2、基底清理压实3、碎石垫层4、▲浆砌石基础5、▲浆砌石护坡6、堤基填筑部位：四川万能建设集团CB18 基础土方开挖工序/单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

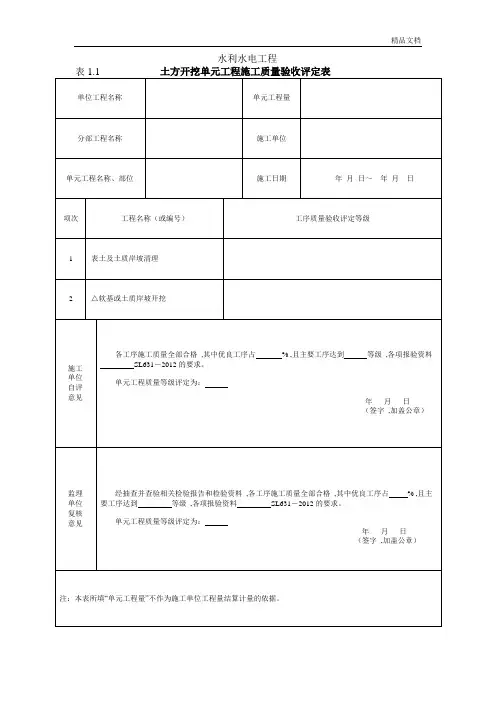

表1.1 土方开挖单元工程施工质量验收评定表重要隐藏单位工程〔关键部位单元工程〕隐藏工程施工质量等级签证表附件CB18 基底清理压实工序/单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

表4.1 堤基清理单元工程施工质量验收评定表表4.1.1 基面清理工序施工质量验收评定表水利水电工程表4.1.2 基面平坦压实工序施工质量验收评定表CB18 碎石垫层单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

水利水电工程重要隐藏单位工程〔关键部位单元工程〕隐藏工程施工质量等级签证表附件CB18 浆砌石基础单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

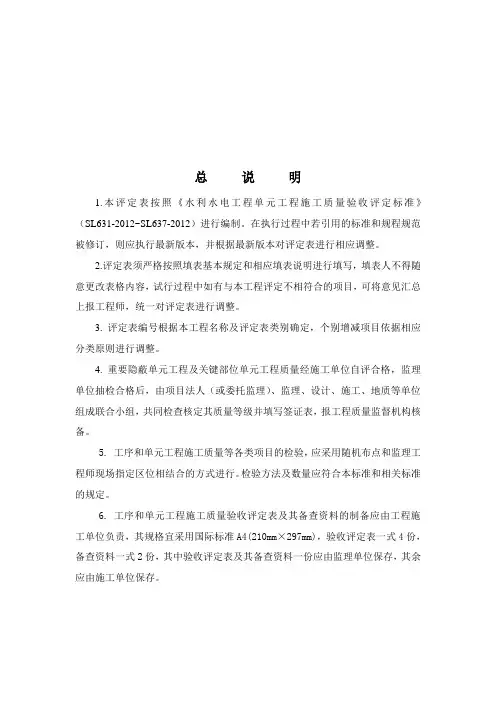

总说明1.本评定表按照《水利水电工程单元工程施工质量验收评定标准》（SL631-2012~SL637-2012）进行编制。

在执行过程中若引用的标准和规程规范被修订，则应执行最新版本，并根据最新版本对评定表进行相应调整。

2.评定表须严格按照填表基本规定和相应填表说明进行填写，填表人不得随意更改表格内容，试行过程中如有与本工程评定不相符合的项目，可将意见汇总上报工程师，统一对评定表进行调整。

3. 评定表编号根据本工程名称及评定表类别确定，个别增减项目依据相应分类原则进行调整。

4. 重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格，监理单位抽检合格后，由项目法人（或委托监理）、监理、设计、施工、地质等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。

5.工序和单元工程施工质量等各类项目的检验，应采用随机布点和监理工程师现场指定区位相结合的方式进行。

检验方法及数量应符合本标准和相关标准的规定。

6.工序和单元工程施工质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mm×297mm)，验收评定表一式4份，备查资料一式2份，其中验收评定表及其备查资料一份应由监理单位保存，其余应由施工单位保存。

填表基本规定《施工质量评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

《水利水电建设工程验收规程》（SL223-2008规定，《评定表》是水利水电工程验收的备查资料。

《水利基本建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1. 单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

1.《评定表》可使用计算机或蓝色（黑色）墨水钢笔填写，不得使用圆珠笔、铅笔填写。
