１２

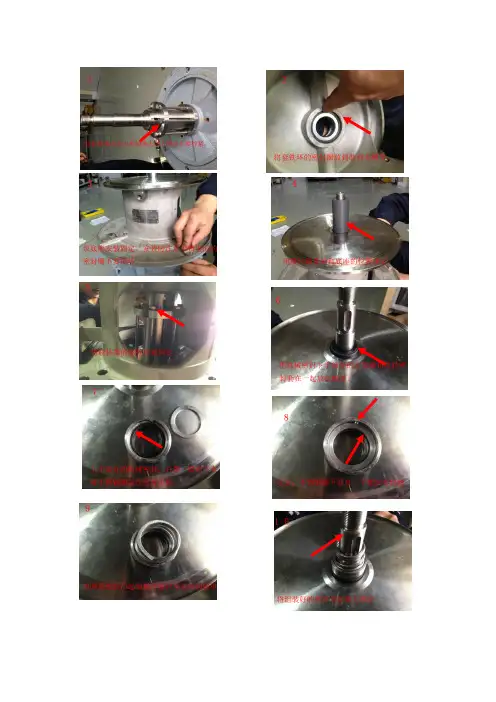

将联轴器套在电机轴承上带上螺丝不要拧紧。
将套铁环的密封圈放到装到卡槽里。
３４
泵底座安装固定。
安装时注意卡槽里面的
密封圈不要损坏。
用量尺测量轴和底座的位置确定。
５
６
将联轴器的螺栓拧紧固定。
把机械密封下半部分的石墨圈和橡胶密
封套在一起放在槽里。
７
８
上半部分的机械密封，石墨一端向下方
将不锈钢圈放在密封里面。
注意；不锈钢圈下面有一个橡胶密封圈
９
１０
将弹簧放的凸起端插在秘封里面的圆眼里
将组装好的密封套在轴上放好。
１１１２
将不锈钢垫圈凹槽向上套在轴上贴近弹簧，在安装键时先把叶轮套在轴上，用力下压然后将橡胶密封圈放在不锈钢垫圈的凹槽里。
将垫片卡在键槽下面，然后将叶轮拿下，把
键装到键槽里。
１３１４
将叶轮上的键槽对准轴上的键将叶轮套进轴把螺丝上的两个不锈钢短片和一个橡胶密封上放到位。
圈放进螺丝的卡槽里。
１５１６
将将组装好的螺丝宁到轴上拧紧。
装好后转动叶轮是否顺畅，将底座的密封圈
装好。
１７１８
将水泵密封罩卡进槽里装好管道接口向上垂直将卡箍链接装好螺丝拧紧，用手转动叶轮轴水平。
是否叶轮摩擦护罩的声音。
格兰富PACO水泵制造商简介总部位于丹麦的格兰富集团是世界最大的水泵制造商之一。
企业简介1995年在苏州工业园区成立, 是集团在亚太地区的制造基地, 主要从事水泵装配和零件生产，现有员工500多人，并被评为2006年度“苏州工业园区最佳雇主”。
公司主要产品: 立式多级离心泵(CR), 立式管道泵(TP), 深井潜水泵(SP), 标准小型循环泵(UPS), 家用增压泵(UPA), 单级端吸泵(NB/NK), Hydro 系列变频稳压供水系统, 潜水马达(MMS) 等。
发展研发格兰富水泵中国研发中心于2005年成立，主要从事新产品的研制开发和技术改进，领域包括电机、硬件、流体动力、机械辅助系统支持和集团数据整合等。
多项技术项目、水泵设计和全方位高科技的研究工作是该部门为格兰富集团发展将承担的挑战。
格兰富专业生产应用于建筑行业的生活水泵、空调水泵和消防水泵以及空调、供水的变频控制系统；用于工业生产的水泵；用于市政供水和环保用水泵等。
除此之外，格兰富公司还生产泵类产品所需要的电机和系统控制中先进的电子设备。
科研与发展：格兰富公司为了确保其技术领导地位，将公司重点放在科研和发展中，2003/2004年财政年度中科研和发展费用将近7亿丹麦克朗。
质量证书：格兰富(grundfos)公司是世界上首家（1989年）获得ISO9001标准质量证认证，也是首家（1996年）获得ISO 14001环保认证的水泵厂家（格兰富水泵，格兰富泵Grundfos泵Grundfos水泵）。
产品系列格兰富水泵型号：格兰富CR,CRI,CRN多级离心泵(grundfos)格兰富CRE,CRIE,CRNE电子控制多级离心泵(grundfos格兰富CH小型卧式多级离心泵(grundfos格兰富CHI,CHIU小型多级卧式泵(grundfos格兰富MQ多级自吸离心泵(grundfos格兰富UP100屏蔽转子循环泵(grundfos格兰富UP200屏蔽转子循环泵(grundfos格兰富SPK,CHK,MTH,CRK,MTR机床冷却液传送泵(grundfos格兰富KP,AP,AP35B,AP50B小型不锈钢排水泵(grundfos格兰富TP紧连接型循环泵(grundfos格兰富NB,NBG单级端吸泵(grundfos格兰富NK,NKG单级端吸泵(grundfos格兰富CR,CRI,CRN多级离心泵(grundfos)公司地址公司地址位于苏州工业园区胜浦青丘街72号, (距东环路30分钟车程, 公司提供班车及车贴)。
丹麦GRUNDFOS格兰富水泵 >> CH卧式多级端吸离心泵
格兰富CH卧式多级端吸离心泵
用途：
CH系列为小型卧式离心泵，在家庭供水、工业、建筑方面有广泛的用途，可用于：轻工业领域的液体输送及循环
增压
家庭供水
冷却系统
空调系统
以及其他许多特殊用途及OEM配套
输送介质: 稀薄、清洁、无腐蚀性、非爆炸性不含固体颗粒或纤维的液体。
技术参数
流量Q：最大14m3／h
扬程H：最高60M
运行条件
液体的温度范围：0℃到+90℃
最高环境温度：+55℃
最大工作压力取决于输送液体的温度:
最大工作压力 1Mpa(10bar) 0.6 Mpa(6bar)
CH2
CH4 0℃到+40℃ +41℃到+90℃
CH8
CH12 0℃到+55℃ +56℃到+90℃
电机
泵配有一个全封闭风冷鼠笼型格兰富电机。
额定转速：2900转/分
密封等级：IP54
绝缘等级：F
标准电压：1X220-240伏
3X220-240/380-415付
单相电机带有内置热保护器。
三相电机应接电机启动装置。
材质
CH系列是卧式多级非自吸离心泵，带机械密封。
泵吸入口在轴向位置，排出口在径向。
所有与液体接触的转子部件均为不锈钢材质。
GRUNDFOS说明书NB, NBG安装和操作说明书目录页1. 一般信息 22. 交付和吊装 22.1 交付 22.2 吊装 23. 型号标示说明 33.1 NB 型 3 3.2 NBG 型 3 3.3 叶轮直径 5 3.4 泵的工作液体54. 技术数据 54.1 环境温度 54.2 液体温度 54.3 工作压力 5 4.4 最低入口压力 5 4.5 最高入口压力 54.6 最小流量 5 4.7 最大流量 54.8 电气数据 54.9 重量 54.10 噪音等级 5 4.11 泵的转速与材料尺寸的关系 55. 不含电机的泵 65.1 不带支脚的电机 65.2 带支脚的电机 86. 安装 10 6.1 安装前的准备 106.2 泵的位置 10 6.3 连接 106.4 基础 116.5 阻尼减振 11 6.5.1 软连接 12 6.5.2 阻尼减振器 12 6.6 直接连接管路 126.7 管路安装 126.8 旁路 12 6.9 测量仪器 137. 法兰受力与扭矩 138. 电气连接 14 8.1 电机保护 14 8.2 变频器的操作 14 9. 启动 149.1 一般信息 149.2 排气 14 9.3 检查转动方向 159.4 启动 15 9.5 起动/停车 1510. 维护 1510.1 泵 15 10.2 轴的机械密封 1510.3 电机 15 10.4 润滑 15 10.4.1 轴承润滑脂 15 11. 停泵期间的霜冻保护 15 12. 服务 1512.1 维修用成套备件 15 13. 最小入口压力的计算 1614. 故障检查表 1715. 处理 18在开始安装之前，应该仔细阅览设备的安装与工作说明书。
设备的安装与使用，也应该与本条例一致，并遵从良好的操作规范。
1. 一般信息泵的名称和型号标注在泵的铭牌上。
泵装有格兰富的MG 型或MMG 型电机。
如果泵所配的电机是 格兰富 以外的其他类型，请注意电机数据是否与本手册中所列数据有差异。
GRUNDFOS 数据手册Medium UPM泵UPMM, UPML, UPMXL, UPMXXL, SOLAR PMLEU系列1 x 230 V, 50/60 Hz目录2Medium UPM?1.概述3Medium UPM泵 - EU系列. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3安全指导. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.特点与优点6特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6优点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 ERP，生态设计规范. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73.性能概览84.产品范围95.控制模式和信号10控制原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106.控制模式、用户界面和设置13供暖系统中的泵控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13控制模式说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13用户界面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 7.技术描述19爆炸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19剖面观 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20材料规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20部件说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 8.安装尺寸23泵送液体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23机械安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24电气安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 9.启动3110.维修3211.产品处置3412.性能曲线35曲线条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3513.数据表3614.附件4515.批准和认证46EC产品合格声明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 VDE证书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47对某些不能使用的化学物质，格兰富提供产品化学符合声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 REACH法规（EC 1907/2006）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47有关REACH、RoHS和其他相关化学品法规以及格兰富产品化学品合规性计划的客户信息. . . . . . . . . . . . . . . . . . . . 47 WEEE指令2012/19/EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 16.缩写493不同的管路可以安装不同版本的Medium UPM循环泵。

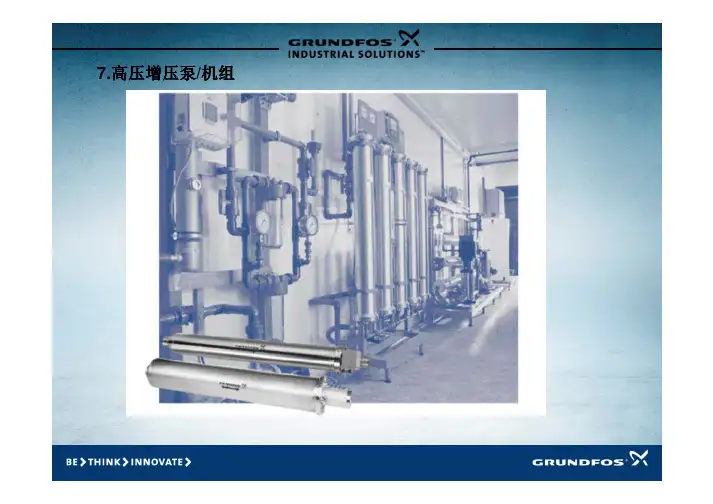

7.高压增压泵/机组货期较长丹麦工厂生产海运16个工作周空运12个工作周SP潜水深井泵BM格兰富不锈钢潜水深井泵内置于一不锈钢套筒中组成+不锈钢套筒=SP潜水深井泵全不锈钢套筒215m3/h125m3/h弯管接口仅4”可以采用直管接口6”或8”必须采用根据不同的应用要求BM 有不同的材料形式供选择过流部件套筒电机外壳BM-N SS316SS316SS904L电机功率至30kw—MS4000/MS6000SS316电机功率至30kw起—Franklin工业电机BM-R SS904L SS904L SS904L电机功率至30kw—MS4000/MS6000BMSS304SS304SS304+铸铁备注:SS304=DIN 1.4301;SS316=DIN 1.4401;SS904L=DIN 1.4539/1.4462BM/BMB不同材料型式建议应用范围适用液体及场合典型应用领域备注BM-N型腐蚀型不强液体且需高压力场合•含盐量不高的水处理设备•高压清洗设备BM-R型腐蚀型较强液体且需高压力场合•含盐较高的水处理如海水淡化设备•腐蚀型较强的液体的输送或增压BM-基本型无腐蚀性或轻微腐蚀性液体且压力不太高场合•常规的水处理设备•生活水的输送或增压•其他各类水系统如消防等建议流量范围在25O C时(m 3/h)进口压力范围(bar)最大出口压力(bar)材料型式备注BM 3A-6~600.8~4.40.5~6080N 4”BMB 3A-6~600.5~3060基本型及N BM 5A-12~60 2.5~6.80.5~6080N及R BMB 5A-12~600.5~3060基本型及N BM 8A-5~37 4.0~100.5~6080N及R BMB 8A-5~370.5~3060基本型及N BM 17-5~408.0~240.5~5080N及R 6”BMB 17-5~400.5~2050基本型及N BM 30-3~3515~370.5~5080N及R BMB 30-3~350.5~2050基本型及N BM 46-2~1924~600.5~5080N及R BMB 46-2~190.5~2050基本型及N BM 60-5~1635~750.5~5080N及R BMB 60-5~160.5~2060基本型及N建议流量范围在25O C时(m 3/h)进口压力范围(bar)最大出口压力(bar)材料型式备注BM 46-20~2424~601~2570N 8”BMB 46-20~241~1035基本型及NBM 60-20~2235~751~2570N BMB 60-20~221~1035基本型及NBM 77-6~2038~961~2570N BMB 77-6~201~1035基本型及NBM 95-6~2047~1181~2570N BMB 95-6~201~1035基本型及NBM 125-3~962~1561~2570N BMB 125-3~91~1035基本型及N备注:BMB160/215(8”)按要求可提供。
