诊断缓冲区

西门子PLC S7-1200编程与操作模块七故障诊断与数据维护任务一故障诊断【学习目标】1.能够区分发生的错误是“系统检测错误”还是“功能错误”。

2.能够读取诊断缓冲区，解释并使用它来进行故障排除。

3.熟练运用交叉参考解读程序。

4.熟练运用调用结构、分配列表、从属性结构、资源窗口查看程序状态。

5.熟练块比较、调用环境、强制等各种调试操作【相关知识】监视功能：诊断在系统或机器运行阶段非常重要。

通常当问题 (干扰) 导致系统停机，或者使系统或机器功能不正常时，就需要进行诊断。

由于停机或功能故障所导致的成本往往很高，必须快速找到干扰的相关原因并排除。

错误类别：根据是否是由 PLC 检测到，发生的错误可以分为两类：•一类是由 PLC 的操作系统检测到的错误，这通常会导致 CPU 进入停止状态。

•另一类是功能性错误，即 CPU 正常处理程序，但是所需要的功能要么根本没有执行，要么执行不正确。

搜索这类错误非常困难，因为通常很难确定这类错误的原因。

有两种功能性错误。

过程故障 (例如接线错误)由直接与过程控制相关的组件的功能故障所引起的故障，例如到传感器/执行器的电缆，或者传感器/执行器自身出现的问题。

逻辑编程错误 (例如重复赋值)用户程序创建和启动期间没有检测出来的软件错误，出现频率极少。

一、在线和诊断选择CPU—双击“在线和诊断”，或者工具栏—在线—单击“在线和诊断”在线访问：可以查看编程器与CPU在线访问的状态，点击“转到在线”，切换到在线模式。

诊断:常规：其中包括了模块描述、硬件和固件版本。

诊断状态：模块总状态。

诊断缓冲区：按发生顺序列出发生的所有诊断事件。

所有事件以纯文本形式列出，按照事件发生的顺序显示。

循环时间：监视循环扫描时间状态。

存储器：装载存储区、工作存储器和保持存储器的大小和使用情况。

PROFINET:CPU PROFINET网络接口状态。

(一)、诊断缓冲区诊断缓冲区按事件发生顺序列出了所有诊断事件。

S7-300 400 PLC 系统软件冗余调试的常见问题问题1：硬件组态需要注意什么？回答：软冗余系统的冗余控制只能通过ET 200M实现，按照图1进行组态。

A、B站的组态必须确保一致，可以拷贝ET200M的组态，在另一站点组态中使用图2所示菜单操作。

图1图2问题2：哪些模块可以支持软冗余？回答：可以通过软冗余手册查询，或参考以下链接的FAQ。

问题3：FC100“SWR_START”中定义的数据区，哪些是冗余数据区？哪些是非冗余数据区？有什么区别？回答：如图3红色区域，冗余同步数据区包括：过程映像输出区/DB/IEC/M；如图3绿色区域，非冗余数据区包括：DB。

冗余数据区，主站的数据会通过冗余链路覆盖到备用站，保证主备之间数据同步；非冗余DB区，无论主备，数据按照定义的A-B B-A方向传递。

注意！无论冗余数据区还是非冗余数据区，A、B站点的长度必须一致。

如果不需要使用，长度定义为0。

图3问题4：软冗余中DB块的影响。

回答：软冗余系统中会使用一些特殊功能的DB块，在FC100“SWR_START”中定义，如图4：图4A:软冗余工作DB，程序会自动生成，不要在项目中手动添加；“DB_SEND_NO”、“DB_RCV_NO”定义的DB，在冗余站两侧一致。

B: FB101“SWR_ZYK”的背景数据块，注意生成DB5的长度。

如果创建出错，CPU能够正常运行但是SF灯报错，诊断缓冲区如图5：图5查看DB5的长度如图6，只有100字节，此时双击打开DB5看不到内部参数，如图7。

可以删除DB5，重新生成FB101“SWR_ZYK”背景数据块。

正常MPI同步-194字节；以太网/PROFIBUS同步-358字节。

图6图7C：冗余DB区，主站的数据随时同步备用站。

需要手动创建，IEC定时器的背景数据块也需要生成，A、B站点长度一致；生成的DB块的长度需要大于2个字(新生成的DB块，内部只有一个INT变量，长度2字节)。

1、使用“S7dump.exe”工具读取Dump Memory诊断信息S7Dump工具可以通过MPI或以太网从CPU读取数据，但由于通常通过MPI的方式，读取速度比较慢，所以建议通过以太网读取数据。

现在以以太网方式举例，列举步骤如下：1）将装有STEP 7的工程师站，及S7-400H都连接到以太网上。

2）重新给CPU上电3）将CPU的运行停止开关，拨到STOP位置4）然后双击，打开S7dump工具。

5）选择MAC Address （hex）方式，6）输入相应CP卡的MAC地址7）输入CPU所在的机架号[ Rack（CPU）]和槽号[ Slot ( CPU)]8）然后点击OK。

9）软件提示正在读取数据，这个过程需要大概20分钟左右，请保持CPU状态。

设置如下图所示：2、读取wincc诊断文件出现故障的同时，Wincc上也会有相应的报警信息，因此收集Wincc报警信息有助于分析CPU故障。

对于Wincc诊断文件的收集，我们一般使用PCS7info工具进行收集，这个工具比较简单，请参照以下步骤进行：1）把PCS7info拷贝到与出现故障的相通讯的PC机上；2）双击运行PCS7info，点击Export按钮，该工具就会把Wincc相关诊断文件，打包成一个压缩文件，如下图所示，3）把相应的压缩文件发送给所联系的西门子工程师。

3、读取CPU的诊断缓冲区：按照第一节中所述的步骤读取完Dump memory中的诊断缓冲区之后，下一步工作我们要读取CPU诊断缓冲区中的诊断信息。

要注意一下两种情况：1)对于只有一个CPU全闪的情况，可以读取另外一个CPU的诊断缓冲区信息。

2)对于两个CPU全闪的情况，建议在按照第一节所述的方式恢复CPU Stop模式前，把CPU的备用电池装上，并检测备用电池是否还有电量，正常情况下备用电池的电压应在3.6V左右。

如果不装入备用电池或备用电池电量不够，CPU诊断缓冲区的信息可能会丢失。

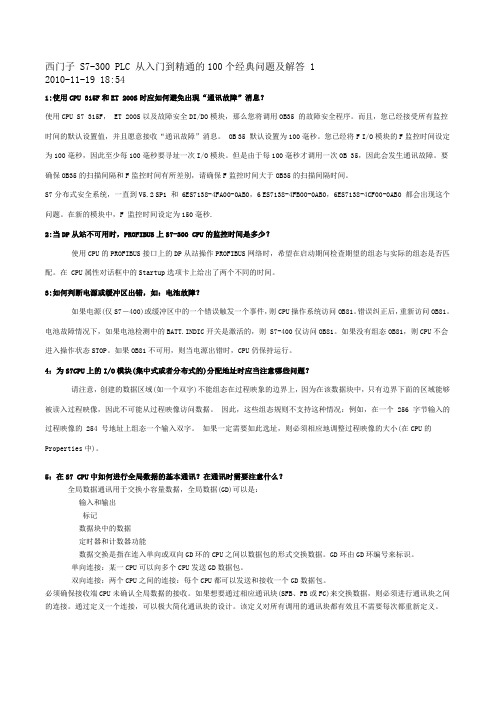

西门子 S7-300 PLC 从入门到精通的100个经典问题及解答 12010-11-19 18:541:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。

而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。

OB 35 默认设置为100毫秒。

您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。

但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。

要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。

S7分布式安全系统，一直到V5.2 SP1 和 6ES7138-4FA00-0AB0，6 ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。

在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。

在 CPU属性对话框中的Startup选项卡上给出了两个不同的时间。

3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。

错误纠正后，重新访问OB81。

电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则 S7-400仅访问OB81。

如果没有组态OB81，则CPU不会进入操作状态STOP。

如果OB81不可用，则当电源出错时，CPU仍保持运行。

4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。

为什么在电源关闭/打开或在DP标准从站返回后CPU 300/400 上的EXTF LED灯保持亮而不熄灭？在CPU启动时如何识别上次停机的事件并在程序中处理它(即使在完全复位之后)?当诊断缓冲区出现事件号530D 时，为何CPU S7-400 的IM 和/或CP 没有进入RUN 模式？CPU 伴随出错代码16#4578“STOP because of unknown opcode”停止为什么在整个系统显示订货号help, system attributes > Help on OBs" ∙ "Error OBs"∙"Settings for reporting system errors"以下ID 介绍了在CPU 的S7程序中 需要调用哪个组织块来进行错误处理： 11499205。

?00系列CPU 中的OB122中的出错评估已经改变显示订货号问题：从OB122的错误代码中能否识别出I/O 的访问错误是否已经出了好几次错？解答：有关I/O 访问错误的评估在400系列的CPU 中已经改变。

现在对于内存区(I/O 区域/过程映像)没有差别。

也就是说现在再也不会有发生多次的I/O 访问错误(错误代码 B#16#44 和 B#16#45)的消息。

所有I/O 访问错误都映射在错误代码B#16#42和B#16#43。

因此，再也不能根据OB 122的错误代码来计数I/O 访问错误发生的次数。

以下版本及更高的版本中有这样的改变：显示订货号Übersicht_Organisationsbausteine.pdf ( 8 KB )您可以在CPU 属性中的“Interrupts” 标签中看到哪些OBs 可以在您的CPU 中使能以及插入到STEP 7 项目中。

图. 01通过硬件组态中的菜单“Options > Report System Error...”，也可轻松添加错误处理OB。

诊断缓冲区：因i/o管理进入stop模式
调试过两台设备，cpu都是西门子315-2dp，通过mpi 方式与op77b连接，cpu后面跟几个di、do模块，设备在在运行时都出现过sf亮红灯，cpu停止的故障。

进入诊断缓冲区：故障原因都是：因i/o管理进入stop模式。

对于第一台设备，加入ob82块问题解决；对于第二台设备，加入ob82、ob86和ob121问题依旧，最后更换cpu才解决问题。

疑问：1.出现“因i/o管理进入stop模式”故障时，应该是硬件问题（模块插拔、输入输出短路），为什么下载ob82就能解决问题，输入输出就不短路了吗？
2.第二台更换cpu后解决，如果是cpu问题，为什么提示的故障时“i/o管理而进入stop模式”。

问题补充：
补充问题：见过不同厂商的设备，最终程序有带ob82、ob86、ob121的，也有不带这些组织块的，都能稳定运行。

如果设计程序，该如何确定需不需要使用这些组织块？
最佳答案
i/o故障还在，只是plc没有stop。

原因还要找找，哪个i/o出的故障。

第二台，plc自己的问题，无法读取i/o，所以也报一样的错误。

浅谈S7—300／400 PLC常见故障诊断及处理S7系列是西门子自动控制系统的关键部件，其以极高的性价比在我国的各行各业得到了广泛的应用。

本文主要介绍了S7-300/400的结构和应用中常见故障，并对其常见故障提出诊断经验及处理办法。

标签：西门子；S7-300/400；故障诊断及处理0 前言随着时代的进步，微处理器、计算机和数字通信技术有了飞速发展，计算机控制已经广泛地应用在几乎所有工业领域。

PLC即可编程控制器是以微处理器为基础的通用工业控制装置，它具有极高的可靠性和灵活性，其应用面极广、功能强大、使用方便，已在工业生产的所有领域广泛应用，特别是西门子公司的S7-300/400在大中型PLC中应用最广，市场占有率最高。

1 结构简介1.1 S7-300S7-300 是模块化的中小型PLC，适用于中等性能的控制要求。

它主要由电源模块、中央处理器、通信处理器、接口模块、信号模块、功能模块和导轨组成，电源模块通过电源连接器或导线与CPU相连，为CPU和其他模块提供DC 24V 电源，其他模块则通过总线连接器和集成在模块上的背板总线相连接。

S7-300的所有模块都必须安装在机架上，电源模块安装在机架的最左边，即1号槽，CPU紧靠电源模块，即2号槽，如果有接口模块，则放在CPU模块的右侧，即3号槽，其他模块使用4-11号槽。

除带CPU的中央机架，最多可增加3个扩展机架，每个机架可插8个模块（除电源模块PS、中央处理器CPU和接口模块IM）。

1.2 S7-400S7-400 是具有中高档性能的PLC，易于扩展，通信能力强。

它主要由机架、电源模块、中央处理单元、通信处理器、接口模块、功能模块和信号模块组成。

机架用来固定模块、通过模块工作电压和实现局部接地，并通过信号总线将不同模块连接在一起，机架的总线连接板上焊有模块插座，所有模块固定在机架插座上，并从机架上获取工作电压。

如果一个机架容纳不下所有模块，可以扩展一个或数个机架，各机架之间用接口模块和通信电缆相连。
