随着科技的发展，电力已经成为我们日常生活中不可或缺的一部分。

家庭电路作为电力供应的核心，它的安全和稳定性对于我们的生活至关重要。

为了加深对家庭电路的理解和应用，下面将提供一些练习题，帮助大家巩固相关知识。

1. 家庭电路中的三线制是指什么？请简要解释。

2. 家庭电路中的主线和分支线的作用分别是什么？
3. 家庭电路中的保险丝和漏电保护器有什么作用？它们之间有何区别？
4. 家庭电路中的电路断路器是如何工作的？请解释其工作原理。

5. 家庭电路中的接地线有什么作用？为什么我们需要对家庭电路进行接地？
6. 家庭电路中的插座和开关是如何连接的？请简要描述。

7. 家庭电路中的电线选择有什么要求？请列举几个常见的电线规格及其用途。

8. 家庭电路中的电线敷设有何要求？请简要说明。

9. 家庭电路中的过载和短路是常见的故障类型，你知道如何应对吗？请列举几种解决方法。

10. 家庭电路中的灯泡和电器设备如何连接？请简要描述。

以上是一些关于家庭电路的练习题，希望能帮助大家加深对家庭电路的理解。

在回答这些问题时，可以结合自己的实际经验和相关知识进行思考。

同时，我们也要时刻保持对电力安全的重视，遵守相关的安全规定，确保家庭电路的正常运行和使用。

家庭电路的安全和稳定性是我们生活中必须要关注的重要问题。

通过不断学习和练习，我们可以更好地掌握家庭电路的知识和技能，提高对电力安全的认识
和应对能力。

希望大家在日常生活中能够正确使用电力，保护自己和他人的安全。

祝愿大家学习进步，生活幸福安康！。

1．保险丝在电路中所起的作用是（）A．减小电路中的电流，避免产生危险B．能使电路中的电压降低，避免产生危险C．用电器消耗的电能过多时，自动切断电路D．在电流过大，超过规定值时能自动切断电源2．某家庭电路由使用的电灯和家用电器的情况而变化，引起电路中总电阻的变化情况是（）A．使用的灯和家用电器越多，总电阻越小B．使用的灯和家用电器越多，总电阻越大C．只有一盏灯亮时，总电阻最小D．所有用电器不工作时总电阻为零3．从进户线到用电器、总开关、电能表和保险装置的安装顺序是（）A．保险装置，总开关，电能表B．电能表，总开关，保险装置C．总开关，保险装置，电能表D．电能表，保险装置，总开关4．关于家庭电路的安装原则，下列说法中正确的是（）A．开关应与电灯并联B．开关应与电灯串联，且接在火线上C．插座应与电灯串联D．开关应与电灯串联，且接在零线上5．家庭电路中常用的三孔插座和三线插头，如图所示，下面的哪种接法正确（）A．1孔接地，1脚接在用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．无论哪孔接地，哪脚接在用电器外壳都可以易）6．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故7．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线8．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小9．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了10．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源易）11．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故12．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线13．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小14．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了15．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源16．家庭电路进户线一根叫做火线，一根叫做零线，它们之间的电压为，火线与地之间的电压为，零线与地之间的电压为。

家庭电路练习题1. 问题描述：家庭电路是我们日常生活中不可或缺的一部分。

为了更好地理解家庭电路的原理和应用，我们来进行一些有趣的练习。

以下是几个家庭电路练习题，希望你能够仔细思考并给出解答。

2. 练习题一：并联电路假设有两个电阻分别为R1 = 20 Ω 和R2 = 30 Ω 的电器，并联连接到一个电压为 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R1 的电流强度 I1 和通过 R2 的电流强度 I2。

d) 计算通过 R1 的功率 P1 和通过 R2 的功率 P2。

e) 计算总功率 Pt。

3. 练习题二：串联电路现在考虑另外一个有两个电阻R3 = 50 Ω 和R4 = 40 Ω 的电器串联连接到相同电压 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R3 的电流强度 I3 和通过 R4 的电流强度 I4。

d) 计算通过 R3 的功率 P3 和通过 R4 的功率 P4。

e) 计算总功率 Pt。

4. 练习题三：混合电路现在我们将并联电路和串联电路结合起来形成一个混合电路。

考虑电源电压为 U = 120 V，其中有一个并联电路，包含电阻R1 = 20 Ω 和R2 = 30 Ω；另外还有一个串联电路，包含电阻R3 = 50 Ω 和R4 = 40 Ω。

请回答以下问题：a) 计算整个混合电路的总电阻 Rt。

b) 计算整个混合电路的电流总强度 It。

c) 计算通过 R1、R2、R3 和 R4 的电流强度 I1，I2，I3 和 I4。

d) 计算通过 R1、R2、R3 和 R4 的功率 P1，P2，P3 和 P4。

e) 计算整个混合电路的总功率 Pt。

5. 结论：通过解答上述家庭电路练习题，我们可以更好地理解电路中的电阻、电流和功率之间的关系。

家庭电路是由各个电器组成的复杂网络，我们需要考虑串联和并联的情况，才能准确计算出总电阻、总电流和总功率。

《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。

【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。

【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。

【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。

则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

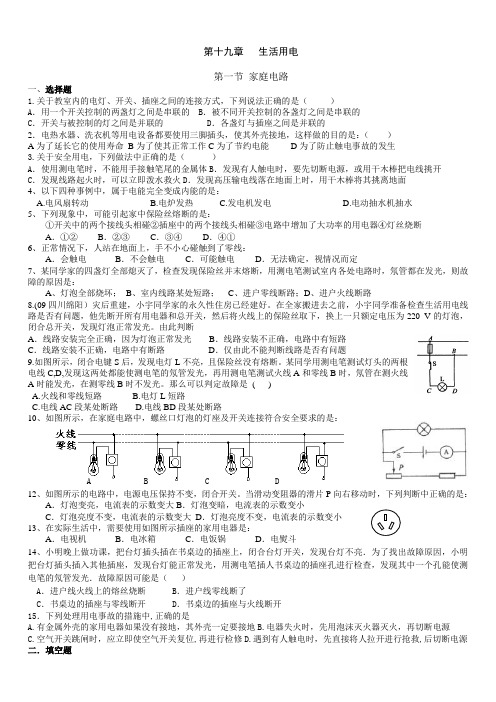

第十九章生活用电第一节家庭电路一、选择题1.关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联的B．被不同开关控制的各盏灯之间是串联的C．开关与被控制的灯之间是并联的D．各盏灯与插座之间是并联的2．电热水器、洗衣机等用电设备都要使用三脚插头，使其外壳接地，这样做的目的是：（）A为了延长它的使用寿命B为了使其正常工作C为了节约电能D为了防止触电事故的发生3.关于安全用电，下列做法中正确的是（）A．使用测电笔时，不能用手接触笔尾的金属体B．发现有人触电时，要先切断电源，或用干木棒把电线挑开C．发现线路起火时，可以立即泼水救火D．发现高压输电线落在地面上时，用干木棒将其挑离地面4、以下四种事例中，属于电能完全变成内能的是：A.电风扇转动B.电炉发热C.发电机发电D.电动抽水机抽水5、下列现象中，可能引起家中保险丝熔断的是：①开关中的两个接线头相碰②插座中的两个接线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①②B．②③C．③④D．④①6、正常情况下，人站在地面上，手不小心碰触到了零线：A．会触电B．不会触电C．可能触电D．无法确定，视情况而定7、某同学家的四盏灯全部熄灭了，检查发现保险丝并末熔断，用测电笔测试室内各处电路时，氖管都在发光，则故障的原因是：A、灯泡全部烧坏；B、室内线路某处短路；C、进户零线断路；D、进户火线断路8.(09四川绵阳）灾后重建，小宇同学家的永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。

由此判断A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题9.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

初三物理家庭电路经典练习题1.在家庭电路中，当灯的数量变化时，会引起电路上总电阻的变化。

正确答案为C，亮着的灯的个数越少时电路中的总电阻越小。

2.家庭电路中的保险丝熔断了可能有多种原因，但不可能是保险丝的规格不符合规定的要求。

正确答案为C。

3.发生短路时，电路中的电阻很小，电流很大，电压也很大。

正确答案为B。

4.在220V的电路上装有额定电流为5A的保险丝，最多能装接“220V 40W”的电灯28盏。

正确答案为B。

5.在图17-3所示的电路中，安装错的元件是插座a。

正确答案为B。

6.人站在绝缘凳上，一只手接触火线，另一只手接触零线不会造成触电事故。

正确答案为D。

7.安装照明电路时，保险盒、电灯开关都应接在零线上；螺口灯座的螺旋套只准接在零线上；接大功率用电器的插座，通常在连接插座的火线上装一根保险丝。

正确答案为D。

8.根据图17-4，电路中的故障原因可能是开关S接触不良、灯泡的灯丝断了或CD导线间有断路。

无法确定具体原因。

正确答案为D。

9.根据图17-5，将保险盒A、B接在电源线上，开关C接在火线上，螺丝口灯泡D接在零线上，三孔插座E的火线和零线分别接在火线和零线上即可接入家庭电路。

10.图17-6展示了某人为楼梯照明灯设计的四种电路方案。

其中S1、S2和S3都可以实现灯的控制，但S4不行，因为它的灯和开关不在同一电路中。

正确答案为A、B、C。

11、两平行直导线中电流方向相反，且电流强度I1>I2，导线a受到安培力大小为F1，导线b受到的安培力大小为F2，则选项A正确，即F1>F2且方向相反。

12、比较灯泡的灯丝，应该选项B，即“220V，60W”的灯丝粗些。

13、在图17-7中，最理想的电路是D选项，即插座和保险盒之间加一个开关。

14、在图17-8中，正确的电灯接法是B选项，即火线接灯座中的金属片，零线接灯座中的银属片。

15、在图中，正确的连接方法是D选项，即将L1和L2并联，且L1和L2的正负极连接正确。

初三家庭电路练习题电路练习题一：1. 有一盏60瓦的灯泡接在220伏的电源上，请计算：a) 电阻大小；b) 电路中的电流大小；c) 灯泡两端的电压大小。

2. 在电路中，有一个10欧姆的电阻器和一个30欧姆的电阻器串联，接在220伏的电源上，请计算：a) 总电路中的电流大小；b) 电阻器两端的电压大小；c) 通过10欧姆电阻器的电流大小；d) 通过30欧姆电阻器的电流大小。

3. 在电路中，有一个20欧姆的电阻器和一个40欧姆的电阻器并联，接在220伏的电源上，请计算：a) 总电路中的电流大小；b) 电阻器并联后的总电阻大小；c) 电阻器两端的电压大小；d) 通过20欧姆电阻器的电流大小；e) 通过40欧姆电阻器的电流大小。

电路练习题二：1. 在一个家庭电路中，有一个220伏的电源，接有一个15安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

2. 在一个家庭电路中，有一个220伏的电源，接有一个10安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

3. 在一个家庭电路中，有一个220伏的电源，接有一个20安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

电路练习题三：1. 在一个家庭电路中，有一个220伏的电源，接有一个10欧姆的电阻和一个20欧姆的电阻并联，请计算：a) 总电路中的电流大小；b) 电阻器并联后的总电阻大小；c) 电阻器10欧姆两端的电压大小；d) 电阻器20欧姆两端的电压大小；e) 通过10欧姆电阻器的电流大小；f) 通过20欧姆电阻器的电流大小。

2. 在一个家庭电路中，有一个220伏的电源，接有一个30欧姆的电阻和一个40欧姆的电阻串联，请计算：a) 总电路中的电流大小；b) 电阻器串联后的总电阻大小；c) 电阻器30欧姆两端的电压大小；d) 电阻器40欧姆两端的电压大小；e) 通过30欧姆电阻器的电流大小；f) 通过40欧姆电阻器的电流大小。

初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。

（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。

（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。

一根叫零线，一根叫_______，两根进户线之间有________V的电压。

一般情况下，对人体安全的电压不高于_______V。

【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。

火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。

（2）辨别工具：试电笔（测电笔、电笔）。

试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。

（2）种类：①钢笔式；②螺丝刀式。

（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。

②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。

如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。

【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。

家庭电路安全用电综合练习一、选择题1．王老师的新家买了250W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W照明灯8盏。

请为王老师选择一种合适的电能表（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A2．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是A.雷雨天，应避免在高大建筑物和大树下避雨B.发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C.电器设备失火，应迅速用水灭火D.有金属外壳的电器用三孔插座3．图中是一些人在生活用电中的几种做法，其中正确的是（）4.下列做法中，不符合安全用电要求的是（）A、用湿布擦正在发光的白炽灯或日光灯B、在家庭电路中安装保险丝或空气开关C、更换灯泡时，先断开开关D、外壳损坏的插座，应及时更换5．某家庭部分电路可简化成图3所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是（）A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联6．在使用家用电器时，下列说法正确的是（）A．洗衣机使用三孔插座主要是为了防雷击B．电冰箱紧贴墙壁放置有利于散热C．电视机处于待机状态时仍会消耗电能D．电饭锅的插头沾水后不能接入电路是因为容易造成断路7．下列四种情况中，人相对安全的是(请同学们千万不要尝试做本实验) （）8．下列做法中符合安全用电的是（）A.带有金属外壳的用电器使用时必须接地B.开关可以接在电灯和零线之间C.当电路中增添大功率用电器时，只有更换额定电流更大的保险丝D.使用试电笔时，手千万不要接触笔尾金属体9．下列做法符合安全用电要求的是（）A．未断开电源时，直接更换灯泡B．发现有人触电时，直接用手把触电者拉开C．发现导线的绝缘部分有破损时一定要及时更换D．把用电器三脚插头中接地的脚弄掉后插入两孔插座使用10.在家庭电路中，下列有关插座、螺口灯泡、开关的连线正确的是（）11．如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．洗衣机接入三孔插座能使洗衣机金属外壳接地C．闭合开关时人接触B点或C点都可能引起触电D．断开开关时A、B两点都能使测电笔氖管发光12.家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是（）A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座13.某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路14.某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（）A．电视机 B．白炽灯C．洗衣 D．空调下列家庭电路中不符合要求的是 (15.关于家庭电路和安全用电，下列说法正确的是（）A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．开关一定要接在零线上D．家用电器的金属外壳一定要接地16.下列做法不符合安全用电的是（）A．将电水壶的金属外壳接地B．在家庭电路中插座与电灯连接必须是并联C．家庭电路布线时熔断器应在总开关之后D．使用测电笔时手不能接触笔尾金属体17.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路18.以下涉及家庭用电的一些做法，符合要求的是（）A．使用绝缘皮破损的插头 B．使用测电笔时，手与笔尾部金属电极接触C．控制电灯的开关接在零线上 D．用湿布擦抹插座19.关于家庭电路与安全用电，下列做法中正确的是（）A．家庭电路中的地线可以不接地B．发现家用电器或电线失火时，必须先切断电源，然后再救火C．熔丝被烧断后，可用铜丝代替熔丝接入电路D．发现有人触电后，应立即用手把触电人拉离电线20.下列几种情况，符合安全用电原则的是（）21.下列关于家庭电路的说法错误的是（）A．洗衣机使用三孔插座能防止人触电B．电灯的开关装在火线或零线上都可以C．使用试电笔可以辨别家庭电路中的火线和零线D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障22.下列四种做法，符合安全用电原则的是（）A．将开关安装在灯泡和零线之间B．发生触电事故后，先切断电源再救人C．用湿抹布擦拭正亮着的台灯灯泡 D．使用测电笔时，手与笔尖金属体接触23.关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”不一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．工作时的电冰箱和电视机可以是串联的D．工作的用电器越多，总电阻越大24．家庭电路的进户线是由_____________线和零线组成的，它们之间的电压是___________V，各种家用电器都是_____________联的。
