播种机械课件

内容 地形 气候
湄公河平原
耕地类型 主要农作物
生产方式 民居 交通
人际关系
水田
内容
湄公河平原
地形 平原（水网密布）
气候 耕地类型
热带季风气候， 高温多雨
水田
主要农作物
水稻
生产方式
人工劳动
民居
高脚屋
交通
不便
人际关系
团结互助
•美国中部大平原
地理位置： 地形： 气候： 河流： 土壤：
大 平 原
气候特点：以温带大陆性气候为 主，冬冷夏热，降水少
以温带大陆 性气候为主， 热量和降水 都不如湄公 河平原，因 而成为小麦、 玉米、大豆 的主要产地 （旱地）
地理位置：中纬度，北温带 地形：土地辽阔，地势低平 气候：以温带大陆性气候为主，
气候适宜
河流：密西西比河，便于灌溉 土壤：肥沃
土地辽阔、地势平坦 人口少 经济发达
二、 机 械 化 生 产
美国农田
飞机喷药、施肥
正在收割的大型联合收割机
美国粮食入仓
高度机械化
1、大面积耕地。 2、科技发达、高度机械化 3、人口少、商品率高。 4、发达的交通条件与仓储条件。
内容
湄公河平原
地形 平原（水网密布）
气候
热带季风气候， 高温多雨
耕地类型
水田
主要农作物
水稻
生产方式
人工劳动
民居
高脚屋
交通
不便
人际关系
团结互助
美国中部平原
内容 地形
湄公河平原
美国中部平原
平原（水网密布） 平原（土地辽阔）
气候类型 耕地类型
热带季风气候， 温带大陆性气候为主 高温多雨 冬冷夏热，降水较少

第27页
Henan Unjversity of Science and Technology

2011.8
农业机械学
双圆盘开沟器的构造 双圆盘开沟器的工作部件是两个平面圆盘，相互倾斜并相 交于一点。工作时在土壤反力作用下，圆盘及圆盘毂在内 外锥体所形成的V形槽内转动，转动副用润滑脂润滑。
第28页
Henan Unjversity of Science and Technology
2011.8
农业机械学
⑵型孔填充数量
—— 一般须根据种子的品质、农艺要求来决定，以 玉米为例，玉米种植要求每穴 3±1粒，其尺寸表达 如下：
b
a
l
⑶种子在型孔内的排列规律
由于种子的充种过程是随机的，种子在型孔内的 排列也是随机的，须进行大量的试验和观察，用统计 学原理确定某种作物种子在型孔内的排列机率。
第12页
Henan Unjversity of Science and Technology
2011.8
农业机械学
2.排种盘 的转速和线速度 (1)转速
第13页
Henan Unjversity of Science and Technology
Vp
2011.8
农业机械学
b/2
L－2l/3
l——种子平均长度bmax——种子最大厚度 L——型孔长度 Vp——圆盘线速度
2011.8
农业机械学
（三）滑刀式开沟器
钝角型开沟器，工作时滑刀在竖直方向切入土壤，刀后侧 板向两侧挤压土壤形成种沟。特点是靠重力入土，沟深稳 定、沟形整齐、不乱土层，断草能力强、工作阻力大。a ＝5~10cm，R=200~400N/个。
第26页

主要特点
精密播种机具有高精度、高稳 定性、低能耗和易于操作等特 点，能够提高作物产量和质量。
精密播种机的优势
1 提高播种效率
2 提高播种的精度
精密播种机能够快速、准确地完成大面积播种， 提高作业效率。
通过精确控制种子的排放量和排放位置，精密播 种机能够实现精准的种植。
3 减少播种的浪费
4 节省人力、物力和时间
科研领域
精密播种机在科学研究中也有广泛应用，可以用于 实验室的植物育种和研究。
精密播种机的未来发展趋势
1 智能化、自动化发展
随着科技的进步，精密播种机将越来越智能化和自动化，提高种植的效率和精度。
2 新的播种技术不断涌现
随着科研的不断推进，新的播种技术将不断涌现，进一步提高播种的效果。
3 应用范围不断扩大

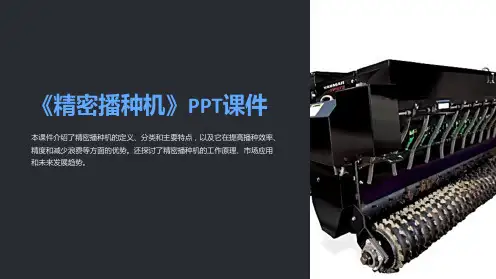

《精密播种机》PPT课件
本课件介绍了精密播种机的定义、分类和主要特点，以及它在提高播种效率、 精度和减少浪费等方面的优势。还探讨了精密播种机的工作原理、市场应用 和未来发密播种机是一种用于农业和 园林绿化领域的先进机械设备， 能够高效、精确地播种作物或 植物。
分类
精密播种机可以根据播种方式 的不同分为直播机和定植机， 根据作物种类的不同分为蔬菜 播种机和农作物播种机。
精密播种机的应用范围将不断扩大，涉及到更多领域，如水培、沙培和室内种植等。
总结
精密播种机通过提高播种效率、精度和减少浪费，具有重要的作用和优势。它的工作原理和市场应用涵盖了农业、 园林绿化、城市绿化和科研领域。未来，精密播种机将智能化、自动化发展，并应用范围不断扩大。
3
控制方式
精密播种机可以使用自动控制系统或人工控制来实现播种过程的精确控制。
精密播种机的市场应用

播种机械应用场景繁多， 在满足各类作物需求的 同时，不断优化设备性 能。
结论
1 播种机械的重要性
2 播种机械的发展前景
3 播种机械的应用价值
是推动农业机械化的重要组 成部分，为农业生产的高效 率、高品质、高质量提供了 有力保障。
随着农业机械化的不断深入， 未来的发展前景广阔，市场 需求不断扩大。
可以大大提高播种效率，减 轻劳动强度，有效降低成本 及风险，也为未来农业智能 化提供了基础。
播种机械的结构和工作原理
结构组成
播种机械组成复杂，一般由行走、 筛选、输送、释种等多个部分组合 而成。
工作原理
播种机械将种子均匀地散布到地面 上，达到机械化作业的目的。
优点和缺点
播种机械能够减轻劳动强度，提高 播种效率，但是成本较高，需要一 定的技术和维护。
播种机械的应用实例
1
单粒种植机
适用于小范围作业，可以准确种植农作物。
市场趋势
未来播种机械将向智能化、节能环保、多功能化和个性化方向发展。
播种机械的发展方向和挑战
智能化
操作简单，减少人工干 预影响，可以实时监控 设备状态，实现远程控 制。
节能环保
优化机械结构，减小设 备能耗，降低排放，保 护生态环境。
多功能化
适应不同农作物的种植 需求，具有高度的灵活 性及多样性。
ቤተ መጻሕፍቲ ባይዱ
满足不同作物 要求
2
整群种植机
适用于大范围作业，可以高效快速地种植农作物。
3
无犁直播机
适用于轮作种植，可以减少泥土压实和提高播种效率。
4
种子喷播机
适用于春秋两季播种，可以多点播种并降低成本。
播种机械的市场前景
市场现状

1、按与动力连接方式分：牵引式、 悬挂式、直连式。
2、按刀轴安置方向分：横轴式、立 轴式、斜轴式。
3、按动力传递路线分：侧边传 动、中间传动。
侧边传动
中间传动
五、旋耕机刀片的运动分析
旋耕机工作时，刀片一边绕轴正向旋转， 一边随机组作直线运动，因此，刀片的绝对 运动轨迹是一条由旋转运动与直线运动合成 的数学摆线，但是，由于二者之间的数值组 合不同，其合成后的摆线形状存在较大的差 异，并且对旋耕机最终的工作结果产生不同 的影响，我们研究并分析旋耕机刀片的运动 轨迹的目的就在于确定适用于旋耕机正常工 作的条件及其量化指标。
以地面为作业面，圆盘回转平面与地面垂 直为基本工作条件，则有下列几种作用效果：
α=00 时 ， 只 有 滚 动 没
Vm
有拖动，能切断杂草
和土块，但无翻土能
力，且难以达到预定
的耙深。
α=900时， 耙片只有拖动没有滚动， 有强烈的翻土能力，但断草能力几乎 为零，且很容易造成土壤堆积和堵塞 现象。
90o Vm

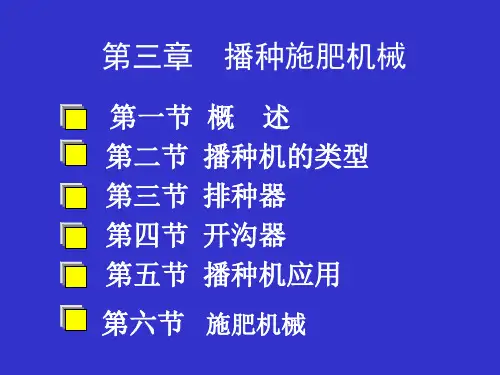

第三章 播种施肥机械
第一节 概 述 第二节 播种机的类型 第三节 排种器 第四节 开沟器 第五节 播种机应用
第六节 施肥机械
第二章 整地机械
引言 第一节 圆盘耙及其理论计算 第二节 旋耕机及其理论分析
引言
耕地后土垡间 有很大的空间，土 块较大、地表不平， 尚不能进行播种作 业，须进行松碎平 整作业，以达到地 表平整、上松下实 的农作物栽培要求。 这项工作一般由整 地机械来完成。
耙片间距对圆盘耙设计安装和 使用耙组、保证其正常工作是非常 重要的。轴向间距的大小直接影响 耙组在耕作横断面内的对土壤加工 和处理的程度、碎土质量。间距太 小易造成土壤堵塞，太大易产生漏 耙。要解决好这一矛盾，耙片轴向 安装间距的合理选择是至关重要的。

播种栽植机械
PPT文档演模板
2020/11/20
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/20
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械
PPT文档演模板
播种栽植机械

第三章 种植机械
第一节 概 述
第二节 播种机的类型和一般构成
第三节 排种器
第四节 开沟器
第五节 播种机其他部件 第六节 播种机的使用与调整
第一节 概 述
播种是农业生产过程中六大环节之一，播种机械 化是农业机械化过程中最为复杂，也是最为艰巨的工 作。播种机械所面对的播种方式、作物种类、品种等 变化繁多，这就需要播种机械有较强的适应性和能满 足不同种植要求的工作性能。
但是，近几年来有些作物的种植方式发生了逆转， 如玉米、棉花出现了工厂化育苗然后进行移栽，且已证 明在干旱缺水地区大有取代播种机的趋势。而世代以栽 植为主要种植手段的水稻、地瓜等作物，由于种植技术 的革新现在出现了直播（水稻须进行种子催芽处理，地 瓜须进行防腐处理），可大大简化生产过程，降低作业
带动层以外的种子被称为
静止层。所以，外槽轮排
种器每转排量是强制层和

ω
带动层的迭加。
C
设：d——外槽轮直径，d=40.4
Z——外槽轮齿数，Z=8，10，12
L——外槽轮有效工作长度
C——带动层厚度，小麦：0.3~0.4cm γ——种子容重，小麦：0.75~0.79 g / cm3 α——种子充满系数，0.6~0.8
t
4、精密播种：按精确的粒数、间距、行距、播 深将种子播入土壤的方式。是穴播的高级形式。
4×t t
①
② 方形播种
5．铺膜播种 播种时在种床表面铺上塑料薄膜，种子出苗后，幼苗长在膜外的
一种播种方式。这种方式可以是先播下籽种，随后铺膜，待幼苗出土后再由人 工破膜放苗；也可以是先铺上膜，随即在膜上打孔下种。
周期和生产成本。
上述一些先进的种植手段由于技术、 设备、条件、环境等因素的限制，有些尚 处于小范围试用阶段，真正用于现阶段农 业生产的种植方式仍然是经典的和传统的， 总结起来大致有以下几种方式：撒播、条 播、穴播、精密播种、铺膜播种、免耕播 种。

δ---地轮滑移率； n---试验时地轮转动圈数。
播种机械
播种机的使用调整
3、播种量调整
5)结果验证：理论=实际？
Gs－Gl 100% 1 ~ 2%
Gl
若满足，说明该调整结果正确，可进地作业。否则， 继续调整直到满足为止。可采用比例法控制调节手柄 的位置：设：Gs时的外槽轮有效工作长度为ls，则有， Gs / Ls = Gl / Ll 。
GL=QBL/10000 式中：Q---为播量（kg/m2）;
B----为播种机工作幅宽（m）; L----为地块长度（m）。
播种机械
播种机的使用调整
4、各行播量一致性的检查和调整
根据称重结果可计算出变异系数。
X x n
s (x x)2 n 1
V s 100% x
式中：x----每行排量（5次平均值）；
α＞90
滑刀式
已知：Q=10斤/亩，B=0.20 ×5 ， D=1m，Ls=20mm，n=30，Gs=1斤。 求：Gl，Ll 解：Gl=QBπD（1+δ）n/ 666.7
= 10 × 0.20 ×5 × 3.14× 1 ×30 ÷666.7
=1.41 （斤）
100%×│Gs－Gl│÷Gl = 100% × │1－ 1.41 │ ÷ 1.41 =29%＞2%
播机械
播种机的使用调整
6、划行器长度计算
播种机播种量稳定性测定 决定单位面积的苗株数，要求不同转速等条件变化，总 排量稳定。 方法：测量每10转各排种器排量和，重复5次，各次播 量愈接近愈好。
播种机械
播种机的使用调整
6、划行器长度计算
排种器行内均匀性测定 决定种子在行内纵向分布的均匀程度 方法：将种子沿纵向分成小段（中、小粒种子5cm为 一段，大粒种子10cm为一段），测每段种子数，各段 种子数愈接近，均匀性愈好。重复5次。

条播排种器：槽轮式、磨盘式、 离心式、气力式；
穴播排种器：型孔盘式、型孔轮式、 气力式。
在上述这些类型的排种器中，以外槽轮式排种器和 水平圆盘式排种器最具有代表性，其他类型的排种器大 多是在上述排种器的基础上的演进产物，我们授课的重 点将放在外槽轮式排种器和水平圆盘式排种器上。
一阶气送式播种机工作原理图
b
a
l
⑶种子在型孔内的排列规律
由于种子的充种过程是随机的，种子在型 孔内的排列也是随机的，须进行大量的试验和 观察，用统计学原理确定某种作物种子在型孔 内的排列机率。
以玉米为例，为保证每穴播种数量为3±1 粒，则每个型孔内必须同时填充3±1粒。经大 量的试验表明，玉米种子在型孔内的排列大致 有以下几种情况：
倾斜圆盘排种器：圆盘相对地面倾斜安装，排种口 在圆盘的最低点 ，充种区大，投种高度低，但传动 装置较为复杂。
种子箱
倾斜圆盘 传动装置
开沟器
地轮
H H
水平圆盘排种器的排种质量好坏首先取决于种子 能否准确的充入型孔，这里我们把他称之为种子的填 充性能，而决定种子填充性能的因素主要有二个：
水平圆盘的线速度 Vp
3. 工作原理
外槽轮转动时，种子逐次充满于凹槽内，随之转动，种子在排 种轮槽齿的强制推动下经排种口排出（强制层）。同时处于槽轮外 缘的厚度为C的一层种子利用种子之间的摩擦力和槽齿凸尖对种子 的间断性冲击，以较低的速度被带出，该层种子被称为带动层。
强制层
带动层
带动层以外的种子被称 为静止层。所以，外槽轮排 种器每转排量是强制层和带 动层的迭加。
水平圆盘排种器：结构简单，低速工作时比较可靠 （Vm = 6~7km/h），但由于圆盘一般安装在地轮轴上， 从下种口到种沟距离较大（投种高度H），易造成种 子在沟内发生弹跳现象，致使株距合格率降低。

要求？若不能满足，调整到多大排量时
才能满足农业技术的要求？此时的外槽 轮有效工作长度是多少？
上述一些先进的种植手段 由于技术、设备、条件、环境 等因素的限制，有些尚处于小 范围试用阶段，真正用于现阶 段农业生产的种植方式仍然是 经典的和传统的，总结起来大 致有以下几种方式：撒播、条 播、穴播、精密播种、铺膜播 种、免耕播种。
1、撒播：将种子按要求的播量撒布于 地表的方式。一般作物播种很少使用 这种方法，多用于大面积种草、植树 造林的飞机撒播。

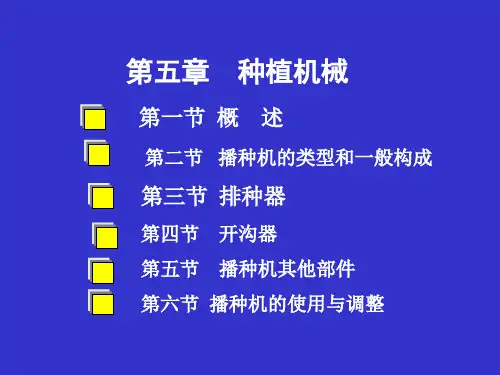

第五章 种植机械
第一节 概 述
第二节 播种机的类型和一般构成
第三节 排种器
第四节 开沟器 第五节 播种机其他部件 第六节 播种机的使用与调整
第一节 概 述
播种是农业生产过程中六大环节之 一，播种机械化是农业机械化过程中 最为复杂，也是最为艰巨的工作。播 种机械所面对的播种方式、作物种类、 品种等变化繁多，这就需要播种机械 有较强的适应性和能满足不同种植要 求的工作性能。
种子箱 排种器
地轮 传动装置
H 开沟器
垂直圆盘排种器: 圆盘一般与地轮同轴安装，传动机 构简单，投种高度低。但充种面积小，种子填充性 能差，因此其转速不可过快，机组前进速度较低。
种子箱 排种器
地轮
开沟器
H
倾斜圆盘排种器：圆盘相对地面倾斜安装，排种口 在圆盘的最低点 ，充种区大，投种高度低，但传动 装置较为复杂。
t
4、精密播种：按精确的粒数、间 距、行距、播深将种子播入土壤 的方式。是穴播的高级形式。
4×t t
①
② 方形播种
5．铺膜播种 播种时在种床表面铺上塑料薄膜，种 子出苗后，幼苗长在膜外的一种播种方式。这种方 式可以是先播下籽种，随后铺膜，待幼苗出土后再 由人工破膜放苗；也可以是先铺上膜，随即在膜上 打孔下种。

特点
农学播种机具有自动化、高效率 、精确度高、节省人力等优点， 是现代农业发展的重要支撑。
农学播种机的重要性
1 2
3
提高播种效率
农学播种机能够大幅提高播种效率，缩短播种时间，加快农 业生产进度。
促进农业现代化
农学播种机的普及和应用有助于推动农业现代化进程，提升 农业生产效率和经济效益。
改善农业生产环境
农学播种机能够精确控制播种深度 、间距、行距等参数，确保播种质 量，有利于作物生长和产量提高。
减轻劳动强度
农学播种机大大减轻了农民的劳动 强度，降低了劳动成本，提高了农 业生产的经济效益。
案例分析
某农场应用农学播种机后，种植效率提高了30%，同时减少了漏播和重播现象，有 效提高了作物产量和质量。
一项科研实验中，使用农学播种机精确控制播种参数，成功培育出了抗病性强、产 量高的新品种作物。
常见问题
如何保养播种机？
定期检查播种机各部件，保持清洁，定期润滑。
如何调整播种深度？
根据土壤条件和作物需求，调整播种深度，以保证种子生长良好。
如何选购合适的播种机？
根据实际情况选择合适的播种机，注意性能、价格、售后服务等方面的比较。
04
农学播种机的应用与效果
应用领域
农业种植
科研实验
农学播种机主要用于农业种植领域， 能够高效地完成播种作业，提高种植 效率和产量。
《农学播种机》ppt课件
$number {01}
目录
• 农学播种机概述 • 农学播种机的工作原理 • 农学播种机的种类与选择 • 农学播种机的应用与效果 • 农学播种机的维护与保养 • 未来农学播种机的发展趋势
01
农学播种机概述
定义与特点

对农业现代化的影响
促进农业机械化
精密播种机的广泛应用将推动农业机械化的进程，提高农业生产 效率。
提升农业科技水平
精密播种机的技术含量高，其应用将提升农业科技的整体水平。
促进农业可持续发展
通过提高播种效率和精度，精密播种机有助于实现精准施肥、灌溉 等作业，促进农业的可持续发展。
06
案例分析：某地区精密播种机的应用效果
THANK YOU
感谢各位观看
负责储存和释放种子，确保种 子按照预设模式播入土壤中。
覆土装置
配合播种器，将土壤均匀覆盖 在种子上，有助于种子发芽和
生长。
控制系统
控制播种机的各项参数，如播 种深度、间距等，确保播种精
度。
行走系统
使播种机能够在田地中顺利移 动和作业。
播种精度与效率
播种精度
精密播种机通过精确控制播种深度、 间距和行距，确保种子均匀分布在田 地中，提高出苗率和产量。
传感器技术
应用多种传感器，实时监 测播种机的工作状态和土 壤条件，为播种机提供更 加精准的作业数据。
应用领域的拓展
多元化种植模式
精密播种机将应用于更多类型的 种植模式，如间作、套种等，满
足农业生产的多样化需求。
特色作物种植
针对特色作物，开发专用播种机， 满足不同作物的种植要求。
设施农业
在设施农业中，精密播种机将发挥 更大的作用，提高设施内的种植效 率和产量。
04
精密播种机的维护与保养
日常保养
检查播种机外观
确保机器表面无严重磨 损或凹陷，及时修复损
坏部分。
清洁播种机
定期清除灰尘、杂草和 泥土，保持机器整洁。
检查紧固件
确保所有螺丝和紧固件 都紧固，防止松动脱落

第四章 播种机械
Seeding machine
耿端阳 博士 联系方式：0533-2760314
13668641238
EMAIL： dygxt@ QQ: 530671341
2020/1/3
轻工与农业工程学院
1
第四章 播种机械
Seeding machine
第一节 第二节 第三节 第四节 第五节 第六节 第七节
处理，使种子的表面和颗粒体具有一致的尺寸和形状： ①种子分级：去除不易发芽的劣质种子。 ②丸粒化处理
对形状不规则小粒种子进行丸粒化处理，即用惰性材料将每 粒种子包起来，使种子单体变大并呈球状，丸粒化种子经分级后 尺寸均一，故其更易被精密排种器单粒选取。包被材料必须有足 够强度，经得住处理和运输，并应疏松多孔以保证种子的呼吸。
2020/1/3
轻工与农业工程学院
40
思考题
1、常用的播种方法及播种机的类型？ 2、播种机的一般组成有哪些？
2020/1/3
轻工与农业工程学院
41
第三节 排种器
对于任何一种播种机来说，核心就是排种器，它决定 播种机工作质量和工作性能优劣的重要因素，播种机能否 满足农业技术的要求或满足程度如何，在很大程度上主要 取决于排种器的工作状况。排种器可谓播种机的心脏，通 常配置在种子箱的底部或侧壁式箱内。 ☆排种器的工艺实质：
2020/1/3
轻工与农业工程学院
21
二、播种机的设计要求
㈢播种机的性能指标 ①排量稳定性(面积播量一致) 指排种器排种量稳定程度，也用来评价条播机亩播量稳定性。 ②各行排量一致性（行间播量一致） 指同一播种机上各个排种器在相同条件下排种量的一致程度。 ③排种均匀性和播种均匀性（行内播量一致） 指播种机排种器排种的均匀程度和种子在种床上分布的均匀程度。 ④穴位数合格率（穴内播量一致） 对普通穴播，每穴种子粒数以n土1或n土2粒为合格，n为每穴 种子粒数的预计值。
