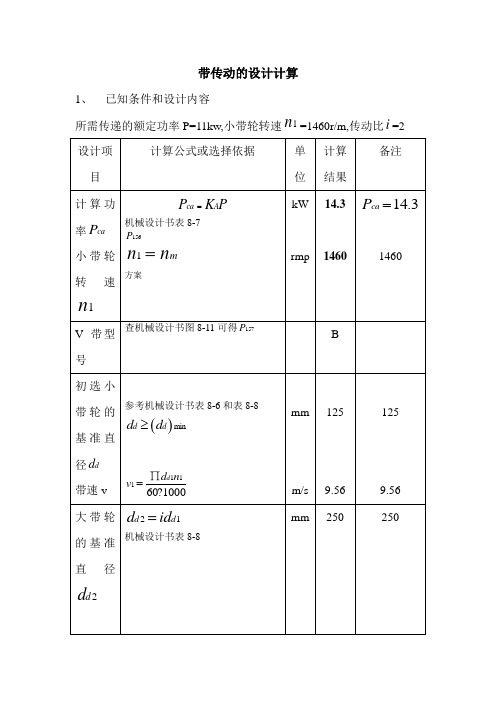

带传动的设计计算

带传动（V带、联组窄V带、同步带）V带传动的设计计算设计计算设计实例V带轮传动设计实例设计有电动机驱动冲剪机床的普通V带传动。

电动机为Y160M—6,额定功率P=7.5kw，转速n1=970r/min，水泵轴转速为n2=300r/min,轴间距约为1000mm，每天工作8h。

One）设计功率Pd由表差得工况系数KA=1.2 Pd二KAP=1.2x7.5KW=9KWTwo）Three）选定带型根据Pd=9KW和n1=970r/min,由图确定为B型传动比n1n2=300=3.23970Four）小轮基准直径参考表和图，取dd1=140mm大轮基准直径dd2=dd11£=3.23x14010.01mm=447.7mm由表取dd2=450mmFive）水泵轴的实际转速n2=Six)带速1£nlddl10.01970x140=r/min=298.8r/mind2=ndp1n160x1000nx140__1000m/s=7.11m/s此处取dp1=dd1Seven)初定轴间距按要求取a0=1000mmEight)所需基准长度ndd2dd124a00=2a0+dd1+dd2+24501402n2=2x1000+140+450+mm=2870.9m设计计算设计实例由表选取基准长度Ld=2800mmNine) 实际轴间距a=a0+LdLd0228002870.92mm=964.6mm安装时所需最小轴间距amin二a-0.015Ld=(964.6-0.015x2800)mm =922.6mm张紧或补偿伸长所需最大轴间距amax=a+0.03Ld=(964.6+0.03x2800)mm=1084.6mmTen)小带轮包角a1=180°dd2dd1ax57.3°450__.6x57.3°=161.6°Eleven)单根V带的基本额定功率根据dd1=140mm和n1=970r/min由表查得B型带P1=2.11kw Twelve)考虑传动比的影响，额定功率的增量AP1由表查得AP1=0.306kwThirteen)V带的根数=(PPd1+P1)KaKL由表查得Ka=0.953由表查得KL=1.05二2.11+0.306X0.953X1.05=3.72根取4根9设计计算设计实例Fourteen)单根V带的预紧力FQ=500由表查得=0.17kgm2.5KadP2.59FQ=5001+0.17x(7.11)2N=265.4NFifteen)带轮的结构和尺寸此处以小带轮为例确定其结构和尺寸。

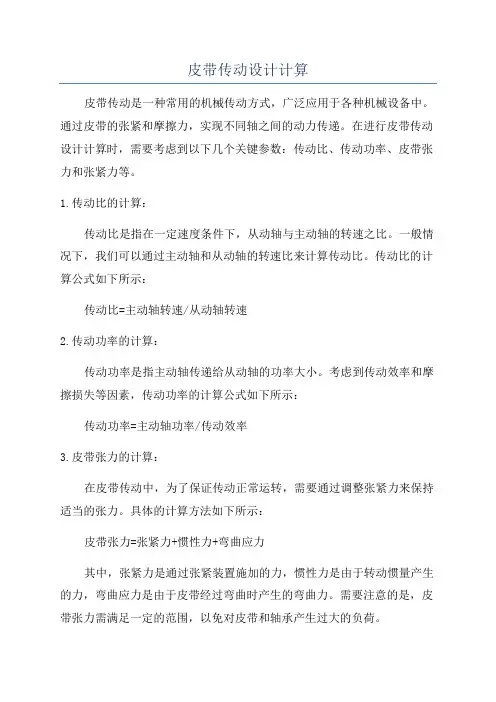

皮带传动设计计算皮带传动是一种常用的机械传动方式，广泛应用于各种机械设备中。

通过皮带的张紧和摩擦力，实现不同轴之间的动力传递。

在进行皮带传动设计计算时，需要考虑到以下几个关键参数：传动比、传动功率、皮带张力和张紧力等。

1.传动比的计算：传动比是指在一定速度条件下，从动轴与主动轴的转速之比。

一般情况下，我们可以通过主动轴和从动轴的转速比来计算传动比。

传动比的计算公式如下所示：传动比=主动轴转速/从动轴转速2.传动功率的计算：传动功率是指主动轴传递给从动轴的功率大小。

考虑到传动效率和摩擦损失等因素，传动功率的计算公式如下所示：传动功率=主动轴功率/传动效率3.皮带张力的计算：在皮带传动中，为了保证传动正常运转，需要通过调整张紧力来保持适当的张力。

具体的计算方法如下所示：皮带张力=张紧力+惯性力+弯曲应力其中，张紧力是通过张紧装置施加的力，惯性力是由于转动惯量产生的力，弯曲应力是由于皮带经过弯曲时产生的弯曲力。

需要注意的是，皮带张力需满足一定的范围，以免对皮带和轴承产生过大的负荷。

以上是皮带传动设计中的一些基本计算内容，下面我们来看一个具体的应用实例。

假设有一个要求传动比为4∶1，主动轴功率为10kW，传动效率为95%的皮带传动系统，求主动轴和从动轴的转速、传动比、传动功率和皮带张力。

首先，根据传动比的定义，我们可以得知主动轴转速为n1，从动轴转速为n2，则有n1/n2=4/1下面，我们可以通过传动比和主动轴转速来计算从动轴的转速：n2=n1/(4/1)然后，根据传动功率的定义，我们可以得知传动功率与主动轴功率和传动效率之间的关系。

假设传动功率为P2，则有传动功率=主动轴功率*传动效率，即P2=10kW*0.95最后，根据皮带张力的计算公式，我们可以求得皮带张力。

根据传动功率和主动轴转速，我们可以计算出张紧力。

根据皮带的负荷和速度，我们可以计算出惯性力。

根据工作背带受张轴承、滚轮半径和张紧装置形状，我们可以计算出弯曲应力。

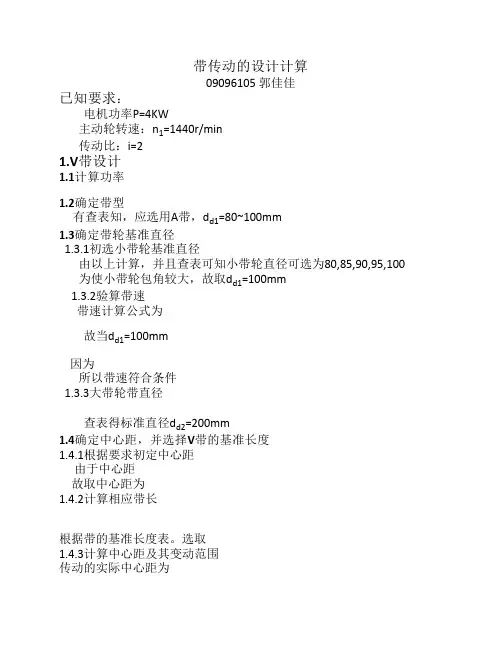

V带传动的设计计算设计计算是指根据给定的参数和条件，计算出V带传动所需的各种尺寸和性能指标。

V带传动是一种常见的传动方式，广泛应用于各种机械设备中，如风机、水泵、发电机等。

下面将详细介绍V带传动的设计计算内容。

1.功率计算首先需要根据传动装置的输入和输出功率来计算V带传动所能传输的功率。

功率计算公式为：P=(T₁-T₂)×ω，其中P为功率，T₁和T₂为传动装置的转矩，ω为角速度。

根据输入和输出轴的转速、转矩以及效率，可以计算出传动装置的输入和输出功率。

2.带速计算带速是指带传动时带的线速度，常用单位为m/s。

带速计算公式为：V=π×D×n，其中V为带速，D为驱动轮的直径，n为驱动轮的转速。

根据传动装置的转速和直径，可以计算出V带传动的带速。

3.力计算对于V带传动来说，力是计算中的重要指标，既要满足传动所需的驱动力，又要确保带的正常工作。

力的计算公式为：F=T×K，其中F为力，T为带的拉紧力，K为带的侧压系数。

根据带的拉紧力和侧压系数，可以计算出V带传动所需的力。

4.弯曲应力计算弯曲应力是指带在受力时产生的弯曲应力，对带的弯曲疲劳寿命和使用寿命有重要影响。

弯曲应力计算公式为：σ=f×z×y，其中σ为弯曲应力，f为受力系数，z为带的截面形状系数，y为受力位置系数。

根据受力系数、带的截面形状系数和受力位置系数，可以计算出V带传动所产生的弯曲应力。

5.带长计算带长是指带传动时带的周长，常用单位为mm。

带长计算公式为：L = 2 × (C + π × (D₁ + D₂) / 2) ，其中L为带长，C为中心距，D₁和D₂为驱动轮和从动轮的直径。

根据中心距和驱动轮和从动轮的直径，可以计算出V带传动所需的带长。

除了以上的计算内容，还需要注意V带传动的自动对中和拼接长度等问题，并根据实际应用情况选择合适的带型、带宽和驱动轮和从动轮的材料，以及进行带的张紧和对中调整。

带传动计算公式在机械工程中，传动系统是非常重要的一部分，它能够将动力从一个地方传递到另一个地方，从而驱动机械设备进行工作。

在传动系统中，计算传动比和传动效率是非常重要的，因为它们能够帮助工程师设计出更加高效和可靠的传动系统。

本文将介绍一些常见的带传动计算公式，帮助读者更好地理解传动系统的设计和计算。

1. 传动比的计算公式。

传动比是指输入轴和输出轴的转速之比，它可以用来描述传动系统的速度变化情况。

在带传动系统中，传动比可以通过以下公式进行计算：传动比 = 输出轮直径 / 输入轮直径。

其中，输出轮直径和输入轮直径分别表示输出轮和输入轮的直径。

通过这个公式，我们可以很容易地计算出传动比，从而帮助我们设计出合适的传动系统。

2. 传动效率的计算公式。

传动效率是指传动系统输出功率与输入功率之比，它可以用来描述传动系统的能量损失情况。

在带传动系统中，传动效率可以通过以下公式进行计算：传动效率 = 输出功率 / 输入功率。

其中，输出功率和输入功率分别表示传动系统的输出功率和输入功率。

通过这个公式，我们可以很容易地计算出传动效率，从而帮助我们评估传动系统的能量损失情况。

3. 带传动的速度比计算公式。

在带传动系统中，速度比是指两个轮子的线速度之比，它可以用来描述带传动系统的速度变化情况。

在带传动系统中，速度比可以通过以下公式进行计算：速度比 = (输出轮直径输入轮直径) / (输出轮直径 + 输入轮直径)。

通过这个公式，我们可以很容易地计算出速度比，从而帮助我们设计出合适的带传动系统。

4. 带传动的张紧力计算公式。

在带传动系统中，张紧力是指带传动系统中张紧轮对带的张紧力，它可以用来描述带传动系统的张紧情况。

在带传动系统中，张紧力可以通过以下公式进行计算：张紧力 = 张紧力系数×带张紧力。

其中，张紧力系数是指张紧轮对带的张紧系数，带张紧力是指带张紧轮对带的张紧力。

通过这个公式，我们可以很容易地计算出张紧力，从而帮助我们设计出合适的带传动系统。

V带传动设计计算V带传动是一种常见的传动方式，其设计计算涉及到带速、传动比、中心距、带宽、传动功率等诸多参数。

下面将对V带传动设计计算做一个详细的介绍。

1.带速计算：带速是V带传动的一个重要参数，用来衡量带的速度。

一般情况下，V带的线速度不能超过其最大线速度（限速值）。

带速的计算公式为：带速=π*中心距*传动比*主动带轮直径/1000其中，π=3.14，中心距单位为毫米（mm），传动比为主动带轮的齿数 / 从动带轮的齿数。

2.中心距计算：中心距是指V带传动时主动带轮与从动带轮之间的轴心距离。

中心距的计算公式为：中心距=主动带轮和从动带轮的中心距离+主动带轮和从动带轮的直径之差其中，主动带轮和从动带轮的直径一般在使用规范中给出。

3.带宽计算：带宽是指V带的有效宽度，也是V带传动设计时需要考虑的一个重要参数。

带宽的计算公式为：带宽=功率/（传动功率密度*传动比*带速）其中，功率单位为千瓦（KW），传动功率密度是一个经验值，一般在使用规范中给出。

4.传动比计算：传动比是指主动带轮与从动带轮的齿数之比。

传动比的选取要根据所需传递的动力和转速来确定。

一般情况下，传动比选取为整数。

5.传动功率计算：传动功率是指V带传动时主动带轮传递到从动带轮的功率。

传动功率的计算公式为：传动功率=主动带轮转矩*主动带轮转速/1000其中，主动带轮转矩的计算涉及到所需传递的动力和转速，可以通过公式转矩=动力/转速得到。

以上就是V带传动设计计算的主要内容。

在实际应用中，还需要考虑到带轮的材料、带的选择、带张紧装置等方面的因素，并且需要根据实际情况进行修正和优化。

因此，在进行V带传动设计计算时，建议参考相关的技术资料和规范，并结合实际情况进行综合考虑。

齿轮、皮带传动设计计算仅供参考一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。

（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm。

运动简图二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用Y系列三相异步电动机。

2、确定电动机的功率：（1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95=0.86(2)电机所需的工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86=2.76KW3、确定电动机转速：滚筒轴的工作转速：Nw=60×1000V/πD=60×1000×1.4/π×220=121.5r/min根据【2】表2.2中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~2 0，故电动机转速的可选范围为nd=i×nw=（6~20）×121.5=729~2 430r/min符合这一范围的同步转速有960 r/min和1420r/min。

由【2】表8.1查出有三种适用的电动机型号、如下表方案电动机型号额定功率电动机转速（r/min）传动装置的传动比KW 同转满转总传动比带齿轮1 Y132s-6 3 1000 960 7.9 3 2.632 Y100l2-43 1500 1420 11.68 3 3.89综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，比较两种方案可知：方案1因电动机转速低，传动装置尺寸较大，价格较高。
