海绵城市技术路线图

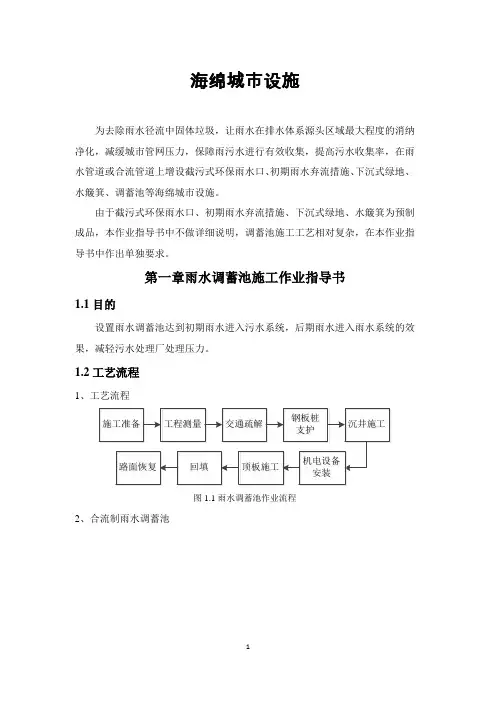

海绵城市设施为去除雨水径流中固体垃圾，让雨水在排水体系源头区域最大程度的消纳净化，减缓城市管网压力，保障雨污水进行有效收集，提高污水收集率，在雨水管道或合流管道上增设截污式环保雨水口、初期雨水弃流措施、下沉式绿地、水簸箕、调蓄池等海绵城市设施。

由于截污式环保雨水口、初期雨水弃流措施、下沉式绿地、水簸箕为预制成品，本作业指导书中不做详细说明，调蓄池施工工艺相对复杂，在本作业指导书中作出单独要求。

第一章雨水调蓄池施工作业指导书1.1目的设置雨水调蓄池达到初期雨水进入污水系统，后期雨水进入雨水系统的效果，减轻污水处理厂处理压力。

1.2工艺流程1、工艺流程图1.1雨水调蓄池作业流程2、合流制雨水调蓄池图1.1 合流制雨水调蓄池示意图3、技术措施雨水调蓄池采用沉井施工工艺，内框架及隔墙整体一次下沉。

具体施工流程如下：首先测量放样，外围设置止水钢板桩，在地面上或地坑内制作开口的钢筋混凝土筒身，待筒身混凝土达到一定强度后，在井内挖土使土体逐渐降低，沉井筒身依靠自重克服其与土壁之间的摩阻力，不断下沉直至设计标高，然后经就位校正后再进行封底处理。

水池封底之后，抹面之前应先做满水实验。

对水池充水，充水分三次，每次充水三分之一水深，每次充水结束后稳定二天，观察和测定渗漏情况，扣除管道的渗漏因素，24小时渗漏率应小于1/1000。

沉井完毕后进行金属结构及二次浇筑施工。

施工、运营过程中应做好机械设备、电气设备、仪器仪表维护保养工作。

施工中应注意：施工应先下后上，先深后浅；制作沉井前，地基必须有足够承载力；沉井下沉过程中，预留洞口用490砖砌体封堵；井内土体应均匀开挖，沉井下沉距设计标高1.2m左右时，先不挖土，观测预沉情况，然后酌情沿隔墙及刃脚边侧挖土，下沉过程中加强沉降及位移观测；沉井后浇的部分及后浇梁板的钢筋应与井壁的预留筋焊接。

后浇构件接缝处理：旧混凝土凿毛，剔除松动混凝土, 清洗干净并保持潮湿，在浇筑新混凝土前先铺20mm厚同标号的水泥砂浆。

“海绵城市”规范要点与做法图解什么是海绵城市?所谓海绵城市，就是充分发挥原始地形地貌对降雨的积存作用，充分发挥自然下垫面和生态本底对雨水的渗透作用，充分发挥植被、土壤、湿地等对水质的自然净化作用，使城市像“海绵”一样，对雨水具有吸收和释放功能，能够弹性地适应环境变化和应对自然灾害。

在城市开发建设中，加强规划建设管控，通过源头减排、过程控制、系统治理，采取屋顶绿化、透水铺装、下凹式绿地、雨水收集利用设施等措施，使建筑与小区、道路与广场、公园和绿地、水系等具备对雨水的吸纳、蓄滞和缓释作用，有效控制雨水径流，实现“小雨不积水、大雨不内涝、水体不黑臭、热岛有缓解”。

目前全国已有130多个城市制定了海绵城市建设方案。

根据国务院常务会议有关部署，确定的目标核心是通过海绵城市建设，使70%的降雨就地消纳和利用。

围绕这一目标确定的时间表是到2020年，20%的城市建成区达到这个要求。

如果一个城市建成区有100平方公里的话，至少有20平方公里在2020年要达到这个要求;到2030年，80%的城市建成区要达到这个要求。

“海绵城市”规范要点：海绵城市规范要点1.透水铺装透水砖铺装、透水水泥混凝土铺装和透水沥青混凝土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。

（1）透水铺装对道路路基强度和稳定性的潜在风险较大时，可采用半透水。

（2）土地透水能力有限时，应在透水铺装的透水基层内设置排水管或排水板。

（3）当透水铺装设置在地下室顶板上时，顶板覆土厚度不应小于600 mm，并应设置排水层。

2.下沉式绿地下沉深度指下沉式绿地低于周边铺砌地面或道路的平均深度，下沉深度小于100 mm的下沉式绿地面积不参与计算（受当地土壤渗透性能等条件制约，下沉深度有限的渗透设施除外），对于湿塘、雨水湿地等水面设施系指调蓄深度透水铺装率=透水铺装面积/硬化地面总面积；绿色屋顶率=绿色屋顶面积/建筑屋顶总面积。

（1）下沉式绿地的下凹深度应根据植物耐淹性能和土壤渗透性能确定，一般为100-200 mm。

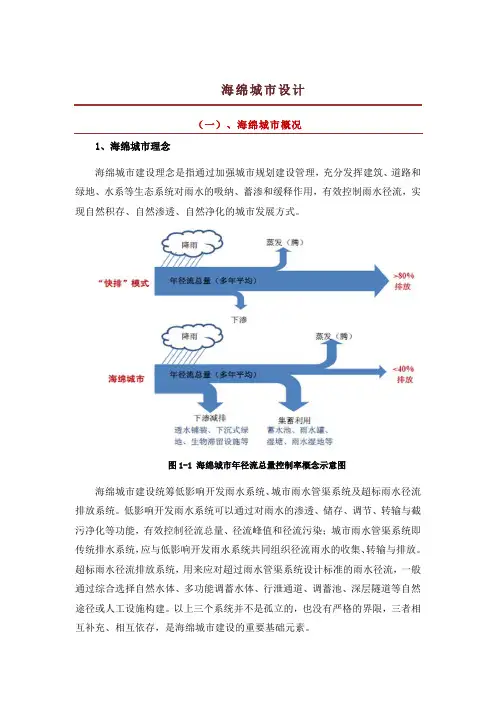

海绵城市设计（一）、海绵城市概况1、海绵城市理念海绵城市建设理念是指通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等生态系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。

图1-1 海绵城市年径流总量控制率概念示意图海绵城市建设统筹低影响开发雨水系统、城市雨水管渠系统及超标雨水径流排放系统。

低影响开发雨水系统可以通过对雨水的渗透、储存、调节、转输与截污净化等功能，有效控制径流总量、径流峰值和径流污染；城市雨水管渠系统即传统排水系统，应与低影响开发雨水系统共同组织径流雨水的收集、转输与排放。

超标雨水径流排放系统，用来应对超过雨水管渠系统设计标准的雨水径流，一般通过综合选择自然水体、多功能调蓄水体、行泄通道、调蓄池、深层隧道等自然途径或人工设施构建。

以上三个系统并不是孤立的，也没有严格的界限，三者相互补充、相互依存，是海绵城市建设的重要基础元素。

海绵城市建设将“渗”、“滞”、“蓄”、“净”、“用”、“排”融为一体，建立尊重自然、顺应自然的低影响开发模式，是系统解决水安全、水资源和水环境等问题的有效措施。

自然渗透：恢复生态、自然循环；变城市不透硬化铺装为生态透水铺装，在保证其使用功能的前提下，减少路面径流压力，最大限度实现自然模式的水循环。

自然存积：削峰调蓄、控制径流；生态透水铺装结合雨洪调蓄设施，削峰减排，控制径流。

自然净化：减少污染、改善水质；雨水通过土壤自然渗透、净化，截留路面污染物，减少泥沙混入雨水进入自然水体。

基于低影响开发的道路雨水系统是指由花坛、绿地、草沟等开放式绿色基础设施和传统排水管网相互关联的雨水利用排放系统，能够以贴近自然的方式对地面雨水径流的量和质进行控制和处理从而降低内涝风险、控制径流面源污染和保护地表水环境。

2、道路低影响开发规划设计指引表1-1 道路低影响开发规划设计指引表机动车路面非机动车道路面（人行道、自行车道）道路附属绿地路牙排水系统适宜路段可试验采用多孔沥青路面或透水型混凝土路面。

海绵城市概念和做法城市就是水泥森林？那可不一定，一点巧思，一点改变就可以让城市与自然联结，在城市里也可以遇见自然！那么究竟什么是海绵城市呢？目前我国的海绵城市从理论到实践都处在一个什么样的阶段？海绵城市概念海绵城市是新一代城市雨洪管理概念，是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。

国际通用术语为“低影响开发雨水系统构建”。

下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。

目前处于什么阶段？从这两年的总体发展来看，当前我国的海绵城市研究和建设案例，对于城市和房地产开发而言，其指导意义非常有限。

海绵城市的初衷立意在于减少投资，但造个大公园不管怎么说都是很贵的。

从开发商研发的角度，现在基本都在观望，嘴上时髦一下罢了。

发展中暴露的问题问题1 拿来主义海绵城市借鉴自日本、北美和西欧的相关思想和经验。

但是，这些地方地下排水设施本来就修的不错，人家似乎没有把零食当正餐吃的习惯。

另外，具体的气候差异也比较大。

例如西雅图，很多学者喜欢拿这个城市作为案例，说明海绵城市的有效合理性，并作为将其引入我国的论据。

然而比较尴尬的是西雅图属于温带海洋性气候，全年都是绵绵细雨，我国没有任何一个城市属于温带海洋性气候。

大家有兴趣可以查一下西雅图的降水记录，看那里一个月的降雨量，是不是赶得上武汉夏季一场典型大暴雨的降雨量。

问题2 定量海绵城市的建设与发展，其实是一个复杂性、科学性、系统性的大工程。

需要定量的分析报告才能去执行，这包括但不仅仅包括：1.各个精细地块的设计最大降雨量、流向、特点。

2.当前软硬质地表对应的雨水阻滞能力，对比对应的各种”海绵城市“策略下的单位地块的雨水阻滞能力，实施的可行性。

3.针对现有设施和降水记录的调研与数据报告。

4.基于以上数据的降雨滞——排数学模型。

5.在数学模型指导下的规划设计策论。

以上几点，目前在我国还没有人做出来。

然而在缺乏数据理论研究的情况下，有些人却言之凿凿，大谈其研究成果有多么成熟。

海绵城市施工图设计STEP1施工图设计流程——方案交接+ 会议在进行海绵景观施工图设计前，生态总控会充分协调海绵景观方案团队与施工图团队交接，针对该海绵方案的特色亮点和设施效果要求进行重点确认，以保证海绵方案的落地性与经济性。

针对海绵目标、项目特点，对雨水流线系统、雨水管网系统、重点节点展示、设施结构、植物配置进行二次设计，并进行相关材料及设计图纸的交接。

STEP2海绵城市总平面系列图施工图专业应充分细化汇水分区及场地标高，使每一处雨水都有序进行收集消纳，从而使得海绵系统可以高效运作。

同时海绵设施的形态、大小、距离应根据景观条件进行细致化设计调整。

如在人行动线较多的区域，海绵设施应预留安全距离，防止踏空。

道路边植草沟与实际乔木种植范围线和照明路灯电路范围应预留避让距离，防止海绵设施布局空间与景观条件的冲突。

STEP3海绵设施结构大样海绵设施结构的二次设计，要对形状布局、材料样式和结构要求提出最优化设计。

海绵设施结合周边的景观条件进行结构设计，如下凹绿地可以在绿地边界设计硬质收边台阶，下凹设施的入水口缓冲区可以设计出各种不同的形态，如使用卵石石笼/ 碎石沉淀池或火山石等不同材料或组合形状提升海绵景观品质效果。

雨水花园等复杂性海绵设施在要求高渗透/ 高净化的情况下，种植土层一般会考虑换土，有专门的提供介质配方土的厂家，也可以现场购买材料搅拌配比，我们在实际项目中研究和实践发现，配方土壤在4 ∶ 4 ∶ 2 的种植土、粗砂、椰糠（椰糠要晒干）的比例是最经济和实用性效果较好的配方。

各层结构需要透水土工布进行包裹，以防止周边泥水污染，透水土工布要求无纺土工布，单位面积质量宜为300～500g/m2，握持强度≥ 1.1kN，撕裂强度≥ 0.4kN，CBR 顶破强度≥ 2.75kN，厚度不小于0.5mm。

过薄的土工布在铺设和运作中会发生撕裂等现象，影响雨水收集质量。

在低成本情况下，雨水花园底部结构可以减少粗砂过滤层和碎石排水层厚度，特殊情况下可以取消粗砂过滤层以降低海绵城市建设的增量成本。

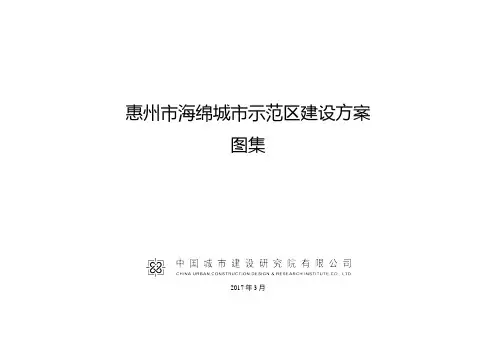

惠州市海绵城市示范区建设方案
图集
2017年3月
图纸目录
图纸编号图名数量
1 示范区区位图 1
2 示范区下垫面用地分析图 1
3 示范区高程坡度分析图 1
4 示范区建设分区图 1
5 示范区重点建设项目分布图 1
6 居住小区典型设计图-金山湖花园2区 2
7 居住小区典型设计图-金山湖花园3区 3
8 公共建筑典型设计图-河南岸汽车站 1
9 公共建筑典型设计图-河南岸中心小学 4
10 市政道路典型设计平面及断面图 4
11 市政道路典型设计大样图 5
12 金山湖公园典型海绵设计图 2
13 金山湖景观改造总平面布置图 1
14 示范区新建雨水管网平面布置图 1
15 示范区新建污水管网平面布置图 1
16 示范区海绵城市建设图则25
I 修复改进区
A-A 断面
A B-
B 断面
B
B
C-C 断面
C
C。

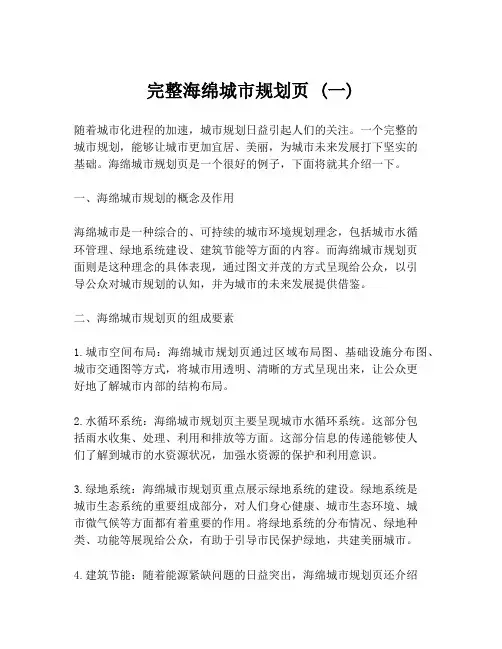

完整海绵城市规划页 (一)随着城市化进程的加速，城市规划日益引起人们的关注。

一个完整的城市规划，能够让城市更加宜居、美丽，为城市未来发展打下坚实的基础。

海绵城市规划页是一个很好的例子，下面将就其介绍一下。

一、海绵城市规划的概念及作用海绵城市是一种综合的、可持续的城市环境规划理念，包括城市水循环管理、绿地系统建设、建筑节能等方面的内容。

而海绵城市规划页面则是这种理念的具体表现，通过图文并茂的方式呈现给公众，以引导公众对城市规划的认知，并为城市的未来发展提供借鉴。

二、海绵城市规划页的组成要素1.城市空间布局：海绵城市规划页通过区域布局图、基础设施分布图、城市交通图等方式，将城市用透明、清晰的方式呈现出来，让公众更好地了解城市内部的结构布局。

2.水循环系统：海绵城市规划页主要呈现城市水循环系统。

这部分包括雨水收集、处理、利用和排放等方面。

这部分信息的传递能够使人们了解到城市的水资源状况，加强水资源的保护和利用意识。

3.绿地系统：海绵城市规划页重点展示绿地系统的建设。

绿地系统是城市生态系统的重要组成部分，对人们身心健康、城市生态环境、城市微气候等方面都有着重要的作用。

将绿地系统的分布情况、绿地种类、功能等展现给公众，有助于引导市民保护绿地，共建美丽城市。

4.建筑节能：随着能源紧缺问题的日益突出，海绵城市规划页还介绍了建筑节能的相关知识。

展示建筑节能的技术、例子、政策，作用是鼓励人们节能环保，减少能源浪费。

三、海绵城市规划页的意义1.提高城市规划公众参与度：海绵城市规划页科学、完整的展示了城市规划的各个方面，能够让公众更好地了解城市规划的重要性，加强规划相关的公共教育和参与。

2.引导城市发展方向：海绵城市规划页有助于引导城市规划的方向，为城市未来的发展起到积极的指导作用。

规划中融入绿色、可持续的理念，更好地保护城市环境，提升城市的可持续性。

3.提升城市形象：海绵城市规划页能够让公众了解到城市的“海绵”形象，提高城市的环境形象，体现城市的人文和气息。

[施工图][合集]海绵城市景观设计施工图图集（3套）•图纸深度：施工图•项目位置：辽宁,山东,四川•图纸格式：天正7,CAD2000,PDF•图纸张数：230张•景观设施：座凳·座椅,驳岸·挡土墙,树池·花坛·花钵,水景设计,景观照明,铺装设计•地形地貌：平地内容简介[合集]海绵城市景观设计施工图图集（3套）共230张图纸。

某生态公园项目（方案+施工图）方案目录：项目分析、概念定位及构思、典型案例分析、景观总平面图、鸟瞰图、方案分析、详细节点设计、种植设计、铺装设计、灯光设计、指标测算等，共80张图纸。

施工图目录：总平面布置图、浅草沟（暗涵）平面布置图、雨水浅草沟及埋管平面结构图、过路涵管及出水口断面图、水循环系统细部结构及管线纵断面图、500立方圆形蓄水池池壁及支柱配筋图、检查井和钢筋盖板结构图、爬梯钢筋结构图、钢管排水管布置图、砼管雨水排水管布置图、八字式雨水出口结构图、雨水收集系统工艺流程图等，共32张图纸。

某建筑小区海绵城市项目目录：设计说明、景观平面定位及索引图、竖向设计图、下凹绿地及进水口详图、雨水花园、植草沟、平沿石及挡墙详图、排水沟详图、绿化平面图、苗木表、水景节点详图、铺装及坐凳大样图、混凝土排水沟大样图、雨水花园大样图、高位花坛大样图等，共105张图纸。

某公馆海绵城市项目目录：绿化喷灌补给水平面图、海绵改造总平图、海绵城市总图及指标、改造方案、系统方案图、下凹式绿地及透水铺装平面图等，共13张图纸。

公园鸟瞰图公园鸟瞰图公园效果图公园效果图公园竖向设计公园总平面图公园总平面布置图公园雨水收集系统工艺流程图公园爬梯钢筋结构图某建筑小区景观设计平面图某建筑小区定位及设施布点平面图某建筑小区进水口及跌水挡墙详图某建筑小区景观定位平面图某建筑小区排水沟详图某建筑小区铺装大样图某建筑小区下凹绿地及进水口详图某建筑小区详图某建筑小区详图某建筑小区雨水花园、植草沟、平沿石及挡墙详图某公馆铺装平面图某公馆碎石渗透图某公馆总平面图总缩略图。
