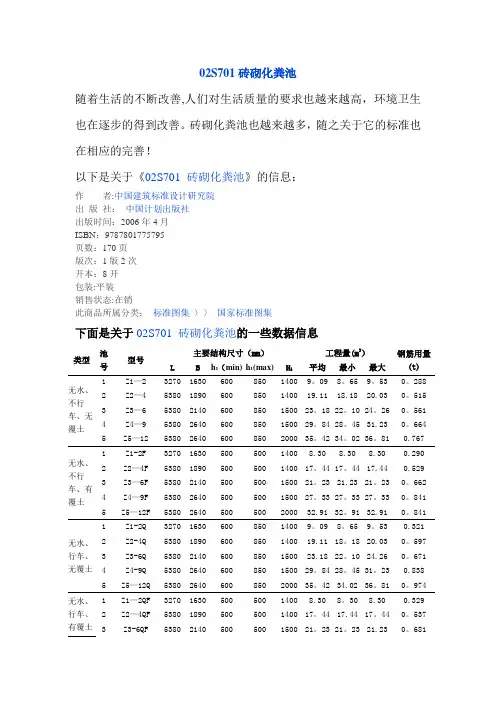

02S701砖砌化粪池随着生活的不断改善,人们对生活质量的要求也越来越高，环境卫生也在逐步的得到改善。

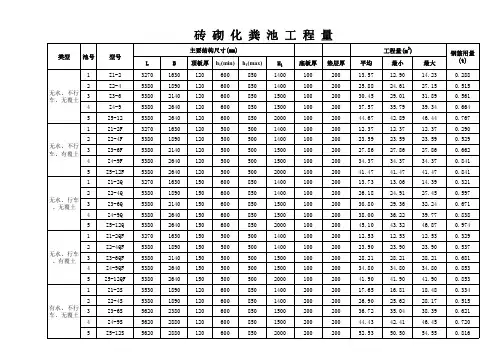

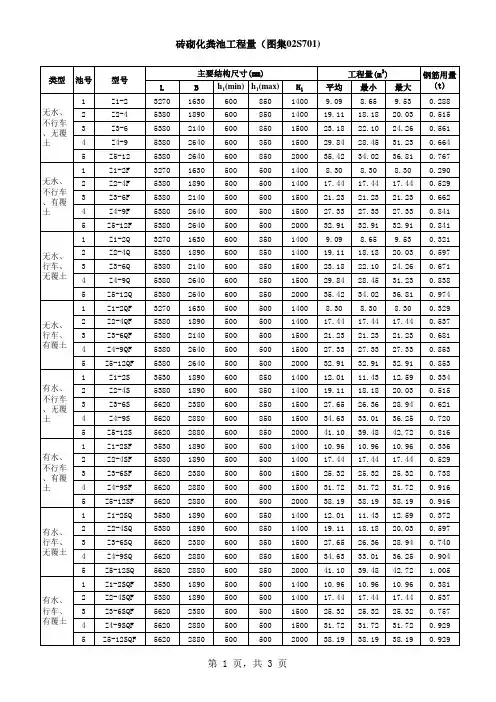

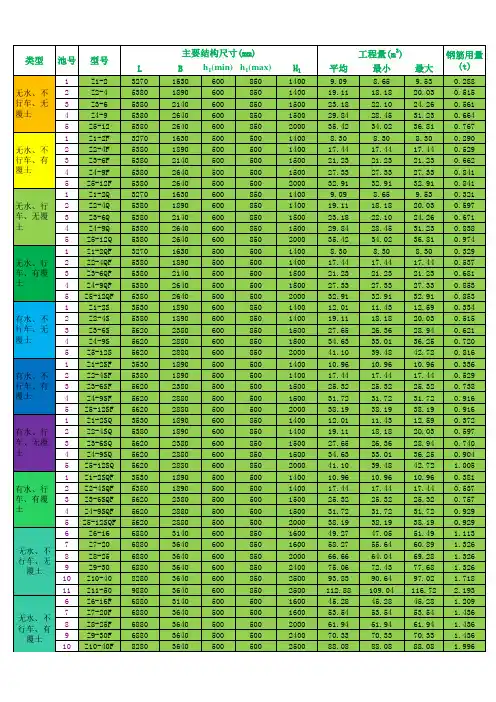

砖砌化粪池也越来越多，随之关于它的标准也在相应的完善！以下是关于《02S701 砖砌化粪池》的信息：作者:中国建筑标准设计研究院出版社：中国计划出版社出版时间：2006年4月ISBN：9787801775795页数：170页版次：1版2次开本：8开包装:平装销售状态:在销此商品所属分类：标准图集〉〉国家标准图集下面是关于02S701 砖砌化粪池的一些数据信息类型池号型号主要结构尺寸（mm）工程量(m3）钢筋用量(t) L B h1（min) h1(max) H1平均最小最大无水、不行车、无覆土1 Z1—2 3270 1630 600 850 1400 9。
09 8。
65 9。
53 0。
2882 Z2—4 5380 1890 600 850 1400 19.11 18.18 20.03 0。
5153 Z3—6 5380 2140 600 850 1500 23。
18 22。
10 24。
26 0。
5614 Z4—9 5380 2640 600 850 1500 29。
84 28。
45 31.23 0。
6645 Z5—12 5380 2640 600 850 2000 35。
42 34。
02 36。
81 0.767无水、不行车、有覆土1 Z1-2F 3270 1630 500 500 1400 8.30 8.30 8.30 0.2902 Z2—4F 5380 1890 500 500 1400 17。
44 17。
44 17.44 0.5293 Z3—6F 5380 2140 500 500 1500 21。
23 21.23 21。
23 0。
6624 Z4—9F 5380 2640 500 500 1500 27。
33 27。
33 27。
33 0。
8415 Z5—12F 5380 2640 500 500 2000 32.91 32。
砖砌化粪池施工案1、工程概况清华园外网排水工程，排水管道选用DN300玻璃钢管道，法兰连接。
化粪池选用标准图集：05S7-204中的7号，8号，10号砖砌化粪池，化粪池有效容积：分别是20立方米；25立方米；40立方米。
2、编制依据室外管网设计图纸及选用标准图集规定等；3、施工措施根据所选化粪池结构尺寸计算挖土深度，土层主要为粉质粘土层。
结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：（1）、土方工程施工措施土方开挖采取机械大开挖，开挖土体放坡系数选用1：1.5，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，并采取相应的加固措施，，基坑开挖完成后，立即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成，浇注混凝土垫层。
（2）、砌体工程施工措施①、砌筑砂浆采用强力灰粉代替石灰膏，中砂含泥量不大于3%。
所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。
②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入适量的水，再按配比依次投入水泥、砂、水。
搅拌时间自投料完毕算起，不得小于120秒钟。
③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上，防止湿润不均或过湿现象。
④、砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用“三一”砌砖法，杜绝缩口灰和板凳灰，水平灰缝的砂浆要饱满，饱满度不低于80%竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，水平灰缝厚度控制在10±2MM。
砖砌化粪池施工案XXX外网排水工程是一项重要的工程，其中排水管道采用DN300玻璃钢管道，法兰连接。
化粪池选用标准图集：05S7-204中的7号，8号，10号砖砌化粪池，有效容积分别为20立方米，25立方米和40立方米。
该工程的施工依据包括室外管网设计图纸及选用标准图集规定等。
施工措施方面，首先需要根据所选化粪池结构尺寸计算挖土深度，并且土层主要为粉质粘土层。
然后结合实际情况，确定工程施工工艺顺序，包括化粪池基坑土方开挖、基坑土体护坡加固、基坑底部清槽、铺垫层下卵石或碎石层、混凝土垫层、砌筑池壁红砖、化粪池顶盖及圈梁支模、绑筋、浇注混凝土等步骤。
最后，进行化粪池顶盖预制板制作、化粪池顶盖拆模、抹化粪池内壁、外壁防水砂浆、化粪池外壁涂热沥青、作化粪池24H灌水实验、土方回填和化粪池预制顶盖安装等。
在本工程中，土方工程施工措施包括采取机械大开挖、开挖土体放坡系数选用1：1.5、土方开挖过程中严禁在基坑四周堆土等步骤。
而砌体工程施工措施则包括采用强力灰粉代替石灰膏、砂浆稠度为70--100MM、砖砌体要上下错缝、内外搭砌等步骤。
此外，还需要注意砖砌前应把砖浇水湿润、砌第一皮砖前应先用Ｃ20细石砼找平等要求。
通过以上措施的实施，可以保证XXX外网排水工程的顺利进行和高质量完成。
XXX外网排水工程施工中，需要注意以下几点：1.水泥的质量必须符合标准，每批水泥都需要检查验收，确保各项指标合格。
如果水泥时间超过三个月或发现受潮、结块，必须进行试验，按试验数据确定水泥标号。
砂和石子的级配也需要良好，不含杂质，石子最大粒径不超过结构截面尺寸的1/4和钢筋最小净距的1/4.砂含水率应经常测定，雨季要减少加水量。
2.砼采用搅拌机拌和，按实验室重量配合比计量，骨料的允许偏差为：砂石±3％。
计量器具应定期校验。
搅拌时间最短为120秒钟。
在浇灌前，先清除干净模板，做好钢筋的隐蔽验收。
砼浇灌过程中，不得踩倒和压弯钢筋，特别是负弯距钢筋。
铝合金窗施工方案工程名称：科技创业园食堂铝合金窗改造编制人：吕家云审核人：朱仁军扬州宏林建筑安装工程有限公司编制时间：2014年5月3日砖砌化粪池施工方案1、工程概况该化粪池选用标准图集：（02S701）,11、4号砖砌化粪池，选用有地下水型，化粪池有效容积分别为：50、9立方米。
2、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002；②、《混凝土结构工程施工质量验收规范》GB50204-2001；③、《砌体工程施工质量验收规范》GB50203-2002；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；3、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑底部清槽→铺垫层下卵石或碎石层（需要时）→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：（1）、土方工程施工措施土方开挖采取机械大开挖，由于地下水位和土质情况，开挖土体放坡系数选用1：，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，土方开挖至设计标高，基坑开挖完成后，立即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成（需要时），浇注混凝土垫层。
砌体工程施工措施①、砌筑砂浆采用水泥砂浆，中砂含泥量不大于3%。
所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。
②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入适量的水，再按配比依次投入水泥、砂、水。
搅拌时间自投料完毕算起，不得小于120秒钟。
③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上，防止湿润不均或过湿现象。
