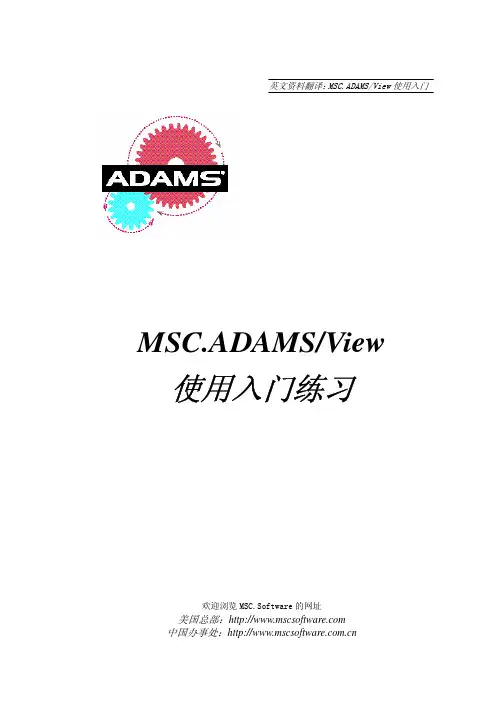

英文资料翻译：MSC.ADAMS/View使用入门MSC.ADAMS/View使用入门练习欢迎浏览MSC.Software的网址美国总部：中国办事处：目 录第一章弹簧挂锁设计问题介绍总论--------------------------------------------------------------------------------1 你将学习的内容----------------------------------------------------------------------1 你将创建的模型----------------------------------------------------------------------2 设计要求------------------------------------------------------------------------3 弹簧挂锁的工作原理--------------------------------------------------------------3 第二章建模总论--------------------------------------------------------------------------------5 建造曲柄和手柄----------------------------------------------------------------------5 启动ADAMS/View并建立一个新的数据文件-------------------------------------------6 熟悉ADAMS/View的界面 ----------------------------------------------------------6 设置工作环境--------------------------------------------------------------------7 创建设计点----------------------------------------------------------------------8 建造曲柄（pivot）---------------------------------------------------------------9 重新命名曲柄（pivot）-----------------------------------------------------------9 建造手柄（handle）--------------------------------------------------------------9 用转动副连接各个构件------------------------------------------------------------9 模拟模型的运动-----------------------------------------------------------------10 观察参数化的效果---------------------------------------------------------------10 建造钩子（Hook）和连杆（Slider）---------------------------------------------------10 建造钩子和连杆-----------------------------------------------------------------11 用铰链连接各构件---------------------------------------------------------------12 模型运动仿真-------------------------------------------------------------------12 存储你的数据文件-------------------------------------------------------------------12 第三章测试初始模型总论-------------------------------------------------------------------------------13 生成地块(Ground Block)-------------------------------------------------------------14 加一个Inplane 虚约束---------------------------------------------------------------14 加一个拉压弹簧---------------------------------------------------------------------15 加一个手柄力-----------------------------------------------------------------------15 弹簧力的测试-----------------------------------------------------------------------16 角度测试---------------------------------------------------------------------------17 生成一个传感器---------------------------------------------------------------------18 存储模型---------------------------------------------------------------------------18 模型仿真---------------------------------------------------------------------------18 第四章验证测试结果总论-------------------------------------------------------------------------------20 输入物理样机试验数据---------------------------------------------------------------20 用物理样机试验数据建立曲线图-------------------------------------------------------21 编辑曲线图-------------------------------------------------------------------------22 用仿真数据建立曲线图---------------------------------------------------------------22 存储模型--------------------------------------------------------------------------23第五章细化模型总论-------------------------------------------------------------------------------24 建立设计变量----------------------------------------------------------------------24 重新设置设计变量的值---------------------------------------------------------------25 第六章深化设计总论------------------------------------------------------------------------------26 人工做一次的方案研究---------------------------------------------------------------26 运行Design Study-------------------------------------------------------------------26 检查方案研究结果-------------------------------------------------------------------28第七章最优化设计总论------------------------------------------------------------------------------30 调整设计变量-----------------------------------------------------------------------30 运行最优化设计程序----------------------------------------------------------------31 第八章设计过程自定义总论------------------------------------------------------------------------------34 建立设计变量-----------------------------------------------------------------------34 制作自定义的对话框-----------------------------------------------------------------34 给对话框填充内容--------------------------------------------------------------35 给滑动条赋予命令--------------------------------------------------------------36 测试对话框--------------------------------------------------------------------36 存储对话框--------------------------------------------------------------------37 修改手柄力值----------------------------------------------------------------------37 结束语----------------------------------------------------------------------------38第一章 弹簧挂锁设计问题介绍总论本入门练习将介绍如何使用机械系统动力学分析仿真软件MSC.ADAMS/View解决一个实际工程问题。

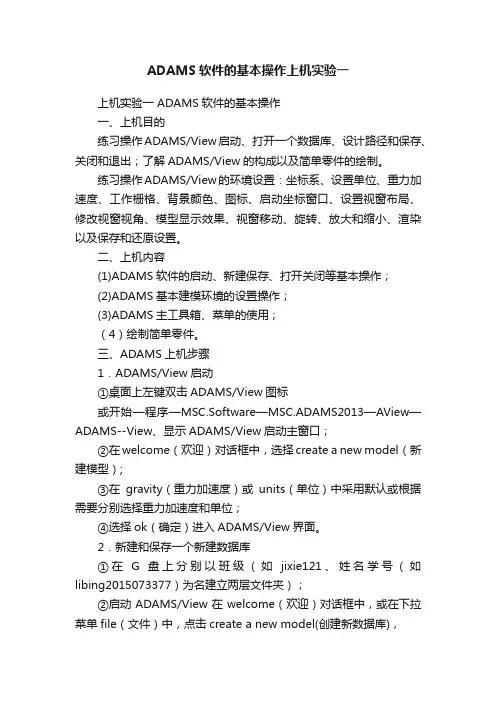

ADAMS软件的基本操作上机实验一上机实验一 ADAMS软件的基本操作一、上机目的练习操作ADAMS/View启动、打开一个数据库、设计路径和保存、关闭和退出；了解ADAMS/View的构成以及简单零件的绘制。
练习操作ADAMS/View的环境设置：坐标系、设置单位、重力加速度、工作栅格、背景颜色、图标、启动坐标窗口、设置视窗布局、修改视窗视角、模型显示效果、视窗移动、旋转、放大和缩小、渲染以及保存和还原设置。
二、上机内容(1)ADAMS软件的启动、新建保存、打开关闭等基本操作；(2)ADAMS基本建模环境的设置操作；(3)ADAMS主工具箱、菜单的使用；（4）绘制简单零件。
三、ADAMS上机步骤1．ADAMS/View启动①桌面上左键双击ADAMS/View图标或开始—程序—MSC.Software—MSC.ADAMS2013—AView—ADAMS--View、显示ADAMS/View启动主窗口；②在welcome（欢迎）对话框中，选择create a new model（新建模型）;③在gravity（重力加速度）或units（单位）中采用默认或根据需要分别选择重力加速度和单位；④选择ok（确定）进入ADAMS/View界面。
2．新建和保存一个新建数据库①在G盘上分别以班级（如jixie121、姓名学号（如libing2015073377）为名建立两层文件夹）；②启动ADAMS/View在welcome（欢迎）对话框中，或在下拉菜单file（文件）中，点击create a new model(创建新数据库)，③在model name（文件名）中输入shiyan1_1；④点击ok（确定）进入ADAMS/View界面。
⑤选择下拉菜单file（文件）-select directory（选择路径）⑥打开设置路径对话框；依次选择：G\: jixie121\ libing2015073377⑦单击ok（确定）⑧选择下拉菜单file（文件）- save datebase（保存数据库）或save datebase as （把数据库另存为）⑨单击 ok（确定）,保存数据库文件shiyan1_13．对数据库文件shiyan1_1进行环境设置①双击桌面上ADAMS/View，在welcome（欢迎）对话框中选择open a existing datebase（现有模型），依次选择G\: jixie121\ libing2015073377\shiyan1_1 或在ADAMS/View窗口中依次选择下拉菜单file（文件）—open datebase（打开数据库），在打开对话框依次选择G\: jixie121\ libing2015073377\shiyan1_1。
前言随着科技的发展，计算机辅助设计技术越来越广泛地应用在各个设计领域。
现在，它已经突破了二维图纸电子化的框架，转向以三维实体建模、动力学模拟仿真和有限元分析为主线的虚拟样机制作技术。
使用虚拟样机技术可以在设计阶段预测产品的性能，优化产品的设计，缩短产品的研制周期，节约开发费用。
本书从最基础的入门讲起，介绍了建立虚拟样机软件在工程上的应用，以此推动虚拟样机技术在我国的普及。
机械系统动力学仿真分析软件ADAMS可以直接创建完全参数化的机械系统几何模型，也可以使用从其他CAD软件（如：Pro/ENGINEER）传过来的造型逼真的几何模型；然后，在几何模型上施加约束、力/力矩和运动激励；最后对机械系统进行交互式的动力学仿真分析，在系统水平上真实地预测机械结构的工作性能，实现系统水平的最优设计。
作为一名系统分析工程师，作者参加了多个国家级大型项目的研制工作，深深地体会到学习ADAMS软件的艰辛。
作者希望把这些年来在设计产品中使用ADAMS软件的经验感受贡献出来和大家分享，以使后来者能够更快地进入ADAMS软件提供的机械系统动力学仿真领域。
在本书各个章节中，结合大量的工程实例，通过图形化的说明和具体操作过程，介绍了ADAMS软件的设计流程、在动力学仿真分析方面的应用、ADAMS软件的二次开发以及ADAMS软件与控制软件和有限元分析软件的接口等等。
通过本书的学习，可以使您熟练地使用ADAMS软件并进行产品的系统分析。
本书的第一章、第二章由郭海涛编写，第三章、第四章和第八章由李军编写，第五章和第六章由邢俊文编写，第七章由覃文洁编写。
在编写过程中，得到了谷中丽教授的指导和MDI中国办事处的支持，在此表示感谢。
感谢所有为本书做出贡献的人。
由于时间仓促、作者水平有限，书中错误在所难免，欢迎广大读者批评指正。
编者— I —目 录第一章ADAMS 的界面1.1 ADAMS 简介ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（1） 1.2 ADAMS 的界面ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（2） 1.3 ADAMS 的零件库ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（4） 1.4 ADAMS 的约束库ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（6） 1.5 ADAMS 的设计流程ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（10）1.6 ADAMS 的分析和计算方法ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（12）1.6.1 广义坐标的选择ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（12） 1.6.2 动力学方程的建立ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（13） 1.6.3 动力学方程的求解ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（13）1.6.4 静力学分析、运动学分析和初始条件分析ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（15） 1.6.5 计算分析过程综述ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（18） 第二章 ADAMS 应用基础2.1 设置工作环境ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（19）2.2 创建物体ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（23） 2.3 创建约束副ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（36） 2.4 施加力ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（46）2.5 仿真和动画ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（49） 2.6 输出测量曲线ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（50）第三章 ADAMS 应用实例3.1 夹紧机构模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（53） 3.1.1 创建模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（54） 3.1.2 测试模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（65） 3.1.3 验证模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（68） 3.1.4 细化模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（73） 3.1.5 迭代模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（74） 3.1.6 优化设计ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（77） 3.1.7 定制界面ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（80） 3.2 汽车前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（87）3.2.1 创建前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（88） 3.2.2 测试前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（95）— II —3.2.3 细化前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（104）3.2.4 定制界面ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（109） 3.2.5 优化前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（116） 3.3 汽车整车模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（119） 3.3.1 创建底盘模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（119） 3.3.2 创建前悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（120） 3.3.3 创建转向机构模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（124） 3.3.4 创建后悬架模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（127） 3.3.5 创建轮胎和地面谱ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（129）3.3.6 仿真模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（134）第四章 ADAMS 应用中的技巧4.1 静平衡的求法ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（139） 4.1.1 建立模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（139） 4.1.2 建立微分方程ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（139） 4.1.3 定义作用力ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（139） 4.1.4 求解静平衡ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（140） 4.1.5 保存模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（141） 4.2 约束副的失效ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（141） 4.2.1 建立模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（141） 4.2.2 建立传感器ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（142） 4.2.3 描述仿真过程ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（142） 4.2.4 仿真模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（143） 4.2.5 保存模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（144） 4.3 碰撞力的解除ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（144） 4.3.1 建立模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（144） 4.3.2 创建碰撞力ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（146） 4.3.3 编辑宏命令ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（146） 4.3.4 创建命令菜单ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（148） 4.3.5 设置状态变量ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（149） 4.3.6 解除碰撞力ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（150） 4.3.7 仿真模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（150） 4.3.8 保存模型ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（150） 第五章 ADAMS/View 的用户化设计5.1 定制用户界面ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（151）5.1.1 定制菜单ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（152） 5.1.2 定制对话窗ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（153） 5.2 使用宏命令ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ（157）。
adams入门详解与实例Adams(按动力学分析系统)是一种动力学仿真软件，能帮助建模、分析及验证机械系统。
它可以模拟从最非常简单的自由振动系统到复杂的体系，如机电、流体动力学，有丰富的模型库和应用。
Adams的精准分析和模拟结果有助于减少设计过程中的试错，大大提升设计效率。
Adams有多种实例，其中包括双轮和多轮车辆、风力发电机、汽车转向系统、冲压机械等。
它可以分析这些系统的动力和力学行为，以及系统在外部力作用下的变形特性。
Adams可以对任意模型进行数值仿真，它将复杂的机械系统进行细致的分析，从而精确的预测和验证设计模型的性能和效果。
Adams可以帮助用户快速建模和仿真，它不仅可以检测模型的参数，还可以仿真传动系统和各种动力学模型。
还有一些附加功能，可以帮助用户编辑仿真模型和结果，比如更改几何尺寸、改变运动方程参数等。
Adams可以用来探索系统特性，比如振动、噪声、持续性等，以及信号模型和传感器模型。
Adams还包括三维动画，可以更直观的显示系统动态行为。
Adams模型可以用来做许多应用，如汽车变速器的模拟、车轮振动和扭转模拟、太阳能发电机的优化设计、机械结构的静力学分析、汽车发动机模拟等。
Adams还可以用来模拟移动机械系统的动力学。
Adams是机械设计的有力工具，其精准模拟和可视化分析可以帮助工程师更好的把握系统的表现情况，对机械设计有很大帮助。
Adams使用简单，其系统建模只需要很少的设计步骤，最基础的建模难度可以忽略不计。
只需添加合适的连接器，就可以建立完整的动力学模型。
整个分析过程以图形化仿真的方式呈现，因此可以节省大量的工作时间和成本。
总之，Adams是一款功能强大、易于使用的动力学仿真工具，提供了广泛的应用场景和解决方案，可以有效改进设计和减少试错成本。
Adams把机械系统的模型仿真和可视化展示结合在一起，大大提高了设计效率。
Adams仿真软件正在被众多行业使用，其准确的预测结果和便捷的操作体验为机械行业的发展提供了有力的支持。

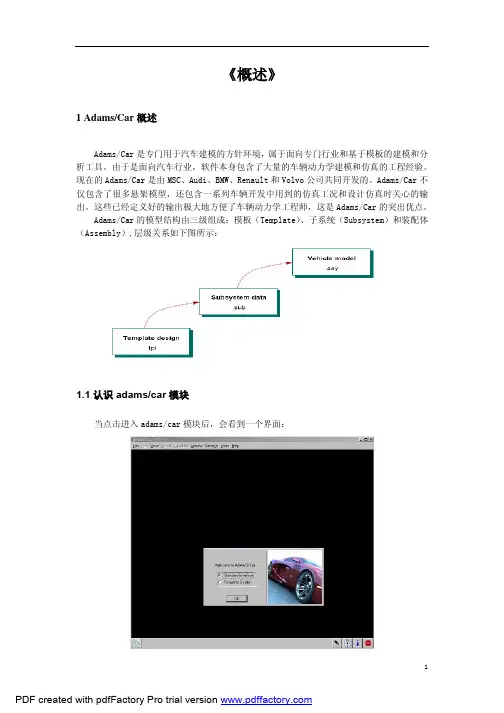

《概述》1 Adams/Car概述Adams/Car是专门用于汽车建模的方针环境，属于面向专门行业和基于模板的建模和分析工具。
由于是面向汽车行业，软件本身包含了大量的车辆动力学建模和仿真的工程经验。
现在的Adams/Car是由MSC、Audi、BMW、Renault和Volvo公司共同开发的。
Adams/Car不仅包含了很多悬架模型，还包含一系列车辆开发中用到的仿真工况和设计仿真时关心的输出。
这些已经定义好的输出极大地方便了车辆动力学工程师，这是Adams/Car的突出优点。
Adams/Car的模型结构由三级组成：模板（Template）、子系统（Subsystem）和装配体（Assembly）,层级关系如下图所示：1.1认识adams/car模块当点击进入adams/car模块后，会看到一个界面：其中有Standard interface和Template Builder两个选项，默认的是选择Standard interface。
如果是初次安装和使用ADAMS2005，需要注意的是打开ADAMS/Car后并没有Template Builder选项，可以通过修改C:\Documents and Settings\管理者（用户名）文件下的acar.cfg文件来添加该选项。
用记事本打开该文件，如下图所示：系统默认的是standard用户类型，将其改为expert后重新打开ADAMS/Car后可以看到有Template Builder选项出现。
1.2 理解Standard interface（标准用户）和Template Builder（模板建立）的区别理解template builder和standard interface的区别是使用ADAMS/Car的关键一步。
1）Standard interface是建立和打开subsystem（子系统）、Assembly（装配体）的环境。
进入Standard interface后点击File>New可以看到在这个环境中可以建立子系统、悬架装配和整车装配。
夹紧机构的建模、分析及优化
设计并优化一个夹紧机构，要求：
1. 能产生至少800N的夹紧力。
2. 手动夹紧，用力不大于80N。
1 创建模型
1.1 新建模型
启动ADAMS/View，在欢迎对话框中选择New Model新建模型，在模型名称输入框中
输入latch，将单位设置成MMKS，如图1-1所示。
图1-1
1.2设置工作环境
单击菜单【Setting】【Units】，将长度单位设置为厘米Centimeter。
在【Setting】菜单中选择【Working Grid】，在工作栅格设置对话框中，将工作栅格的X
和Y尺寸（Size）设置为25，间距（Spacing）设置为1。
单击菜单【Setting】【Icons】，弹出Icons设置对话框，将Model Icons 的所有缺省尺寸改为2。
1.3 建立参考点
在【Bodies】【Construction】中选择Point按钮，按照表1-1所列数据放置设计参
考点。
点的设置选择Add to Ground和Don’t Attach。
Point table create apply，如图1-2所示。
表1-1
图1-2
1.4 创建摇臂
在【Bodies】【Solids】中选择Plate按钮，将厚度与半径均设置成1cm，用鼠标左键点选Point_1、Point_2和Point_3，点击右键使曲柄闭合，如图1-2所示。
右键点击Part，选择Rename对模型进行重命名，命名为Pivot。
图1-2。
