螺旋钻孔灌注桩施工工艺

长螺旋钻孔压灌桩技术1.2.1 国内外发展现状目前，对有地下水的地基，国内外灌注桩的施工主要采用“振动沉管灌注桩”、“泥浆护壁钻孔灌注桩”及“长螺旋钻孔无砂混凝土灌注桩”的施工工艺，但上述三种灌注桩施工方法间或存在着效率低、成本高、噪声大、泥浆或水泥浆污染、成桩质量不够稳定等问题。

1.振动沉管灌注桩。

振动沉管灌注桩目前应用相当普遍，其施工工艺为：(1)启动振动锤振动沉管至预定标高；(2)将预制好的钢筋笼通过桩管下放至设计标高；(3)将搅拌好的混凝土用料斗倒入桩管内；(4)边振动、边投料、边拔管直至成桩完毕。

2.通过工程实践，振动沉管施工工艺存在如下问题：(1)沉管桩基难以穿透厚砂层、卵石层和硬土层，若采用螺旋钻机引孔，会引起塌孔现象，破坏原天然地基强度。

(2)振动及噪声污染严重，随着社会的不断进步，对文明施工的要求越来越高，振动和噪音污染导致扰民使施工无法正常进行，故许多地区限制在城区采用振动沉管打桩机施工。

(3)振动沉管打桩机成桩为非排土成桩工艺，在饱和黏性土中成桩，会造成地表隆起拉断已打桩，成桩质量不稳定；在高灵敏度土中施工可导致桩间土强度的降低。

(4)施工时，混凝土料从搅拌机到桩机进料口的水平运输一般为翻斗车或人工运输，效率相对较低。

对于长桩，拔管过程中尚需空中投料，操作不便。

3.泥浆护壁钻孔灌注桩泥浆护壁灌注桩施工工艺为：(1)旋挖钻机(或正、反循环钻机)通过泥浆护壁钻孔至设计深度；(2)在泥浆护壁的桩孔内下放钢筋笼；(3)下放水下混凝土灌注导管至一定深度；(4)灌注水下混凝土。

4.泥浆护壁灌注桩存在如下问题：(1)由于采用泥浆护壁，灌注桩身混凝土时排出的大量泥浆易造成现场泥浆污染，与现场的文明施工要求相悖；(2)采用正、反循环、旋挖钻机成孔，相对螺旋钻机而言其成孔效率较低；(3)由于采用泥浆护壁工艺，其桩周泥皮和桩底沉渣使得其单桩承载力降低；(4)由于其工序多、投入量大，施工成本高。

5.长螺旋钻孔无砂混凝土灌注桩长螺旋钻孔无砂混凝土灌注桩施工工艺为：(1)长螺旋钻机钻孔至设计标高；(2)为防止塌孔，采用水泥浆护壁，通过桩管向钻头底端注水泥浆，边注浆边拔管；(3)在水泥浆护壁的桩孔内下放钢筋笼(水泥补浆管绑扎在钢筋笼上随钢筋笼下放至设计标高)，向桩孔内倒入碎石；(4)通过绑扎在钢筋笼上的水泥补浆管补浆，将桩底和桩身的杂质排出桩身。

长螺旋钻孔灌注桩施工方案一工程概况略二长螺旋钻孔灌注桩的起源长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP施工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩根底施工手段。

超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土流动性强，骨料分散性好，螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。

是2005年以来建设部推广的十大技术之一。

三长螺旋钻孔灌注桩的施工优点1、超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2、桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；3、穿硬土层能力强，单桩承载力高、施工效率高，操作简便；4、低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明；5、综合效益高，工程本钱与其他桩型相比比拟低廉。

四长螺旋钻孔灌注桩的适用范围本施工方法适用于建〔构〕筑物根底桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。

桩径一般在500mm～800mm。

五长螺旋钻孔灌注桩的工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。

在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶500mm，以保证桩顶混凝土强度。

本工程由于基坑底接近地下水位，桩机无法进入基坑，在基坑挖至设计标高后填900mm厚撼砂碾压。

这样本工程灌入的混凝土超出桩顶标高分别是900mm和1650mm。

六施工工艺七施工工艺流程1、钢筋进场和复试取样①钢筋进入施工现场后，工程部由专人及时填写?送检委托单?，内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地，并附产品质量证明单或产品合格证原件，当无原件时可使用加盖经销商单位红章的复印件，通知监理单位进行抽样送检。

螺旋钻孔灌注桩螺旋钻孔灌注桩是一种常用于建筑工程中的地基处理方法，它通过在地下钻孔并注入混凝土，在地基中形成一根坚固的桩体，用于承载结构的重力和抗侧力。

本文将对螺旋钻孔灌注桩的原理、施工工艺和应用进行详细介绍。

一、原理螺旋钻孔灌注桩是一种采用螺旋钻具进行钻孔施工，通过不断旋转螺旋钻具，在土壤或岩石中形成一个孔洞，随后向孔洞中注入混凝土，形成一个坚固的桩体。

螺旋钻孔灌注桩的优点在于它可以在各种地质条件下进行施工，包括软土、淤泥、砂土和岩石等，从而适用范围广泛。

二、施工工艺1. 前期准备：在进行螺旋钻孔灌注桩的施工前，需要进行地质勘探和设计计算，确定桩的位置和尺寸。

同时，还需要准备施工所需的材料和设备，包括螺旋钻具、混凝土搅拌站、注浆设备等。

2. 钻孔施工：首先，在桩位上进行标志和测量，确定螺旋钻孔的中心线。

然后，使用螺旋钻具进行钻孔施工，钻孔深度根据设计要求进行控制。

在钻孔过程中，需要不断排除孔内的泥浆和岩屑，确保钻孔的质量。

3. 桩体注浆：当达到设计孔深后，开始注浆工作。

首先，注入一定量的水泥浆液，使其充满整个钻孔。

然后，将混凝土通过管道注入钻孔中，同时使用钻杆进行振捣，使混凝土充分密实。

注浆时间和注浆压力需要根据实际情况进行控制，以保证桩体的强度和稳定性。

4. 后期处理：当混凝土达到设计强度后，可以进行后期处理工作。

主要包括清理孔口，修整桩顶，确保桩顶平整，并根据需要进行进一步的加固。

三、应用螺旋钻孔灌注桩广泛应用于各类建筑工程中，包括房屋建筑、桥梁、水利工程等。

它可以承受较大的荷载和抗侧力，适用于地质条件复杂的地区，如软土地基、高液限土、砂层、粘土地基等。

此外，螺旋钻孔灌注桩还可以用于处理环境敏感区域的地基问题，例如沿海地区、高地下水位地区等。

总结螺旋钻孔灌注桩是一种有效的地基处理方法，它通过钻孔和注浆的方式，在地基中形成坚固的桩体，用于承载建筑结构的荷载和抗侧力。

在施工过程中，需要注意控制钻孔深度、注浆时间和注浆压力，以保证桩体的质量和稳定性。

螺旋钻孔灌注桩施工工艺标准一、引言螺旋钻孔灌注桩作为一种重要的地基处理技术，在建筑工程中应用广泛。

它具有承载力大、工期短、施工安全等优点，被广泛用于建筑、桥梁、码头和其他土木工程中。

为确保螺旋钻孔灌注桩的施工质量，本文将介绍螺旋钻孔灌注桩施工的工艺标准，包括施工前的准备工作、施工过程的操作要求以及施工后的检验与验收等内容。

二、施工前的准备工作1. 桩基设计要求在施工前，必须详细了解桩基设计要求，包括桩基的尺寸、数量、深度、承载力要求等。

这些设计要求将决定桩基施工的具体方案。

2. 施工人员培训施工人员必须接受相关培训，了解螺旋钻孔灌注桩的施工工艺和操作规范。

他们应熟悉施工设备的使用方法、安全注意事项以及施工过程中可能遇到的问题的处理方法。

3. 施工设备准备螺旋钻孔灌注桩的施工需要准备相关设备，如挖掘机、螺旋钻孔机、搅拌机等。

在施工前，要保证这些设备的正常运转，以确保施工的顺利进行。

三、施工过程的操作要求1. 桩基的打侧在施工前，需要根据设计要求确定桩基的打侧。

打侧要求必须与设计要求一致，以确保施工后的桩基能够承载设计荷载。

2. 桩基孔的挖掘根据设计要求，使用挖掘机将桩基孔挖掘出来。

在挖掘孔壁时，要防止孔壁坍塌，必要时要采取支护措施。

3. 桩基孔的清理在挖掘孔壁后，需对孔内进行清理，去除松散土壤和其他杂质，使孔内壁面光滑、干燥。

4. 打入钻杆将钻杆逐段打入桩基孔内，直至达到设计要求的深度。

打入钻杆的速度要适中，避免过快或过慢，以确保钻杆不会损坏。

5. 注浆在打入钻杆后，根据设计要求，进行灌注桩混凝土的浇注。

注浆要均匀、连续，避免出现空洞或断层的情况。

6. 桩顶处理灌注桩混凝土浇注完毕后，需对桩顶进行处理，使其平整、垂直。

如果有需要，可以使用振动棒对桩顶进行加固。

四、施工后的检验与验收1. 桩基质量检验对灌注桩的质量进行检验，包括桩基的尺寸、深度、承载力等方面。

如果发现有质量问题，应及时采取措施进行整改。

螺旋钻孔灌注桩施工工艺引言螺旋钻孔灌注桩是一种常用的地基处理技术，适用于各类土层和地质条件。

它通过钻孔、注入浆液和填充灌注料来增加地基的承载能力和稳定性。

本文将介绍螺旋钻孔灌注桩的施工工艺，包括前期准备、钻孔、注浆、填料和灌注桩的成型。

通过遵循正确的施工工艺，可以确保桩基的质量和稳定性。

一、前期准备在进行螺旋钻孔灌注桩施工前，需要进行以下的前期准备工作：1. 桩基设计：根据工程要求和设计规范，确定灌注桩的类型、直径、长度和间距等参数。

2. 确定桩位：根据设计图纸和现场情况，标定桩位并进行测量和标志，确保桩位的准确性。

3. 地下设施检查：在施工前，需要对桩基附近的地下管线、电缆和其他地下设施进行检查，避免损坏。

4. 平整基础：在桩位上进行基础的清理和平整，以便后续施工。

二、钻孔在进行螺旋钻孔灌注桩的施工时，需要进行钻孔工作，以下是具体的步骤：1. 设置钻孔机：根据桩基设计要求，选择合适的钻孔机和螺旋钻具，并进行安装和调试。

2. 开始钻孔：将钻具插入土壤中，开始进行钻孔。

根据地层情况和设计要求确定钻孔的深度。

3. 钻孔过程中，需要不断排泥并保持良好的钻孔润滑，以提高钻孔效率。

4. 钻孔结束后，需要对孔内进行检查和清理，确保孔内没有杂物和障碍物。

三、注浆注浆是螺旋钻孔灌注桩中重要的一步，以下是具体的注浆工艺：1. 安装注浆管：在钻孔过程中，同时安装注浆管，管道与钻孔壁保持紧密联系。

2. 注浆液配制：根据设计要求和地层条件，配制合适的注浆液，包括水泥、砂浆和外加剂等。

3. 注浆方法：根据孔内情况和注浆液的特性，选择适当的注浆方法，可以采用一次注浆或多次注浆的方式。

4. 注浆压力和流量的控制：根据设计要求，控制注浆的压力和流量，确保注浆液均匀分布并充满整个孔洞。

四、填料在完成注浆后，需要进行填料工作，以下是具体的填料工艺：1. 材料选择：根据设计要求，选择适合的填充材料，如碎石、砂石或混凝土。

2. 填充过程：将选定的填充材料倒入孔洞中，并采取适当的振捣或压实措施，确保填充物牢固、均匀并与注浆液紧密结合。

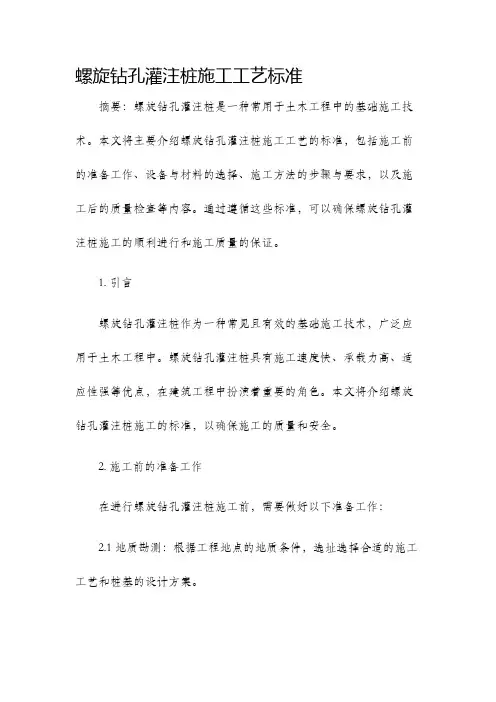

螺旋钻孔灌注桩施工工艺标准摘要：螺旋钻孔灌注桩是一种常用于土木工程中的基础施工技术。

本文将主要介绍螺旋钻孔灌注桩施工工艺的标准，包括施工前的准备工作、设备与材料的选择、施工方法的步骤与要求，以及施工后的质量检查等内容。

通过遵循这些标准，可以确保螺旋钻孔灌注桩施工的顺利进行和施工质量的保证。

1. 引言螺旋钻孔灌注桩作为一种常见且有效的基础施工技术，广泛应用于土木工程中。

螺旋钻孔灌注桩具有施工速度快、承载力高、适应性强等优点，在建筑工程中扮演着重要的角色。

本文将介绍螺旋钻孔灌注桩施工的标准，以确保施工的质量和安全。

2. 施工前的准备工作在进行螺旋钻孔灌注桩施工前，需要做好以下准备工作：2.1 地质勘测：根据工程地点的地质条件，选址选择合适的施工工艺和桩基的设计方案。

2.2 设计方案：根据地质勘测结果编制螺旋钻孔灌注桩施工的详细设计方案。

2.3 设备准备：选择合适的螺旋钻孔灌注桩施工设备，并进行设备的调试和检查。

2.4 施工人员：培训和安排合格的施工人员，确保施工操作的熟练与安全。

3. 设备与材料的选择3.1 螺旋钻孔灌注桩钻具：选择质量可靠、工作效率高的螺旋钻孔灌注桩钻机。

3.2 灌注材料：选择合适的灌注材料，如混凝土砂浆、水泥等，确保材料质量优良。

3.3 附件设备：选用适当的辅助设备，如输送泵、搅拌机等，以提高施工效率和质量。

4. 施工方法的步骤与要求4.1 场地布置：根据设计方案对施工场地进行布置，确保施工安全和顺利进行。

4.2 钻孔施工：根据设计要求进行螺旋钻孔的开挖，确保孔径和深度的准确性。

4.3 灌注施工：在钻孔完成后，将混凝土砂浆或水泥注入孔中，同时进行振捣以保证灌注质量。

4.4 桩顶处理：在灌注完成后，对桩顶进行平整和修整，以保证桩顶与地面的连接牢固。

5. 施工后的质量检查完成螺旋钻孔灌注桩施工后，进行质量检查以确保施工的质量和安全。

5.1 强度检测：对灌注桩进行强度检测，以确保其承载力满足设计要求。

旋挖钻钻孔灌注桩施工工艺2010-09-23 10:52一、工程地质概况本段地层主要为第四系冲积层、冲洪积层、海积层，一般以粉质粘土、粘土、粉土、粉砂、细砂类土为主，沿线河流密布，水利设施众多，地下水丰富，地下水类型为孔隙潜水，局部具承压性，地下水位埋深一般在0.4～6.0m。

二、钻孔桩施工工艺要点和工艺要求1、针对该段地质情况，专门定制高5米、厚10毫米、直径1.2米的钢护筒。

特制超高护筒，能有效防止孔口渗漏坍塌及周围环境振动、冲击对桩孔的影响。

护筒内径尺寸较大，能贮存足够的泥浆，在钻杆提出桩孔时，可确保护筒内的水压，维护孔壁泥皮的稳定。

同时可有效避免钻头升降过程碰撞、刮拉护筒，保护孔口的稳固。

护筒离地控制在0.3米左右，除保护孔口防止坍塌外，还用以防止表面水或地面漏浆、杂物等滑落孔中。

2、选用优质膨润土调制泥浆，为增加泥浆粘度和胶体率可根据现场实际情况在泥浆中掺入适量的碳酸钠、烧碱等。

3 钻孔施工钻孔过程中根据地质情况选择钻头型式以及控制进尺速度。

钻头提升过程中，回转斗的底盘斗门必须保证处于关闭状态，以防止回转斗内砂土或粘土落入护壁泥浆中，破坏泥浆的配比。

每个工作循环严格控制钻进尺度，避免埋钻事故。

同时适当控制回转斗的提升速度，如果提升速度过快，泥浆在回转斗与孔壁之间高速流过，冲刷孔壁，破坏泥皮，对孔壁的稳定不利，容易引起坍塌。

尤其是遇到软土地区，易出现缩孔或塌孔的地区，钻进过程中应每进尺控制在30cm左右，缓慢的提升钻头，能有效控制缩孔，预防塌孔。

开钻前要求在护筒内存进适量泥浆，并调制足够数量的泥浆作储备。

钻进过程中如泥浆有损耗、漏失，须及时、直接向孔中补充新浆。

4、清孔第一次清孔：终孔后，浆液沉淀半小时，用钻机进行初次清孔后，并经监理工程师检查沉碴厚度、孔径、孔深、垂直度合格后，撤钻机，安装钢筋笼，安装封孔导管，然后进行二次清孔。

二次清孔采用换浆法清孔，以灌注水下混凝土的导管作为管道，用泥浆泵向孔内压入优质泥浆，直至检验返上的新鲜泥浆各项指标达标，测量孔底沉渣厚度符合设计和规范规定（摩擦桩≤20cm）并经监理工程师检查同意后，安装大料斗，做好灌注水下混凝土准备。

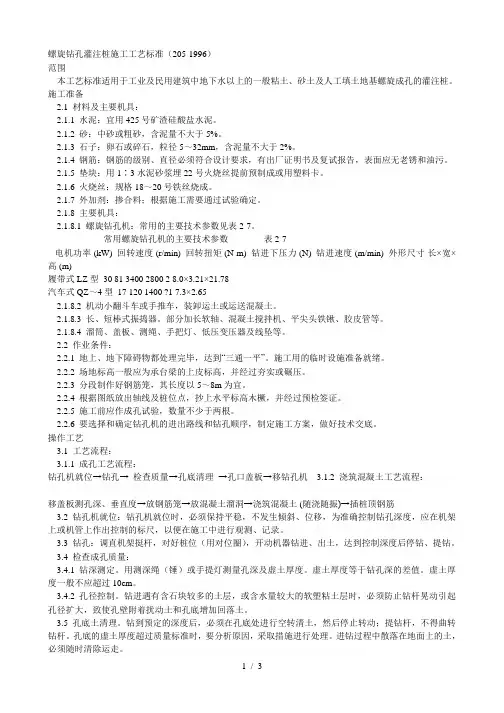

螺旋钻孔灌注桩施工工艺标准（205-1996）范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。

施工准备2.1 材料及主要机具：2.1.1 水泥：宜用425号矿渣硅酸盐水泥。

2.1.2 砂：中砂或粗砂，含泥量不大于5%。

2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。

2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。

2.1.5 垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。

2.1.6 火烧丝：规格18～20号铁丝烧成。

2.1.7 外加剂：掺合料；根据施工需要通过试验确定。

2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表2-7。

常用螺旋钻孔机的主要技术参数表2-7电机功率 (kW) 回转速度 (r/min) 回转扭矩 (N·m) 钻进下压力 (N) 钻进速度 (m/min) 外形尺寸长×宽×高 (m)履带式LZ型30 81 3400 2800 2 8.0×3.21×21.78汽车式QZ～4型17 120 1400 ?1 7.3×2.652.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。

2.1.8.3 长、短棒式振捣器。

部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。

2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。

2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。

施工用的临时设施准备就绪。

2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。

2.2.3 分段制作好钢筋笼，其长度以5～8m为宜。

2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。

2.2.5 施工前应作成孔试验，数量不少于两根。

2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。

螺旋钻孔灌注桩施工工艺流程螺旋钻孔灌注桩施工工艺流程一、概述螺旋钻孔灌注桩（Screw pile）是一种常用的地基机械灌注桩，其施工过程简单高效，适用于各种地质条件和工程要求。

本文将详细介绍螺旋钻孔灌注桩的施工工艺流程，包括前期准备、机械设备调试、桩位布置、钻孔施工、灌注桩混凝土浇筑，以及工程质量控制等方面的内容。

二、前期准备1. 施工组织设计：根据工程要求，编制螺旋钻孔灌注桩的施工组织设计图纸，确定施工队伍、施工方案和施工进度计划。

2. 材料准备：准备好螺旋钻孔灌注桩所需要的各种材料，包括螺旋桩、钢筋、混凝土等。

3. 地质勘察和设计：进行地质勘察，并根据勘察结果设计螺旋钻孔灌注桩的技术参数，包括桩长、直径等。

三、机械设备调试1. 机械设备检查：检查施工所需要的机械设备，包括钻机、搅拌机、起重机等，确保设备正常运行。

2. 机械设备调试：对检查合格的机械设备进行调试，调整设备的操作参数和工作状态，以确保施工过程顺利进行。

四、桩位布置1. 桩位标定：根据设计要求，在地面上标定螺旋钻孔灌注桩的位置和孔距，标出桩位中心点和孔口中心线。

2. 地面清理：清理桩位附近的杂物，确保施工区域的平整。

3. 桩位布置：在桩位中心点上插入标杆，并以此为基准布置其他桩位。

五、钻孔施工1. 钻孔设备准备：安装钻孔钻具、钻头、扩管和导向筒等设备，调整孔径和孔深的控制装置。

2. 钻孔施工：启动钻机进行钻孔，根据设计要求控制钻孔的深度和直径，同时记录每米的钻进情况。

3. 强夯处理：根据钻孔进展情况，判断孔底是否需要进行强夯处理，若需要则进行强夯处理。

4. 孔内清理：钻孔完毕后，使用空气或清水对孔内进行清洗，确保孔底洁净。

六、灌注桩混凝土浇筑 1. 钢筋预埋：在钻孔中安装钢筋，根据设计要求进行钢筋数量和布置。

2. 混凝土配比：根据设计要求，确定混凝土的配比，包括水灰比、砂石比例等。

3.混凝土搅拌：将混凝土原材料倒入搅拌机中进行搅拌，直至达到均匀的混凝土浆料。

螺旋钻孔灌注桩施工工艺标准一、引言螺旋钻孔灌注桩是一种常用于地基处理和加固的施工技术。

它以螺旋钻具为主要施工工具，将钻探孔洞中注入混凝土，形成桩身。

本文将介绍螺旋钻孔灌注桩的施工工艺标准，以保证施工质量和安全。

二、施工前准备1. 设计及材料确认：根据设计要求，确认桩的直径、长度、数量等参数，并准备相应的材料，包括钢筋、混凝土和辅助材料。

2. 场地准备：清理施工场地，确保场地平坦、整洁，预留足够的施工空间，并设立施工区域的警示标志。

3. 设备准备：检查和调试螺旋钻具及其附件，确保其正常运行，还要准备好运输设备、起重机械等。

4. 施工方案编制：根据设计要求和场地实际情况，编制详细的施工方案，包括桩的布置图、施工顺序和工艺流程等。

三、施工工艺1. 钻孔施工（1）桩位标定：根据设计要求，使用测量工具确定桩位，并标记在地面上。

（2）钻孔完整性检查：在钻孔前，应对桩位进行勘探，如遇到地下建筑物或其他障碍物，应及时调整桩位或采取相应的钻探方式。

（3）预钻孔：根据设计要求，在桩位上进行预钻孔，以确保桩具有良好的垂直度和对准性。

（4）钻孔施工：使用螺旋钻具进行钻孔，根据设计要求控制钻孔深度和直径。

在钻孔过程中，应不断检查钻孔质量和孔内的土质情况。

2. 制桩及注浆（1）制桩及加固：在钻孔完成后，将钻孔内的杂质清理干净，然后根据设计要求，将钢筋嵌入钻孔中。

（2）注浆：在钢筋安装完毕后，开始进行注浆，将混凝土通过注浆管灌入钻孔中，填满整个孔洞。

（3）桩头处理：在混凝土刚刚灌注完毕时，应对桩头进行修整和整平，以确保桩头符合设计要求。

3. 终验及记录在施工完成后，应对每一根灌注桩进行终验。

包括测量桩的直径、长度、垂直度等参数，并记录在桩验收表中。

如发现问题，及时进行整改或调整。

四、施工安全措施为保证施工过程的安全，必须采取以下措施：1. 严格遵守安全操作规程，使用个人防护设备。

2. 组织好施工现场，保持通畅并设置明显的警示标志，确保施工人员的安全。

螺旋钻孔灌注桩施工工艺螺旋钻孔灌注桩是一种常用的地基处理方法，其施工工艺主要包括：预处理、钻孔、灌注和完工验收等环节。

螺旋钻孔灌注桩施工工艺的第一步是预处理。

在开始施工前，必须对施工现场进行勘察和评估，并制定合理的施工方案。

同时，还要对施工所需的设备进行检查和保养，以确保其正常运行。

此外，还需要制定相关的安全措施，确保施工现场的安全。

钻孔是螺旋钻孔灌注桩施工的关键步骤之一。

钻孔前，需要对设计要求进行仔细审核，并准确标记出各个钻孔位置。

然后，在现场根据设计要求安装钻孔机，并进行试钻以确定地质条件。

在正式钻孔时，应确保钻孔的垂直度和偏差不超过规定的范围，并及时清理钻孔废料。

灌注是螺旋钻孔灌注桩施工的另一关键步骤。

在开始灌注前，必须确定灌注桩的灌注深度和灌注浆料的种类和用量。

然后，将浆料输送到现场，并在灌注之前进行搅拌，确保浆料的均匀性和流动性。

灌注过程中，应控制灌注速度，避免塌陷和空隙的产生。

同时，还要及时调整灌注桩的垂直度和偏差，确保灌注桩的质量。

完工验收是螺旋钻孔灌注桩施工的最后一步。

在灌注完成后，应进行现场检查和测试，以验证灌注桩的质量和性能。

如有必要，还可以进行静载试验和动态试验，以评估灌注桩的承载力和变形性能。

根据完工验收的结果，对施工质量进行评估，并进行相应的整改和修复。

总的来说，螺旋钻孔灌注桩施工工艺包括预处理、钻孔、灌注和完工验收等步骤，每个步骤都十分重要。

只有合理地进行施工准备，确保钻孔和灌注的质量，才能保证整个施工过程的顺利进行和灌注桩的工程质量。

因此，施工人员必须具备丰富的经验和专业知识，严格按照规定和要求进行施工，以确保螺旋钻孔灌注桩的安全和可靠性。

长螺旋钻孔灌注桩施工工艺长螺旋钻孔灌注桩是一种在建筑工程中广泛应用的基础施工技术，它具有施工速度快、噪音低、无振动、对周边环境影响小等优点。

下面我们就来详细了解一下长螺旋钻孔灌注桩的施工工艺。

一、施工准备在正式施工前，需要做好充分的准备工作。

首先，要熟悉施工图纸和地质勘察报告，了解场地的地质条件和桩的设计要求。

然后，进行场地平整，清除地上和地下的障碍物，确保施工场地畅通无阻。

测量放线是非常重要的一环，根据设计图纸，准确放出桩位，并做好标记。

同时，要准备好施工所需的机械设备，如长螺旋钻孔机、混凝土输送泵、电焊机等，并对其进行调试和检查，确保设备处于良好的运行状态。

此外，还要准备好施工所需的材料，如钢筋、水泥、砂、石子等，并对其进行检验，确保材料质量符合要求。

二、钻进成孔一切准备就绪后，就可以开始钻进成孔了。

将长螺旋钻孔机就位，调整好钻杆的垂直度和水平度。

启动钻机，钻杆在动力头的驱动下开始旋转，并向下钻进。

在钻进过程中，要根据地质情况控制钻进速度。

遇到较硬的地层时，应适当放慢钻进速度；遇到较软的地层时，可以适当加快钻进速度。

同时，要注意观察钻杆的钻进情况，如有异常，应及时停机检查。

当钻杆钻至设计深度后，停止钻进，并空转一段时间，以清除孔底的虚土。

三、灌注混凝土成孔完成后，立即进行混凝土灌注。

将混凝土输送泵与钻杆顶部的灌注口连接好，启动混凝土输送泵，将混凝土通过钻杆内部的通道灌注到孔内。

灌注混凝土时，要控制好混凝土的坍落度和灌注速度。

坍落度一般控制在 180 220mm 之间，灌注速度要均匀，避免出现混凝土离析或堵塞的情况。

混凝土灌注应连续进行，直至灌注到设计桩顶标高以上一定高度。

四、插放钢筋笼如果设计要求桩内设置钢筋笼，在混凝土灌注到一定高度后，应及时插放钢筋笼。

将制作好的钢筋笼吊起，垂直插入混凝土中。

为了保证钢筋笼的位置准确，通常会在钢筋笼上设置定位钢筋或使用导向装置。

钢筋笼插入到位后，应适当调整其位置和垂直度，确保其符合设计要求。

螺旋钻孔灌注桩施工工艺流程详解一：螺旋钻孔灌注桩施工工艺流程详解一、概述螺旋钻孔灌注桩是一种常用的地基处理方法，施工工艺流程主要包括以下几个步骤：准备工作、钻孔、灌注注浆、桩身处理和固化。

下面将对每个步骤进行详细的介绍。

二、准备工作1. 工地调查和勘察，确定施工方案；2. 制定施工图纸和工程量清单；3. 购买和租赁所需设备和材料；4. 制定安全技术措施和施工组织方案。

三、钻孔1. 根据设计要求，确定钻孔位置和孔径；2. 使用螺旋钻具进行钻孔，控制钻孔深度和孔径；3. 钻孔过程中及时记录孔深和遇阻情况。

四、灌注注浆1. 准浆设备和材料，根据设计要求构造好注浆管；2. 将注浆管嵌入钻孔中，保证与周围土层的密实接触；3. 开始注浆，控制注浆压力和流量；4. 根据注浆情况调整注浆参数，保证注浆均匀。

五、桩身处理1. 灌注注浆完成后，对桩身进行处理，包括打磨和清理；2. 检查桩身质量，修补可能存在的缺陷。

六、固化1. 灌注注浆后，桩身需要经过一定时间的固化，通常需要几天至几周；2. 在固化过程中，需要对桩身进行保护，防止损坏。

附件：1. 螺旋钻孔灌注桩施工图纸；2. 注浆设备和材料清单。

法律名词及注释：1. 土建工程：指基础设施、房屋建筑等土木工程项目。

2. 施工组织方案：指在施工过程中，组织人员、设备和材料的安排和调度计划。

3. 注浆：将混凝土或其他浆液通过注浆管注入地层，用于改良土质或加固桩体。

二：螺旋钻孔灌注桩施工工艺流程详解一、工艺概述螺旋钻孔灌注桩是一种常用的地基处理方法。

其施工工艺流程包括三个主要步骤：钻孔、注浆和固化。

下面将对每个步骤进行详细介绍。

二、钻孔2.1 选择适当的钻孔设备和钻具；2.2 根据设计要求，确定钻孔位置和孔径；2.3 逐步进行钻孔，控制钻孔深度和直径；2.4 钻孔过程中及时记录相关数据。

三、注浆3.1 准浆设备和材料，按照设计要求配置合适的注浆液；3.2 将注浆管嵌入钻孔中，保证与周围土层的密实接触；3.3 控制注浆压力和流量，确保注浆均匀分布；3.4 根据注浆情况调整注浆参数。

长螺旋钻孔灌注桩嵌岩成孔施工工法长螺旋钻孔灌注桩嵌岩成孔施工工法一、前言长螺旋钻孔灌注桩嵌岩成孔施工工法是一种针对复杂地质条件下的承载力提升和土体加固的方法。

该工法通过使用螺旋钻具将钻杆插入岩石中，然后通过螺旋移除岩芯，同时往孔内灌注混凝土形成桩体。

这种施工工法具有高效、经济、环保等特点，在解决地质条件复杂的工程中有着广泛的应用。

二、工法特点长螺旋钻孔灌注桩嵌岩成孔施工工法具有以下特点：1. 高承载力：由于灌注桩形成的桩体可以充分嵌入岩石中，其承载力高于普通的灌注桩。

2. 适应性强：该工法适用于各种不同的岩石类型，包括混凝土、砂岩、硬岩等。

3. 施工速度快：长螺旋钻具的使用可以大大提高施工效率，节约施工时间和成本。

4. 环保节能：该工法使用混凝土进行灌注，不会产生大量的废弃物和污染物，对环境友好。

三、适应范围长螺旋钻孔灌注桩嵌岩成孔施工工法适用于以下工程：1. 桩基础加固：可以有效增强桩基础的承载力，适用于需要增加承载力的土体。

2. 边坡加固：可以在岩石边坡中施工桩体，防止边坡滑移和坍塌。

3. 护坡工程：可用于护坡工程中的土体加固和防止土体侵蚀。

四、工艺原理长螺旋钻孔灌注桩嵌岩成孔施工工法的工艺原理是将长螺旋钻具插入岩石，然后通过螺旋移除岩芯，在钻孔中同时灌注混凝土形成桩体。

施工工法与实际工程之间的联系：1. 工法选择：根据工程地质情况，确定采用长螺旋钻孔灌注桩嵌岩成孔施工工法。

2. 岩石钻探：进行岩石钻探，了解岩石的性质和结构，为后续施工提供参考。

3. 岩层预处理：对钻孔位置上的软弱岩体进行预处理，如爆破或钻孔注浆。

4. 钻孔施工：根据设计要求使用螺旋钻孔灌注桩嵌岩成孔施工工艺进行钻孔操作。

5.灌注桩体：在钻孔过程中，采用搅拌车或泵车将混凝土通过钻杆灌注形成桩体。

6. 桩体测量：对灌注完成的桩体进行测量和检查，确保质量符合设计要求。

五、施工工艺施工工法的各个施工阶段如下：1. 前期准备：包括现场勘察、设计方案编制、机具设备准备、施工人员培训等。

旋挖钻孔灌注桩施工工艺1.施工工艺流程旋挖灌注桩的施工工艺流程为：基坑土方完成后整平一放线、定桩位一桩机钻孔一终孔质量检查（对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收）一清孔T制作/吊放钢筋笼一二次清孔一浇灌桩身混凝土。

旋挖钻孔灌注桩施工工艺流程图2.施工工艺操作⑴桩位放样：旋挖桩施工前，先对建设单位提供的测量控制点进行复核，然后再校准场内的布控点；对控制点场内布控点复核无误后报监理单位确认,方可进行桩基点位放样；桩基点位放样完成后要自行复测，无误后报监理工程师及建设单位复核确认；确定好桩位控制中心后，以中心为圆心,以桩身半径为半径画圆，撒上石灰线作为桩孔钻进定位线。

桩位应定位准确，按图纸要求核对桩径。

⑵埋设护筒钢护筒采用开口钢护筒，用不小于4mm厚钢板卷制，护筒内径应大于钻头直径IoOmm,顶部宜开设1~2个溢浆孔；为增加刚度防止护筒变形，在护筒上、中、下部各焊一道箍筋加强。

①护筒采用人工挖坑埋设法，基坑内径比桩径大30cm,确保基底密实无扰动，然后回填不透水粘土50cm并分层夯实（每层厚度不大于30cm）,采用装载机或小型吊车吊放钢护筒就位。

②埋设护筒时通过定位的控制桩放样，把钻孔中心的位置标注于孔底。

再把护筒吊放进孔内，找出护筒的圆心位置，用十字线挂在护筒顶部或底部，然后移动钢护筒，使护筒中心与钻孔中心位置重合，护筒中心与桩中心的偏差不得大于50mm。

同时用水平尺或垂球检查，使护筒竖直。

此后即在护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最佳密实度，以保证其垂直度及防止泥浆流失及位移、掉落。

③根据设计要求和场地的水文地质情况；护筒的埋设深度在粘性土中不宜小于1.0m,沙土中不宜小于1.5m,孔口以高于周围地面0.3~0.5m、高出施工水位1.0~2.0m为准。

④埋设完毕后的护筒倾斜度不得大于1%,平面位置的偏差不得大于5cm o⑤护筒埋好后，需再一次进行桩位中心测量，如有误差进行调整，并在护筒旁边做一标高点，以随时检查孔底标高。

SGBZ-0118螺旋钻孔灌注桩施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94-941、范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。

2、施工准备2.1作业条件2.1.1、地上、地下障碍物都处理完毕，达到“三通一平”。

施工用临时设施准备就绪。

2.1.2、场地标高一般为承台梁的上皮标高，并经过夯实或碾压。

2.1.3、分段制作好钢筋笼，其长度以5～8m为宜。

2.1.4、据图纸放轴线及桩位点，抄上水平标高木橛，并经过预检签字。

2.1.5、施工前作成孔试验，数量不少于2根。

2.1.6、选择和确定钻孔机进出路线和钻孔顺序，制定施工方案，做好技术交底。

2.2材质要求2.2.1、水泥：采用32.5级矿渣硅酸盐水泥。

2.2.2、砂：中砂或粗砂，含泥量不大于5％。

2.2.3、石子：卵石或碎石，粒径5～31.5mm，含泥量不大于2％。

2.2.4、水：自来水或不含有害物质的洁净水。

2.2.5、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。

2.2.6、垫块：用1：3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。

2.2.7、火烧丝：规格18～20号铁丝烧成。

2.2.8、外加剂、掺合料。

2.3工器具主要工器具：螺旋钻孔机、机动小翻斗车或手推车、长短棒式振捣器、溜筒、盖板、测绳、手把灯、低压变压器及线坠等。

3、操作工艺工艺流程钻孔机就位——钻孔——检查质量——孔底清理——孔口盖板——移钻孔机——移盖板测孔深、垂直度——放钢筋笼——放混凝土溜洞——浇筑混凝土(随浇随振)——插桩顶钢筋3.1钻孔机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。

3.2钻孔调直机架挺杆，对好桩位(用对位圈)，开动机器钻进、出土，达到控制深度后停钻、提钻。
