并联使用的电线电缆是否一定要等长等面积

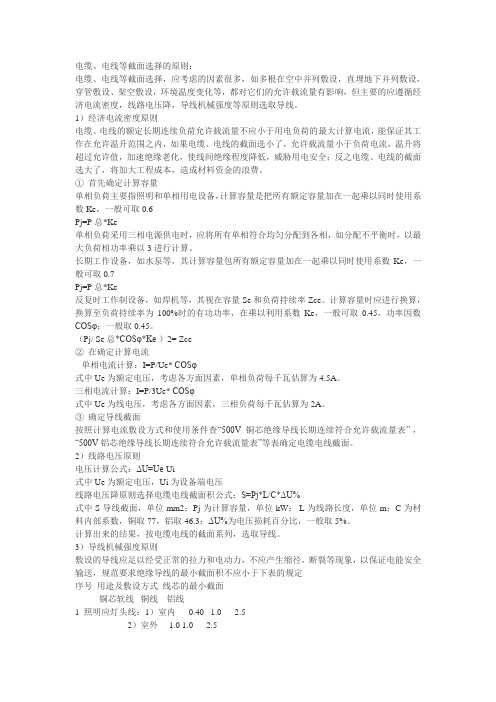

电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。

1）经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流，能保证其工作在允许温升范围之内，如果电缆、电线的截面选小了，允许载流量小于负荷电流，温升将超过允许值，加速绝缘老化，使线间绝缘程度降低，威胁用电安全；反之电缆、电线的截面选大了，将加大工程成本，造成材料资金的浪费。

①首先确定计算容量单相负荷主要指照明和单相用电设备，计算容量是把所有额定容量加在一起乘以同时使用系数Ke，一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时，应将所有单相符合均匀分配到各相，如分配不平衡时，以最大负荷相功率乘以3进行计算。

长期工作设备，如水泵等，其计算容量包所有额定容量加在一起乘以同时使用系数Ke，一般可取0.7Pj=P总*Ke反复时工作制设备，如焊机等，其视在容量Se和负荷持续率Zce。

计算容量时应进行换算，换算至负荷持续率为100%时的有功功率，在乘以利用系数Ke，一般可取0.45，功率因数COSφ；一般取0.45。

（Pj/ Se总*COSφ*Ke）2= Zce②在确定计算电流单相电流计算：I=P/Ue* COSφ式中Ue为额定电压，考虑各方面因素，单相负荷每千瓦估算为4.5A。

三相电流计算：I=P/3Ue* COSφ式中Ue为线电压，考虑各方面因素，三相负荷每千瓦估算为2A。

③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”，“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。

2）线路电压原则电压计算公式：ΔU=Ue-Ui式中Ue为额定电压，Ui为设备端电压线路电压降原则选择电缆电线截面积公式：S=Pj*L/C*ΔU%式中S导线截面，单位mm2；Pj为计算容量，单位kW； L为线路长度，单位m；C为材料内部系数，铜取77，铝取46.3；ΔU%为电压损耗百分比，一般取5%。

电缆并联使用规范电缆并联是指将两根或多根电缆的导体连接在一起，使其可以同时传输电能。

电缆并联使用规范主要包括安装位置、线路选择、连接方式和安全措施等方面的要求。

首先，在选择电缆并联的位置时，应注意以下几点：1. 电缆接头应该容易检查和维修，并且不影响线路正常运行。

2. 不同电压等级的电缆应该分开并联，避免互相干扰。

3. 电缆外部绝缘应该有足够的保护，避免受到外界环境的侵蚀。

其次，在进行电缆并联时，应注意以下几点：1. 并联的电缆应该具有相同的电压等级和相同的绝缘材料，以确保电流分配均匀。

2. 并联的电缆截面积应该相同或接近，避免因电流过大而导致过载或电缆过热。

3. 并联的电缆应该具有相同的长度和电阻，以确保电流分配均匀。

接下来，关于连接方式，应注意以下几点：1. 并联电缆的连接应该牢固可靠，并且接触电阻尽量小，以确保电流能够正常流通。

2. 连接处应该加装绝缘套管或防护套管，保护连接处不受机械或环境损坏。

3. 使用绝缘带或绝缘胶带对连接处进行绝缘处理，避免电缆接触到其他金属或导体，导致短路或漏电。

最后，为了确保电缆并联的安全使用，还需采取以下措施：1. 定期检查并联电缆的连接处，确保连接牢固，没有松动或腐蚀现象。

2. 定期对连接处的绝缘套管或防护套管进行检查，如发现破损或老化，及时更换。

3. 定期测量并联电缆的电阻和绝缘电阻，确保符合规范要求。

4. 在并联电缆处设置合适的标识牌，标明电压等级、电流容量等信息，便于维护和管理。

总之，电缆并联使用规范的制定和执行，可以保证电缆并联的安全可靠运行，减少事故风险，提高电缆系统的可靠性和稳定性。

同时，合理选择电缆并联的位置、线路和连接方式，也是确保电缆并联正常运行的关键。

电线电缆安装时应该注意的问题电线电缆安装时应当留意的问题电线电缆安装时应当留意以下几个问题：1、矿用电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。

2、电缆与其它管道平行或交叉安装时均要保持0.5m的距离。

3、电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。

4、10kV及以下电缆平行安装时相互净距不小于0.1m，10-35kV 不小于0.25m，交叉时距离不小于0.5m。

5、电缆的小弯曲半径,多芯电缆不得低于15D,单芯电缆不得低于20D(D为电缆外径)。

6、6kv及以上电缆接头。

A. 安装电缆终端头时，必需剥除半导电屏蔽层，操作时不得损伤绝缘，应避开刀痕及凹凸不平的状况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层(碳粒)清除洁净。

B. 塑料绝缘电缆端头铜屏蔽和钢铠必需良好接地，对短线路也应遵循这项原则，避开三相不平衡运行时钢铠端部产生感应电动势，甚至"打火"及燃烧护套等事故。

接地引出线要采纳镀锡编织铜线，和电缆铜带连接时应用烙铁锡焊，不宜用喷灯封焊，以免烧损绝缘。

C. 三相铜屏蔽应分别与地线相连，留意屏蔽接地线和钢铠接地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。

7、对电缆终头和中间接头的基本要求：a. 导体连接良好；b. 绝缘牢靠，推举采纳辐照交联热收缩型硅橡胶绝缘材料；c. 密封良好；d. 足够的机械强度，能适应各种运行条件。

8、电缆端头必需防水，以及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。

9、电缆的装卸必需使用吊车或叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤绝缘层。

10、电缆如因故不能准时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。

不同规格电力电缆并联使用的探讨1 引言在实际工作中，经常会碰到这样的问题，即当配电系统负荷增加后，初期设计配置的电力电缆容量不足。

要解决该问题，就必须对电缆进行扩容。

电缆扩容常用的方法有三种：一是选用新电缆替换旧电缆；二是保留旧电缆并扩增与旧电缆同规格型号的电缆；三是保留旧电缆并按需扩增相应规格型号的电缆。

在以上三种方法中，由于方法一建设成本较高，浪费较大，采用的较少；方法二比较简单，又相对经济，因此在工程中经常采用；理论上，由于不同规格型号的电缆参数有一定的差异，最为经济的方法三存在并联工作电流分流比例难以“确定”的问题，因此设计和工程维护人员一直认为其存在“风险”，致使这一经济的扩容方案在实际工程中应用极少。

事实果真如此吗？下面进行具体探讨。

2 电力电缆设计配置原则在设计配置电缆时，需要考虑电缆的机械强度、安全载流量以及系统允许在电缆上消耗的电压降三方面的因素。

电缆的机械强度可直接查阅相关数据得到，电压降和安全载流量两因素的实质是流通电缆的电流量问题。

因此，只要明确流经电缆的电流量，电缆规格的配置也就明确了。

3 不同规格电缆并联使用时存在的问题从理论上讲，同材质电缆的电阻率是相同的，其电阻值与电缆长度成正比，与截面成反比，但是由于制造工艺、原材料等原因，同材质电缆的电阻率随着规格的不同而有一定程度的偏差，即便是同一厂商生产的同一规格型号的电缆，由于生产批次不同，该参数也会略有不同。

根据YD/T1173－2001《通信电源用阻燃耐火软电缆》，以上参数偏差只要在规定的范围都符合要求。

上述参数的不确定性给不同规格电缆并联运行时各电缆分流量的确定带来了困难，采用简单的截面比例计算分摊电流变得不再“准确可靠”。

对于安全性要求很高的通信电源系统而言，为避免不确定的风险，回避方法三也在情理之中。

4 不同规格电缆并联使用时的解决方法在设计阶段，无法确定将要投入使用电缆电阻率的确切数值，但是不确定电阻率是否就不能进行后续设计工作呢？答案是否定的。

电缆并联使用规范电缆并联是指将两根或多根电缆的导线端子相连接，使其电流分流，并共同传输电能的一种方式。

电缆并联可以增加电缆的导电能力，提高电缆的传输效果，并减小电缆的电阻。

以下是电缆并联的使用规范：1. 确定电缆并联的目的与需求：在进行电缆并联前，需要确定并联电缆的目的与需求，例如是否为了增加电流容量或者提高电缆的传输效果等。

根据不同的需求来选择合适的并联方式和电缆规格。

2. 选择合适的电缆规格和并联方式：根据需求确定电缆的规格，例如电缆的截面积、电压等级等。

同时确定并联方式，可以选择串联系统或并联系统，根据具体情况选择最适合的方式。

3. 确保并联电缆的质量和可靠性：使用合格的电缆进行并联，确保电缆的质量和可靠性。

电缆必须符合国家相关的标准和规定，具有良好的绝缘性能和导电性能。

4. 进行正确的电缆接线：进行电缆并联时，需要进行正确的电缆接线。

确保电缆端子之间的连接牢固可靠，避免接触不良、松动和漏电等问题。

接线应按照电缆的规格要求进行，避免过紧或过松。

5. 进行合适的电缆绝缘处理：电缆并联完成后，需要对电缆进行合适的绝缘处理，确保电缆之间的绝缘良好。

绝缘处理应根据电缆的规格和工作环境来选择合适的绝缘材料和方法。

6. 进行合适的安全保护措施：在进行电缆并联时，应注意安全保护措施。

例如，在进行接线和处理电缆时要切断电源，避免触电事故的发生。

同时，进行必要的防护措施，避免电缆在工作过程中受到外力损伤。

7. 定期检查和维护电缆并联系统：定期检查和维护电缆并联系统，确保系统的正常运行和安全可靠。

检查电缆接线和绝缘，发现问题及时处理。

定期清洁电缆和维护电缆的机械保护层，保持电缆的良好状态。

8. 遵循施工规范和要求：在进行电缆并联的施工过程中，要遵循相关的施工规范和要求，确保施工质量和安全。

同时，要严格按照设计方案进行施工，避免违规操作和不良现象的发生。

电缆并联是一种常用且有效的电缆应用方式，可以提高电缆的使用效果和传输能力。

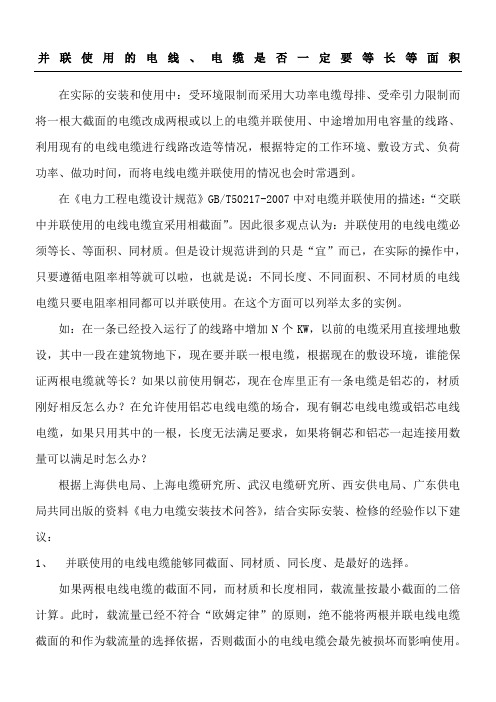

并联使用的电线、电缆是否一定要等长等面积在实际的安装和使用中：受环境限制而采用大功率电缆母排、受牵引力限制而将一根大截面的电缆改成两根或以上的电缆并联使用、中途增加用电容量的线路、利用现有的电线电缆进行线路改造等情况，根据特定的工作环境、敷设方式、负荷功率、做功时间，而将电线电缆并联使用的情况也会时常遇到。

在《电力工程电缆设计规范》GB/T50217-2007中对电缆并联使用的描述：“交联中并联使用的电线电缆宜采用相截面”。

因此很多观点认为：并联使用的电线电缆必须等长、等面积、同材质。

但是设计规范讲到的只是“宜”而已，在实际的操作中，只要遵循电阻率相等就可以啦，也就是说：不同长度、不同面积、不同材质的电线电缆只要电阻率相同都可以并联使用。

在这个方面可以列举太多的实例。

如：在一条已经投入运行了的线路中增加N个KW，以前的电缆采用直接埋地敷设，其中一段在建筑物地下，现在要并联一根电缆，根据现在的敷设环境，谁能保证两根电缆就等长？如果以前使用铜芯，现在仓库里正有一条电缆是铝芯的，材质刚好相反怎么办？在允许使用铝芯电线电缆的场合，现有铜芯电线电缆或铝芯电线电缆，如果只用其中的一根，长度无法满足要求，如果将铜芯和铝芯一起连接用数量可以满足时怎么办？根据上海供电局、上海电缆研究所、武汉电缆研究所、西安供电局、广东供电局共同出版的资料《电力电缆安装技术问答》，结合实际安装、检修的经验作以下建议：1、并联使用的电线电缆能够同截面、同材质、同长度、是最好的选择。

如果两根电线电缆的截面不同，而材质和长度相同，载流量按最小截面的二倍计算。

此时，载流量已经不符合“欧姆定律”的原则，绝不能将两根并联电线电缆截面的和作为载流量的选择依据，否则截面小的电线电缆会最先被损坏而影响使用。

如果两根电线电缆的导体不同，截面、长度相同，载流量按铝芯电线电缆载流量的2倍计算（在绝缘相同时，铜芯电线电缆的载流量是铝线电线电缆载流量的1.29倍；在绝缘不同时，XLPE的载流量是PVC载流量的1.2倍；前提是导体截面相同，倍数为近似值）。

电缆并联的问题状态：离线个人主页给TA发消息加TA为好友发表于：2011-08-09 15:02:18 3楼07年做的一个工程设计，有二个车间供电容量较大，用多根电缆并联。

设计原则是全厂使用同一规格电缆，方便采购、施工和降低成本。

选铝150电缆。

一个车间是7根并联，另一个车间是3根并联。

去年夏季做一次检测，电缆温升、接头温度正常，电流均匀。

这个题目我已发过多次回帖，多根电缆并联，电缆因温度变化、电阻变化，电缆会自动匀流，不会出现电流不均的现象。

多根电缆并联可以大容量传输电力，而且小截面电缆并联比单根大截面施工方便；同样敷设条件，多根并联的单位载流量要大于单根大截面；其中一根故障，不影响供电；可节约采购成本。

不同截面、不同材料的电缆并联运行也是不会有问题的，永远不会出现其中一根电缆电流大过热的现象。

1平方+1平方的电线并联，安全载流量是要超过2.5平方的，因为散热面积增加了，通过同样电流，电线的温度就不同了。

材料不同、截面不同的电缆。

重复：这个题目我已发过多次回帖，多根电缆并联，电缆因温度变化、电阻变化，电缆会自动匀流，不会出现电流不均的现象。

yanwen0227个人主页给TA发消息加TA为好友发表于：2011-08-12 16:26:24 7楼介绍一下我们公司的情况，希望大家借签一下。

我们这里是08年建厂，很多地方不尽人意，都是我来的时候后改的。

首先是关于电缆并联的问题，我们的两个车间都是电缆并联的，单根不够用。

其中两根是185²的电缆并联运行、两根是120²的并联运行。

最可气的是原先设计好的供电线路及供电电缆，可是在设备来了以后发现线径不够用了，由于厂家的设备进行了更新换代了，用电容量增大了，厂家没有及时通知这里。

开始时设计的是50²的电缆足够用了，没办法只能又增加了25²，这就出现了两根容量不同的电缆并联运行的现象。

刚开始的时候也是很紧张的，害怕出事，在试运行的时候准备好了万用表、钳流表等仪表，随时观察检测运行情况。

精心整理电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。

2. 2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。

3. 3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。

4. 4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。

5. 5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。

6. 6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。

7. 7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。

8. 8.9. 9.10. 10.11. 11.m/根。

12. 12.m/13.4.??生有毒气体型号名称DF-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面举例：主干电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为240mm2,分支电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为35mm2，表示为：DF-YJV0.6/1kV1×240+1×35。

五、预制带分支电缆主要参数电气安装工程规范?1?一般规定?1.1?1.2?1.3?1.4??1.5?1.6?2?2.1?2.2?2.3?2.4?2.5?3?3.1?应根据用电设备位置，确定管线走向、标高及开关、插座的位置。

?3.2?电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

电缆并联的问题状态：离线个人主页给TA发消息加TA为好友发表于：2011-08-09 15:02:18 3楼07年做的一个工程设计，有二个车间供电容量较大，用多根电缆并联。

设计原则是全厂使用同一规格电缆，方便采购、施工和降低成本。

选铝150电缆。

一个车间是7根并联，另一个车间是3根并联。

去年夏季做一次检测，电缆温升、接头温度正常，电流均匀。

这个题目我已发过多次回帖，多根电缆并联，电缆因温度变化、电阻变化，电缆会自动匀流，不会出现电流不均的现象。

多根电缆并联可以大容量传输电力，而且小截面电缆并联比单根大截面施工方便；同样敷设条件，多根并联的单位载流量要大于单根大截面；其中一根故障，不影响供电；可节约采购成本。

不同截面、不同材料的电缆并联运行也是不会有问题的，永远不会出现其中一根电缆电流大过热的现象。

1平方+1平方的电线并联，安全载流量是要超过2.5平方的，因为散热面积增加了，通过同样电流，电线的温度就不同了。

材料不同、截面不同的电缆。

重复：这个题目我已发过多次回帖，多根电缆并联，电缆因温度变化、电阻变化，电缆会自动匀流，不会出现电流不均的现象。

yanwen0227个人主页给TA发消息加TA为好友发表于：2011-08-12 16:26:24 7楼介绍一下我们公司的情况，希望大家借签一下。

我们这里是08年建厂，很多地方不尽人意，都是我来的时候后改的。

首先是关于电缆并联的问题，我们的两个车间都是电缆并联的，单根不够用。

其中两根是185²的电缆并联运行、两根是120²的并联运行。

最可气的是原先设计好的供电线路及供电电缆，可是在设备来了以后发现线径不够用了，由于厂家的设备进行了更新换代了，用电容量增大了，厂家没有及时通知这里。

开始时设计的是50²的电缆足够用了，没办法只能又增加了25²，这就出现了两根容量不同的电缆并联运行的现象。

刚开始的时候也是很紧张的，害怕出事，在试运行的时候准备好了万用表、钳流表等仪表，随时观察检测运行情况。

电线线路叠加铺设方案
在电线线路叠加铺设方案中，我们需要遵循一些重要的原则和注意事项。

首先，确保每根电线的负荷不超过其额定负荷。

在选择电线时，要考虑到负载的大小、线路长度和电压损耗等因素。

其次，为了确保安全性，每根电线都需要正确地接地。

此外，电线之间应保持适当的间距以避免干扰和交叉干扰。

对于不同种类的电线，如路灯电线、电力输电线和通信电缆等，应根据其特性和用途对其进行分类和分开布置。

最后，在线路的联接和接头处，要使用合适的接头和绝缘材料，以保证线路的可靠连接和良好的绝缘效果。

另外，为了提高线路的可靠性和稳定性，我们还可以采取一些附加措施。

例如，在电线的敷设过程中，可以使用一些保护措施，如管道、槽道或防护套等，以防止线路受到外界物理损害。

同时，在线路的设计和布置中，要避免与其他设备或结构物产生干扰和冲突，以免影响线路的使用效果。

在线路的维护和管理过程中，要定期检查和维护线路，及时修复和更换损坏的部分，以确保线路的正常运行和持久使用。

总之，电线线路的叠加铺设方案需要考虑多种因素，包括负荷、电压损耗、接地、干扰等。

通过合理的布线规划和严格的质量控制措施，可以确保线路的安全、高效和可靠运行。
