电缆电线截面积计算

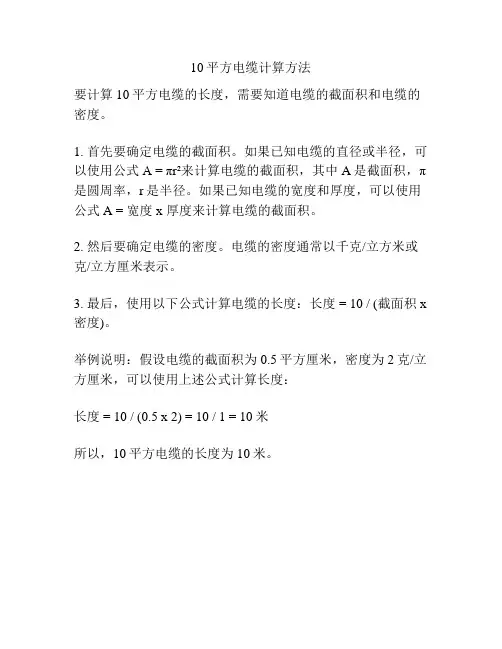

10平方电缆计算方法
要计算10平方电缆的长度，需要知道电缆的截面积和电缆的密度。

1. 首先要确定电缆的截面积。

如果已知电缆的直径或半径，可以使用公式A = πr²来计算电缆的截面积，其中A是截面积，π是圆周率，r是半径。

如果已知电缆的宽度和厚度，可以使用公式A = 宽度 x 厚度来计算电缆的截面积。

2. 然后要确定电缆的密度。

电缆的密度通常以千克/立方米或克/立方厘米表示。

3. 最后，使用以下公式计算电缆的长度：长度 = 10 / (截面积 x 密度)。

举例说明：假设电缆的截面积为0.5平方厘米，密度为2克/立方厘米，可以使用上述公式计算长度：
长度 = 10 / (0.5 x 2) = 10 / 1 = 10米
所以，10平方电缆的长度为10米。

电线电缆计算公式
电线电缆的计算公式主要涉及两个方面：电线电缆的截面积计算和电线电缆的电流载荷计算。

1.电线电缆的截面积计算
电线电缆的截面积计算是通过根据电线电缆所能承受的最大电流来确定的。

一般情况下，电线电缆的截面积越大，其承载的电流能力越强。

截面积计算的公式如下：
截面积=(2*I*L)/(ρ*ΔV)
其中，I是电流，L是导线长度，ρ是电阻率，ΔV是电线电缆两端电压降。

2.电线电缆的电流载荷计算
电线电缆的电流载荷计算是基于其所能承受的最大电流和电阻来确定的。

根据电压降和电阻的关系，可以使用以下公式来计算电线电缆的电流载荷：
电流载荷=ΔV/R
其中，ΔV是电线电缆两端电压降，R是电线电缆的电阻。

需要注意的是，电线电缆的截面积和电流载荷的计算需要结合具体的电线电缆材质、绝缘材料和应用环境等因素进行综合考虑。

不同材质的电线电缆具有不同的电阻率和最大电流承载能力，因此计算时需要根据具体情况进行调整。

此外，还有一些相关的计算公式，如电缆传输功率的计算、电缆电压降的计算等。

这些计算公式的具体推导和使用方法可以参考相关电力工程和电气工程的教材和标准。

综上所述，电线电缆的计算公式涉及电线电缆的截面积和电流载荷两个方面。

根据电线电缆的具体材质和使用环境，可以选择合适的计算公式进行电线电缆的设计和选择。

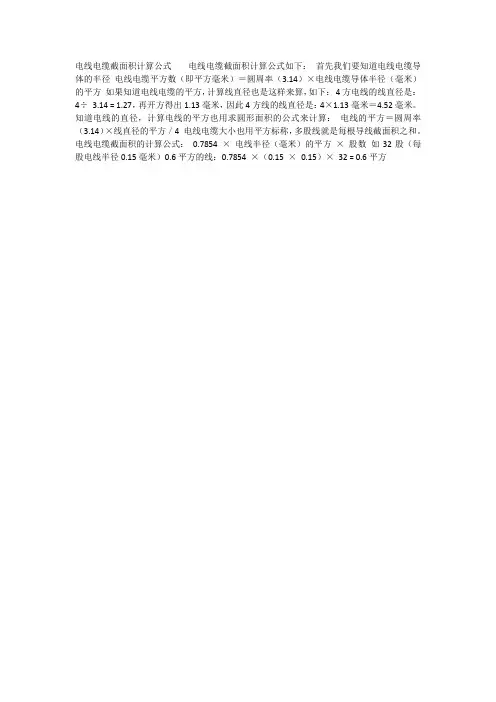

电线电缆截面积计算公式电线电缆截面积计算公式如下：首先我们要知道电线电缆导体的半径电线电缆平方数（即平方毫米）＝圆周率（3.14）×电线电缆导体半径（毫米）的平方如果知道电线电缆的平方，计算线直径也是这样来算，如下：4方电线的线直径是：4÷3.14 = 1.27，再开方得出1.13毫米，因此4方线的线直径是：4×1.13毫米＝4.52毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4 电线电缆大小也用平方标称，多股线就是每根导线截面积之和。

电线电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如32股（每股电线半径0.15毫米）0.6平方的线：0.7854 ×（0.15 ×0.15）×32 = 0.6平方。

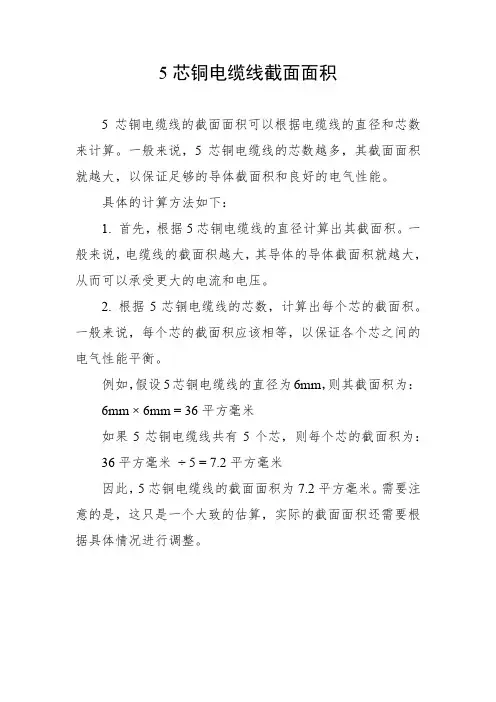

5芯铜电缆线截面面积
5芯铜电缆线的截面面积可以根据电缆线的直径和芯数来计算。

一般来说，5芯铜电缆线的芯数越多，其截面面积就越大，以保证足够的导体截面积和良好的电气性能。

具体的计算方法如下：
1. 首先，根据5芯铜电缆线的直径计算出其截面积。

一般来说，电缆线的截面积越大，其导体的导体截面积就越大，从而可以承受更大的电流和电压。

2. 根据5芯铜电缆线的芯数，计算出每个芯的截面积。

一般来说，每个芯的截面积应该相等，以保证各个芯之间的电气性能平衡。

例如，假设5芯铜电缆线的直径为6mm，则其截面积为：6mm × 6mm = 36平方毫米
如果5芯铜电缆线共有5个芯，则每个芯的截面积为：36平方毫米÷ 5 = 7.2平方毫米
因此，5芯铜电缆线的截面面积为7.2平方毫米。

需要注意的是，这只是一个大致的估算，实际的截面面积还需要根据具体情况进行调整。

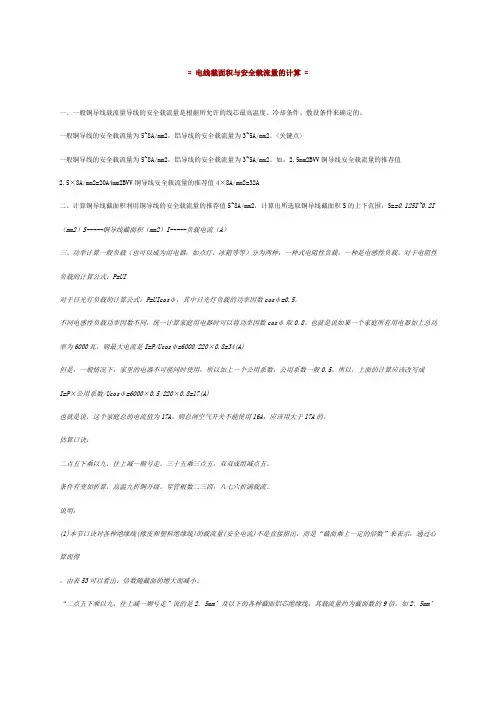

=电线截面积与安全载流量的计算=一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I （mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

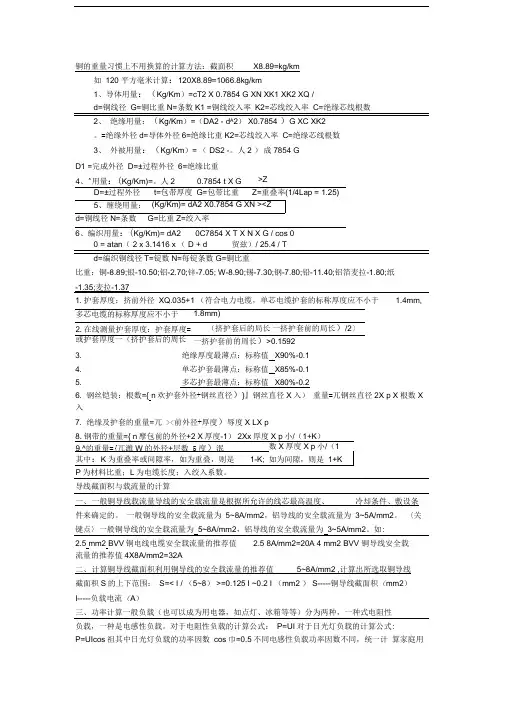

铜的重量习惯上不用换算的计算方法：截面积X8.89=kg/km如120 平方毫米计算：120X8.89=1066.8kg/km1、导体用量：（Kg/Km）=cT2 X 0.7854 G XN XK1 XK2 XQ /d=铜线径G=铜比重N=条数K1 =铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（DA2 - d A2） X0.7854 ）G XC XK2。

=绝缘外径d=导体外径6=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= （ DS2 -。

人2 ）成7854 GD1 =完成外径D=±过程外径6=绝缘比重6、编织用量：(Kg/Km)= dA2 0C7854 X T X N X G / cos 00 = atan（ 2 x 3.1416 x （ D + d 贸兹）/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89;银-10.50;铝-2.70;锌-7.05; W-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.371.护套厚度：挤前外径XQ.035+1 （符合电力电缆，单芯电缆护套的标称厚度应不小于 1.4mm,3. 绝缘厚度最薄点：标称值X90%-0.14. 单芯护套最薄点：标称值X85%-0.15. 多芯护套最薄点：标称值X80%-0.26. 钢丝铠装：根数={ n欢护套外径+钢丝直径）}』钢丝直径X入）重量=兀钢丝直径2X p X根数X 入7. 绝缘及护套的重量=兀 ><前外径+厚度）辱度X LX p导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

〈关键点〉一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

电线电缆常⽤计算公式⼤全⼀、电线电缆材料⽤量铜的重量习惯的不⽤换算的计算⽅法：截⾯积*=kg/km如120平⽅毫⽶计算：120*=km1、导体⽤量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜⽐重 N=条数 K1=铜线绞⼊率 K2=芯线绞⼊率 C=绝缘芯线根数2、绝缘⽤量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘⽐重 K2=芯线绞⼊率 C=绝缘芯线根数3、外被⽤量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘⽐重4、包带⽤量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带⽐重 Z=重叠率(1/4Lap =5、缠绕⽤量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=⽐重 Z=绞⼊率6、编织⽤量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * ⽬数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜⽐重⽐重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线⼆、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电⼒电缆,单芯电缆护套的标称厚度应不⼩于，多芯电缆的标称厚度应不⼩于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料⽐重；L为电缆长度；λ绞⼊系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有⼴泛的优异⽽稳定的使⽤性能。

电线电缆线径计算方法电线电缆线径计算方法一、估算铜、铁、铝线的质量公式：m=ρls（kg/km）质量=截面积×密度S=截面积（mm2）1.铜线m=9S m=重量（kg）2. 铝线m=3S d=线径（mm）3. 铁线m=8S铜的密度8.9g/cm3、铝的密度2.7g/cm3、铁的密度7.8g/cm3二、按线径估算质量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度K=PL K=负载距P=功率（kw）L=长度（km）例：某车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距：K=200×0.2=40 kw.km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2铝线40×4=160mm2实际选用185mm2铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。

导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

10 下五，1 0 0 上二。

2 5 ，3 5 ，四三界。

7 0 ，95 ，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。

若条件不同, 口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

电缆线计算公式范文电缆线计算公式是通过计算电缆线的电流负载、电压降低、电线长度等参数来确定电缆线的尺寸和规格的公式。

根据电流负载和导线材料，可以计算出电缆线的截面积。

根据电压降低和线路长度，可以计算出电线的截面积。

下面介绍几种计算电缆线尺寸的常用公式。

1.电流负载计算公式电流负载（A）=电力负载（W）/（电压（V）×功率因数）其中，电力负载为所需要的电功率，电压为电网的电压，功率因数为负载的功率因数。

2.电线长度和电压降低计算公式电线长度(m)=√（电线水平长度(m)²+电线垂直长度(m)²）电压降低(V)=电阻(Ω/m)×电流(A)×电线长度(m)3.电线长度和环境温度计算公式电线长度(m)=线路总长度(m)-默认长度(m)+安装长度(m)默认长度为一定的长度，例如100米。

安装长度根据电线的具体安装情况确定。

4.电缆线最大允许电流计算公式电线截面积(mm²) = （电流容量(A) × √ 3 × 1000） / （电线导体的导电率(A/mm²) × 电线电导率 (A/mm)）5.电线电导率计算公式电导率（A/mm²）= 电导性(t) × 电导性计算公式其中，电导性（%IACS）是导体的电导性指标，电导性计算公式根据导体材料的不同而不同。

上述公式是最常用的电缆线尺寸计算公式，可以用来计算不同载荷、电压、尺寸的电缆线。

举个例子，如果要计算一条电力负载为2000W，负载功率因数为0.8，电压为220V的电缆线的尺寸。

首先可以用公式1计算出电流负载为:电流负载=2000W/(220V×0.8)=11.36A接下来可以通过公式2计算出电线长度，假设电线水平长度为100m，垂直长度为10m：电线长度=√(100m²+10m²)=100.5m然后，可以通过公式3计算出最终的电线长度，假设线路总长度为120m，默认长度为100m，安装长度为10m：电线长度=120m-100m+10m=30m接下来可以通过公式4计算出电线的最大允许电流，假设导线导电率为58，电线电导率为0.034：电线截面积= (11.36A × √3 × 1000) / (58A/mm² × 0.034A/mm) = 525.51mm²通过以上计算，可以得到电缆线的尺寸为525.51mm²。

电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

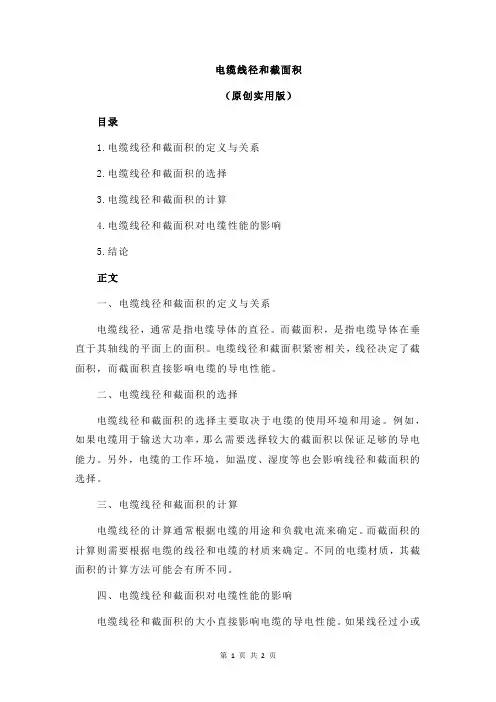

电缆线径和截面积
（原创实用版）
目录
1.电缆线径和截面积的定义与关系
2.电缆线径和截面积的选择
3.电缆线径和截面积的计算
4.电缆线径和截面积对电缆性能的影响
5.结论
正文
一、电缆线径和截面积的定义与关系
电缆线径，通常是指电缆导体的直径。

而截面积，是指电缆导体在垂直于其轴线的平面上的面积。

电缆线径和截面积紧密相关，线径决定了截面积，而截面积直接影响电缆的导电性能。

二、电缆线径和截面积的选择
电缆线径和截面积的选择主要取决于电缆的使用环境和用途。

例如，如果电缆用于输送大功率，那么需要选择较大的截面积以保证足够的导电能力。

另外，电缆的工作环境，如温度、湿度等也会影响线径和截面积的选择。

三、电缆线径和截面积的计算
电缆线径的计算通常根据电缆的用途和负载电流来确定。

而截面积的计算则需要根据电缆的线径和电缆的材质来确定。

不同的电缆材质，其截面积的计算方法可能会有所不同。

四、电缆线径和截面积对电缆性能的影响
电缆线径和截面积的大小直接影响电缆的导电性能。

如果线径过小或
截面积过小，会导致电缆的电阻过大，从而影响电缆的传输效率。

另外，线径和截面积也会影响电缆的机械强度和耐热性能。

五、结论
电缆线径和截面积是电缆设计和选择中的重要参数，需要根据电缆的使用环境和用途进行合理的选择。

导线载流量、截面积简单计算方法导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

电线电缆的常用计算公式
1.电阻计算公式：
电阻（R）=电阻率（ρ）x长度（L）/截面积（A）
其中，电阻率是材料的特性常数，反映了材料本身导电能力的大小。

2.电压降计算公式：
电压降（V）=电流（I）x电阻（R）
3.电功率计算公式：
电功率（P）=电流（I）x电压（V）
根据欧姆定律，可以利用电流和电压计算得到电功率值。

4.欧姆定律：
电流（I）=电压（V）/电阻（R）
5.线缆电流容量计算公式：
线缆电流容量=根号（绝缘电阻（Ri）/线缆电阻（Rc））xCuAxC
其中，Cu为电流系数，A为线缆截面积，C为电流裕度系数。

6.三相平衡负荷计算公式：
三相平衡负荷=单相容量/(3x平均功率因数x电压)
其中，单相容量为线缆的额定容量，电压为系统电压。

7.电线截面积的计算公式：
A=(KxPxL)/(ρxΔV)
其中，K为系数（取决于电流方式），P为功率，L为距离，ρ为电线电阻率，ΔV为允许的电压降。

8.斯克内指数公式：
ξ = (Σ （Vcc / Rc）) / (n - 1)
其中，ΣVcc为电源电压之和，n为放置在同一通道中的导线数目。

以上列举了一些电线电缆常用的计算公式和基本理论，但实际工程中还应根据具体情况选用合适的公式进行计算。

此外，需要注意的是，电线电缆的计算还要考虑一系列因素，如环境温度、导线长度、导线材质等，不能仅仅依靠计算公式进行操作。

导线截面积与载流量的计算(如何计算电缆平数)一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5～8A/mm2，铝导线的安全载流量为3～5A/mm2。

2.5mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5～8A/mm2，计算出所选取铜导线截面积S的上下范围：S=〔I/（5～8）〕=0.125 I～0.2 I（mm2）S——铜导线截面积（mm2）I——负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

电缆截面积计算公式
经常有人在设计或改造电路的过程中，必须预算出所使用的电缆截面积。

为满足这个要求，有必要了解电缆截面积计算公式。

本文将介绍电缆截面积计算公式，以及如何运用它计算出电缆截面积。

首先，电缆截面积计算公式为：A＝P/（1.732xIxV）。

其中A代表电缆截面积（mm2），P代表电缆功率（kW），I代表电缆电流（A），V代表电缆电压（V）。

其次，运用电缆截面积计算公式计算电缆截面积的步骤如下：（1）确定电缆功率：首先，根据实际情况确定电缆功率，即P。

（2）计算出电缆电流：根据电缆的电压确定，即I。

（3）计算出电缆电压：根据电缆的功率确定，即V。

（4）计算出电缆截面积：根据电缆截面积计算公式，将已知量代入，即A=P/（1.732 x I x V）。

最后，电缆截面积是指在满足指定电流和电压的前提下，用来支撑指定的功率的最小的电缆的截面积，是设计电路的重要参数。

根据电缆截面积计算公式可以计算出电缆截面积，不仅可以根据计算结果选择电缆，也可以使设计电路更加安全可靠。

因此，电缆截面积计算公式具有十分重要的意义。

电气设计、改造都离不开电缆截面积。

这种情况下，电缆截面积计算公式更加重要，在计算出满足要求的最小电缆截面积之前，
一般都要根据电缆截面积计算公式作出计算。

此，掌握电缆截面积计算公式对于设计电气设施、改造电气设施具有十分重要的意义。

总之，电缆截面积是设计电路的必备参数，为满足电路设计及改造的要求，必须了解电缆截面积计算公式。

运用电缆截面积计算公式，可以计算出满足指定条件的最小电缆截面积，从而使电路设计和改造更安全可靠。

交流电力线指的是配电工程中的低压电力线。

一般选择的依据有以下四种：1) 按机械强度允许的导线最小截面选择2) 按允许温升来选择3) 按经济电流密度选择4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。

因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。

对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕2：电源线面积S＝I/2.5（mm2）对于380V三相交流电1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2）3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积=kg/km如120平方毫米计算：120=km1、导体用量：Kg/Km=d^2 G N K1 K2 C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：Kg/Km=D^2 - d^2 G C K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：Kg/Km= D1^2 - D^2 GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：Kg/Km= D^2 t G ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率1/4Lap =5、缠绕用量：Kg/Km= d^2 G N Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：Kg/Km= d^2 T N G / cosθθ = atan 2 D + d 2 目数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF发泡；；TeflonFEP；；；棉布带；PP绳；棉纱线二、导体之外材料计算公式1.护套厚度：挤前外径×+1符合电力电缆,单芯电缆护套的标称厚度应不小于,多芯电缆的标称厚度应不小于2.在线测量护套厚度：护套厚度＝挤护套后的周长—挤护套前的周长/2π或护套厚度＝挤护套后的周长—挤护套前的周长×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×内护套外径+钢丝直径｝÷钢丝直径×λ重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×挤前外径+厚度×厚度×L×ρ8.钢带的重量=｛π×绕包前的外径+2×厚度-1 ×2×厚度×ρ×L｝/1+K9.包带的重量=｛π×绕包前的外径+层数×厚度×层数×厚度×ρ×L｝/1±K其中:K为重叠率或间隙率,如为重叠,则是1-K；如为间隙,则是1+Kρ为材料比重；L为电缆长度；λ绞入系数塑料和导体塑料电现电缆要适应各种不同需要,就应具有广泛的优异而稳定的使用性能;塑料电线电缆的使用性能和寿命,决定于产品结构的先进性、塑料选用的合理性以及工艺的完善性;从塑料电现电缆技术的发展来看,合理而正确的使用材料是关键的因素;为了制造性能优异而稳定的塑料电线电缆,在导电线芯和半成品缆芯满足规定的技术要求的前提下,主要是对绝缘和护套用塑料提出了较高的要求;绝缘塑料的基本要求是具有优异的电绝缘性能,同时根据产品用途和使用条件分别提出对机械性能、耐高温性、物理－化学性能及工艺性能的要求;对护套塑料的基本要求是耐受各种环境因素作用的老化性能,在满足这个条件下分别提出一些特殊要求和辅助要求;第一节塑料塑料是高分子合成材料中凡是性能上具有可塑性变化的材料的总称;塑料可分为热塑性塑料和热固性塑料两大类,电线电缆制造中所用的塑料都是热塑性塑料;电线电缆常用的热塑性塑料有聚氯乙烯、聚乙烯、交联聚乙烯、泡沫聚乙烯、氟塑料、聚酰胺、聚丙烯和聚酯塑料等;塑料是以合成树脂为基本成份,再添加各种配合剂,经捏合、切粒等工艺而塑制成一定形状的材料;为了满足加工、贮存和使用的要求,合成树脂内一般都要添加各种配合剂,根据添加配合剂所起的作用不同,塑料的添加剂大致有以下几种：防老剂它包括抗氧剂、稳定剂、紫外线吸收剂、光屏蔽剂等,这几种材料在塑料中所起的作用不同但又相互联系,同一种材料可起几种作用,所以统称为防老剂;；增塑剂；交联剂；润滑剂；填充剂；着色剂；发泡剂；防霉剂；驱避剂；阻燃剂；耐电压稳定剂；抑烟剂等;各种塑料既具有塑料共有的特性,又具有各不相同的各自独具的某些特性;各种塑料共有的特性有：比重小、机械性能较高、电绝缘性能优异并且化学稳定性好、耐水、耐油、加工成型方便,原料来源丰富;为了适应日益增长的电线电缆技术发展的需要,塑料将不断改进配方和性能,提高其耐热性和电压等级,提高材料的耐寒、耐大气老化性能、耐火阻燃性能,延长电线电缆使用寿命,同时,还将不断开发新型塑料并合理用于电线电缆上;一、塑料基本性能的含义1.体积电阻系数塑料在电场的作用下有泄漏电流通过,泄漏电流通过塑料时的阻力称为体积电阻;电流通过每1cm3塑料的电阻即为体积电阻系数ρv,单位为欧姆米,单位符号为Ω.m;体积电阻系数越高,绝缘性能越好;2.击穿场强当塑料上施加的电压达到某一极限时,塑料丧失绝缘性能被击穿,击穿瞬间所施加的电压值称为塑料的击穿电压,击穿电压与塑料厚度之比称为击穿场强E单位符号为kV/mm;3.介电常数它是表示塑料极性大小的指标;介电常数ε越小,塑料在电场作用下的极化强度越小,其介质损耗也越小;4.介质损耗角正切在交变电场作用下,塑料中所消耗的级量称为介质损耗;它常以介质损耗角的正切值tgδ来表示;介质损耗角正切tgδ越小,说明介质损耗也越小,塑料的电绝缘性能越好;在高频、高压下使用时,要求塑料的tgδ值不大于千分之几或万分之几；低压和一般的绝缘时,塑料的tgδ值则不大于百分之几;5.耐电晕性在高电压情况下,由于绝缘表面放电而引起电晕,当其袭击绝缘体时,因离子撞击、电子袭击、臭氧袭击和局部热的作用,导致高聚物裂解,使其电绝缘性能和物理机械性能产生恶化;塑料抵抗电晕作用而保持其使用性能的能力,称为耐电晕性;6.抗拉强度和延伸率在材料拉力试验机上对塑料试样施加静态拉伸载荷并以一定速度拉伸直至试样断裂;此时试样单位截面上所承受的拉力称为该塑料的抗拉强度;试样拉断时长度增加的百分比称为该塑料的延伸率;7. 密度在一定温度下通常指20oC,单位体积塑料试样的质量,称为塑料的密度;8. 耐热变形性塑料在受热条件下,仍能保持良好的物理机械性能的最高温度,即为该塑料的耐热变形性能;通常以塑料在等速升温时,在一定负荷下使其变形达到规定值时的温度来表示;9.熔融指数在一定温度荷压力下,熔融树脂在10分钟内从一定孔穴中被压出的克数,称为熔融指数,以MI表示,单位为g/min;10.耐寒性在低温下,塑料仍能保持一定的物理机械性能的能力,称为塑料的耐寒性;它常用以下的耐寒温度来表示;1低温脆化温度：即为塑料在低温下,受特定的冲击负荷时,50％的试样出现损坏时的温度;2低温对折温度：即为塑料试样在弯折180o时出现将要破裂而未破裂时的温度;3低温冲击压缩温度：即为塑料试样在低温下,以一定能量和速度的冲锤对其进行冲击压缩,使之破裂率达50％时的温度;11.耐燃性能耐燃性能是指塑料抵抗火焰燃烧的能力;通常塑料接触火焰后均会燃烧,移去火焰后,延燃情况随塑料品种不同而不同,因此耐燃性能亦有差别;12.耐热老化性能塑料在加工和使用过程中,由于变热导致塑料性能变劣,这种现象称为热老化;塑料抵抗热老化的能力称为耐热老化性;采用在高温下,进行加速热老化试验,测定塑料性能机械性能或电气性能在老化后的保留率,来衡量塑料的耐热老化性;13.耐气候性塑料在大气条件下使用,受日晒、雨淋、风吹、大气污染等严酷的自然条件作用,塑料性能变劣称为大气老化;塑料抵抗大气老化的能力称塑料的耐气候性;14.耐油性能及耐溶剂性能塑料与矿物油或各类溶剂接触时,抵御油或溶剂的能力称为塑料的耐油性能或耐溶剂性能;可用试样浸入油或溶剂中,在一定温度下经一定时间后,测定其吸油或溶剂的吸收率、体积变化率或抗拉强度、延伸率的保留率来衡量;15.耐水性及耐湿性塑料在浸水或潮湿条件下,抵御水或潮湿气体渗入的能力,称为塑料的耐水性或耐湿性;塑料吸水或吸湿后,会引起绝缘电阻、击穿场强下降,介质损耗增大,且使塑料的外观、重量、机械性能等都有变化;所以要求塑料应具有良好的耐水性和耐湿性;对于电线电缆用塑料,主要考虑的是,在浸水或吸湿后,应保证塑料的电绝缘性能符合使用要求;塑料的吸水量,可用单位面积的吸水量、吸水率或吸水重量来表示;塑料的透湿性,则以透湿系数和透汽量来表示;16.耐环境应力开裂性一些结晶型塑料,由于加工过程中内应力的存在和使用时接触化学药品,致使在贮存和使用中出现开裂,称为环境应力开裂;塑料抵御环境应力开裂的能力称为耐环境应力开裂性能;可用表面刻有槽痕的塑料弯曲试样,置入表面活性剂中,观察在规定时间内出现开裂的试样数量及所占比例来衡量;二、聚氯乙烯PVC聚氯乙烯塑料是以聚氯乙烯树脂为基础,加入各种配合剂混合而成的;其机械性能优越、耐化学腐蚀、不延燃、耐气候性好、电绝缘性能好、容易加工、成本低,因此是电线电缆绝缘和护套用的好材料;1.聚氯乙烯树脂聚氯乙烯树脂是由氯乙烯聚合而成的线型热塑性高分子化合物,其分子结构如下：H H H H H H…… C C C C C C ……Cl H Cl H Cl Hn从该分子结构看,聚氯乙烯具有以碳链为主链,呈线型,含有C Cl极性键;聚氯乙烯树脂具有下列基本特性：1是热塑性的高分子材料,可塑性和柔软性较好;2由于C Cl极性键的存在,树脂具有较大德极性,因此介电常数ε和介质损耗角的正切值较大,在低频情况下,有较高的耐电强度;另外由于极性键的存在,分子间的作用力较大,机械强度较高;3 分子结构中含有氯原子,树脂具有不延燃和较好的耐化学腐蚀性及耐气候性;氯原子能破坏分子的晶体结构,树脂的耐热性较低,耐寒性较差,加入适量的配合剂,就能改善树脂的性能;2.聚氯乙烯树脂的种类聚乙烯的聚合方法有：悬浮聚合、浮液聚合、本体聚合和溶液聚合四种;聚氯乙烯树脂的制造目前主要采用悬浮聚合方法,电线电缆就是采用悬浮法聚氯乙烯树脂;聚氯乙烯悬浮聚合过程中所用树脂的结构形状有：疏松型树脂XS型和紧密型树脂XJ 型;疏松型树脂质地疏松,吸油性大,易于塑化,加工操作控制方便,晶点少,因此电线电缆用的树脂是疏松型;树脂的特性如下：3.聚氯乙烯的主要性能1电绝缘性能：聚氯乙烯树脂是一种极性较大的电介质,电绝缘性能较好,但比较非极性材料如聚乙烯、聚丙烯稍差;树脂的体积电阻率大于1015Ω·cm；树脂在25oC和50Hz 频率下的介电常数ε为～,当温度和频率变化时,介电常数也随之明显的变化；聚氯乙烯的介质损耗正切tgδ为～;树脂的击穿场强不受极性影响,在室温和工频条件下的击穿场强比较高;但聚氯乙烯的介质损耗较大,因而不适用于高压和高频场合,通常用在15kV以下的低压和中压电线电缆的绝缘材料;2老化稳定性：从分子结构上看,氯原子都与碳原子相连,应具有较高的耐老化稳定性;但在生产过程中,由于温度的直接影响和机械力的作用,易放出氯化氢,在氧的作用下,产生降解或交联,导致材料变色发脆,物理机械性能显着下降,电绝缘性能恶化,因此聚氯乙烯老化;为改善它的老化性,必须添加一定的稳定剂;3热机械性能：聚氯乙烯树脂为无定型聚合物,在不同温度下具有三种物理状态,即玻璃态、高弹态、粘流态;聚氯乙烯树脂的玻璃化温度为80oC左右,粘流温度160oC左右;在常温下处于玻璃状态,这很难满足电线电缆使用要求;为此,必须将聚氯乙烯进行改性,使其在室温下具有较高的弹性,同时又兼有较高的耐热性和耐零性;加入适量的增塑剂能够调节玻璃化温度,以增加塑性,达到柔软性,提高机械性能;4.电线电缆用聚氯乙烯塑料聚氯乙烯塑料是多组份塑料,根据不同的使用条,改变配合剂的品种和用量,能够制得不同品种的电线电缆用聚氯乙烯塑料;聚氯乙烯电缆塑料按其在电线电缆上用途不同,可分为绝缘级电缆料和护层级电缆料;1 绝缘用聚氯乙烯塑料根据电线电缆的使用要求和特性,绝缘用聚氯乙烯塑料的类型、性能、要求及主要用途如下表所示;绝缘用PVC塑料分类及性能各类聚氯乙烯绝缘料的技术要求见下表;绝缘用PVC塑料的技术要求2 护套用聚氯乙烯塑料聚氯乙烯塑料护层具有较好的耐腐蚀性,足够的机械性能,一定的耐大气性能,柔软、耐振、重量轻、加工及敷设方便;根据电线电缆的使用条件,研究制成了不同类型聚氯乙烯护套料,其性能要求及应用范围见下表;护套用PVC塑料的分类及性能3半导电聚氯乙烯塑料半导电聚氯乙烯塑料可作为屏蔽材料来使用,例如可作为10kV聚氯乙烯电缆的屏蔽层;半导电塑料用作高压电缆的屏蔽料时,由于半导电料直接与绝缘料接触,会发生相互迁移,因而尽量选用与绝缘料相同的增塑剂或电性好、迁移小的增塑剂;否则在使用过程中会影响绝缘料的电绝缘性能;4环保型防白蚁、防鼠电缆护套料白蚁和老鼠对电缆造成破坏,轻则中断供电,重则酿成重大事故,使电力和通信部门受到损害;以往采用在电缆护套料内加入有毒添加剂如氯丹、七氯、狄氏剂、艾氏剂等的办法,杀灭白蚁、老鼠,以保护电缆安全运行;但这些有毒添加剂对环境和人身会造成污染和危害;目前,多使用在护套料中加入环烷酸铅或环烷酸酮做添加剂,制成改型的防白蚁护套料;5低烟低卤型阻燃护套料用普通阻燃PVC电缆料制造的电缆燃烧时会产生大量黑烟,同时释放出大量腐蚀性气体HCl,对人体和仪器装置会造成巨大损害;低烟低卤阻燃电缆料是以专用PVC树脂为基料,添加各种改性剂、助剂和优良阻燃剂,经过均匀混炼充分塑化加工而成的高科技产品;它不仅具有优良的阻燃性,而且在燃烧是释放的烟量低,HCl释出量很低,可观察到燃烧火焰及附近的物体;与普通PVC护套料相比,其拉伸强度及断裂伸长率相当；挤出时无需特种螺杆,其工艺性能亦相当;使用这种电缆料制成的电缆,完全适用于地铁、高层建筑、发电站、广播电视中心及计算机中心等对电线电缆阻燃性能要求高的场所;三、聚乙烯1. 聚乙烯的合成方法和品种1低密度聚乙烯LDPE纯净的乙烯中加入极少量的氧气或过氧化物作引发剂,压缩到左右,并加热到约200oC 时,乙烯就可聚合成白色的蜡状聚乙烯;此法因在高压下进行,常称为高压法;用这种方法可制得密度为～的柔软聚乙烯,分子量在15000～40000;其分子结构支链多,但结构疏松,分子构型呈“树枝状”,故密度低,所以称为低密度聚乙烯;2中密度聚乙烯MDPE在30～100大气压下,用金属氧化物作催化剂,使乙烯聚合成聚乙烯的方法,称为中压法;所制得的聚乙烯密度为～;中密度聚乙烯也有用高密度聚乙烯和低密度聚乙烯掺合而成的；或用乙烯与丁烯、醋酸乙烯和丙烯酸酯等单体共聚的中密度聚乙烯;3高密度聚乙烯HDPE在常温常压下,用催化效能较高的络合催化剂以烷基铝与四氯化钛的组合有机金属化合物,使乙烯聚合成聚乙烯;由于它的催化性能高,所以乙烯的聚合反应可在更低的压力或更低的温度下0～10大气压和60～75oC很快的完成,称为低压法;所制得的聚乙烯分子结构具有无分支的特点,它的分子结构为线型;线型分子结构具有密度大～的特点,称为高密度聚乙烯;与低密度聚乙烯相比具有耐热、机械性能好,耐环境应力开裂性优越;2. 聚乙烯的特性聚乙烯是一种乳白色的塑料,表面呈蜡状且半透明,是电线电缆较为理想的绝缘和护套材料;其主要优点是：1优异的电气性能;其绝缘电阻和耐电强度高；在较宽的频率范围内,介电常数ε和介质损耗角正切tgδ值小,且基本不受频率变化的影响,作为通信电缆的绝缘材料,是近乎理想的一种介质;2机械性能较好,富有可挠性,而且强韧,耐容性好;3耐热老化性能、低温耐寒性能及耐化学稳定性好;4耐水性好,吸湿率低,浸在水中绝缘电阻一般不下降;5作为非极性材料,透气性大,低密度聚乙烯的透气性是各种塑料中最为优良的;6比重轻,其比重均小于1;高压聚乙烯尤为突出,约为cm3；低压聚乙烯虽其密度较大,也仅为 cm3左右;7具有良好的加工工艺性能,易于熔融塑化,而不易分解,冷却易于成型,制品几何形状和结构尺寸易于控制;8用它制作的电线电缆重量轻,使用、敷设方便,接头容易;但聚乙烯还有不少缺点：软化温度低；接触火焰时易燃烧和熔融,并放出与石蜡燃烧时同样的臭味；耐环境应力龟裂性和蠕变性较差,在聚乙烯作为海底电缆和落差较大尤其是垂直敷设电缆的绝缘和护套材料使用时应特别注意;3.电线电缆用聚乙烯塑料1一般绝缘用聚乙烯塑料仅由聚乙烯树脂和抗氧剂所组成;2 耐候聚乙烯塑料主要由聚乙烯树脂、抗氧剂、和碳黑组成;耐候性能的好坏取决于碳黑的粒径、含量、和分散度;3耐环境应力龟裂聚乙烯塑料采用熔融指数以下,分子量分布不太宽的聚乙烯；对聚乙烯进行辐照或化学交联;4高电压绝缘用聚乙烯塑料高电压电缆绝缘的聚乙烯塑料要求高度纯净,还需要添加电压稳定剂和采用特殊的挤塑机,避免气孔产生,以抑制树脂放电,提高聚乙烯的耐电弧、耐电腐蚀和耐电晕性;5半导电聚乙烯塑料半导电聚乙烯塑料是在聚乙烯中加入导电碳黑获得的,一般应采用细粒径、高结构的碳黑;6热塑性低烟无卤阻燃聚烯烃电缆料该种电缆料是以聚乙烯树脂为基料,加入优质高效的无卤无毒阻燃剂、抑烟剂、热稳定剂、防霉剂、着色剂等改性添加剂,经混炼、塑化、造粒而成;二、交联聚乙烯聚乙烯在高能射线或交联剂的作用下,能使线型的分子结构变成体型网状的分子结构;使热塑性材料变成热固性材料;用交联聚乙烯作绝缘材料,长期工作温度可提高到90oC,瞬时短路温度可达170～250oC;交联聚乙烯的交联方法有：物理交联和化学交联;辐照交联属于物理交联,化学交联最常用的交联剂是DCP过氧化二异丙苯;电线电缆用的材料还有很多：泡沫聚乙烯、氟塑料、聚丙烯、聚酰胺、聚酯塑料等,不一一介绍了;第二节导体塑料电线电缆的导体主要有：电工圆铜线、电工圆铝线、电力电缆用铜和铝导电线芯、电气装备用铜和铝导电线芯等;电工圆铜线和电工圆铝线外观质量要求：表面光洁,无油污、毛刺、裂纹、扭结、夹杂物、机械损伤,腐蚀斑点及铜、铝线氧化现象等;导电线芯的质量要求：1各种绞合导体不允许整心焊接;2绞合导体中的单线允许焊接;但在同一层内,相邻两个接头之间的距离应不小于300mm;3导电线芯表面应光洁、无油污,无损伤屏蔽及绝缘的毛刺、锐边、凸起或断裂的单线等现象;。
