计算机指令流水线回顾计算机指令流水线是一种高效的指令执行技术，旨在提高计算机的运行速度。
在本文中，我们将回顾计算机指令流水线的基本原理、优点和局限性，并提供相关题库类型的答案和解析。
一、引言计算机指令流水线是一种并行处理技术，它允许多个指令同时在不同的处理阶段执行，以提高指令执行的速度和效率。
本节将介绍计算机指令流水线的定义和基本原理。
二、计算机指令流水线的原理计算机指令流水线是基于指令执行的并行处理技术。
它将一条指令的执行划分为多个阶段，并且允许多个指令同时在不同的阶段执行。
下面是计算机指令流水线的基本原理：1. 指令划分阶段：将一条指令划分为多个独立且可执行的子指令。
2. 指令执行阶段：每个子指令在不同的处理阶段执行，例如指令提取、指令解码、操作数获取等。
3. 管道寄存器：用于在不同的阶段之间传递数据和指令。
4. 阶段并行执行：多个指令在不同的阶段同时执行，实现指令级并行。
5. 超标量流水线：同时执行多条指令。
三、计算机指令流水线的优点计算机指令流水线相较于传统的顺序执行方式，具有以下优点：1. 提高吞吐量：通过并行执行多条指令，大大提高了计算机的吞吐量。
2. 提高运行速度：指令流水线的并行执行能够加快指令的执行速度，提高计算机的运行效率。
3. 提高资源利用率：指令流水线可以充分利用计算机的硬件资源，使处理器单元始终保持繁忙状态。
四、计算机指令流水线的局限性虽然计算机指令流水线有很多优点，但也存在一些局限性：1. 指令依赖：由于指令之间存在数据或控制依赖关系，可能导致流水线的暂停或冲突，进而影响指令的执行速度和效率。
2. 硬件成本：为了实现指令流水线，需要增加硬件资源和复杂的控制电路，导致成本的增加。
3. 分支预测错误：分支指令的预测错误或错误的预测会导致流水线的中断和重组。
五、题库类型答案与解析在计算机指令流水线的相关题库中，我们可以通过以下方式给出答案与解析：1. 填空题：要求填写与指令流水线相关的概念、原理或术语。
1、指令流水线中主要有结构相关、数据相关、控制相关。
相关影响流水线性能。
程序中出现的数据相关lbu r3,0x0(r2)需要在WB周期才能将值写入r3里，而后续的指令seqi r5,r3,0x0a在intEx周期里读取r3寄存器的值，发生了读写相关。
正常它的执行阶段需要等待上一条指令将值写入r3后才能读r3寄存器的值，所以为了避免冲突，这里我们采用定向技术，在发生数据相关时，等待前面计算结果的指令并不一定真的马上就用到该计算结果，如果能够将该计算结果从其产生的地方直接送到其他指令需要它的地方，就可以避免暂停。
程序中出现的控制相关Movi2fp f10,r1在IF指令周期后为aborted。
原因在于：第二条指令jal InputUnsigned为无条件转移指令，但是只有在该指令译码的时候才可以知道转移的位置。
但是此时Movi2fp f10,r1指令已经取出，所以需要将该指令流水清空，由于是刚执行了IF指令，所以只需要重新取新的指令就可以了。
程序中出现的结构相关由于以上指令add r1,r1,r3的intEx的执行延迟了4个指令周期，所以addi r2,r2,0x1指令就不能在add r1,r1,r3的intEx的执行前进入ID指令译码的执行。
所以这里出现了指令译码器的争用。
因而发生了结构相关。
2、考察增加浮点运算部件对性能的影响下面两组数据来自Statistics窗口，都是5的阶乘，分别是运算部件设置为一个，运算部件设置为两个的数据统计。
通过比较可以发现，这两组数据在性能统计上是一样的。
所以增加浮点运算部件对性能的影响没有什么影响（对于该程序而言）。
3、考察增加forward部件对性能的影响左右分别是采用forwarding和没有采用forwarding部件的统计效果。
性能比较必须是计算同一个值的时候。
通过比较发现，采用forwarding 技术，总的周期数为95次，暂停了31次。
而没有采用forwarding 技术则总的周期数为112次，暂停了49次。
计算机组成原理专升本试题解析指令流水线与并行处理计算机组成原理是计算机专业学生必修的一门基础课程，对于理解计算机的组成和工作原理非常重要。
在计算机组成原理的学习中，指令流水线与并行处理是一个重要的概念和技术。
本文将对指令流水线与并行处理进行详细解析。
一、指令流水线指令流水线是一种通过将处理器的执行过程划分为多个子阶段，并行执行这些子阶段来提高处理器性能的技术。
在指令流水线中，每个指令在执行的过程中经过取指令、译码、执行、访存和写回等多个阶段，不同指令在不同阶段同时执行，从而在单位时间内处理更多的指令。
指令流水线的优势在于充分利用了处理器的硬件资源，提高了指令的执行效率。
但是在实际应用中，由于指令间有数据依赖关系等问题，可能会导致流水线的阻塞和冒险，进而影响性能。
为了解决这些问题，人们提出了一系列的技术和策略，比如数据旁路、预测执行和乱序执行等，来提高指令流水线的性能。
二、并行处理并行处理是指通过同时执行多个任务来提高系统的处理能力和性能的技术。
在计算机组成原理中，主要涉及到的并行处理包括指令级并行和线程级并行。
指令级并行是通过在一个指令的执行过程中同时执行多个子指令来提高处理器性能的技术。
一种实现指令级并行的方法是超标量处理器，它能够在一个时钟周期内同时发射多条指令，并行执行这些指令。
另一种实现指令级并行的方法是超流水线处理器，它将处理器的执行流程进一步细分为多个较短的子阶段，以便更多地重叠执行。
线程级并行是通过同时处理多个线程来提高系统性能的技术。
在多核处理器和多线程处理器中，可以同时执行多个线程，从而实现线程级并行。
通过合理的线程调度和资源分配，可以充分利用处理器的硬件资源，提高系统的吞吐量和响应速度。
指令流水线和并行处理是计算机组成原理中的两个重要概念和技术，它们可以相互结合，共同提高计算机系统的性能。
指令流水线通过划分指令执行过程为多个子阶段并行执行，提高了指令的执行效率；而并行处理通过同时处理多个任务或线程，提高了系统的处理能力和性能。

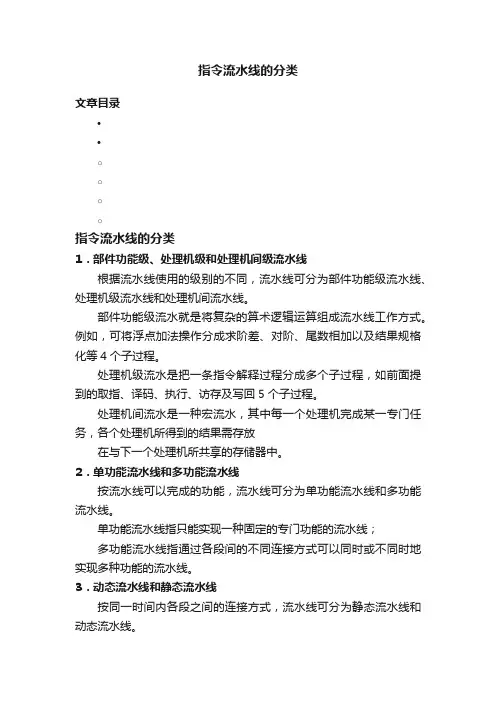

指令流水线的分类文章目录••oooo指令流水线的分类1．部件功能级、处理机级和处理机间级流水线根据流水线使用的级别的不同，流水线可分为部件功能级流水线、处理机级流水线和处理机间流水线。
部件功能级流水就是将复杂的算术逻辑运算组成流水线工作方式。
例如，可将浮点加法操作分成求阶差、对阶、尾数相加以及结果规格化等4个子过程。
处理机级流水是把一条指令解释过程分成多个子过程，如前面提到的取指、译码、执行、访存及写回5 个子过程。
处理机间流水是一种宏流水，其中每一个处理机完成某一专门任务，各个处理机所得到的结果需存放在与下一个处理机所共享的存储器中。
2．单功能流水线和多功能流水线按流水线可以完成的功能，流水线可分为单功能流水线和多功能流水线。
单功能流水线指只能实现一种固定的专门功能的流水线；多功能流水线指通过各段间的不同连接方式可以同时或不同时地实现多种功能的流水线。
3．动态流水线和静态流水线按同一时间内各段之间的连接方式，流水线可分为静态流水线和动态流水线。
静态流水线指在同一时间内，流水线的各段只能按同一种功能的连接方式工作。
动态流水线指在同一时间内，当某些段正在实现某种运算时，另一些段却正在进行另一种运算。
这样对提高流水线的效率很有好处，但会使流水线控制变得很复杂。
4．线性流水线和非线性流水线按流水线的各个功能段之间是否有反馈信号，流水线可分为线性流水线与非线性流水线。
线性流水线中，从输入到输出，每个功能段只允许经过一次，不存在反馈回路。
非线性流水线存在反馈回路，从输入到输出过程中，某些功能段将数次通过流水线，这种流水线适合进行线性递归的运算。

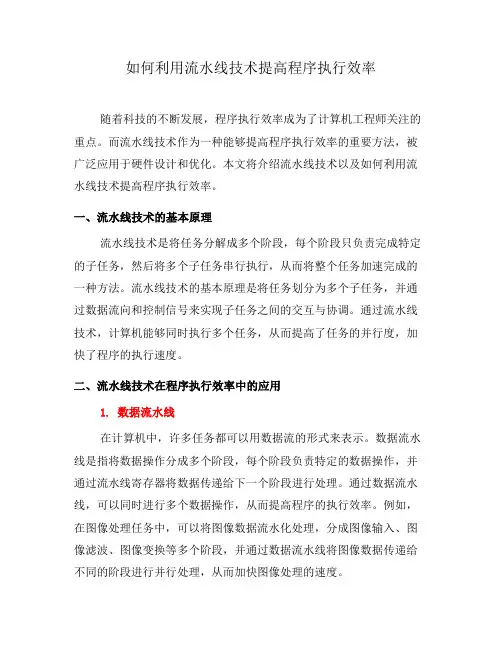

如何利用流水线技术提高程序执行效率随着科技的不断发展，程序执行效率成为了计算机工程师关注的重点。
而流水线技术作为一种能够提高程序执行效率的重要方法，被广泛应用于硬件设计和优化。
本文将介绍流水线技术以及如何利用流水线技术提高程序执行效率。
一、流水线技术的基本原理流水线技术是将任务分解成多个阶段，每个阶段只负责完成特定的子任务，然后将多个子任务串行执行，从而将整个任务加速完成的一种方法。
流水线技术的基本原理是将任务划分为多个子任务，并通过数据流向和控制信号来实现子任务之间的交互与协调。
通过流水线技术，计算机能够同时执行多个任务，从而提高了任务的并行度，加快了程序的执行速度。
二、流水线技术在程序执行效率中的应用1. 数据流水线在计算机中，许多任务都可以用数据流的形式来表示。
数据流水线是指将数据操作分成多个阶段，每个阶段负责特定的数据操作，并通过流水线寄存器将数据传递给下一个阶段进行处理。
通过数据流水线，可以同时进行多个数据操作，从而提高程序的执行效率。
例如，在图像处理任务中，可以将图像数据流水化处理，分成图像输入、图像滤波、图像变换等多个阶段，并通过数据流水线将图像数据传递给不同的阶段进行并行处理，从而加快图像处理的速度。
2. 指令流水线指令流水线是指将程序的执行划分为多个指令阶段，并通过流水线寄存器将指令传递给下一个阶段进行执行。
通过指令流水线，计算机能够同时执行多个指令，从而提高了指令的并行度，加快了程序的执行速度。
例如，在处理器中，可以将指令流水线划分为取指阶段、译码阶段、执行阶段、访存阶段和写回阶段等多个阶段，并通过流水线寄存器将指令传递给不同的阶段进行并行处理，从而加快程序的执行速度。
三、流水线技术在优化程序执行中的挑战然而，尽管流水线技术可以提高程序执行效率，但也面临着一些挑战。
首先，流水线技术对任务的划分和阶段之间的依赖关系有一定的要求，如果任务划分不合理或者阶段之间的依赖关系复杂，会导致流水线的效率降低。

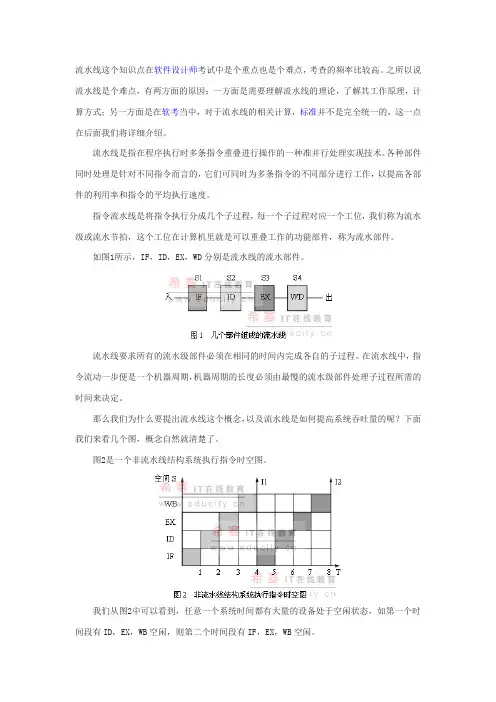

流水线这个知识点在软件设计师考试中是个重点也是个难点，考查的频率比较高。
之所以说流水线是个难点，有两方面的原因：一方面是需要理解流水线的理论，了解其工作原理，计算方式；另一方面是在软考当中，对于流水线的相关计算，标准并不是完全统一的，这一点在后面我们将详细介绍。
流水线是指在程序执行时多条指令重叠进行操作的一种准并行处理实现技术。
各种部件同时处理是针对不同指令而言的，它们可同时为多条指令的不同部分进行工作，以提高各部件的利用率和指令的平均执行速度。
指令流水线是将指令执行分成几个子过程，每一个子过程对应一个工位，我们称为流水级或流水节拍，这个工位在计算机里就是可以重叠工作的功能部件，称为流水部件。
如图1所示，IF，ID，EX，WD分别是流水线的流水部件。
流水线要求所有的流水级部件必须在相同的时间内完成各自的子过程。
在流水线中，指令流动一步便是一个机器周期，机器周期的长度必须由最慢的流水级部件处理子过程所需的时间来决定。
那么我们为什么要提出流水线这个概念，以及流水线是如何提高系统吞吐量的呢？下面我们来看几个图，概念自然就清楚了。
图2是一个非流水线结构系统执行指令时空图。
我们从图2中可以看到，任意一个系统时间都有大量的设备处于空闲状态，如第一个时间段有ID，EX，WB空闲，则第二个时间段有IF，EX，WB空闲。
我们再来看采用了流水线结构的时空图3。
显然，采用流水线可以大大提升系统资源的利用率，以及整个系统的吞吐量。
流水线的操作周期取决于基本操作中最慢的那个。
例如：一个3段流水线，各段的执行时间分别为t，2t，t。
则最慢的一段为2t，所以流水线操作周期为2t。
流水线的执行时间公式为：第1条指令的执行时间+（指令条数-1）*流水线操作周期例题1若每一条指令都可以分解为取指、分析和执行三步。
己知取指时间t取指＝4△t，分析时间t分析＝3△t，执行时间t执行＝5△t。
如果按串行方式执行完100条指令需要（1）△t。
