井点降水计算例题(整理).ppt

8.001.000.101.0031.0013.1045.0012.00294.546.5047.878861.2019.2416193.2136.290.05268.57490.79120.0060.001.350.748861.2016193.2115.00
说明：为用户输入数据项目
为计算项目
为计算结果
为用户输入数据
本表格根据《建筑施工手册》相关规定计算，仅供参考.
d（滤管直径）：
井点管需要数n(无压完整井）=井点管需要数n（无压非完整井）=
2、井点管间距计算
井点管间距D(无压完整井）=
井点管间距D（无压非完整井）=
H（含水层厚度m）=
R（抽水影响半径m）=
S（水位降低值m）=
x0(基坑假想半径m）=
四、确定井点管数量与间距：
q(单根井点管出水量）
l（滤管长）=
L（井点管中心至基坑中心的水平距离）=
井点管长H=
K（渗透系数m/d）=
Q（总涌水量m^3/d）=
Q（总涌水量m^3/d）=
二、无压完整井群井井点涌水量计算：
三、无压非完整井井点系统涌水计算：
H0（有效带深度）=
无压完整井=
无压非完整井=
Hs(m)=基坑长：
基坑宽：
五、水泵所需功率(KW)：
1、井点管需要根数计算：
一、计算井点管长度
H1=
h=
i=。

为防止地表水流入基坑内，避免基坑积水和确保施工方便，除采取井点降水外，还在基坑面四周砌筑250×250的排水沟，四大对称角设四个钢筋笼集水井，（集水井半径500mm，深800mm），每个井内放置一个Φ100单极电动潜水泵，24小时不间断排水，并派专人进行看管。

把水从集水井抽至地面沉沙坑，然后排入市政管道内。

基坑降水示意图如下：明沟、集水井排水示意图由于该地域地下水丰富需进行井点降水，井点降水计算如下（此计算按照最大化粪池尺寸计算）。

(1) 基坑中心要求降低水位深度：由于地下水位深度为-1.8m，基坑最大开挖深度将近6m，水位要降至基坑一下500mm，故基坑水位降深为-4.7m(2)影响半径R注：由于地质勘测报告中未提供渗透系数K ，根据施工手册查到的K=10 m3/d(3)基坑等效半径r 0r 0 = 0.29（a ＋b ）=0.29*(11.8+3)=4.3基坑涌水量：(2H – S)S (2*6.15– 4.7)*4.7Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(73.70 +4.3)-lg4.3=257.25m 3/d(4)单根井点管的极限涌水量：q=120πrl 3 K = 120*3.14*0.1*0.73* 10 =40.9m 3/d(5)求井点数n ：n= 1.1*Q/q = 1.1*257.25/40.9 =6个(6)井管长度：井管全长 5.86 + 0.8 + 0.5 + 0.1*13.8/2 – 0.6 = 7.25m井点降水平面示意图 地下自然水位降水水面位置井点降水剖面示意图集水坑其他化粪池降水井数量及及分布根据现场实际情况确定，以现场实际为准。

（按非完整计算，根据建筑基坑支护技术规程JGJ120-99）井深为25米，根据现场坑槽涌水程度将地下埋水位定位2.5米，井间距设为30米。

根据公式进行测算：井点深度：25M地下静水位：Hn=2.5M管井半径为：r=￠/2=0.36/2=0.18m（砼管径为￠300mm，壁厚为30mm，公式中￠=0.3+0.03+0.03=0.36m）有效深度为：H=25-2.5-2=19.5m井内降水深度：S=7.5-2.5+0.5=5.5m（1）影响半径：R=1.95S√HK （库萨金公司）R=1.95*5.5*√19.5*1.5=58m（2）单井涌水量：Q=（1.36K<（2H-S）S/lg(R/r)>）/24,Q=(1.36*1.5*<(2*19.5-5.5)*5.5lg(58/0.18)>)/24=6.25m3/h(及149.87m3/d)（3）基坑总用水量：Q=1.366KS(2H-S)/lg（l+R/r0）Q=基坑潜水涌水量（m3/d）K=含水层透水系数=1.5m/dH=有效深度=19.5m（如按完整井计算H为透水层厚度）S=降水深度=5.5mR=影响半径=58mr0=基坑换算半径=√F/π因阜阳一路道路红线宽度为50米，雨水管位于中心线南北两侧13.5m 污水管位于道路中心线两侧15m，井位于北侧雨水管4m处，基坑模拟宽度为42米，长度为50米。

r0=基坑换算半径=0.29*（a+b）=0.29*（42+50）=26.68mS=降水深度=5.5米Q=1.366*1.5*5.5（2*19.5-5.5）/lg（1+58/26.68）=7521.05m3/d 按100米为一个施工段，每个井点出水量为降水井数量：n=1.1Q/q；每天抽水量为150m3/d，n=752.05*2/150≈3；以100米为一个施工段，应该布置3个井点同时降水，间距为30m，抽水天数=总储存量W/每天抽水量W=mv或w=mahV=含水层体积V=基坑面积*降水深度hm含水层给水度0.15v=42*100*5.5=23100m3V=23100*0.15=3465m3抽水天数=3465/149.87*3=7.7天。

8.001.000.10 1.00
31.0013.1045.0012.00294.546.5047.878861.2019.2416193.2136.290.05268.57490.79120.0060.001.350.748861.2016193.2115.00
说明：为用户输入数据项目
为计算项目
为计算结果
为用户输入数据本表格根据《建筑施工手册》相关规定计算，仅供参考.
一、计算井点管长度
H1=
h=
i=
无压完整井=
无压非完整井=
Hs(m)=基坑长：
基坑宽：
五、水泵所需功率(KW)：
l（滤管长）=
L（井点管中心至基坑中心的水平距离）=
井点管长H=
K（渗透系数m/d）=
Q（总涌水量m^3/d）=
Q（总涌水量m^3/d）=
二、无压完整井群井井点涌水量计算：
三、无压非完整井井点系统涌水计算：
H0（有效带深度）=
H（含水层厚度m）=
R（抽水影响半径m）=
S（水位降低值m）=
x0(基坑假想半径m）=
四、确定井点管数量与间距：
q(单根井点管出水量）
1、井点管需要根数计算：
d（滤管直径）：
井点管需要数n(无压完整井）=井点管需要数n（无压非完整井）=
2、井点管间距计算
井点管间距D(无压完整井）=
井点管间距D（无压非完整井）=。

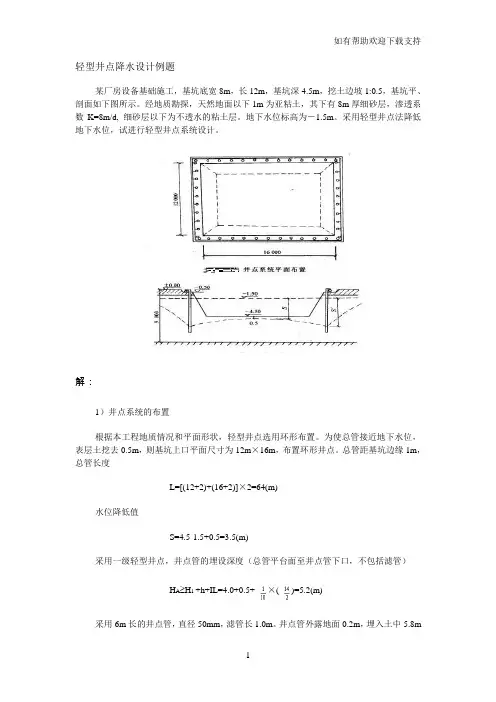

轻型井点降水设计例题某厂房设备基础施工，基坑底宽8m，长12m，基坑深4.5m，挖土边坡1:0.5，基坑平、剖面如下图所示。

经地质勘探，天然地面以下1m为亚粘土，其下有8m厚细砂层，渗透系数K=8m/d, 细砂层以下为不透水的粘土层。

地下水位标高为－1.5m。

采用轻型井点法降低地下水位，试进行轻型井点系统设计。

解：1）井点系统的布置根据本工程地质情况和平面形状，轻型井点选用环形布置。

为使总管接近地下水位，表层土挖去0.5m，则基坑上口平面尺寸为12m×16m，布置环形井点。

总管距基坑边缘1m，总管长度L=[(12+2)+(16+2)]×2=64(m)水位降低值S=4.5-1.5+0.5=3.5(m)采用一级轻型井点，井点管的埋设深度（总管平台面至井点管下口，不包括滤管）H A H1 +h+IL=4.0+0.5+×()=5.2(m)采用6m长的井点管，直径50mm，滤管长1.0m。

井点管外露地面0.2m，埋入土中5.8m（不包括滤管）大于5.2m，符合埋深要求。

井点管及滤管长6＋1＝7m，滤管底部距不透水层1.70m（（1+8）-（1.5+4.8+1)=1.7），基坑长宽比小于5，可按无压非完整井环形井点系统计算。

2)．基坑涌水量计算按无压非完整井环形点系统涌水量计算公式（式1—23）进行计算Q=先求出H0、K、R、x0值。

H0：有效带深度，按表1－16求出。

s’=6-0.2-1.0=4.8m。

根据查1－16表，求得H0：H0 =1.85（s'+1）=1.85（4.8+1.0）=10.73（m）由于H0 >H(含水层厚度H=1+8-1.5=7.5m)，取H0=H=7.5（m）K：渗透系数，经实测K=8m/dR：抽水影响半径，（m）x0：基坑假想半径，x0 =（m）将以上数值代入式1—28，得基坑涌水量Q：Q==1.366×8×（m3/d）3）计算井点管数量及间距单根井点管出水量：q=65πdl=65×3.14×0.05×1.0×=20.41（m3/d）井点管数量：n=1.1≈31（根）井距：D=≈2.1（m）取井距为1.6m，实际总根数40根（64÷1.6=40)。

例：设备基础施工的基坑，基坑宽8m ，长12m ，深4.5m ，土层构造：自然地面以下1m 为份质粘土，其下8m 厚为细砂层，再下为不透水层。

地下水位高-1.5m ，自然地面标高±0.00，边坡坡度1:m=1:0.5，实测的K=5m/d ，采用轻型井点降低地下水位，试进行设计。

解：（1）轻型井点布置将总管设在地面下0.5m 处，先挖深0.5m 的沟槽，在槽底铺设总管。

总管选用100mm 直径的钢管。

基坑上口尺寸可为12m ×16m ，平面布置采用环状井点，使井点管距基坑边缘1m ，则总管长度：L=[(12+1×2)+(16+1×2)] ×2=64 m采用一级轻型井点，井点管埋设深度（不包括滤管）；H A ≥ H 1+h+IL= (4.5-0.5)+0.5+1/10×14/2= 5.2 m选用直径为50mm,长6m 的井点管与直径50mm,长1m 的滤管埋入土层中5.8m(井点管露出地面0.2m).井点管和滤管全长为7m,滤管下端距不透水层1.7m,为无压非完整井轻型井点.(2) 基坑涌水量:基坑长宽比小于500(2)1.366lg lg H S S Q K R x -=- 其中,基坑中心要求降水深度, S=4.5-1.5+0.5=3.5 m' 4.8S m =' 4.80.82' 5.8S S l ==+ H 0=1.85(4.8+1)=10.73m > 含水层厚度, 取H 0=H=7.5m1.95 1.95 3.5R ==⨯08.95x m === 代入公式Q=1.366×5×60 =410 (m 3/d)(3) 井点管数量和间距单根井点管的最大出水量65650.05117.34q ππ==⨯⨯= (m 3/d) 井点管数量 n=1.1×(410/17.34)=26(根) 井距 D=64/26 = 2.46 m确定井距 2.4米,实际井点管数量27根.。

【例1】某工程基坑坑底面积为40 x 20m，深6.0m，地下水位在地面下 2.0m，不透水层在地面下12.3m，渗透系数K = 15m/d，基坑四边放坡，边坡拟为1:0.5 ，现拟采用轻型井点降水降低地下水位，井点系统最大抽水深度为7.0m，要求：（1 ）绘制井点系统的平面和高程布置（滤管采用直径0.051m,长度1.5m）（2 ）计算涌水量收WD45300平面信息题目解答思路：首先进行高程布置（目的：1根据所给管的条件确定埋管的位置2根据排水能力找到厶h,使之为正数，保证不会出现坑底渗水情况）核心公式：h >h 1 + △ h + iL 计算涌水量（目的：这是为了，为进行平面布置做准备）核心公式不能大于周长。

）核心公式:解：（1 ）高程布置基坑面积较大，所以采用环形布置，因最大抽水深度为7.0m，故采用7m井点管。

i =0.1 （i ——水力坡度。

对单排布置的井点，i取1/4-1/5;对双排布置的井点，i取1/7 ；对U形或环形布置的井点，i取1/10 。

）h > h 1 + △ h + iL （h ――井点管埋深，m；h 1 ――总管埋设面至基底的距离，m ；△ h 基底至降低后的地下水位线的距离，m ；i 水力坡度。

对单排布置的井点，i取1/4~1/5 ;对双排布置的井点，i取1/7；对U形或环形布置的井点，i取1/10 ;L ——井点管至水井中心的水平距离，当井点管为单排布置时，L为井点管至对边坡角的水平距离，m)h =7m, h i =6m, iL =0.1 x (10+6 x 0.5+0.7)=1.37mh 1 + △ h + iL =6+0.5+1.37=7.87m(大于井点抽水深度7m)由于基坑较深，故基坑边开挖1m以降低总管埋设面(就是图中挖去的缺口处)h =7m, h 1 =5m, iL =0.1 x (10+5 x 0.5+0.7)=1.32m△ h =7-5-1.32 = 0.68m,满足要求(保证△ h是正数，使基坑内不会渗出水)(2 )涌水量计算F = ( 40+2 X 5 X 0.5+2 x 0.7 )x( 20+2 x 5 x 0.5+2 x 0.7 ) =46.42 _________x 26.4 = 1224.96m (F——环形井点所包围的面积): ―'■ m( R--抽水影响半径近似计算值，m S ——井点管处水位降落值，m；卜—水面到不透水层距离；K—渗透系数)R ' = X0 + R =19.75+145.4=165.15m (R' ——群井降水影响半径)采用的滤管长度为1.5mS /( S + l )=6/ (6+1.5)=0.8 (I ――滤管长度，按照实际情况和经验取)H 0 =1.84( S + l )=1.84 x (6+1.5)=13.8m> H = 10.3m (H)--有效含水深度；有效含水深度H o的意义是，抽水是在H o范围内受到抽水影响，而假定在H o 以下的水不受抽水影响，因而也可将H °视为抽水影响深度。
