关于电源输出功率及应用一、电路模型如图1所示，电源电动势为，内阻为r ，外电阻为R ，则当外电阻发生变化时，电源的输出功率随之发生变化. 二、定性讨论1. 当外电R=0时，电源处于短路状态，电源输出功率等于零.2. 当外电R=∝时，电源处于断路状态，电源输出功率等于零.所以当外电路的电阻R 发生变化时，电源的输出功率发生变化.中间出现及值. 三、定量推导设电源的电动势和内电阻为ε、r ，外电路的电阻为R ，则：P=I 2R=•)+(22Rr R ε=r Rr R 4+)(22—ε，作出相应的P —R 图线，如图2所示. 四、推论1．电源最大输出功率（外电路获得的最大功率）：由P=r Rr R 4+)(22—ε得：当R=r 时，P 最大，P m =r42ε2．如图3，可变电阻R 上获得最大功率的条件：R= R 0+r 即可以将R 0看成是电源内电阻的一部分.3．由图4可以看到，在ε、r 一定的条件下，对于某一输出功率P ，可以对应两个外电阻R 1、R 2.由P=r Rr R 4+)(22—ε推得：R 1·R 2=r 24．由图4还可以看到若R<r ，则当R 增大时，P 增大；若R>r ，则R 减小时P 增大. 五、应用例1如图5，电源电动势ε=9V ，内电阻r=2.5Ω，电路中的四盏灯相同,规格为“6V6W ”，电阻R=0.5Ω.则（1）欲使电源输出功率最大，灯应开几盏？（2）欲使点亮的灯上消耗的功率最大，灯应开几盏？ 解：电灯的电阻R 0=U 2/P=62/6=6Ω （1）由电源输出功率最大的条件应有：r=R+ R 0/n,即2.5=0.5+6/n ，解的：n=3， 即开三盏灯时电 源输出功率最大.（2）欲使点亮的灯上消耗的功率最大，只要r+R= R 0/n ，2.5+0.5=6/n n=2. 即应点两盏.例2电源内阻忽略不计，电动势为ε，电阻R 1、R 2阻值相等，现保持R 1不变，改变R 2的阻值，则关于R 2消耗的功率P 下述正确的是： A ．R 2增大P 增大，R 2减小P 减小 B. R 2增大P 增大，R 2 减小P 增大C ．无论R 2增大还是R 2减小，P 均减小D ．无论R 2增大还是R 2减小，P 均增大解答：可将R 1看成是电源的内阻，则原来R 2=R 1，R 2获得功率最大，所以当R 2发生变化时，由电源输出功率的知识知无论R 2是增大还是减小，其上获得的功率均减小，所以正确答案为C.例3．把一个“10V2.0W ”的小灯泡A 接到电源电动势和内电阻均不变的电源上，小灯泡消耗的实际功率为2.0W ，去掉A ，电源上接上一个“10V5.0W ”的小灯泡B ，则小灯泡B 消耗的实际功率A ．一定大于2.0W B.一定小于2.0W C ．可能大于2.0W D.可能小于2.0W解答：因为电源的内电阻不知，所以就可能出现R A =r 或R B =r 或R A R B =r 2等其他情况.若R A =r 则A 灯获得最大功率，则B 灯获得功率一定小于2.0W ；若R B =r 则B 将灯将获得最大功率，则B 灯获得功率一定大于2.0W ；R A R B =r 2则A 、B 两灯获得的功率相同，所以B 灯获得的功率就等于2.0W ，所以该题的正确的答案应是C 、D. 例4某电池，第一次用它与4欧姆的电阻连接，第二次把它与9欧姆的电阻连接，在这两种情况下，测出外电阻在相等的时间内产生的焦耳热相同，求电源的内电阻.解答：外电阻在相等的时间内产生的焦耳热相同，即两种情况下，两个电阻的电功率相同，根据R 1R 2=r 2得，4×9= r 2，所以r=6欧姆.巧用电源输出功率图象解题电源的输出功率也称为外电路的电功率。

电路中的几种功率一个完整的电路，核心的部件有两个，一个是电源，一个是用电器。

电源用来给电路提供电能，用电器用来（对外做功）消耗电能。

我们来谈谈相关的功率。

一、电源的功率1. 电源的三大功率(1) 电源总功率E p ：电源是将别的形式的能转化为电能的装置，在电源内部非静电力做功的过程，就是别的形式的能向电能转化的过程，非静电力做多少功电源就给电路提供多少电能。

电源总功率就是反映非静力做啦快慢的物理量，或者说它是反映电源提供电能快慢的物理量，它等于电源电动势乘以干路电流，即：EI p E =(2) 电源输出功率U p ：电源提供的电能是供外电路（用电器）消耗的，电流在外电路（用电器）上做功的过程，就是电能向别的形式的能转化的过程，电流在外电路上做多少功，就会有多少电能转化为其它形式的能。

电源输出功率就是反映电流在外电路上做功快慢的物理量，或者说它是反映电源输出电能快慢的物理量，它等于电源路端电压乘以干路电流，即：UI p U =(3) 电源热功率r p ：电流在电源内部也做功，也消耗电能将其转化为热能，电源热功率就是反映电流在内电阻上做功快慢的物理量，或者说是反映电源内阻消耗电能快慢的物理量，它等于电源内电压乘以干路电流，即：I U p r 内=，又因为内电压等于干路电流乘以内电阻，即：Ir U =内，所以电源热功率也等于干路电流的平方乘以内电阻，即：r I p r 2=2. 三大功率间的关系由于能量是守恒的，所以非静力在电源内部做多少功，电流在全电路上就做多少功，或者说电源提供多少电能，全电路上就会消耗多少电能，所以，电源总功率就等于电源输出功率加上电源的发热功率：r U E p p p +=，即：I U UI EI 内+=，所以有：内U U E +=，这就是闭合电路欧姆定律。

3. 一些常见的结论我们知道电源的发热功率是无用功率，是不希望出现又无法避免的部分，所以我们把输出功率与总功率的百分比称之为电源效率η，即：E U EI UI p p E U ===η (1) 电源开路（外电阻无穷大）时，电源总功率为0，输出功率为0，发热功率也为0，此时的电源效率为100%，因为电源开路时的路端电压就等于电源电动势。

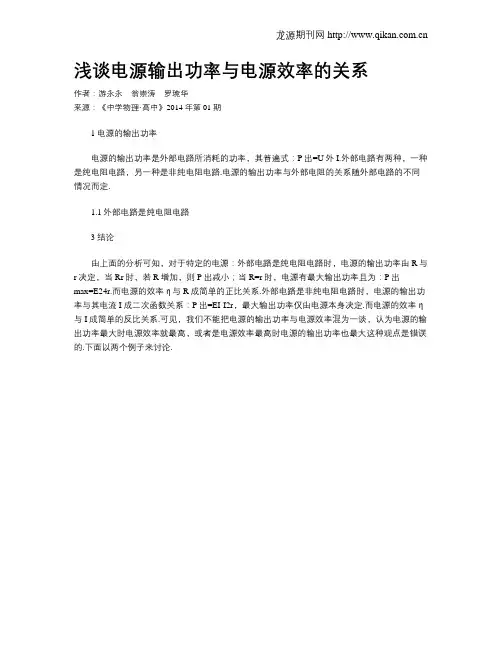

电源输出功率与外电阻的关系————————————————————————————————作者：————————————————————————————————日期：电源输出功率与外电阻的关系一、电源的最大输出功率在电源负载为纯电阻时，电源的输出功率与外电阻R的关系是：P出=I2R=.r4 R)rR(ERr4)rR(RE)rR(RE222222+-=+-=+由此式可以看出，当外电阻等于内电阻（即R=r）时，电源输出功率最大，最大输出功率为r4EP2m=. 电源的输出功率P出与外电阻R 的关系可以用P出—R图象表示，如图1所示. 由图象可知，对应于电源的非最大输出功率P 可以有不同的外电阻R1和R2，且R1R2=r2（请同学们自己证明）. 由图象还可以看出，当R<r时，若R增大，则P出增大；当R>r时，若R增大，则P出减小.注意：1. 推导此关系式时，R是可变电阻，r是定值电阻. 当外电阻等于内电阻，即R=r 时，电源输出功率最大，最大输出功率为r4EP2m=；若R与r不相等，则R值越接近r的值，P出越大.2. 电源的输出功率与电源的效率是完全不同的物理量. 电源的效率Rr11rRR)rR(IRI22+=+=+=η，所以当R增大时，效率η提高. 当R=r时，电源有最大输出功率，但效率仅为50％，效率并不高.二、电源的外特性曲线如图2所示，在电源的外特性曲线上某点纵坐标和横坐标值的乘积为电源的输出功率，图中阴影矩形的面积表示电源的输出功率，当2EU=时，电源输出功率最大. （请同学们想一想，为什么？）例1、如图3所示，电源的电动势E=2V ，内阻r=1Ω，定值电阻R 0=2Ω，变阻器R 的阻值变化范围为0~10Ω，求：（1）变阻器R 的阻值为多大时，R 0消耗的功率最大？（2）变阻器R 的阻值为多大时，R 上消耗的功率最大？是多少？ （3）变阻器R 的阻值为多大时，电源的输出功率最大？是多少？解析（1）R 0消耗的功率020R U P =，由于R 0是定值电阻，故R 0两端的电压越大，R0消耗的功率P 0越大. 而路端电压随着外电阻的增大而增大，所以当R=10Ω时，R 0消耗的功率最大.（2）可以把电源和定值电阻R 0合起来看作一个等效电源，等效电路图如图4所示，等效电源的电动势E ′=V 34V 2122E rR R 00=⨯+=+，等效内阻r ′=Ω=Ω+⨯=+321221r R rR 00，当R=r ′时，即32R =Ω时R 上消耗的功率最大，.W 32W 324)34(r 4E P 22max R =⨯=''=（3）当外电路电阻与内电路电阻相等时，电源输出功率最大，即rR R RR P 00=+=外时，代入数值得：R=2Ω时，电源输出功率最大. 最大输出功率.W 1W 142r 4E P 22max =⨯==例2、如图5所示的电路中，当电键K 断开和闭合时，电源的输出功率完全相同. 已知R 1=9Ω，R 2=7.2Ω，求当K 断开时R 1上消耗的功率P 和K 闭合时R 1上消耗的功率P 1之比.解析：K 闭合时，R 1、R 2并联，其并联电阻为=+=212112R R R R R 4Ω，由于当电键K 断开和闭合时，电源的输出功率完全相同，据2121r R R =可得==121R R r 6Ω，所以有：当K 断开时R 1上消耗的功率21)r R E(P +=·225E 9R 21=；当K 闭合时R 1上消耗的功率925E 4R )R rR E(P 21212121⨯=⋅+=，所以有：.49P P 1=3、（2005江苏物理卷）如图所示，R 为电阻箱，○V 为理想电压表．当电阻箱读数为R 1=2Ω时，电压表读数为U 1=4V ；当电阻箱读数为R 2=5Ω时，电压表读数为U 2=5V ．求：(1)电源的电动势E 和内阻r 。

电源输出功率与外电阻的关系一、电源的最大输出功率在电源负载为纯电阻时，电源的输出功率与外电阻R的关系是：P出=I2R=.r4R)rR(ERr4)rR(RE)rR(RE222222+-=+-=+由此式可以看出，当外电阻等于内电阻（即R=r）时，电源输出功率最大，最大输出功率为r4EP2m=. 电源的输出功率P出与外电阻R 的关系可以用P出—R图象表示，如图1所示. 由图象可知，对应于电源的非最大输出功率P 可以有不同的外电阻R1和R2，且R1R2=r2（请同学们自己证明）. 由图象还可以看出，当R<r时，若R增大，则P出增大；当R>r时，若R增大，则P出减小.注意：1. 推导此关系式时，R是可变电阻，r是定值电阻. 当外电阻等于内电阻，即R=r 时，电源输出功率最大，最大输出功率为r4EP2m=；若R与r不相等，则R值越接近r的值，P出越大.2. 电源的输出功率与电源的效率是完全不同的物理量. 电源的效率Rr11rRR)rR(IRI22+=+=+=η，所以当R增大时，效率η提高. 当R=r时，电源有最大输出功率，但效率仅为50％，效率并不高.二、电源的外特性曲线如图2所示，在电源的外特性曲线上某点纵坐标和横坐标值的乘积为电源的输出功率，图中阴影矩形的面积表示电源的输出功率，当2EU=时，电源输出功率最大. （请同学们想一想，为什么？）例1、如图3所示，电源的电动势E=2V ，内阻r=1Ω，定值电阻R 0=2Ω，变阻器R 的阻值变化范围为0~10Ω，求：（1）变阻器R 的阻值为多大时，R 0消耗的功率最大？（2）变阻器R 的阻值为多大时，R 上消耗的功率最大？是多少？ （3）变阻器R 的阻值为多大时，电源的输出功率最大？是多少？解析（1）R 0消耗的功率020R U P =，由于R 0是定值电阻，故R 0两端的电压越大，R 0消耗的功率P 0越大. 而路端电压随着外电阻的增大而增大，所以当R=10Ω时，R 0消耗的功率最大.（2）可以把电源和定值电阻R 0合起来看作一个等效电源，等效电路图如图4所示，等效电源的电动势E ′=V 34V 2122E rR R 00=⨯+=+，等效内阻r ′=Ω=Ω+⨯=+321221r R rR 00，当R=r ′时，即32R =Ω时R 上消耗的功率最大，.W 32W 324)34(r 4E P 22max R =⨯=''=（3）当外电路电阻与内电路电阻相等时，电源输出功率最大，即rR R RR P 00=+=外时，代入数值得：R=2Ω时，电源输出功率最大. 最大输出功率.W 1W 142r 4E P 22max =⨯==例2、如图5所示的电路中，当电键K 断开和闭合时，电源的输出功率完全相同. 已知R 1=9Ω，R 2=7.2Ω，求当K 断开时R 1上消耗的功率P 和K 闭合时R 1上消耗的功率P 1之比.解析：K 闭合时，R 1、R 2并联，其并联电阻为=+=212112R R R R R 4Ω，由于当电键K 断开和闭合时，电源的输出功率完全相同，据2121r R R =可得==121R R r 6Ω，所以有：当K 断开时R 1上消耗的功率21)r R E(P +=·225E 9R 21=；当K 闭合时R 1上消耗的功率925E 4R )R rR E(P 21212121⨯=⋅+=，所以有：.49P P 1=3、（2005江苏物理卷）如图所示，R 为电阻箱，○V 为理想电压表．当电阻箱读数为R 1=2Ω时，电压表读数为U 1=4V ；当电阻箱读数为R 2=5Ω时，电压表读数为U 2=5V ．求：(1)电源的电动势E 和内阻r 。

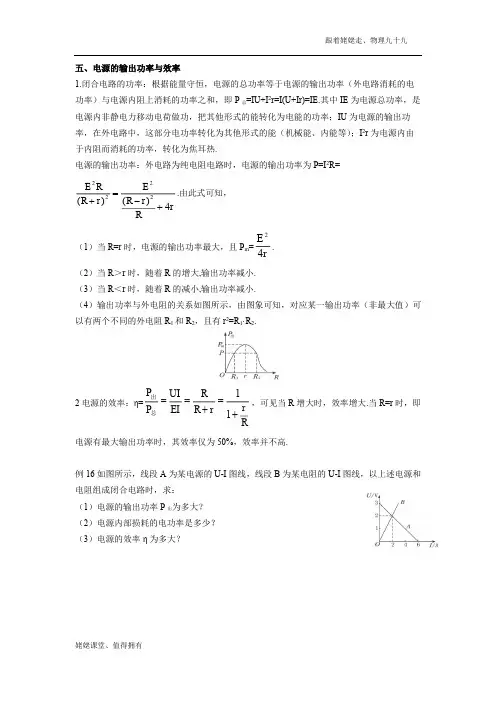

三、闭合电路中的功率：1、电源的总功率（闭合电路的总功率）：是电源对闭合电路所提供的电功率，所以等于内外电路消耗的电功率之和。

EI P ＝总（普遍适用） ＝总P )(22r R I rR E +=+（只适用于外电路是纯电阻的电路）。

2、电源内部消耗的功率：r 2I P ＝内3、电源的输出功率（外电路消耗的电功率）：UI P =出(普遍适用)，222)(r R R E R I P +＝＝出（只适用于外电路是纯电阻的电路）。

222)(r R RE R I P +＝＝出 Rr r R RE 4)(22+-=r Rr R E 4)(22+-= 说明：(1)当固定的电源向变化的外阻供电时， (等效于如图所示的电路)当R ＝r 时，出P 具有最大值，最大值为rE 42，如右图所示。

推论：要使电路中某电阻R 的功率最大；条件R=电路中其余部分的总电阻应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小 例：电阻R 的功率最大条件是：R= R 0+r输出功率随外电阻Ｒ变化的图线(2)对应非最大值输出功率可有两个不同的外电阻R 1和R 2，不难证明r 和内阻值相差越大，则输出功率越小。

4、电源的效率：%100%100%100⨯+=⨯=⨯=rR R E U EI UI η即当R ＝r 时，输出功率最大，但效率仅为50%，且R 增大效率随之提高。

【例题】已知如图，E =6V ，r =4Ω，R 1=2Ω，R 2的变化范围是0~10Ω。

求： ①电源的最大输出功率； ②R 1上消耗的最大功率； ③R 2上消耗的最大功率。

★解析：①R 2=2Ω时，外电阻等于内电阻，电源输出功率最大为2.25W ；②R 1是定植电阻，电流越大功率越大，所以R 2=0时R 1上消耗的功率最大为2W ； ③把R 1也看成电源的一部分，等效电源的内阻为6Ω，所以，当R 2=6Ω时，R 2上消耗的功率最大为1.5W【例题】如图所示，电源电压保持不变，变阻器R 1的最大值大于R 2的阻值，在滑片P 自右向左滑动过程中，R 1的电功率如何变化？★解析：因此，在这两种情况时，R1的电功率都是P1＜U2/4R，且不难看出，R l与R2差值越大，P1越小于U2／4R。
