电源外特性和输出功率.

2.焊接引弧分：接触引弧、非接触引弧。

3.焊接电弧静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f 之间的关系，即焊接电弧的静特性伏安特性，可表示为：U f = f ( I f ) .4.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系，可表示为：u f = f ( i f ) .5.电弧焊、埋弧焊多半工作在静特性的水平段；非熔化极气体保护焊、微束等离子弧焊、等离子弧焊多半工作在水平段，当焊接电流较大时才工作在上升段；熔焊）、水下焊基本工作在上升段。

化极气体保护焊（MAG、CO26.交流电弧的特点：①电弧周期性地熄灭和引燃；②电弧电压和电流波形发生畸变；③热惯性作用较为明显。

8.影响交流电话稳定燃烧的因素：⑴空载电压U0，U0愈高，同等大小的引弧电压下，熄弧时间t x愈短，电弧就愈稳定；⑵引燃电压U yh，U yh愈高，引燃电弧愈短，电弧愈不易稳定；⑶电路参数，增加L或减小R，使比值增大，可使电弧趋于稳定燃烧；⑷电弧电流，电弧电流愈大，可导致U yh降低，电弧的稳定性提高；⑸电源频率f，f的提高，周期和电弧熄灭的时间t x1相应缩短，热惯性作用增强，提高了电弧稳定性；⑹电极的热物理性能和尺寸，电极有较大的热容量和热导率，或尺寸较大，熔点较低，则电极散热较快，温度较低，U yh较大，电弧稳定性下。

9.提高交流电弧稳定性的措施，①提高弧焊电源频率；②提高电源的空载电压；③改善电弧电流的波形；④叠加高压电。

10弧焊工艺对弧焊电源要求：①保证引弧容易；②保证电弧稳定；③保证焊接参数稳定；④具有足够宽度的焊接参数调节范围。

11.弧焊电源电气性能四个考虑方面：①对弧焊电源空载电压的要求；②对弧焊电源外特性的要求；③对弧焊电源调节性能的要求；④对弧焊电源动特性的要求。

12.电源外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值U y与输出电流稳定值I y之间的关系。

闭合电路的欧姆定律的应用一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。

讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。

分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。

(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。

(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。

(4)由U内=I总r，确定电源的内电压如何变化。

(5)由U外=E-U内，确定电源的外电压如何变化。

(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。

(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。

由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。

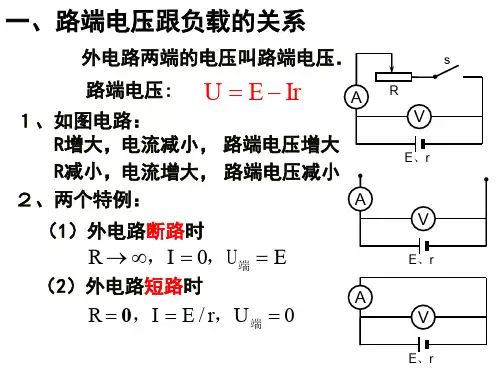

例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?练习 1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？4、 在如图电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是 （ ）A 、U 1/I 不变，ΔU 1/ΔI 不变．B 、U 2/I 变大，ΔU 2/ΔI 变大．C 、U 2/I 变大，ΔU 2/ΔI 不变．D 、U 3/I 变大，ΔU 3/ΔI 不变．5、如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是（ ）A ．小灯泡L 1、L 3变暗，L 2变亮B ．小灯泡L 3变暗，L 1、L 2变亮C ．ΔU 1<ΔU 2D ．ΔU 1>ΔU 2二、电源的外部特性曲线 ——路端电压U 随电流I 变化的图像．(1)图像的函数表达式 (2)图像的物理意义 ：①在纵轴上的截距表示电源的电动势E 。

如何选择合适的开关电源开关电源是一种将交流电转换为直流电供电设备的电源装置。

它广泛应用于各种电子设备中，如计算机、通讯设备、工业控制系统等。

选择合适的开关电源对于设备的正常运行至关重要。

本文将从功率需求、输出特性、可靠性等多个方面介绍如何选择合适的开关电源。

一、功率需求首先，需要明确需要供电的设备的功率需求。

开关电源的功率通常以瓦特（W）为单位进行标示。

在选购开关电源时，需要确保所选电源的额定功率比设备的功率需求要高一些，以提供足够的供电能力。

过小的功率可能导致设备无法正常工作，过大的功率则可能浪费电能或导致电源的不稳定性。

二、输出特性开关电源的输出特性是一个关键考虑因素。

首先，需要确定设备所需的输出电压和输出电流。

一般来说，开关电源应该提供稳定的输出电压，以确保设备的正常运行。

另外，也要注意开关电源的输出电流是否能够满足设备的需求，过小的输出电流可能导致设备无法正常工作。

此外，还需要关注开关电源的纹波和噪声水平。

纹波是指输出电压的波动，噪声是指在电源输出上引入的杂散信号。

过高的纹波和噪声会对设备的正常运行产生不利影响，因此，选择开关电源时应该尽量选择纹波和噪声较低的产品。

三、效率和能效标准开关电源的效率是指它将输入电能转换为输出电能的比例。

高效率的开关电源可以减少能源浪费，并且在工作时产生较少的热量，有助于提高设备的可靠性。

因此，在选购时应尽量选择高效率的开关电源。

能效标准用于评估开关电源的能源利用效率。

一些国家和地区制定了能效标准，要求生产和销售的开关电源符合一定的能效要求。

在选择开关电源时，可以参考当地的能效标准，并选择符合要求的产品。

四、可靠性和安全性可靠性是选择开关电源时需要考虑的重要因素之一。

可靠性取决于电源的设计和制造质量。

一些可靠性指标包括寿命、故障率和温度等。

寿命越长，故障率越低的开关电源一般更可靠。

此外，开关电源的安全性也是一个重要的考虑因素。

应该选择符合相关安全标准的产品，如过压保护、过流保护、短路保护等功能可以提高设备的安全性。

测定直流稳压电源与实际电压源的外特性实验数据实验数据
在测定直流稳压电源与实际电压源的外特性时，一般可以进行以下实验：
1. 输出电压稳定性实验：通过给定的负载条件，测量输出电压的波动情况以评估直流稳压电源的稳定性能。

2. 输出电流能力实验：测试直流稳压电源的最大输出电流能力，以确定其是否满足实际应用的需求。

3. 转换效率实验：测量直流稳压电源在不同负载情况下的输入功率和输出功率，计算转换效率，以评估其能量转化的效率。

4. 调整时间实验：通过对直流稳压电源的输入电压进行突变，观察输出电压的调整时间，以评估其动态响应能力。

以上只是一些常见的实验内容，具体的实验数据需要根据具体的实验设备和实验要求进行设计和采集。

确保在实验过程中遵守相关的安全操作规范，并确保设备和电源的正确连接和使用。

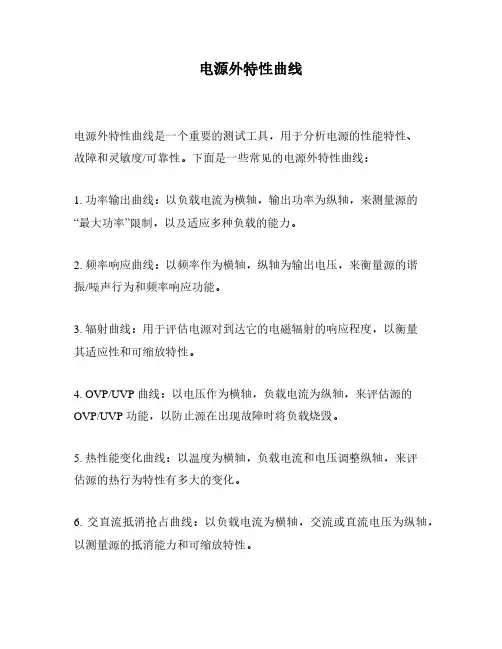

电源外特性曲线
电源外特性曲线是一个重要的测试工具，用于分析电源的性能特性、
故障和灵敏度/可靠性。

下面是一些常见的电源外特性曲线：
1. 功率输出曲线：以负载电流为横轴，输出功率为纵轴，来测量源的“最大功率”限制，以及适应多种负载的能力。

2. 频率响应曲线：以频率作为横轴，纵轴为输出电压，来衡量源的谐
振/噪声行为和频率响应功能。

3. 辐射曲线：用于评估电源对到达它的电磁辐射的响应程度，以衡量
其适应性和可缩放特性。

4. OVP/UVP 曲线：以电压作为横轴，负载电流为纵轴，来评估源的OVP/UVP 功能，以防止源在出现故障时将负载烧毁。

5. 热性能变化曲线：以温度为横轴，负载电流和电压调整纵轴，来评
估源的热行为特性有多大的变化。

6. 交直流抵消抢占曲线：以负载电流为横轴，交流或直流电压为纵轴，以测量源的抵消能力和可缩放特性。

7. 过载耐受能力曲线：以当负载超过额定电流时的负载电流为横轴，
由负载电压升至电流断开电压纵轴，以测量源对过载变化的响应程度。

通过测量电源外特性曲线，可以清楚地了解电源性能、故障率和可靠
性水平。

此外，这些曲线还有助于测量电源的散热性能，耐受负载变
化的能力，以及辐射和频率响应行为等。

这样就可以更好地满足用户
对电源的灵活性和可靠性的要求，为客户提供更高效能的产品。

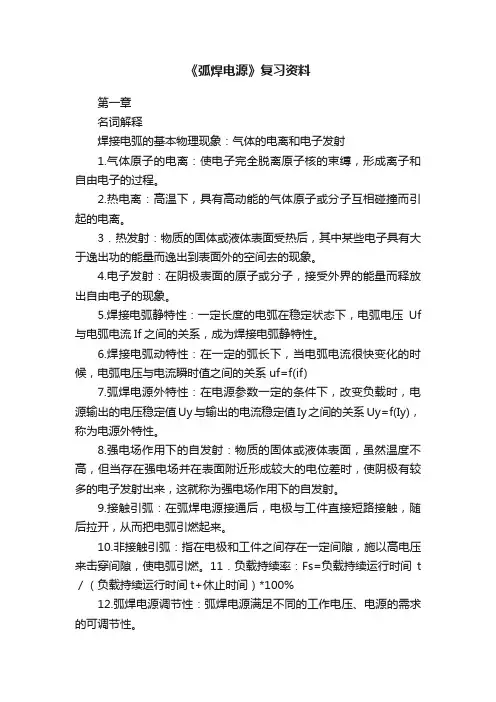

《弧焊电源》复习资料第一章名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：使电子完全脱离原子核的束缚，形成离子和自由电子的过程。
