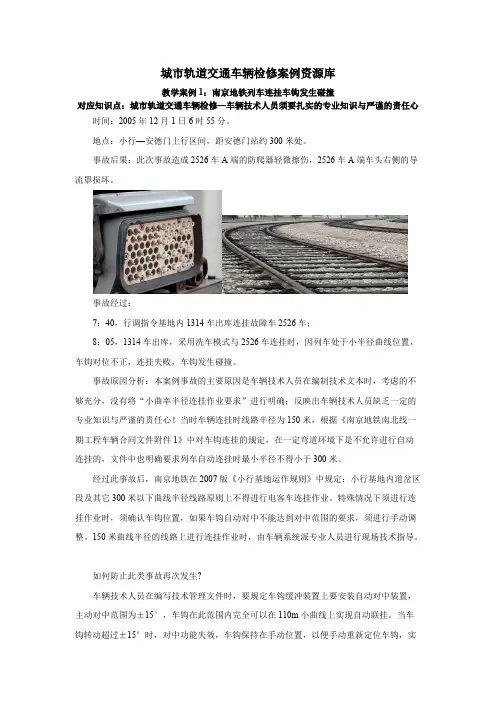

城市轨道交通车辆检修案例资源库教学案例1:南京地铁列车连挂车钩发生碰撞对应知识点:城市轨道交通车辆检修—车辆技术人员须要扎实的专业知识与严谨的责任心时间:2005年12月1日6时55分。
地点:小行—安德门上行区间,距安德门站约300米处。
事故后果:此次事故造成2526车A端的防爬器轻微擦伤,2526车A端车头右侧的导流罩损坏。
事故经过:7:40,行调指令基地内1314车出库连挂故障车2526车;8:05,1314车出库,采用洗车模式与2526车连挂时,因列车处于小半径曲线位置,车钩对位不正,连挂失败,车钩发生碰撞。
事故原因分析:本案例事故的主要原因是车辆技术人员在编制技术文本时,考虑的不够充分,没有将“小曲率半径连挂作业要求”进行明确;反映出车辆技术人员缺乏一定的专业知识与严谨的责任心!当时车辆连挂时线路半径为150米,根据《南京地铁南北线一期工程车辆合同文件附件1》中对车钩连挂的规定,在一定弯道环境下是不允许进行自动连挂的,文件中也明确要求列车自动连挂时最小半径不得小于300米。
经过此事故后,南京地铁在2007版《小行基地运作规则》中规定:小行基地内道岔区段及其它300米以下曲线半径线路原则上不得进行电客车连挂作业。
特殊情况下须进行连挂作业时,须确认车钩位置,如果车钩自动对中不能达到对中范围的要求,须进行手动调整。
150米曲线半径的线路上进行连挂作业时,由车辆系统派专业人员进行现场技术指导。
如何防止此类事故再次发生?车辆技术人员在编写技术管理文件时,要规定车钩缓冲装置上要安装自动对中装置,主动对中范围为±15°,车钩在此范围内完全可以在110m小曲线上实现自动联挂。
当车钩转动超过±15°时,对中功能失效,车钩保持在手动位置,以便手动重新定位车钩,实现在更小的曲线上联挂。
教学案例2:南京地铁车辆常用制动失灵对应知识点:城市轨道交通车辆检修—车辆司控器的检修与维护时间:2006年10月22日10时33分地点:上行线距中华门站300米处事故后果:此次事故正线行车中断25分钟,造成清客5列次,单程票退票401张,IC 卡更新145张,故障影响涉及5列车4个车站。

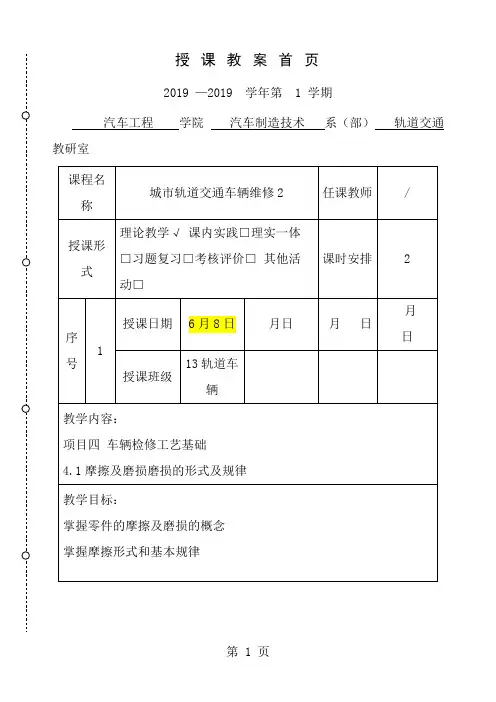

授课教案首页Array 2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授 课 教 案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授课教案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授课教案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授课教案讨论、角色扮演、启发引导等;3. 教学手段如:课件演示、模型讲解、实物讲解、挂图讲解、视频讲解、网络课程等授课教案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授课教案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授课教案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
授 课 教 案授课教案首页2019 —2019 学年第 1 学期汽车工程学院汽车制造技术系(部)轨道交通教研室填表说明:1.序号,指该课程授课的顺序号,应及授课计划一致;2. 授课形式在相应的选项打“√”。
任务三城市轨道交通车辆的定修与架修【知识要点】1.熟悉定修、架修工作中的安全管理规定及安全注意事项。
2.掌握城市轨道交通车辆定修、架修部件及检修项目。
3.了解不同城市轨道交通车辆定修、架修规程。
【项目任务】1.分析、比较不同城市轨道交通车辆定修与架修的异同。
2.对定修、架修中重点部件的检查项目进行训练。
3.到车辆段检修部门进行不少于6周的实习。
【项目准备】1.《检修手册》及安全管理规定。
2.强光手电。
3.个人工具箱。
4.专用工具。
5.测量仪器。
6.试验设备。
【相关理论知识】一、定修、架修概述1-定修定修是电动客车运营里程数每达到10万km或运营时间达1年时进行的检修,主要是局部分解,对重点部分如走行部分、受流器、电气控制系统、牵引部件、制动部件等进行检查、修理、测试,修后对车辆进行静、动态调试。
2.架修架修是电动客车运营里程数每达到50万km或运营时间达5年时进行的检修,一般架修的周期为20天。
前10天主要进行无电状态下的检修,后10天进行有电状态下的检修和静、动调试作业。
在架修中要求对车顶、车顶部件和车下部件如受电弓、空调、避雷器、电器箱、转向架及牵引电动机等进行外表清洁。
架修主要是对转向架、受流器、牵引电动机、制动系统、车钩缓冲装置、车门、各种电气控制装置等部件进行分解、检查、修理、互换、试验,对仪器仪表进行校验,对车体及其余部件的技术状态进行检查修理,重新组装后对车辆进行静、动调试。
二、上海、天津、北京主要车辆定修、架修范围上海地铁、天津地铁、北京地铁等电动客车的定修、架修规程基本相同,仅以天津地铁1号线电动客车定修和上海地铁l号线电动客车架修为例进行说明。
【项目实施】一、天津地铁1号线交流电动客车的定修(一)制动系统供气单元部分1.安全注意事项(1)检修人员必须佩戴劳保用品:安全帽、绝缘鞋、工作服、手套。
(2)作业前挂好禁动牌,安放红闪灯,注意现场环境,做好作业的安全防护。
2.特别工具(1)个人工具箱。

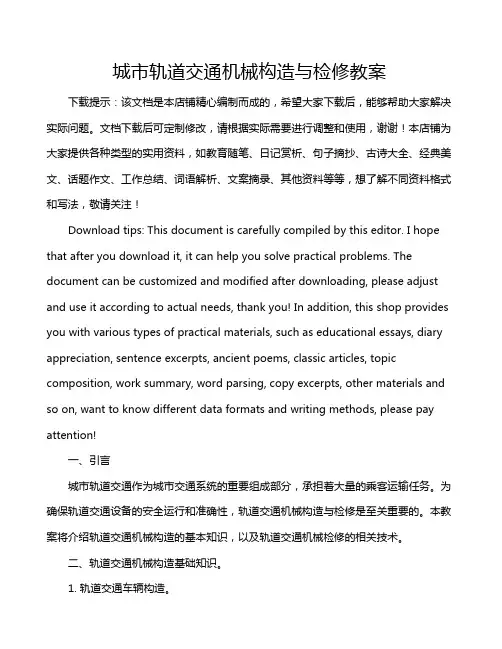

城市轨道交通机械构造与检修教案下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言城市轨道交通作为城市交通系统的重要组成部分,承担着大量的乘客运输任务。

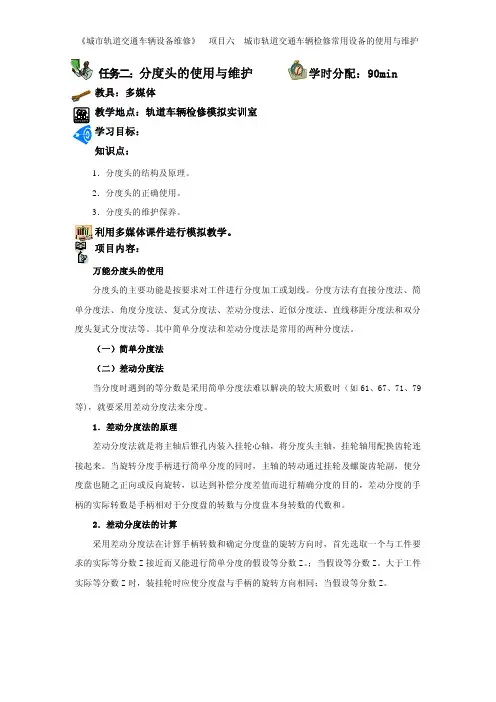

《城市轨道交通车辆设备维修》 项目六城市轨道交通车辆检修常用设备的使用与维护
