城市轨道交通车辆构造教案 (10)

课题：城市轨道交通车辆基础知识授课时间：2021年11月1日授课教师：陈老师授课班级：21春轨道1、2、3、4班课时：2学时一、教学目标（一）知识目标通过本节课学习，学生可以：1.了解城市轨道交通车辆的类型及构成2.明白城市轨道交通车辆的编组、标识和主要参数3.了解车辆的概念4.说出城市轨道交通车辆的基本组成（二）能力目标通过本节课学习，学生能够：1.掌握城市轨道交通列车的基本组成2.有对车辆进行编组的能力3.掌握车辆分类的能力4.掌握列车端门的辨识能力（三）德育目标通过本节课，学生能够：1.知道城市轨道交通车辆的概念2.陈述城市轨道交通编组的方式及内容3.根据城市轨道交通车辆的编组、标识内容，回答案例中标识内容。

二、教学重点1.城市轨道交通车辆类型、组成2.城市轨道交通车辆的发展特点3.城市轨道交通车辆的编组形式4.城市轨道交通车辆的标识5.城市轨道交通车辆的主要参数三、教学难点城市轨道交通车辆的标识四、教学过程课时1知识导入5分钟回顾知识：城市轨道交通车辆的类型按照车体宽度不同分类：A、B、C型车；讲授新知25分钟（一）城市轨道交通车辆的类型1.按照城市轨道交通车辆制式分类分为：钢轮钢轨车辆、胶轮制式车辆、独轨制式车辆、磁浮车辆；2.按照牵引动力配置分类分为动车和拖车两类（二）城市轨道交通车辆的组成车辆系统的车辆构造：车体、客室门窗、转向架、构架、车钩及缓冲装置、制动系统、空调和通风系统、主电路系统、辅助系统、列车通信控制系统、列车广播和乘客信息显示系统、照明系统等。

（三）城市轨道交通车辆的发展特点1.列车动力分散布置，车载设备设计紧凑2.列车运行快速准时，安全舒适3.列车车体轻量化4.列车车辆连接采用封闭式全关通通道5.列车车门数量多6.列车采用调频调压交流传动7.列车具有先进的危机控制技术及故障自诊断功能8.车辆系统的不见设计和材料选用都以列车运行和乘客安全为首要原则（四）城市轨道交通车辆编组我国地铁列车编组形式：1.六辆编组：四动二拖（如深圳地铁号线列车：A*B*C=C*B*A或者-TC1*MP1*M1=M2*MP2*TC2-）；三动三拖（天津滨海轻轨车辆：=MCP*T=T*M=T*MCP=）2.四辆编组：二动二拖（天津滨海轻轨车辆：=MCP*T=T*MCP=）3.全动车编组形式：少数。

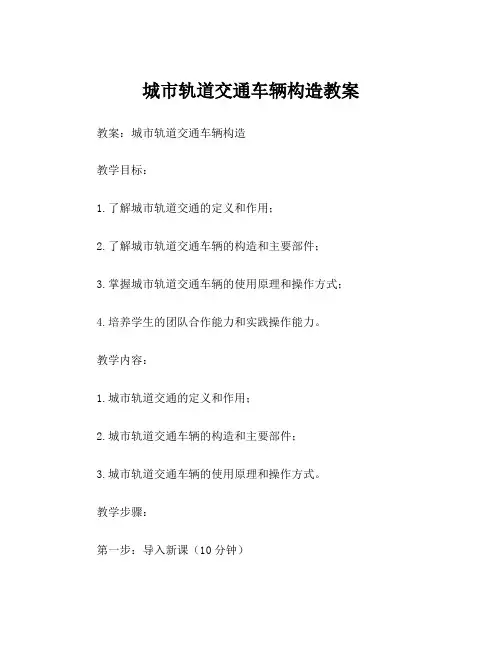

城市轨道交通车辆构造教案教案：城市轨道交通车辆构造教学目标：1.了解城市轨道交通的定义和作用；2.了解城市轨道交通车辆的构造和主要部件；3.掌握城市轨道交通车辆的使用原理和操作方式；4.培养学生的团队合作能力和实践操作能力。

教学内容：1.城市轨道交通的定义和作用；2.城市轨道交通车辆的构造和主要部件；3.城市轨道交通车辆的使用原理和操作方式。

教学步骤：第一步：导入新课（10分钟）引导学生回顾城市交通工具的种类和用途，然后提问：“你们知道城市轨道交通是什么吗？它有什么作用？”引导学生参与讨论，并简要介绍城市轨道交通的定义和作用。

第二步：讲解城市轨道交通车辆的构造和主要部件（20分钟）1.讲解城市轨道交通车辆的构造，包括车头、车身、车尾和车轮等部分；2.介绍城市轨道交通车辆的主要部件，如电动机、转向架、制动系统、电气系统和通信系统等。

第三步：讲解城市轨道交通车辆的使用原理和操作方式（30分钟）1.介绍城市轨道交通车辆的使用原理，包括电力供应、能量回收和列车的自动控制等；2.说明城市轨道交通车辆的操作方式，如启动、加速、制动和调车等步骤；3.着重讲解城市轨道交通车辆的安全保障措施，如紧急制动系统和列车通信系统等。

第四步：实践操作（40分钟）1.将学生分组，每组选择一种城市轨道交通车辆模型；2.学生根据所选车辆模型的构造和部件，组装车辆，并测试其操作效果；3.学生通过团队合作完成车辆的组装和操作实验，锻炼实践能力和团队协作能力。

第五步：总结和评价（10分钟）学生展示他们组装的城市轨道交通车辆模型，并分析其中的优点和不足之处。

教师引导学生总结课程内容，复习重点知识点，并对学生的表现进行评价。

教学资源：1.教学投影仪和多媒体设备；2.城市轨道交通车辆模型；3.相关教材和参考资料。

教学评价：1.学生的参与度和表现；2.实践操作的完成情况；3.学生对城市轨道交通构造和操作的理解程度。

教学扩展：1.鼓励学生了解更多城市轨道交通的发展和应用情况；2.推荐学生参观城市轨道交通运营场所，亲身体验实际操作；3.引导学生探索城市交通解决方案，如城市轨道交通与其他交通工具的衔接和换乘等。

城市轨道交通车辆构造教案一、教学目标让学生掌握城市轨道交通车辆的基本构造和原理；让学生了解城市轨道交通车辆的各个部件的名称、作用及相互关系；培养学生的实践能力和创新意识，让学生能够运用所学知识解决实际问题。

二、教学内容城市轨道交通车辆概述介绍城市轨道交通的概念、发展历程、优缺点及在城市交通体系中的作用。

城市轨道交通车辆的分类及特点分别介绍地铁、轻轨、有轨电车等城市轨道交通车辆的分类及各自的特点。

城市轨道交通车辆的构造组成详细介绍城市轨道交通车辆的构造组成，包括车体、转向架、牵引系统、制动系统、辅助供电系统、空调系统等。

城市轨道交通车辆的工作原理讲解城市轨道交通车辆的工作原理，包括牵引与制动过程、受流方式等。

城市轨道交通车辆的维护与检修介绍城市轨道交通车辆的日常检查、定期维护、故障处理等内容。

三、教学难点与重点教学难点：城市轨道交通车辆的牵引与制动过程、受流方式的原理；各个部件的相互关系及作用。

教学重点：城市轨道交通车辆的基本构造和原理；各个部件的名称、作用及相互关系。

四、教具和多媒体资源黑板：用于书写重点、难点内容；投影仪：播放相关视频、图片，帮助学生更直观地了解城市轨道交通车辆的构造和工作原理；模型：展示城市轨道交通车辆的实物模型，让学生更直观地了解车辆构造；教学软件：利用相关软件进行模拟操作，帮助学生更好地理解城市轨道交通车辆的工作原理。

五、教学方法讲授法：通过课堂讲授，让学生掌握城市轨道交通车辆的基本概念和原理；讨论法：组织学生进行小组讨论，探讨城市轨道交通车辆的发展趋势、优缺点等问题；演示法：通过实物展示、视频播放等方式，让学生更直观地了解城市轨道交通车辆的构造和工作原理；实践法：组织学生进行实地参观或模拟操作，培养学生的实践能力和创新意识。

六、教学过程（一）导入新课为了引起学生对城市轨道交通车辆的兴趣，教师可以采用提问或播放相关视频的方式进行导入。

例如，教师可以问学生：“你们平时乘坐的城市轨道交通工具有哪些？”或者“你们知道城市轨道交通车辆是怎样构造的吗？”这样的问题可以让学生思考并回答问题，从而进入本课的主题。

《城市轨道交通行车组织》课程授课教案《城市轨道交通行车组织》课程授课教案《城市轨道交通行车组织》课程授课教案《城市轨道交通行车组织》课程授课教案《铁路客运安全概论》课程标准一、课程的基本信息适应对象：高职二年级课程代码：学时分配：80赋予学分：先导课程：后续课程：二、课程性质与任务该课程运用系统的思想，阐述城市轨道交通安全管理知识，涵盖安全的基本理论和基本操作方法，培养学生科学组织运输生产任务。

突出职业教育的特点，围绕职业能力的形成，着眼于培养技能型人才。

三、教学目的与要求通过课程学习，能够深入理解城市轨道交通安全管理知识，掌握城市轨道交通安全各项措施。

学习本课程后，应达到下列基本要求：（一）政治思想基本要求了解城市轨道交通的管理方法（二）基本知识、能力、素质要求掌握城市轨道交通安全知识（三）专业知识、能力、素质要求1. 专业知识掌握城市轨道交通安全的理论方法和处置方案2. 专业能力（技能）要求熟练处置各种城市轨道交通安全事故3.专业素质要求科学组织市轨道交通运输生产任务四、教学内容与安排（一）教学内容城市轨道交通安全管理概述，城市轨道交通安全管理法律法规，城市轨道交通危险源识别、管理与控制，城市轨道交通事故的处理，城市轨道交通行车安全管理，城市轨道交通运营施工安全管理，城市轨道交通设备安全管理，城市轨道交通消防安全管理，城市轨道交通应急管理，城市轨道交通安全分析与评价。

（二）教学安排五、教学设备和设施教学多媒体六、教学师资配备要求七、课程资源八、教学实施多媒体授课九、课程考核方案考试“”课程实操考核表十、教材的选择与编写《铁路客运安全概论》课程简介《铁路客运安全概论》课程标准一、课程的基本信息适应对象：高职二年级课程代码：学时分配：80赋予学分：先导课程：后续课程：二、课程性质与任务该课程运用系统的思想，阐述城市轨道交通安全管理知识，涵盖安全的基本理论和基本操作方法，培养学生科学组织运输生产任务。

《城市轨道交通概论》教案.doc教案章节：一、城市轨道交通概述二、城市轨道交通的类型与结构三、城市轨道交通的运营与管理四、城市轨道交通的安全与应急五、城市轨道交通的发展趋势一、城市轨道交通概述1. 教学目标让学生了解城市轨道交通的定义、发展历程和作用。

2. 教学内容a. 城市轨道交通的定义与特点b. 城市轨道交通的发展历程c. 城市轨道交通的作用及意义3. 教学方法采用讲授法，结合图片、视频等辅助教学。

4. 教学活动a. 引入话题：城市交通问题b. 讲解城市轨道交通的定义与特点c. 分享城市轨道交通的发展历程d. 讨论城市轨道交通的作用及意义二、城市轨道交通的类型与结构1. 教学目标让学生熟悉城市轨道交通的类型及其主要结构组成。

2. 教学内容a. 城市轨道交通的类型b. 城市轨道交通的主要结构组成3. 教学方法采用讲授法，结合图片、模型等辅助教学。

4. 教学活动a. 回顾上一节课的内容b. 讲解城市轨道交通的类型c. 展示城市轨道交通的主要结构组成d. 分析各种结构的功能与作用三、城市轨道交通的运营与管理1. 教学目标让学生了解城市轨道交通的运营模式、管理体系及运营指标。

2. 教学内容a. 城市轨道交通的运营模式b. 城市轨道交通的管理体系c. 城市轨道交通的运营指标3. 教学方法采用讲授法，结合案例分析、小组讨论等教学方法。

4. 教学活动a. 引入话题：城市轨道交通的运营与管理的重要性b. 讲解城市轨道交通的运营模式c. 分析城市轨道交通的管理体系d. 讨论城市轨道交通的运营指标及其意义四、城市轨道交通的安全与应急1. 教学目标让学生掌握城市轨道交通的安全措施和应急处理方法。

2. 教学内容a. 城市轨道交通的安全措施b. 城市轨道交通的应急处理方法3. 教学方法采用讲授法，结合情景模拟、小组讨论等教学方法。

4. 教学活动a. 引入话题：城市轨道交通的安全与应急重要性b. 讲解城市轨道交通的安全措施c. 分享城市轨道交通的应急处理方法d. 进行情景模拟，让学生参与应急处理过程五、城市轨道交通的发展趋势1. 教学目标让学生了解城市轨道交通的未来发展趋势及其对城市发展的影响。

课题：城市轨道交通车辆车体及走行装置授课时间：2021年11月8日授课教师：陈老师授课班级：21春轨道1、2、3、4班课时：2学时一、教学目标（一）知识目标通过本节课学习，学生可以：1.了解城市轨道交通车体的结构、分类2.明白城市轨道交通车体的基本特征3.了解铝合金车体的优点4.说出铝合金车体的结构5.说出不锈钢车体的优点和结构6.了解铝合金车体的架车作业（二）能力目标通过本节课学习，学生能够：1.锻炼城市轨道交通车体结构的表达能力2.掌握对铝合金车体与不锈钢车体的辨析能力3.描述列车车体类型的语言组织能力（三）德育目标通过本节课，学生能够：1.理解车体结构对两次课安全的重要意义2.明白不锈钢车体、铝合金车体在城市轨道交通中的实用性二、教学重点城市轨道交通车辆类型、组成、发展特点、编组形式三、教学难点城市轨道交通车辆的标识四、教学过程课时1知识导入5分钟回顾知识：城市轨道交通车辆的类型按照车体宽度不同分类：A、B、C型车；讲授新知25分钟（一）城市轨道交通车辆车体车体可分为带司机室的车体和不带司机室的车体，不带司机室的车体主要是为乘客提供服务的公共场所，也是安装并连接车辆上其他设备、组件的基础结构；带司机室的车体还能安装司机操作台等装置。

1.城轨列车基本上是电动车组，有单节、双节、三节式等编组形式。

2.城轨车辆是城市内的公共交通系统，乘客的数量多，旅行时间短，上下车频繁，城轨车辆的座位数量少，车门数量多且开度大，车内服务设备简单。

3.城轨车辆的重量轻、轴重小，车辆采用轻量化设计。

4.城轨防火要求严格，采用防火设计，材料必须经过阻燃处理。

5.车辆的隔声和降噪要求高，对沿线居民的影响小。

6.车辆外观造型、色彩与城市文化、环境和景观协调。

（二）车体的种类车体按不同的分类方式分为不同的类型。

1.按使用的材料分为碳素钢车体、铝合金车体和不锈钢车体。

早期多使用碳素钢制造车体，目前主要使用铝合金和不锈钢材料制造车体。

思考与练习1（1） 城轨车辆有哪些基本种类？试述其基本结构。

答：有地铁、轻轨、独轨、新交通系统、磁悬浮等。

其基本结构有：车体、转向架、牵引缓冲连接装置、制动装置、车辆设备等五部分。

（2） 什么是车辆的技术参数？主要有哪些参数？举例说明重要参数的作用。

答：车辆技术参数是概括地介绍车辆技术规格的某些指标，是从总体上表征车辆性能及结构的一些参数，一般可分为性能参数与主要尺寸两大类。

车辆的性能参数主要有：自重、载重及容积、2.速度3.轴重、4.轴配置或轴列式、5.每延米轨道载重 、6.通过最小曲线半径、7.制动形式、8.坐席数及每平米地板面积站立人数、9.冲击率、10.列车平稳性指标、车辆的主要尺寸：（1）车辆长度。

（2）车辆最大宽度。

（3）车辆最大高度。

（4）车辆定距。

车（5）固定轴距。

（6）车钩中心线距离钢轨面的高度。

（7）地板面高度。

（3） 城轨车辆是如何编组的？请举例说明某种编组方式的优、缺点。

答：城轨交通车辆中，动车M 和拖车T 通过车钩连接而成的一个相对固定的编组称为一个（动力）单元，一列列车可以由一个或几个（动力）单元编组而成。

目前，我国城轨交通车辆列车编组比较普遍是的6辆编组或4辆编组，还有一些城市的大运量地铁的车辆采用8辆编组。

6辆编组的主要有“3动3拖”和“4动2拖”，4辆编组的主要有“2动2拖”。

举例：西安地铁1、2号线列车均采用“3动3拖”的编组形式，编组表达式为==c p p c T *M *T *M *M *T而西安地铁3号为增加动力，则采用“4动2拖”的编组形式，编组的表达式为 ==c p p c T *M *T *M *M *T式中，c T 表示有司机室的拖车；p M 表示带受电弓的动车，空气压机装在p M 车；M 表示不带受电弓的动车； T 表示不带司机室的拖车，空压机装在p M 车。

（4）为什么要对车辆进行标识？如何对车辆进行标识？答：城轨车辆的一般都有固定标识编号，标识编号在使用期间不会发生任何改变，直至此车报废，这个标识编号主要是为了明确城轨车辆的制造商和运营商等信息。

项目1 车辆基础知识1.简要说明城轨车辆基本类型、主要特点。

答：按车体宽度和驱动方式分类城市轨道交通车辆按车体宽度和驱动方式可以分为两类、六种车型。

（1）粘着牵引系统。

①A、B型车，车体宽度为3.0 m、2.8 m的四轴系列车型。

②C、D型车，车体宽度为2.6 m，车地板不同高度的铰接车系列车型。

③单轨胶轮车，车体宽度为3.0 m的跨座式单轨胶轮系列车型。

（2）非粘着牵引系统。

L型直线电机车辆系列。

.按车辆的牵引控制系统分类城市轨道交通车辆按车辆的牵引控制系统可以分为交流变压车和变频车。

.按车体材料分类城市轨道交通车辆按车体材料可以分为不锈钢车、铝合金车和耐候钢车。

.按受电方式分类城市轨道交通车辆按受电方式可以分为受电弓车、受流器车、受电弓加受流器车。

按电压等级分类城市轨道交通车辆按电压等级可以分为直流1 500 V和直流750 V。

2．简要说明城市轨道交通车辆的基本组成。

答：城市轨道交通车辆主要由以下几部分组成：1.车体车体是城市轨道交通车辆的基础框架和主体，其主要作用是运载乘客，为司机提供驾驶空间，承受车辆各种载荷，安装传动机构、电气设备和服务设施。

2.转向架转向架是城市轨道交通车辆的走行装置，安装在车体与轨道之间，用来牵引和引导车辆沿轨道行驶，承受、传递车体与轨道之间的各种载荷并缓和其动力作用，是保证车辆运行品质的关键部件。

3.牵引缓冲连接装置城市轨道交通列车的编组必须依靠车钩和贯通道。

其中，车钩是用来连接车辆，传递纵向力的装置。

4.制动装置制动装置是保证列车运行安全必不可少的装置。

不管是动车还是拖车都设有制动装置，它可以保证运行中的列车按需要减速或在规定的距离内停车。

5.车辆设备车辆设备包括服务于乘客的设备和服务于车辆运行的设备。

6.车辆电气系统车辆电气系统包括车辆上的各种电气设备及其控制电路。

按其作用和功能可分为主电路系统、辅助电路系统和电子与控制电路系统。

3.简述城市轨道交通编组方式，并举例说明。

华夏职业学院教案首页华夏职业学院教案纸4.2 城市轨道交通车辆的机械组成部分一、复习提问城市轨道交通车辆有哪些类型城市轨道交通车辆的选用要素二、讲授新课一般轮轨系统的城市轨道车辆由机械和电气两部分组成，机械部分包括车体，转向架，车钩及缓冲装置，制动系统和空调通风系统。

车辆总体布置的基本原则：1、设备具有良好的可接近性，易于安装和拆卸，便于维护和检修。

电气设备和辅助机组均安装在车下或车顶。

2、保证车辆轴荷重均匀分布。

3、保证电气设备具有良好的工作环境，为了防尘、防雨雪的侵入，电气设备均集中安装在箱体。

4、尽量使电缆、空气管路和风道长度为最短，尽量减少风道弯曲，并使风量分配均匀。

5、对于产生强磁场的设备均加装屏蔽，以免干扰其它电气设备、电子控制系统和通信信号系统的正常工作。

6、使乘务人员具有良好的工作环境，操作方便和安全，保障乘客乘坐方便和安全。

车辆间贯通，便于乘客流动；司机室前端设安全疏散梯。

（一）、城市轨道交通车辆的主要组成部分及总体结构以地铁为例牵引供电方式：架空触网受电；供电电压：DC1500V采用铝合金车体，整体承载结构，走行部为无摇枕转向架，橡胶弹簧和空气弹簧悬挂，制动有电气制动和空气制动作用，牵引电机用斩波器进行无级调速，车辆连接采用密接式车钩进行机械、电气和空气管路的连接，操纵方式有ATC自动控制和人工操纵两种，容量大，舒适性较好地铁车辆：A车—带驾驶室的拖车B车—带受电弓的动车C车—不带受电弓的动车（二）、城市轨道交通车辆的机械组成部分（1）车体A、车体的特征车体的外观造型、色彩协调于城市市容规划；座位少、车门多且开度大，服务于乘客的设施较简单。

重量限制较严格，以降低高架线路的工程投资。

车体采用轻量化设计，其他辅助设施尽量采用轻型高科技新材料采用了防火、阻燃、低烟和低毒的材料隔音和减噪措施有严格要求B、车体的材料碳素钢车体自重达到10—13t，成本低，耐腐蚀性最差，维修费用高，而导致总成本最高。

项目一城市轨道交通行车组织基础任务一城市轨道交通行车设备认知
任务二城市轨道交通行车组织机构认知
项目二列车运输计划及运行图任务一列车开行计划制定
任务二列车运行图编制
项目三行车调度指挥工作任务一行车调度指挥
任务二调度统计与分析
项目四车站及车辆段行车作业任务一车站行车作业
任务二车辆段行车作业
任务三乘务作业
项目五施工作业及工程车开行
任务一施工作业
任务二工程车开行
项目六非正常情况下行车组织任务一设备故障的行车组织
任务二突发事件的行车组织
任务三特殊情况下的行车组织。

教案头项目四城市轨道交通车站和客运组织工作任务三车站客流组织方法对大客流和突发事件客流组织来说，为了保证乘客的安全和正常的运营秩序，车站在客流组织方面应备有完善的运营组织方案和措施。

一、客流的特征客流量是从总的方面反映城市居民需要乘坐公共交通车辆的数量程度。

它是由城市和郊区固定人口和外地住城市的临时人口，因生产、生活等需要出行乘车而构成的。

其中包含时间、方向、地点、距离、数量等因素。

为了分析客流在公共交通线路上的具体分析，乘车情况，就产生了以下几个有关客流的数量指标。

（1）流向量在单位时间里，向同一个方向乘车的乘客通过人数。

（2）客运量在单位时间内乘客乘车总次数。

（3）通过量在单位时间内，通过某站的单方向乘客人数。

（4）集结量在单位时间内，某站需要乘坐公共交通车辆的人数。

(5) 疏散量在单位时间内，某站下车的乘客人数。

(6) 待运量在单位时间内，某站未乘上公共交通车辆的直流在站上的乘客人数。

(7) 客运工作量在单位时间内，全部公共交通乘客的乘车总行程，计算单位为“人千米”。

•（一）车站客流空间分布特征•1．均等型•2．两端萎缩型•3．中间突增型•4．逐渐缩小型•（二）车站客流时间分布特征•1．单向峰型•2．双向峰型•3．全峰型•4．突峰型•5．无峰型客流分布特点为：旅客运量的持续增长性、客流地区网分布的不均衡性、客流地区网分布的不均衡性、平均运距变化的不同性、客运比重结构呈不同变化趋势、时间上强烈的季节性和方向上的平衡性。

二、日常客流组织办法（一）进站客流组织（二）出站客流组织（三）换乘客流组织（四）车站客流组织4.1车站客流组织的主要内容地铁作为一个大容量的快速运输系统，主要通过合理的、科学的客流组织来完成其大容量的客运任务。

客流组织是通过合理布置客运相关设备、设施，以及对客流采取有效的分流或引导措施，来组织客流运送的过程。

城市轨道交通车站客流组织的主要是指经过对车站设备、设施和空间的分析，根据车站某个时间段的进出车站乘客数量预测，制定符合地铁车站实际情况的乘客进站、乘车(或换乘)、下车、出站疏导和指引的方案，以及根据方案进行的车站行车、票务和人员组织。
